Altair Geomechanics Director تحلیل ژئومکانیک نفت و معدن

Altair Geomechanics Director یک بستر جامع برای مدلسازی و تحلیل ژئومکانیک مخازن و زیرساخت‌های زیرسطحی نفت و معدن است. این پلتفرم با تمرکز بر داده‌های سه‌بعدی حجیم و ناهمگن توسعه یافته است. نرم افزار Altair Geomechanics Director توانایی واردسازی و یکپارچه‌سازی داده‌های زمین‌شناسی، ژئوفیزیکی و مهندسی حفاری را در یک محیط محاسباتی یکپارچه فراهم می‌کند. ترکیب ابزارهای پیش‌پردازش هندسه با الگوریتم‌های ترمیم خودکار، امکان بازسازی دقیق گسل‌ها، لایه‌های پیچیده و ناپیوستگی‌های زمین‌شناسی را برای مدل‌های با مقیاس میدان کامل (field-scale) مهیا می‌سازد.

در مرحله آماده‌سازی عددی، GeoD از روش‌های پیشرفته مش‌بندی سه‌بعدی برای تولید شبکه‌های هگزا، تترا و پنتا استفاده می‌کند تا رفتار مکانیکی سنگ و خاک تحت بارگذاری‌های پیچیده شبیه‌سازی شود. این بستر مستقل از حل‌کننده (solver-agnostic) است و به کاربر اجازه می‌دهد نتایج را به انواع حل‌کننده‌های ژئومکانیک، ژئوفیزیک و مخزن منتقل کند. توانایی تعریف سناریوهای بارگذاری چندگانه شامل فشار منفذی، تنش‌های برجا، تغییرات دما و اثرات سیالات، مدل را برای تحلیل‌های پیش‌بینی نشست زمین، پایداری گسل و ریسک شکست هیدرولیکی آماده می‌سازد.

در گام تفسیر نتایج، نرم افزار Altair Geomechanics Director ماژول‌های قدرتمند پست‌پردازش ارائه می‌دهد که محاسبه تنش مؤثر، فشار منفذی و استخراج خروجی‌های اسکالر و تنسوری را با وضوح بالا ممکن می‌سازد. قابلیت مدیریت حجم‌های داده‌ای در حد ده‌ها گیگابایت، تولید گزارش‌های تحلیلی خودکار و تجسم سه‌بعدی نتایج، نرم افزار Altair Geomechanics Director را به ابزاری کلیدی برای مهندسان ژئومکانیک در پروژه‌های نفت و گاز، مهندسی معدن، تونل‌سازی و نیروگاه‌های زمین‌گرمایی تبدیل کرده است. چنین سطحی از یکپارچگی داده و قدرت پردازش، تصمیم‌گیری سریع و طراحی ایمن زیرساخت‌های زیرسطحی را برای تیم‌های چندرشته‌ای ممکن می‌کند.

GeoD (Geomechanics Director)

ماژول GeoD بستر اصلی مدلسازی ژئومکانیک است که به دو زیرماژول GeoD-Pre و GeoD-Post تقسیم می‌شود. در GeoD-Pre، هندسه زمین‌شناسی وارد شده، خطاهای هندسی تصحیح می‌شوند، تقسیم‌بندی لایه‌ها و گسل‌ها انجام می‌شود و مش‌های جامد (تتر، هگزا، پنتا) تولید می‌گردد. در GeoD-Post، نتایج حل استخراج شده (تنش مؤثر، فشار منفذی، نتایج اسکالر/تنسوری) پردازش، مپ می‌شوند و نمودارها و گزارش‌های تحلیلی تولید می‌گردند. ماژول GeoD مستقل از حل‌کننده طراحی شده است تا مدل‌سازی و تحلیل از هم تفکیک شوند و کاربر بتواند از ابزار محاسباتی دلخواه برای تحلیل استفاده کند.

MDO (Multi-Disciplinary Optimization / MDO Director)

ماژول MDO Director ابزارهایی را فراهم می‌کند تا به سرعت مسائل بهینه‌سازی چندرشته‌ای (MDO) در طراحی مهندسی را تعریف، اجرا و تفسیر کند. این ماژول امکان همگام‌سازی بین مدل‌های CAE مختلف (مثلاً OptiStruct، Abaqus، LS-DYNA و غیره) را فراهم می‌کند تا متغیرهای طراحی، سنجه‌ها و اهداف در محیطی واحد مدیریت شوند. از طریق روش‌هایی مانند مدل‌سازی پاسخ (response surface), الگوریتم نمونه‌برداری کارآمد و راهبردهای ترکیبی، تلاش می‌کند محاسبات بهینه‌سازی را با صرف هزینه محاسباتی کمتر انجام دهد.

VGD (Virtual Gauge Director)

ماژول Virtual Gauge Director (VGD) برای همبستگی نتایج CAE با داده‌های آزمایشگاهی طراحی شده است. این ماژول امکان استخراج نتایج شبیه‌سازی دقیقاً در همان موقعیت و سیستم مختصاتی سنسورهای آزمایش (strain gauges) را فراهم می‌کند. علاوه بر این، VGD قابلیت درون‌یابی نتایج تنش و کرنش از مدل CAE به موقعیت مجازی سنسورها و محاسبه شاخص اعتماد (confidence correlation index) بین شبیه‌سازی و آزمایش را دارد. این ماژول در محیط HyperWorks یکپارچه شده است و امکان پردازش چندگانه سنسورها، تشخیص خطا در انتقال موقعیت و تولید نمودار همبستگی را دارد.

قابلیت‌های نرم افزار Altair Geomechanics Director

• محیط مستقل از حل‌کننده (Solver-Agnostic Environment): توانایی واردکردن هندسه و خروجی حل‌کننده‌های مختلف و تحلیل نتایج بدون وابستگی به یک حل‌کننده خاص
• ساخت مدل‌های زمین‌شناسی بزرگ (Large-Scale Geological Model Building): ایجاد مدل‌های زیرسطحی با تعداد المان‌های جامد بسیار زیاد و دقت هندسی بالا در مرز افق‌ها، گسل‌ها و لایه‌بندی زمین‌شناسی
• پیش‌پردازش هندسه (Geometry Pre-Processing): اصلاح هندسه‌های بد، همپوشانی‌ها، حذف تداخل‌ها، تمیزکاری داده‌ها پیش از مش‌بندی
• مش‌بندی جامدات (Solid Mesh Generation): تولید شبکه‌های مش از انواع المان‌های تترایدرال، هگزا، پنتا و غیره برای بخش‌های جامد مدل زمین‌شناسی
• تنظیم موارد بارگذاری (Load Case Setup): تعریف بارهای مکانیکی، هیدرولیکی، تراوش فشار آب منفذی و ترکیب بارهای مختلف به‌صورت خودکار در مدل زمین-مهندسی
• پست‌پردازش و گزارش‌دهی پیشرفته (Advanced Post-Processing & Reporting): محاسبه تنش مؤثر، فشار منفذی، استخراج نتایج به صورت نمودارهای XY، فیلدهای اسکالر و تنسوری، و قابلیت انتشار داده‌ها به فرمت‌های استاندارد
• توانایی مدیریت داده‌های بزرگ (Large Data Handling): نمایش و تحلیل نتایج با حجم بسیار بالا (مثلاً داده‌هایی به اندازه ده‌ها گیگابایت) بدون کاهش کارایی یا کندی محسوس
• قابلیت تطبیق و گروه‌بندی طبق اصول زمین‌شناسی (Classification-Aware Modeling): استفاده از مفاهیم زمین‌شناسی واقعی برای دسته‌بندی لایه‌ها، گسل‌ها، افق‌ها و تعریف خواص مرتبط به آن‌ها
• تجمیع گردش کار تحلیل و مدلسازی (Workflow Automation): کاهش مداخلات دستی در مراحل آماده‌سازی مدل، تولید مش، تنظیم بارگذاری و ارسال به حل‌کننده‌ها با امکانات خودکارسازی
• نظریه‌های تنش و فشار مؤثر (Effective Stress & Pore Pressure Metrics): محاسبه فشار منفذی، فشار کل، تنش‌های مؤثر در اجزای مختلف مدل برای تحلیل دقیق رفتار خاک و سنگ تحت شرایط واقعی زیرسطحی

کابردهای تخصصی در صنعت

• مدلسازی رفتار زمین زیرساخت‌های نفت و گاز جهت پیش‌بینی نشست، شکست گسل و پایداری سازندها
• طراحی تونل، معدن و حفاری در شرایط سنگی ناپایدار یا سنگ‌های با ترک‌های نامنظم
• تحلیل خطر زمین‌لرزه و پاسخ زمین به لرزش در زیرساخت شهری و پروژه‌های زیرسطحی
• مهندسی ژئومکانیک برای پروژه‌های زمین‌حرارتی و احداث نیروگاه‌های زمین‌گرمایی
• برنامه‌ریزی برای مدیریت آب زیرزمینی، فشار منفذی و کنترل ریسک روان‌گرایی در مناطق با خاک اشباع

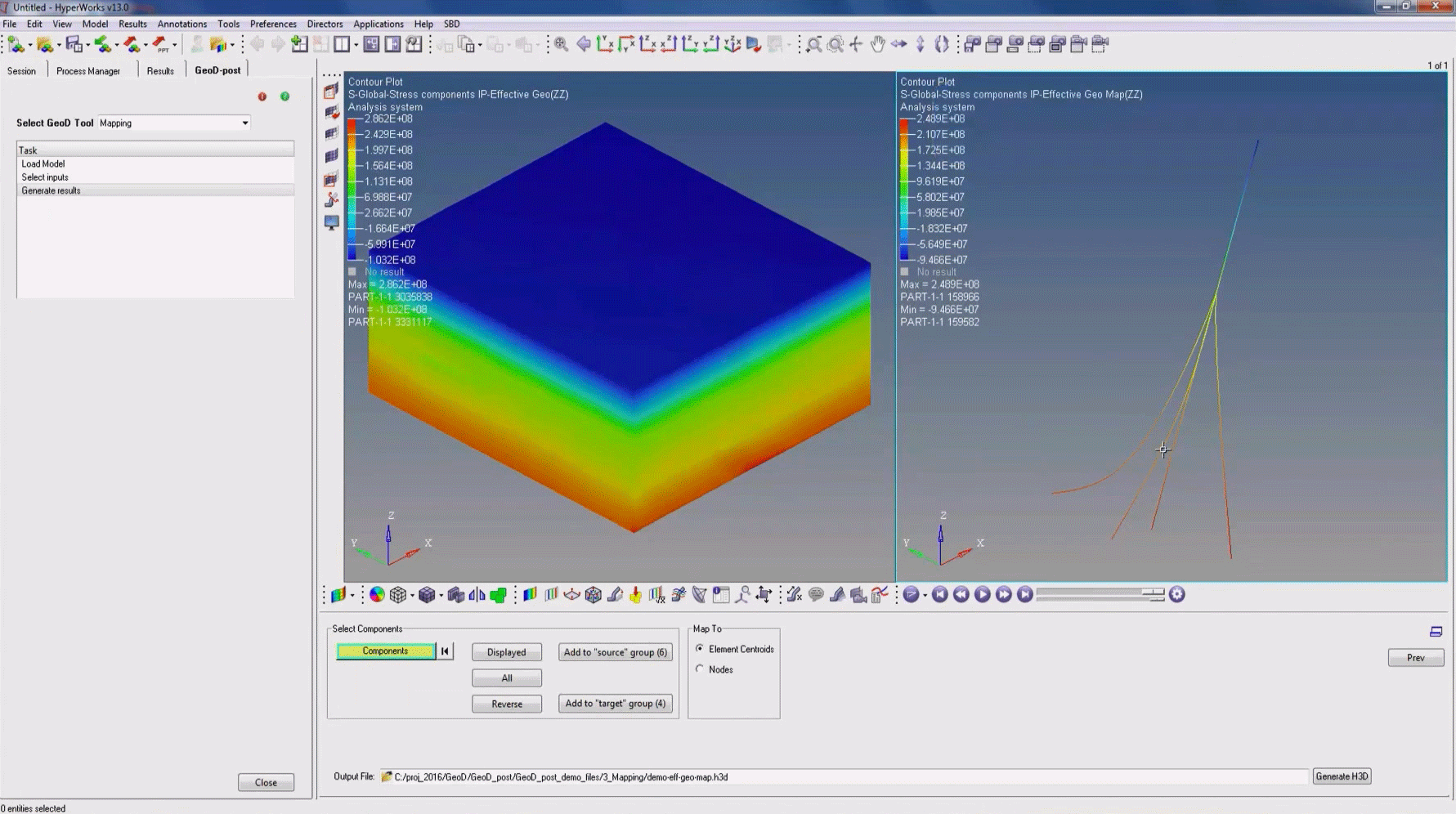

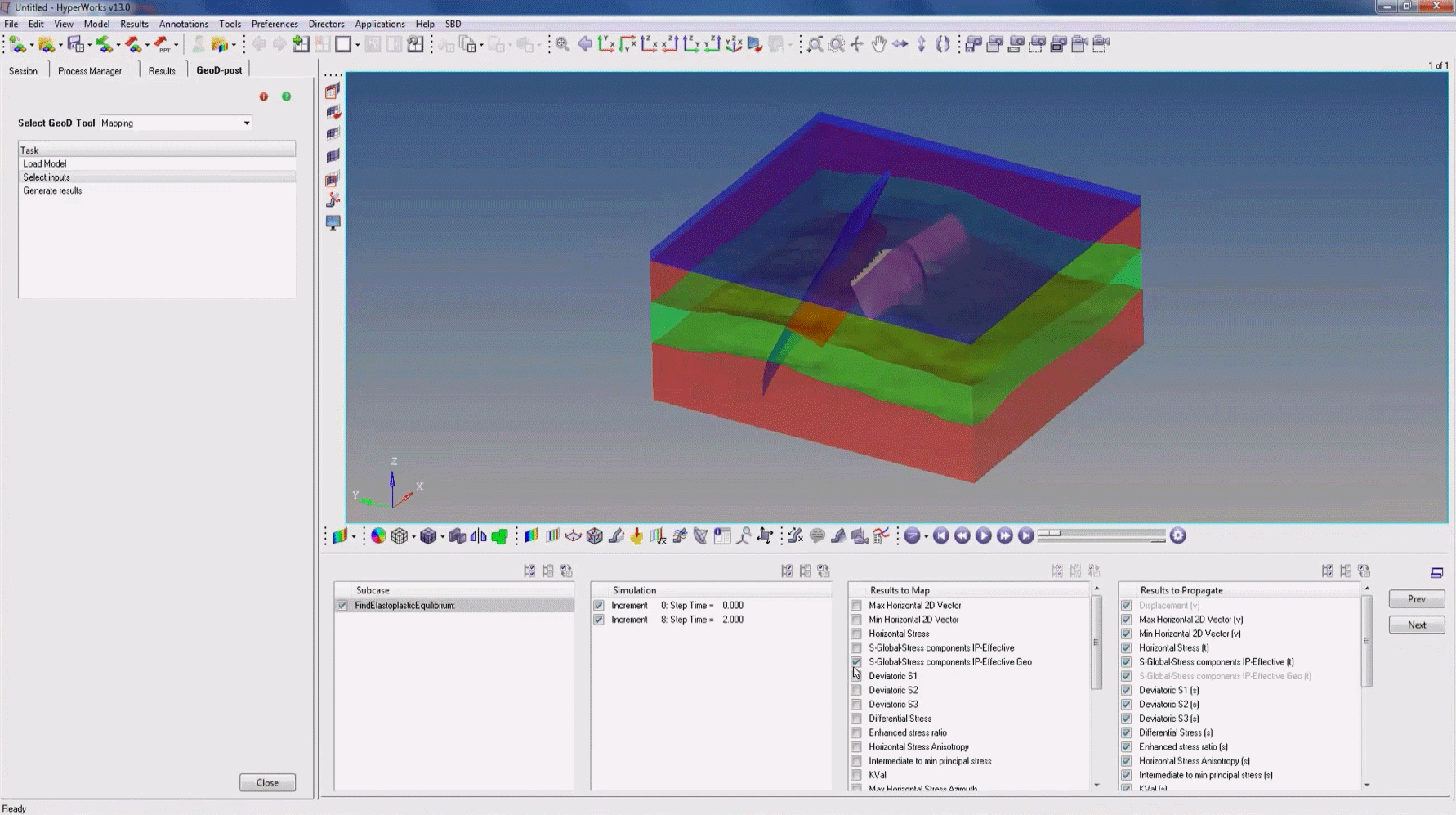

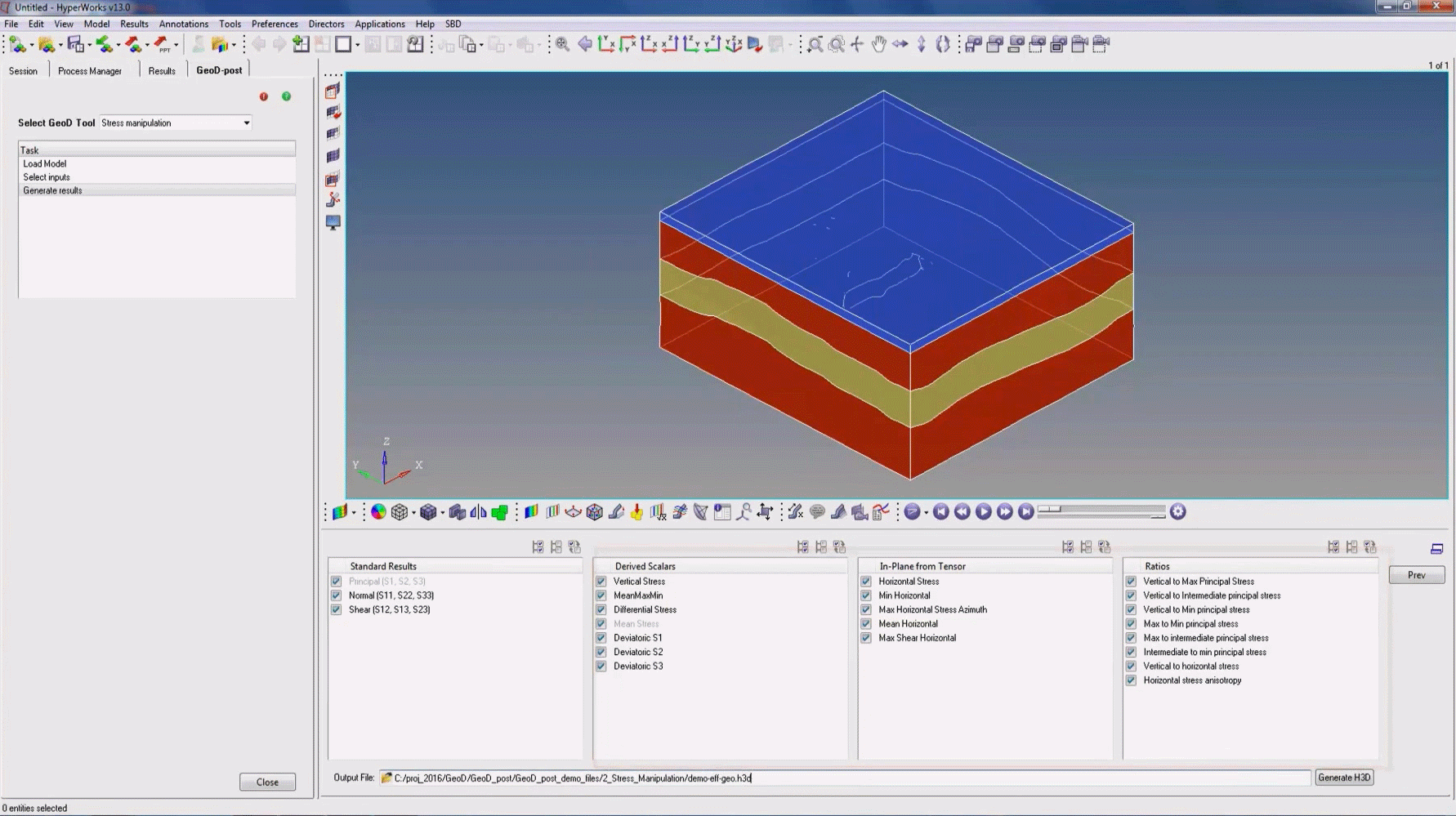

برای مشاهده اطلاعات کامل نرم افزار Altair Geomechanics Director جهت تحلیل ژئومکانیک نفت و معدن به اینجا مراجعه کنید. در ادامه عکس هایی از محیط این نرم افزار نشان می دهیم.
