Aspen Exchanger Design and Rating EDR 15.2 طراحی صنعتی مبدل حرارتی

Aspen Exchanger Design and Rating (Aspen EDR) یک نرم افزار تخصصی طراحی، سایزبندی و ارزیابی عملکرد مبدل های حرارتی صنعتی که به طور گسترده در صنایع فرایندی مورد استفاده قرار می گیرد. این نرم افزار به مهندسان فرایند و مکانیک امکان می دهد انواع مبدل های حرارتی را بر اساس شرایط واقعی عملیاتی، خواص سیالات، محدودیت های ساخت و الزامات استانداردهای صنعتی طراحی و بررسی کنند. Aspen EDR به طور خاص برای شرایطی توسعه یافته که دقت محاسبات حرارتی و هیدرولیکی مستقیما بر ایمنی، بهره وری و قابلیت بهره برداری واحد تاثیر می گذارد.

Aspen Exchanger Design and Rating (EDR) فراتر از محاسبات ساده انتقال حرارت عمل می کند و رفتار واقعی مبدل را در شرایط عملیاتی مختلف شبیه سازی می نماید. این نرم افزار افت فشار، توزیع دما، fouling، محدودیت های مکانیکی و تاثیر تغییرات بار فرایندی را در نظر می گیرد تا طراحی نهایی فقط از نظر تئوری صحیح نباشد، بلکه در محیط صنعتی نیز پایدار و قابل اتکا باشد. به همین دلیل Aspen EDR در مراحل FEED، طراحی تفصیلی، Revamp و Troubleshooting مبدل های حرارتی نقش کلیدی دارد.

در پروژه های صنعتی، Aspen Exchanger Design and Rating (EDR) به عنوان ابزار تصمیم سازی برای انتخاب نوع مبدل، بررسی ظرفیت واقعی تجهیزات موجود و کاهش ریسک خطاهای طراحی استفاده می شود. خروجی های این نرم افزار مستقیما برای تهیه دیتاشیت های مهندسی، بررسی انطباق با استانداردهای ساخت و ارتباط با تیم های مکانیک و ساخت به کار می روند و باعث کاهش آزمون و خطا در طراحی و افزایش اطمینان در بهره برداری می شوند.

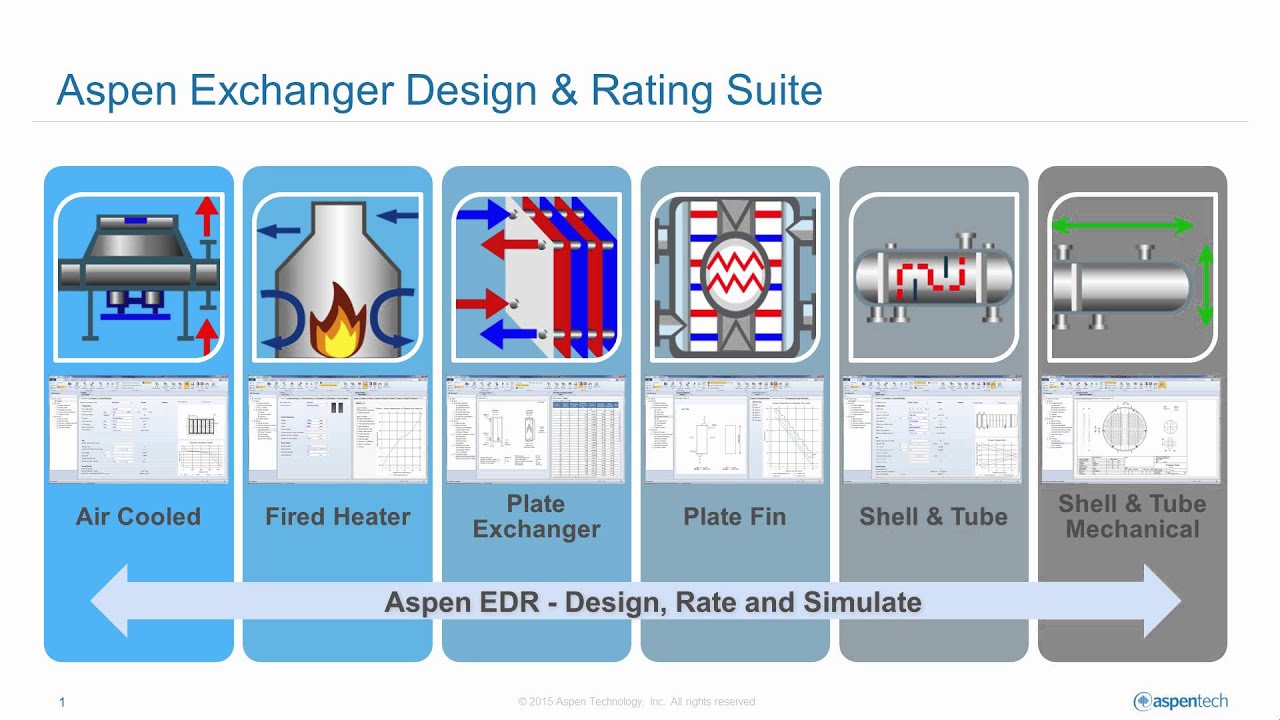

قابلیت‌های نرم افزار Aspen Exchanger Design and Rating – Aspen EDR

• طراحی مبدل های پوسته و لوله | Shell and Tube Heat Exchanger Design
  طراحی دقیق مبدل های S&T با در نظر گرفتن آرایش تیوب ها، بافل ها، متریال و محدودیت های ساخت.

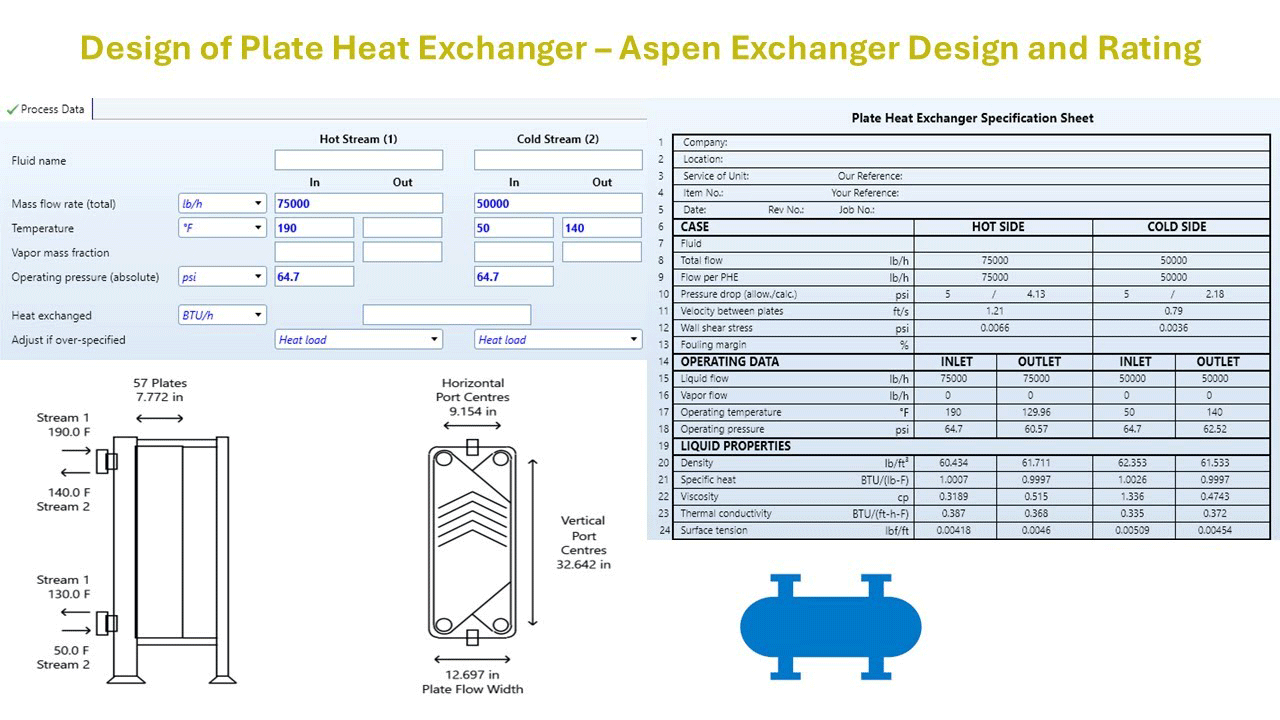

• سایزبندی مبدل های صفحه ای | Plate Heat Exchanger Sizing
  محاسبه و انتخاب مبدل های صفحه ای بر اساس بار حرارتی، افت فشار و شرایط عملیاتی.
• ارزیابی عملکرد تجهیزات موجود | Exchanger Rating and Performance Check
  بررسی عملکرد مبدل های نصب شده و مقایسه شرایط طراحی با شرایط واقعی بهره برداری.
• محاسبات دقیق انتقال حرارت | Detailed Heat Transfer Calculations
  تحلیل ضرایب انتقال حرارت با در نظر گرفتن خواص واقعی سیالات و رژیم جریان.
• تحلیل افت فشار | Pressure Drop Analysis
  محاسبه افت فشار سمت پوسته و تیوب و بررسی محدودیت های فرایندی و پمپاژ.
• مدل سازی رسوب گذاری | Fouling Impact Evaluation
  بررسی تاثیر رسوب گذاری بر عملکرد حرارتی و برنامه ریزی شستشو یا ارتقا.
• پشتیبانی از استانداردهای صنعتی | Industrial Design Codes Support
  طراحی منطبق با استانداردهای رایج مبدل های حرارتی در صنایع فرایندی.
• تحلیل شرایط عملیاتی متغیر | Off Design and Sensitivity Analysis
  بررسی عملکرد مبدل در شرایط بار جزئی، تغییر دبی یا تغییر خواص سیال.
• تولید دیتاشیت مهندسی | Engineering Datasheet Generation
  تهیه خروجی های استاندارد برای استفاده در خرید، ساخت و بازبینی فنی.

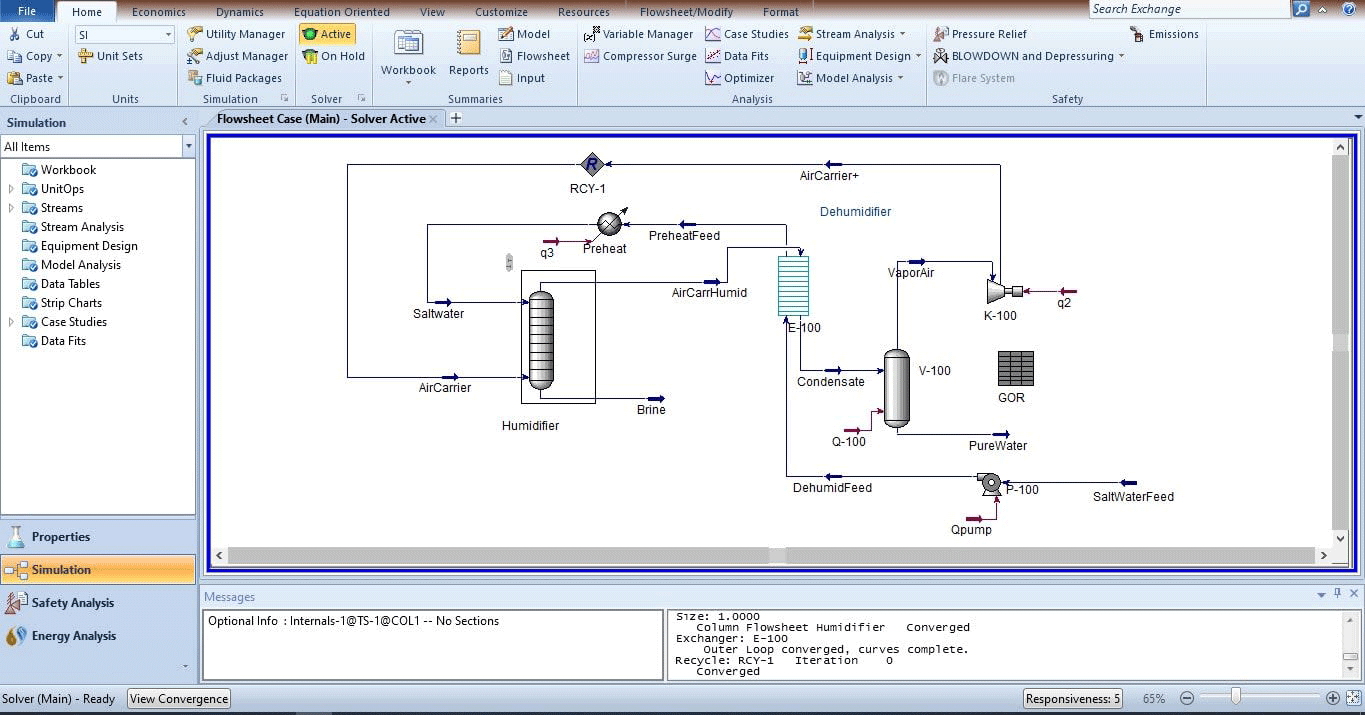

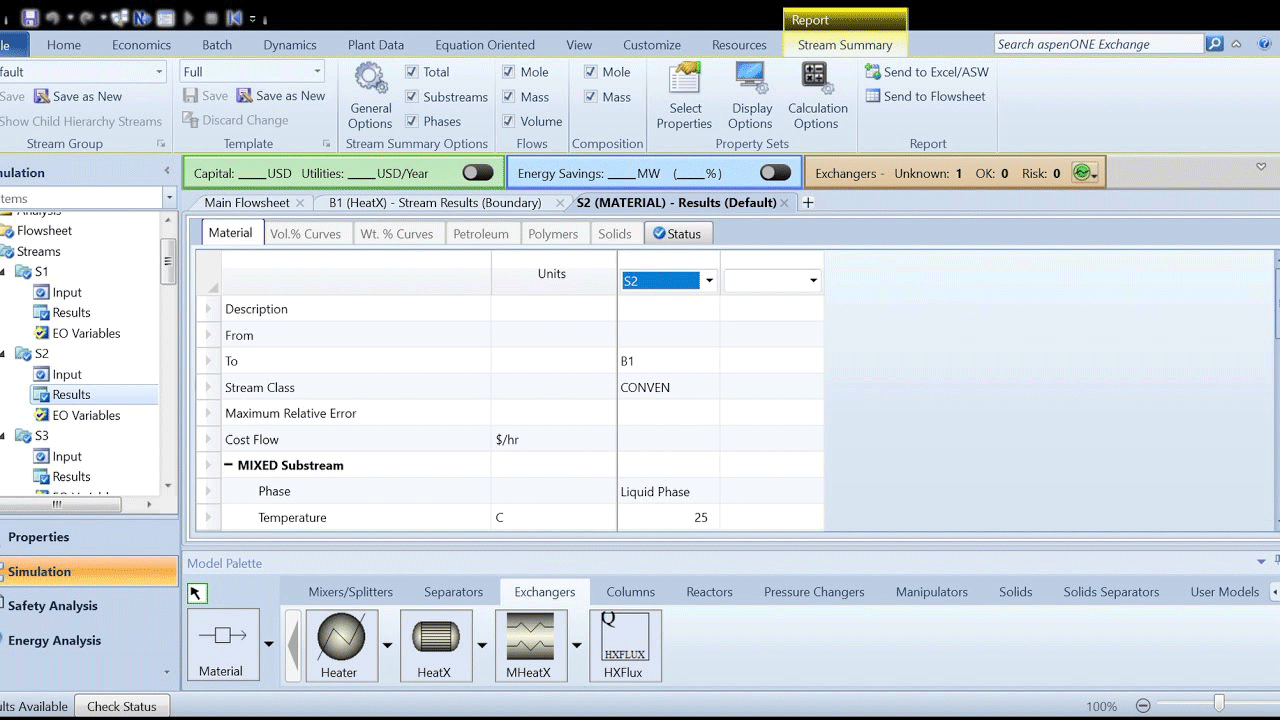

• یکپارچگی با Aspen Plus و HYSYS | Aspen Simulation Integration
  انتقال مستقیم داده های فرایندی از شبیه سازی های فرایند به محیط طراحی مبدل.

کاربردها

• در صنایع نفت، گاز و پتروشیمی
  برای طراحی و بررسی مبدل های حرارتی واحدهای فرایندی مانند ریفورمینگ، تقطیر و خنک کاری جریان ها.
• در پالایشگاه ها
  برای ارزیابی عملکرد مبدل های موجود، شناسایی bottleneck های حرارتی و پروژه های Revamp.
• در صنایع شیمیایی
  برای طراحی مبدل های حساس به افت فشار و کنترل دقیق دمای واکنش ها.
• در نیروگاه ها
  برای طراحی و بررسی مبدل های خنک کن، بازیاب حرارتی و سیستم های جانبی.
• در شرکت های مهندسی و EPC
  برای تهیه طراحی های قابل ساخت، کاهش ریسک خطا و هماهنگی بین تیم فرایند و مکانیک.

✅ بیشتر بخوانید: ProSim Plus شبیه‌سازی و بهینه‌سازی فرآیندها

برای مشاهده اطلاعات کامل نرم افزار Aspen Exchanger Design and Rating (EDR) به منظور طراحی صنعتی مبدل حرارتی به اینجا مراجعه کنید.
