ZEISS Blade Pro 2.6 طراحی و تحلیل صنعتی پره توربوماشین

ZEISS Blade Pro یک نرم افزار تخصصی برای طراحی، تحلیل و بهینه سازی پره های توربوماشین و مهندسی معکوس انواع پره ها است. این نرم افزار به طور مستقیم روی هندسه واقعی پره ها تمرکز دارد و امکان تحلیل دقیق شکل، انحنا، ضخامت، زاویه و انحرافات هندسی را در کل طول پره فراهم می کند؛ موضوعی که در عملکرد آیرودینامیکی و بازده ماشین نقش تعیین کننده دارد.

Blade Pro به مهندسان اجازه می دهد پره را در تمام طول و مقاطع آن، از ریشه تا نوک، به صورت کمی و قابل تحلیل بررسی کنند. پارامترهایی مانند زاویه پیچش، توزیع ضخامت، انحنای پروفیل، موقعیت لبه حمله و فرار و تغییرات موضعی شکل، همگی در این نرم افزار با دقت مهندسی بالا تحلیل می شوند. این سطح از تحلیل برای صنایعی حیاتی است که حتی انحراف های بسیار کوچک هندسی می توانند باعث افت راندمان، افزایش ارتعاش یا کاهش عمر تجهیز شوند.

در محیط های صنعتی، پره ها همیشه دقیقا مطابق CAD ساخته نمی شوند و در طول بهره برداری نیز دچار سایش، خزش یا تغییر شکل حرارتی می شوند. نرم افزار ZEISS Blade Pro دقیقا برای همین فاصله بین طراحی، ساخت و واقعیت میدان توسعه یافته است. این نرم افزار با کار مستقیم روی داده های اسکن سه بعدی و اندازه گیری شده، امکان مقایسه دقیق بین مدل اسمی و هندسه واقعی را فراهم می کند و به تیم های طراحی، تولید و تعمیرات کمک می کند تصمیمات اصلاحی خود را بر پایه داده واقعی بگیرند، نه حدس و تجربه صرف.

قابلیت‌های نرم افزار ZEISS Blade Pro

• تحلیل دقیق هندسه پره | Blade Geometry Analysis

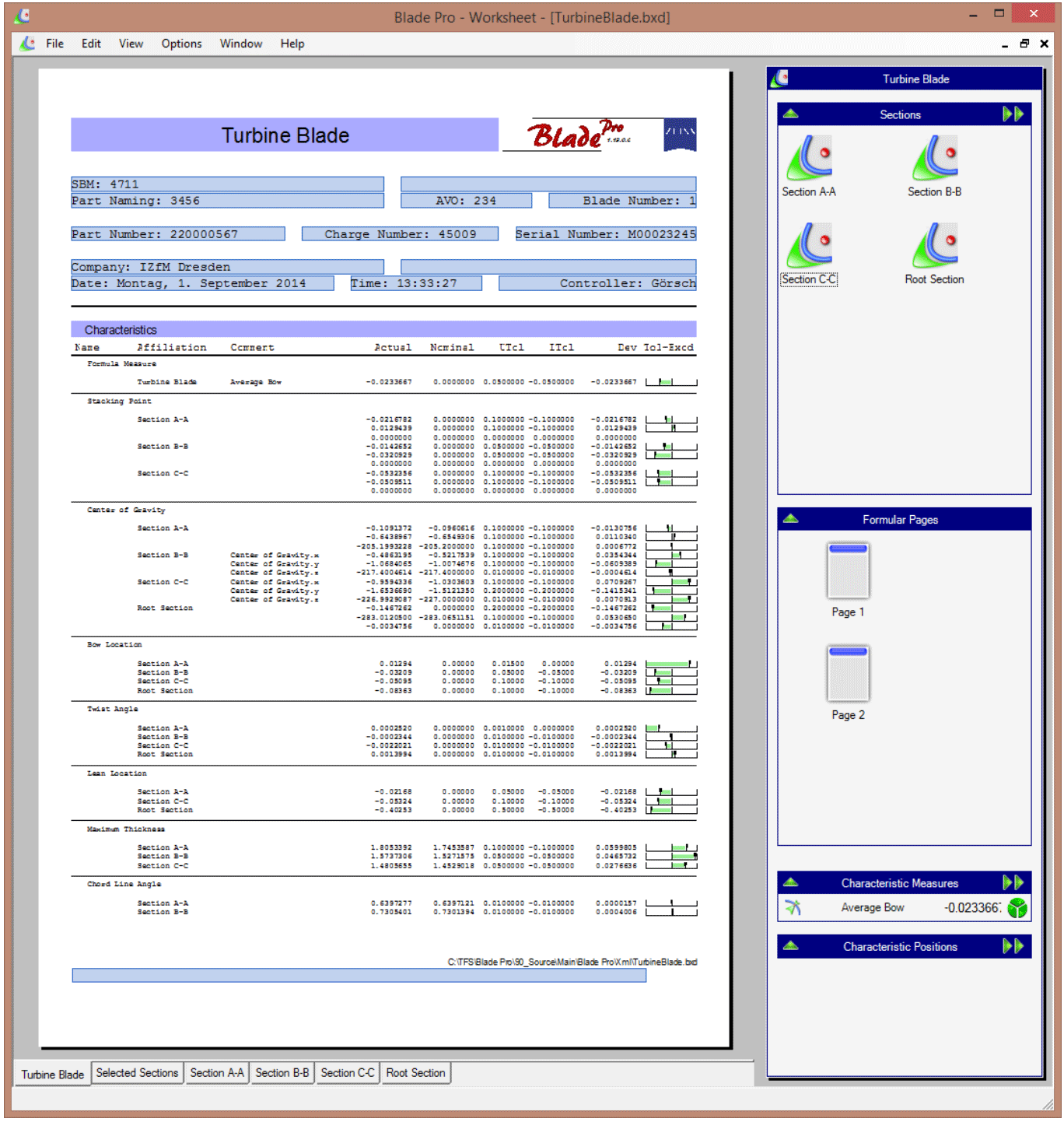

  تحلیل پروفیل، زاویه پیچش، توزیع ضخامت و انحنای پره در مقاطع مختلف برای ارزیابی انطباق هندسه با طراحی مرجع.
• مقایسه CAD با داده اندازه گیری | CAD to Measurement Comparison

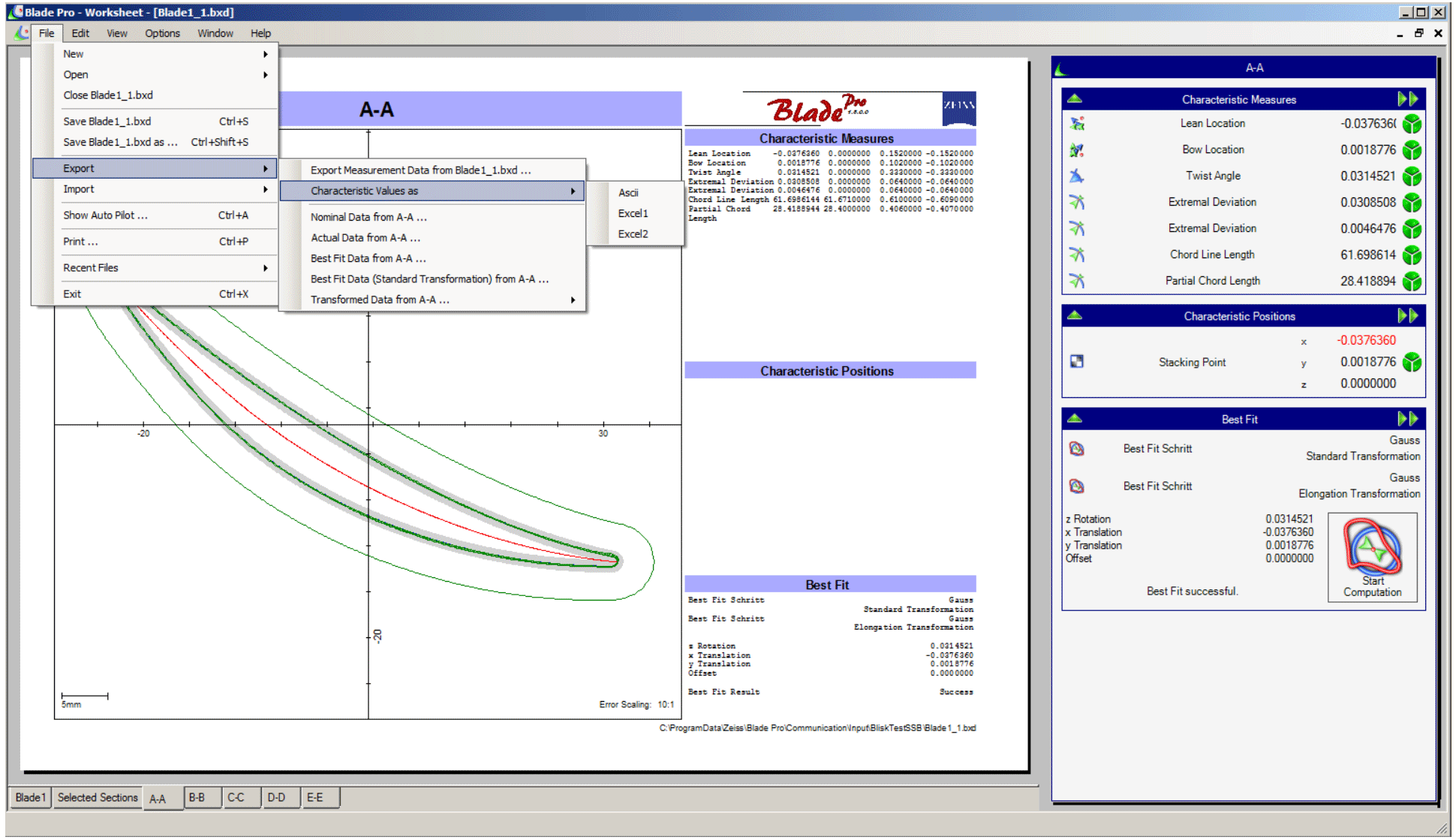

  مقایسه مستقیم مدل اسمی CAD با داده های اسکن شده CMM یا اپتیکی جهت شناسایی انحرافات ساخت در سطح و لبه پره.
• تحلیل لبه حمله و فرار | Leading and Trailing Edge Evaluation

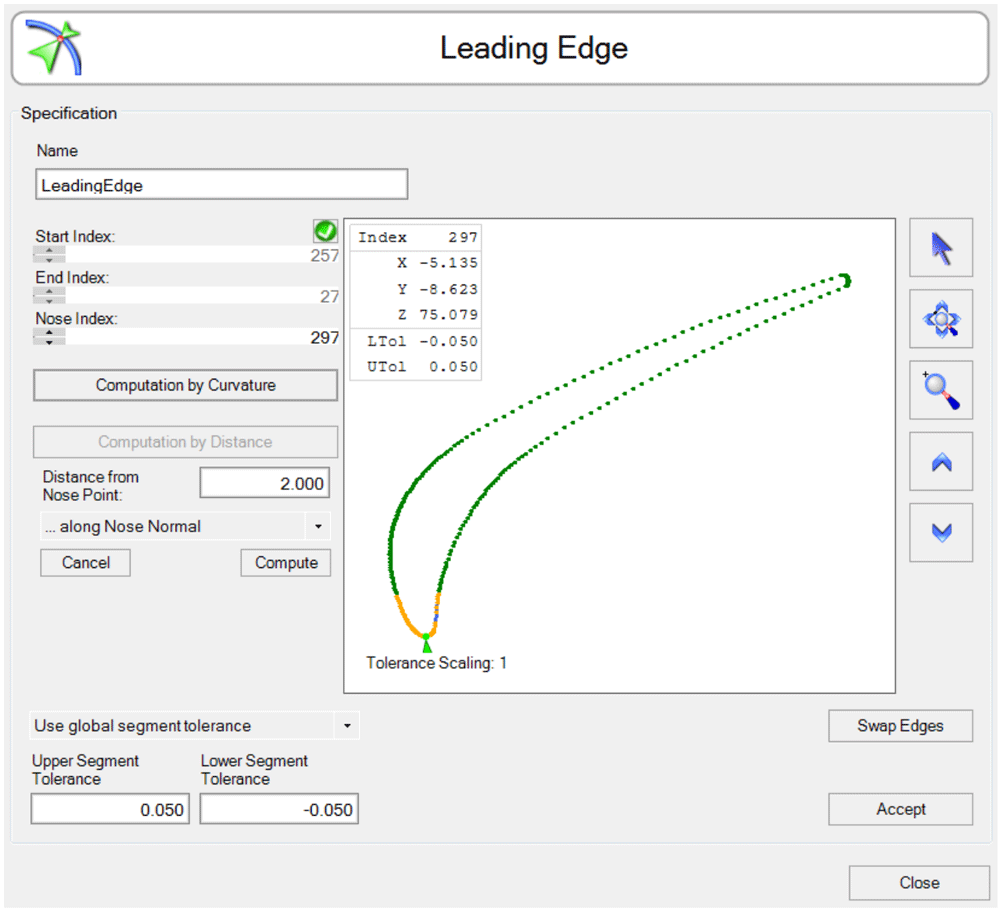

  اندازه گیری و کنترل شکل، شعاع و انحرافات لبه ها که تاثیر مستقیم بر راندمان و نویز آیرودینامیکی دارند.
• تحلیل پیچش و توییست پره | Blade Twist and Angle Analysis
  بررسی تغییرات زاویه ای پره در امتداد ارتفاع برای اطمینان از توزیع صحیح بار آیرودینامیکی.
• پردازش داده اسکن سه بعدی | 3D Scan Data Processing
  کار مستقیم با داده های حجیم اسکن سه بعدی بدون نیاز به ساده سازی هندسه برای حفظ دقت مهندسی.
• تحلیل انحرافات موضعی | Local Deviation Mapping

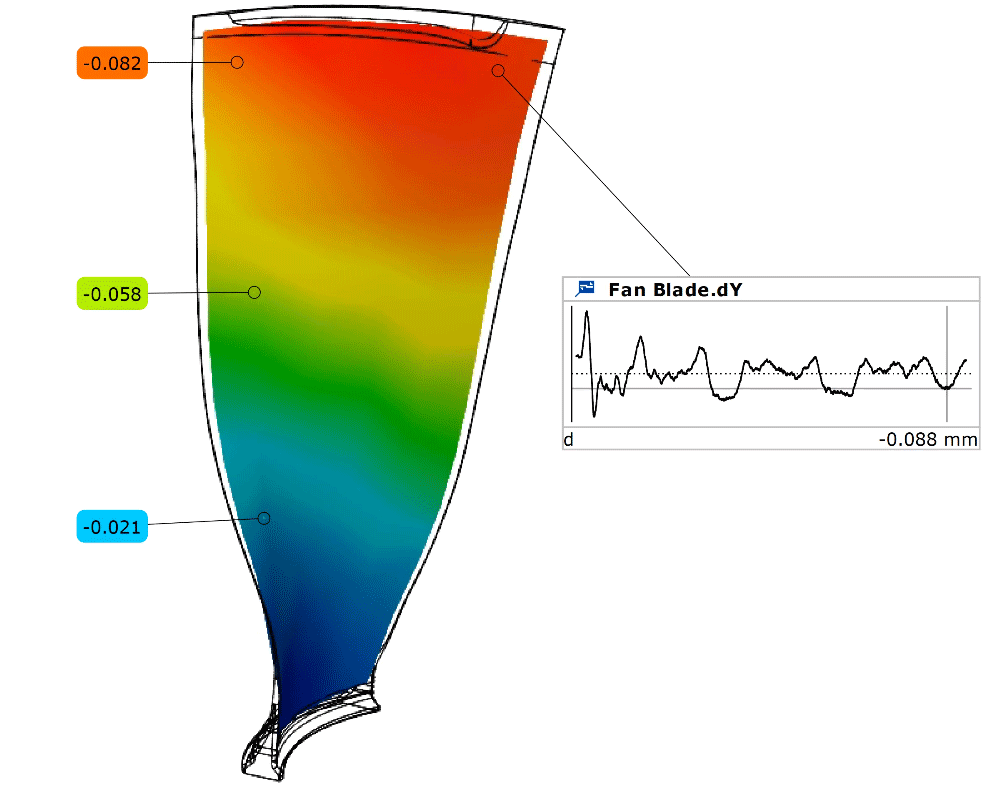

  نمایش نقشه رنگی انحرافات هندسی برای شناسایی نواحی بحرانی ناشی از خطای ساخت یا سایش کاری.
• پشتیبانی از پره های پیچیده | Complex Blade Support
  تحلیل پره های کمپرسور، توربین و فن با هندسه آزاد و پیچیده در ماشین های سرعت بالا.
• کنترل کیفیت تولید پره | Blade Manufacturing Quality Control
  استفاده به عنوان ابزار QC برای تایید یا رد قطعات بر اساس تلرانس های عملکردی واقعی.
• تحلیل سایش و تغییر شکل بهره برداری | Wear and Deformation Assessment
  مقایسه پره های نو و بهره برداری شده برای بررسی اثرات سایش، خستگی و تغییر شکل حرارتی.
• یکپارچگی با ابزارهای متروژی ZEISS | ZEISS Metrology Integration
  هماهنگی مستقیم با سیستم های اندازه گیری ZEISS برای ایجاد جریان کاری یکپارچه اندازه گیری تا تحلیل.

کاربرد در صنایع

• در صنعت توربین های گازی
  برای کنترل دقیق هندسه پره های توربین و کمپرسور و اطمینان از حفظ راندمان طراحی پس از ساخت.
• در نیروگاه ها
  برای تحلیل سایش و تغییر شکل پره ها در تعمیرات اساسی و تصمیم گیری درباره تعویض یا ادامه بهره برداری.
• در صنایع هوایی
  برای ارزیابی انحرافات هندسی پره های موتور هواپیما و تطابق آن ها با الزامات سختگیرانه عملکردی.
• در تولید فن ها و کمپرسورهای صنعتی
  برای کنترل کیفیت پره ها و جلوگیری از افت عملکرد ناشی از خطای ساخت یا مونتاژ.
• در مراکز تعمیر و بازسازی پره
  برای مقایسه پره های تعمیر شده با مدل مرجع و تایید کیفیت عملیات بازسازی.
