CADMATIC Simplifier 2025 بهینه‌سازی مدل‌های MCAD

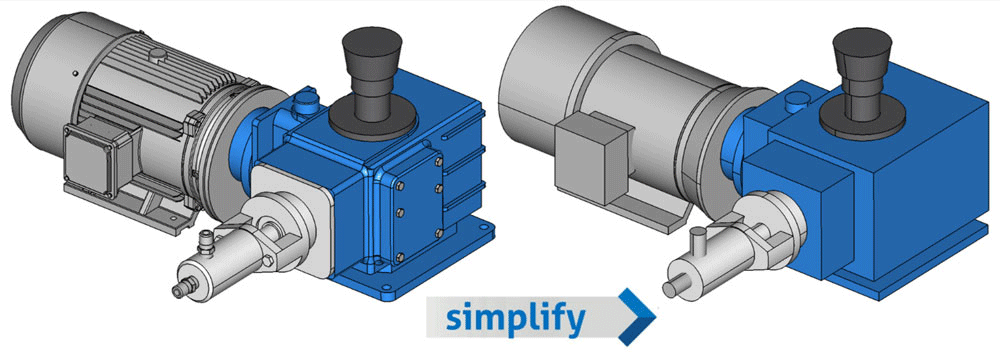

CADMATIC Simplifier یک افزونه تخصصی برای بهینه‌سازی و ساده سازی سه بعدی مدل‌های MCAD در پلتفرم CADMATIC است. این ابزار به ویژه برای زمانی مفید است که تجهیزات عظیم ازنرم افزار های مکانیکی (MCAD) وارد محیط طراحی کارخانه در CADMATIC می‌شوند؛ مدل‌هایی که حاوی جزئیات زیاد، قطعات داخلی و ویژگی‌های کوچک بی‌اهمیت هستند می‌توانند سرعت طراحی، رندر و گرفتن نماها را به شدت کاهش دهند. نرم افزار CADMATIC Simplifier به صورت خودکار بخش‌های کم‌اهمیت مانند سوراخ‌های کوچک، اشکال بسیار جزئی، قطعات داخلی بدون تأثیر در عملکرد و اجزای داخلی محفظه‌ها را حذف یا تبدیل به اشکال ساده‌تر می‌کند تا هندسه مدل به شکل مؤثری سبک شود.

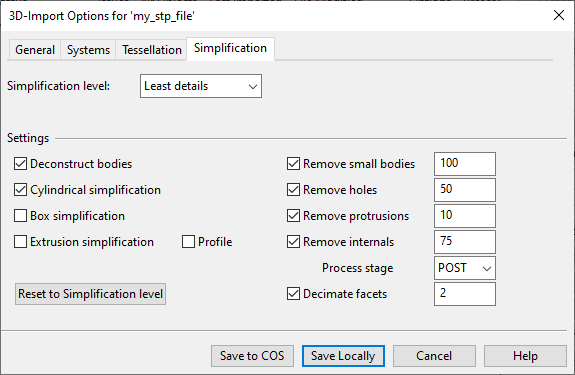

در نسخه 2025H1، نرم افزار CADMATIC Simplifier با افزودن پشتیبانی از فرمت‌های CAD متنوع مانند SAT، Parasolid، CATIA V5، SolidWorks و Inventor توسعه یافته است تا وارد کردن مدل‌های تجهیزات از تأمین‌کنندگان مختلف، بدون نیاز به تبدیل‌های زیاد یا افزایش حجم هندسی، سریع‌تر شود. علاوه بر این، هنگام ورود مدل‌های STEP، امکان تعیین شدت ساده‌سازی («سطوح Simplification») وجود دارد؛ برای مثال حذف اجزای کوچک، جایگزینی اشکالی مثل استوانه یا مکعب به جای فرم‌های پیچیده، و حذف سوراخ‌های بسیار کوچک زیر یک آستانه تعریف شده.

قابلیت‌های نرم افزار CADMATIC Simplifier

• حذف خودکار جزئیات غیرضروری (Automated Detail Removal): حذف سوراخ‌ها، قطعات ریز و ویژگی‌های داخلی که بر طراحی کارخانه اثری ندارند، برای کاهش حجم مدل و بهبود سرعت رندر.
• ساده‌سازی هندسی چندسطحی (Multi-Level Geometry Simplification): تبدیل اشکال پیچیده به فرم‌های ابتدایی مانند مکعب، استوانه یا منشور بر اساس آستانه‌های کاربر.
• پشتیبانی از فرمت‌های گسترده CAD (Broad CAD Format Support): واردسازی مستقیم فایل‌های CATIA V5، SolidWorks، Inventor، SAT، Parasolid و STEP بدون نیاز به تبدیل‌های واسط.
• مدیریت و یکپارچه‌سازی مدل‌های MCAD (MCAD Integration Management): وارد کردن تجهیزات مکانیکی از تأمین‌کنندگان مختلف به محیط Plant Design با کمترین افزایش حجم.
• کنترل شدت ساده‌سازی (Simplification Level Control): تعریف دقیق پارامترها برای حذف یا نگهداشتن جزئیات خاص، بسته به نیاز پروژه.
• حذف اجزای داخلی پنهان (Hidden Internal Component Removal): شناسایی و حذف قطعات داخلی که در نقشه‌های پایانی و عملیات نصب کاربردی ندارند.
• تسریع عملیات نمای‌گیری و Clash Detection (View Generation & Clash Detection Speed-Up): کاهش زمان پردازش و شناسایی تداخل‌ها با مدل‌های سبک‌تر.
• حفاظت از مالکیت فکری تأمین‌کننده (IP Protection): حذف جزئیات طراحی حساس قبل از اشتراک‌گذاری با پیمانکاران و شرکای خارجی.
• بهینه‌سازی رندر و ناوبری (Rendering & Navigation Optimization): بهبود کارایی گرافیکی برای پروژه‌های بسیار بزرگ در محیط سه‌بعدی.
• گزارش‌گیری ساده‌سازی (Simplification Reporting): تولید گزارش کامل از میزان حذف و تغییرات اعمال شده روی مدل‌های واردشده.

کابردهای تخصصی در صنعت

• آماده‌سازی مدل تجهیزات مکانیکی برای استفاده در طراحی سه‌بعدی کارخانه‌های پتروشیمی، نیروگاه و صنایع دریایی
• سبک‌سازی مدل‌های دریافت‌شده از تأمین‌کنندگان MCAD جهت تبادل داده با پیمانکاران پروژه
• حفاظت از اطلاعات مالکیت فکری سازندگان تجهیزات قبل از اشتراک‌گذاری مدل
• بهینه‌سازی سرعت Clash Detection در پروژه‌های با دیتابیس هندسی بسیار بزرگ
• کاهش حجم فایل‌های نهایی برای آرشیو، چاپ سه‌بعدی یا مستندسازی پروژه
