CYDAR 8.3.7.5 طراحی و تفسیر آزمایش Core Analysis و SCAL

CYDAR یک نرم‌افزار تخصصی شرکت CYDAREX برای طراحی، پردازش و تفسیر آزمایش‌های آنالیز مغزه و به‌ویژه آزمایش‌های Special Core Analysis یا SCAL است. این نرم‌افزار داده‌های حاصل از آزمایش‌های آزمایشگاهی مغزه را دریافت کرده و پارامترهای کلیدی سنگ و سیال را برای استفاده در مطالعات مهندسی مخزن استخراج و تحلیل می‌کند.

تمرکز CYDAR بر تحلیل رفتار جریان سیالات در محیط متخلخل و تعیین پارامترهایی مانند فشار موئینگی، توزیع اندازه حفرات، تراوایی مطلق و نسبی و مشخصه‌های جریان دوفازی است. ساختار محاسباتی نرم‌افزار امکان تفسیر داده‌های آزمایشگاهی و تبدیل نتایج خام آزمایش به پارامترهای قابل استفاده در مدل‌سازی مخزن را فراهم می‌کند.

CYDAR مجموعه‌ای از روش‌های تحلیلی برای آزمایش‌های MICP، اندازه‌گیری تراوایی، Dispersion، آزمایش‌های جریان دوفازی، تراوایی نسبی در حالت پایا و ناپایا و آزمایش‌های سانتریفیوژ فشار موئینگی و تراوایی نسبی در اختیار مهندس مخزن و متخصص Core Analysis قرار می‌دهد.

نتایج پردازش‌شده در CYDAR می‌توانند در توصیف سنگ مخزن، تعیین پارامترهای ورودی شبیه‌سازهای مخزنی، تحلیل رفتار جریان چندفازی و مطالعات Enhanced Oil Recovery مورد استفاده قرار گیرند. قابلیت گزارش‌گیری خودکار نیز خروجی آزمایش‌ها و نتایج محاسبات را برای مستندسازی مطالعات آزمایشگاهی آماده می‌کند.

قابلیت های نرم افزار CYDAR

• تفسیر فشار موئینگی | Capillary Pressure Interpretation
  پردازش داده‌های فشار موئینگی و استخراج روابط موردنیاز برای توصیف رفتار اشباع سیال در محیط متخلخل.
• تحلیل MICP | Mercury Injection and Withdrawal
  پردازش آزمایش تزریق و برداشت جیوه و استخراج فشار موئینگی و توزیع اندازه حفرات برای ارزیابی ویژگی‌های پتروفیزیکی سنگ.
• تعیین توزیع اندازه حفرات | Pore Size Distribution
  محاسبه توزیع اندازه حفرات و استفاده از آن در Rock Typing، مطالعات EOR و ارزیابی ساختار فضای متخلخل.
• محاسبه تراوایی مطلق | Absolute Permeability
  تحلیل داده‌های آزمایشگاهی تراوایی و تعیین قابلیت عبور سیال از مغزه در شرایط تک‌فازی.
• تحلیل جریان دوفازی | Two-Phase Flow Analysis
  تفسیر آزمایش‌های جریان هم‌زمان دو سیال و استخراج پارامترهای موردنیاز برای توصیف رفتار جریان چندفازی در مغزه.
• تعیین تراوایی نسبی | Relative Permeability
  محاسبه تراوایی نسبی فازها از داده‌های آزمایشگاهی در شرایط جریان پایا و ناپایا.
• تحلیل آزمایش سانتریفیوژ | Centrifuge Analysis
  تفسیر آزمایش‌های سانتریفیوژ برای تعیین فشار موئینگی و تراوایی نسبی در شرایط آزمایشگاهی.
• تحلیل پراکندگی | Dispersion Analysis
  پردازش آزمایش‌های Dispersion برای تعیین پارامترهای انتقال و پراکندگی سیال در محیط متخلخل.
• محاسبه تابع J Leverett | J-Leverett Function
  محاسبه تابع J Leverett و استفاده از آن در تحلیل فشار موئینگی، ناحیه انتقال مخزن و تخمین Water Cut.
• گزارش‌گیری خودکار | Automatic Reporting
  تولید خودکار خروجی‌های تحلیلی و انتقال نتایج محاسبات به فایل Excel برای مستندسازی و استفاده در مطالعات مهندسی مخزن.

ماژول ها و افزونه های مهم CYDAR

• ماژول Pc and Pore Size Distribution
  تحلیل فشار موئینگی و توزیع اندازه حفرات با پشتیبانی از داده‌های MICP، هموارسازی داده‌ها، محاسبه چند نوع توزیع اندازه حفرات، تابع J Leverett و پارامترهای مرتبط با ناحیه انتقال مخزن.
• ماژول Absolute Permeability
  پردازش و تفسیر آزمایش‌های تراوایی مطلق برای تعیین قابلیت عبور سیال از نمونه مغزه در شرایط تک‌فازی.
• ماژول Dispersion
  تحلیل داده‌های آزمایش پراکندگی و استخراج پارامترهای موردنیاز برای توصیف انتقال و پراکندگی سیال در مغزه.
• ماژول Two-Phase Flow
  تفسیر آزمایش‌های جریان دوفازی و استخراج داده‌های لازم برای ارزیابی رفتار جریان هم‌زمان سیالات در محیط متخلخل.
• ماژول Steady-State Relative Permeability
  تحلیل آزمایش‌های تراوایی نسبی حالت پایا و تعیین روابط تراوایی نسبی فازهای در حال جریان.
• ماژول Unsteady-State Relative Permeability
  تفسیر آزمایش‌های تراوایی نسبی ناپایا و استخراج پارامترهای تراوایی نسبی از داده‌های تغییرات اشباع و جریان.
• ماژول Centrifuge Pc and Kr
  تحلیل آزمایش‌های سانتریفیوژ برای تعیین فشار موئینگی و تراوایی نسبی از داده‌های آزمایشگاهی مغزه.

کاربردهای تخصصی در صنایع

• صنایع نفت و گاز و شرکت‌های E&P
  تفسیر آزمایش‌های SCAL و استخراج فشار موئینگی، تراوایی نسبی و سایر پارامترهای سنگ برای مدل‌سازی و شبیه‌سازی مخزن.
• صنایع حفاری و مطالعات مغزه
  پردازش داده‌های Core Analysis برای ارزیابی ویژگی‌های پتروفیزیکی مغزه و تبدیل نتایج آزمایشگاهی به پارامترهای مهندسی قابل استفاده در مطالعات میدان.
• صنایع ازدیاد برداشت نفت | EOR
  تحلیل رفتار جریان چندفازی، توزیع اندازه حفرات و پارامترهای فشار موئینگی و تراوایی نسبی برای ارزیابی سناریوهای جابه‌جایی سیالات و افزایش برداشت.
• آزمایشگاه‌های تخصصی Core Analysis و SCAL
  پردازش و تفسیر سیستماتیک داده‌های آزمایش‌های MICP، تراوایی، جریان دوفازی و سانتریفیوژ و تهیه گزارش‌های استاندارد آزمایشگاهی.
• صنایع خدمات مهندسی و مشاوره مخزن
  تفسیر داده‌های مغزه و تولید پارامترهای موردنیاز برای مطالعات توصیف مخزن، Rock Typing و آماده‌سازی داده‌های ورودی مدل‌های شبیه‌سازی.
• مراکز تحقیق و توسعه صنعت نفت
  تحلیل داده‌های آزمایشگاهی و بررسی رفتار سنگ و سیال در مطالعات توسعه مدل‌های مخزنی و روش‌های جدید تحلیل Core Analysis و SCAL.

این پکیج شامل مجموعه کامل Tutorials و Templates است.

پکیج آموزش CYDAR

لیست آموزش‌ها و فایلهای مثال:

Centri Pc

Dispersion

EOR BT

Hagoort

JBN

KrUSS optim

load fit data

Mercury Injection

permeability

SteadyState

Two Phase Flow EOR

Two Phase Flow Direct

Darcylog

Darcypress

JBN 2012

Kr Centri

Mercure

Steady State

Unsteady State

Templates PcCentri

Templates PcCentri

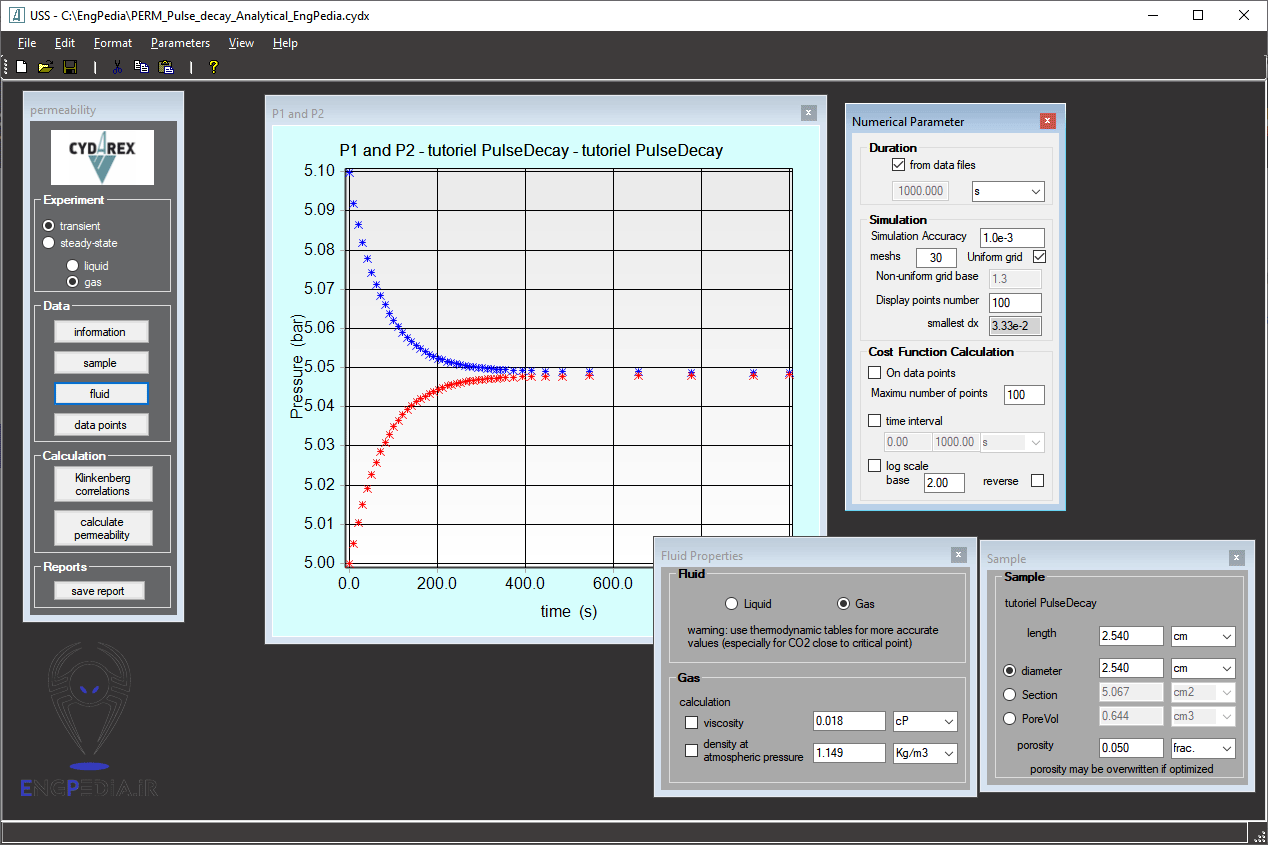

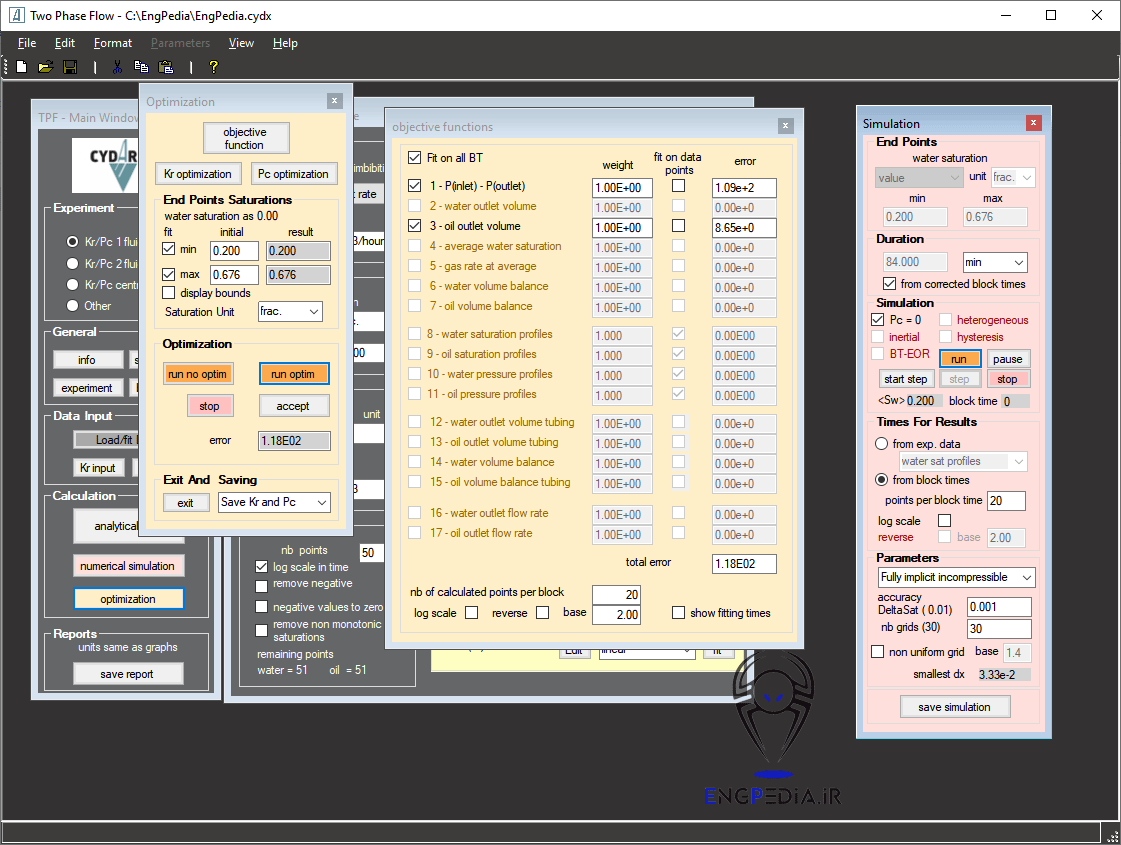

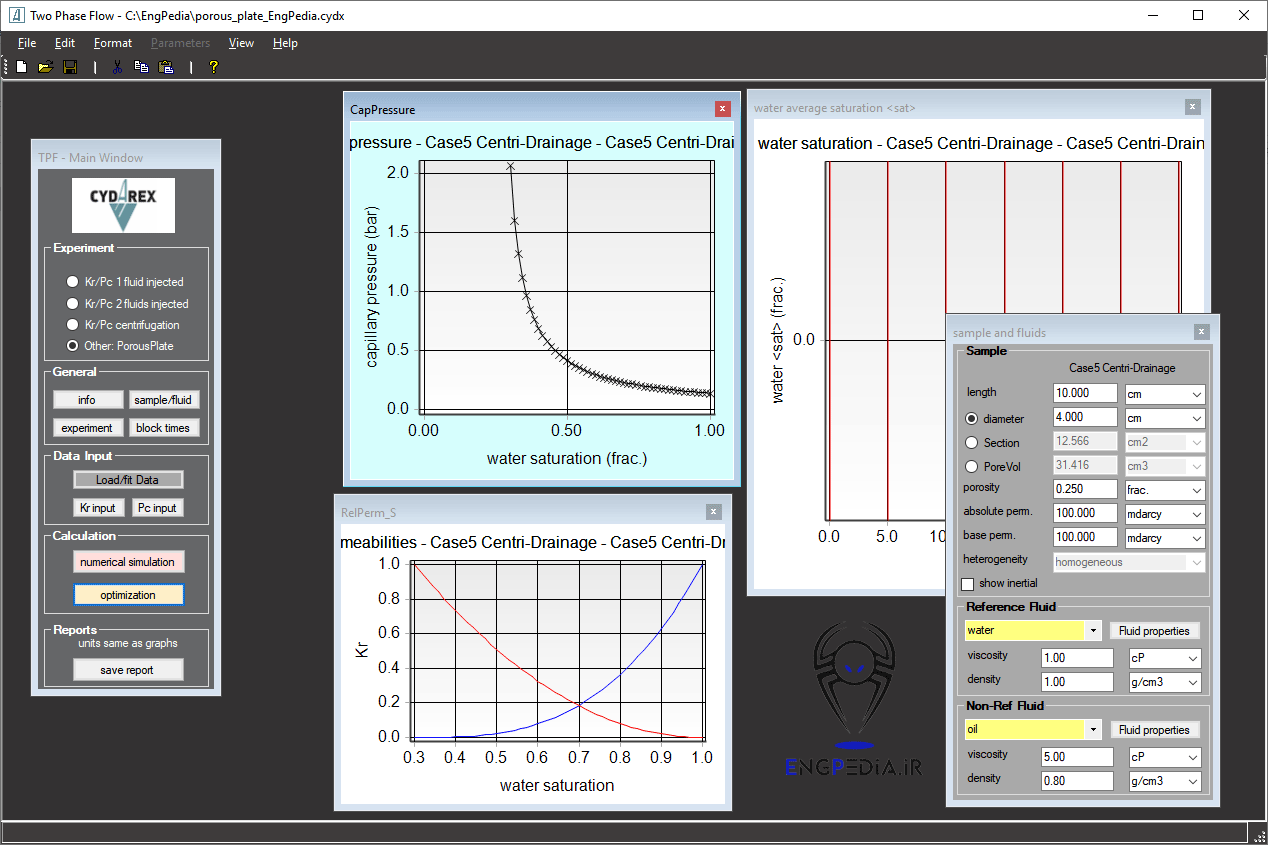

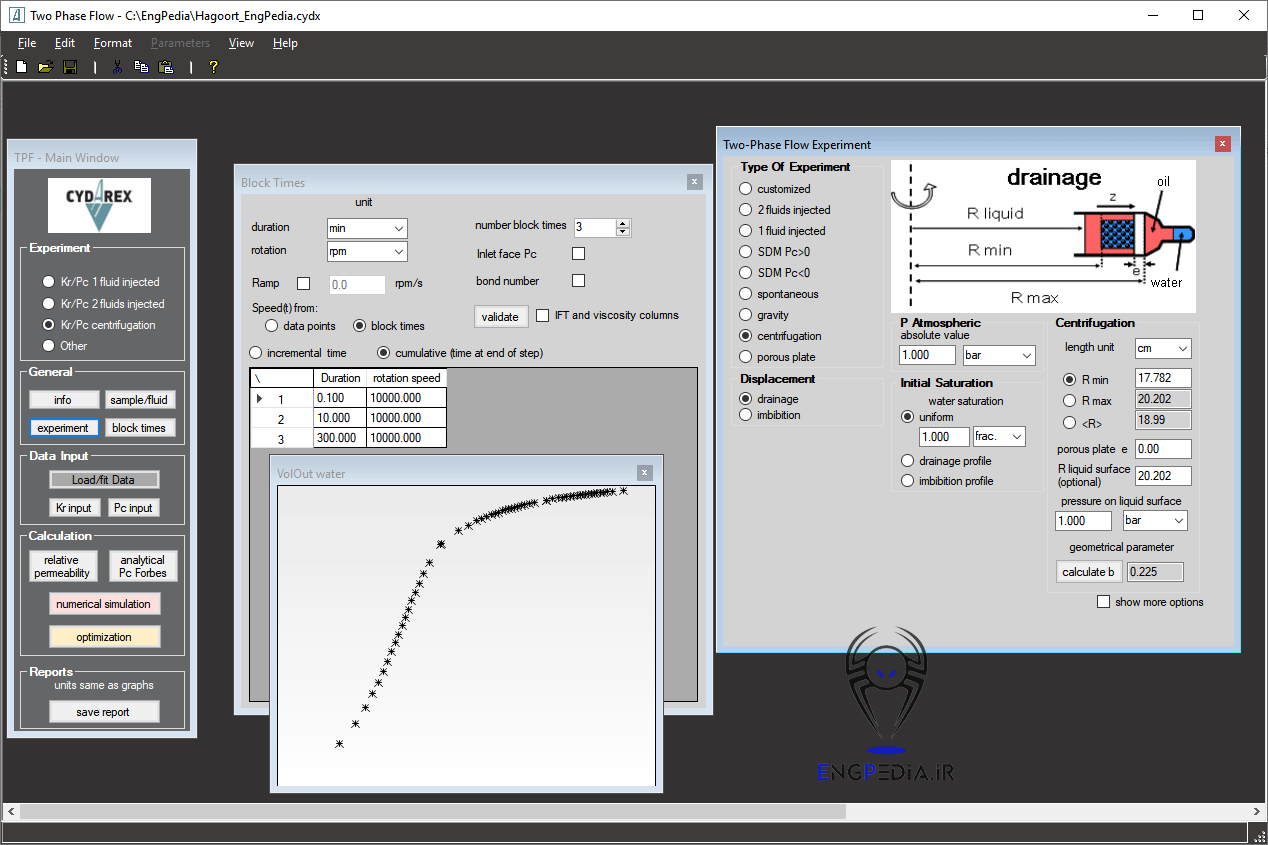

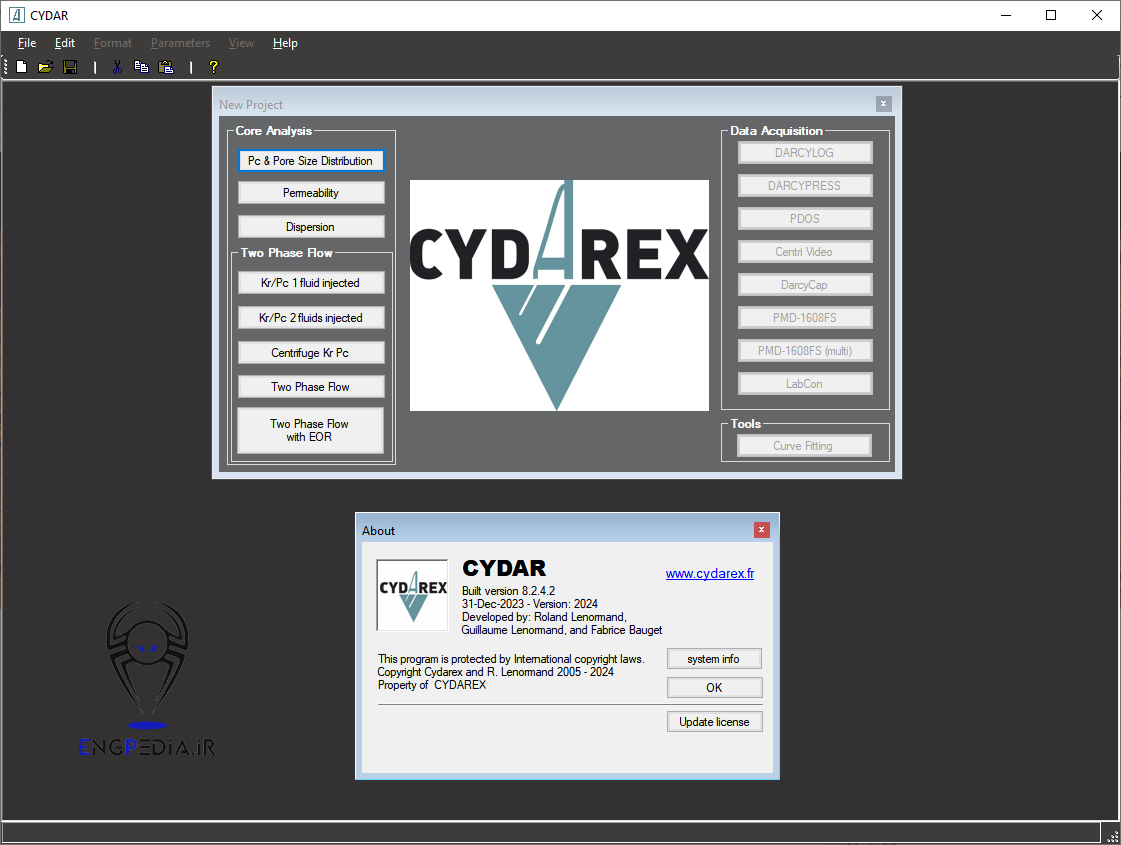

برای مشاهده اطلاعات کامل نرم افزار CYDAR جهت تحلیل داده‌های SCAL روی مغزه‌ها و خرده‌های حفاری در مهندسی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
