Dired-CAD 2024 R20 نرم افزار طراحی و تحلیل شبکه‌های توزیع برق

نرم افزار Dired-CAD ابزار پیشرفته برای طراحی و تحلیل شبکه‌های توزیع برق هوایی و زیرزمینی در ولتاژهای متوسط (MT) و پایین (BT) است. این نرم افزار که توسعه‌یافته شرکت ABS Ingenieros است، با ارائهٔ قابلیت‌های محاسباتی خودکار برای پروفیل‌های جریان و ولتاژ در گره‌ها، بررسی افت ولتاژ، تلفات انرژی، تعادل بار و سایر پارامترهای مرتبط، فرآیند طراحی را به‌طور کامل پوشش می‌دهد. همچنین، Dired-CAD امکان تولید گزارش‌های دقیق از نتایج محاسبات، لیست مواد مورد نیاز و نقشه‌های پروژه با جزئیات کامل را فراهم می‌کند، که این ویژگی‌ها آن را به ابزاری جامع برای مهندسان برق تبدیل کرده است.

از نظر فنی، Dired-CAD با رابط کاربری گرافیکی و پایگاه داده‌ای گسترده و قابل ویرایش، به کاربران اجازه می‌دهد تا طراحی‌های خود را با دقت و کارایی بالا انجام دهند. ویژگی‌هایی مانند توزیع خودکار، گزارش‌های سفارشی و قابلیت‌های تحلیل پیشرفته، این نرم افزار را به ابزاری قدرتمند برای طراحی شبکه‌های توزیع برق تبدیل کرده است. با استفاده از DIRED-CAD، مهندسان می‌توانند پروژه‌های خود را با سرعت بیشتر و دقت بالاتر انجام داده و از مزایایی مانند صرفه‌جویی در زمان و هزینه بهره‌مند شوند.

قابلیت‌های نرم افزار Dired-CAD

• محاسبه جریان و ولتاژ گره به گره و فاز به فاز (Node-by-Node and Phase-by-Phase Voltage & Current Calculation): برای تحلیل رفتار شبکه‌های نامتعادل
• تحلیل افت ولتاژ و تلفات انرژی (Voltage Drop and Power Loss Analysis): برای بهینه‌سازی بهره‌وری شبکه
• تعادل بار خودکار (Automatic Load Balancing): توزیع بهینه بار بین فازها برای بهبود کیفیت توان
• محاسبه خودکار جریان‌های اتصال کوتاه (Short-Circuit Current Calculation): برای طراحی تجهیزات حفاظتی و ایمنی شبکه
• تحلیل مکانیکی خطوط هوایی (Overhead Line Mechanical Analysis): محاسبه کشش، فلش و نیروهای وارده بر خطوط هوایی جهت اطمینان از ایمنی و دوام
• طراحی و تحلیل شبکه‌های زیرزمینی (Underground Network Design & Analysis): با لحاظ شرایط حرارتی و بارگذاری کابل‌ها
• پشتیبانی از انواع سیستم‌های توزیع (Support for Various Distribution Configurations): طراحی شبکه‌های شعاعی، حلقه‌ای، مشبک و ترکیبی
• محاسبه خودکار تلفات انرژی (Automatic Power Loss Calculation): برای بهبود کارایی و کاهش هزینه‌ها
• تحلیل پایداری ولتاژ (Voltage Stability Analysis): برای جلوگیری از نوسانات و تضمین کیفیت توان
• محاسبه خودکار تنظیمات ترانسفورماتورها (Automatic Transformer Tap Setting Calculation): برای حفظ سطوح ولتاژ مناسب در کل شبکه
• تحلیل بارگذاری ترانسفورماتورها (Transformer Loading Analysis): جهت جلوگیری از اضافه‌بار و افزایش طول عمر تجهیزات
• ادغام با داده‌های GIS (GIS Data Integration): وارد کردن داده‌های مکانی و نقشه‌ای
• پشتیبانی از پروژه‌های بزرگ و پیچیده (Large-Scale Project Handling): مدیریت و تحلیل پروژه‌های وسیع و چندلایه

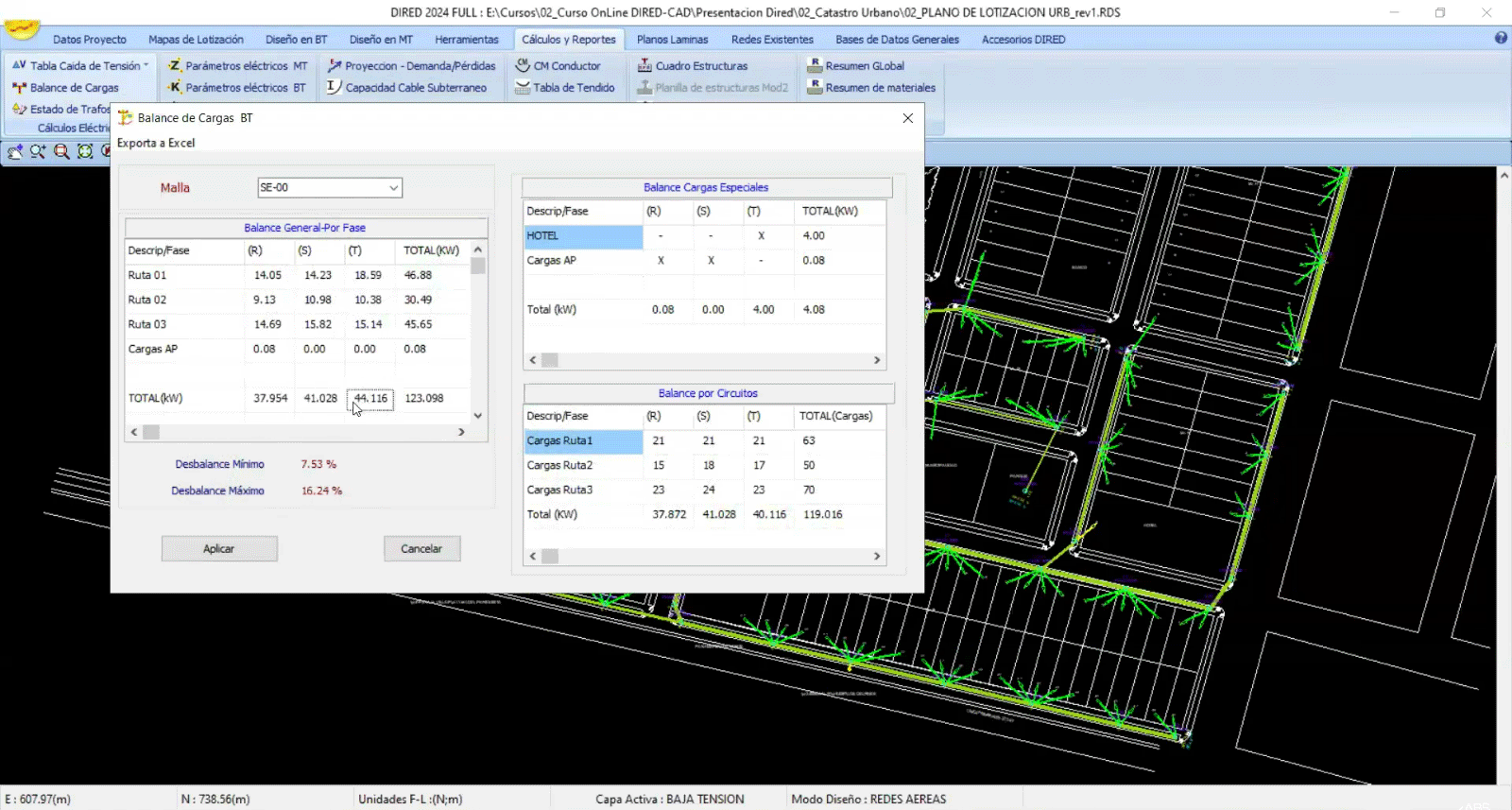

برای مشاهده اطلاعات کامل نرم افزار Dired-CAD جهت طراحی و تحلیل شبکه‌های توزیع برق هوایی و زیرزمینی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
