FFSpro 3.9.9 ارزیابی و قابلیت سرویس تجهیزات صنعتی

نرم افزار FFSpro محصول شرکت Fatigue Life LLC یک نرم افزار تخصصی برای ارزیابی قابلیت سرویس و یکپارچگی تجهیزات در حال بهره برداری (Fitness-For-Service) است. این نرم افزار زمانی کاربرد دارد که تجهیزاتی مانند مخازن تحت فشار، خطوط لوله، مخازن ذخیره و سایر تجهیزات فلزی در حین سرویس دچار ترک، خوردگی، کاهش ضخامت یا سایر آسیب ها شده باشند و باید مشخص شود که تجهیز همچنان قابلیت ادامه کار ایمن را دارد یا نیازمند تعمیر، کاهش شرایط کاری یا تعویض است. FFSpro ارزیابی ها را بر اساس API 579-1/ASME FFS-1 انجام می دهد.

FFSpro برای ارزیابی انواع آسیب های واقعی که در بازرسی تجهیزات صنعتی شناسایی می شوند، ابزارهای تخصصی در اختیار مهندس قرار می دهد. نرم افزار می تواند ترک های شبه شکافی، شکست ترد، خوردگی عمومی، خوردگی موضعی، خوردگی حفره ای، تغییرشکل های موضعی، آسیب هیدروژنی و آسیب ناشی از آتش را ارزیابی کند. در نتیجه اطلاعات حاصل از بازرسی و ضخامت سنجی را می توان مستقیماً در فرآیند ارزیابی یکپارچگی تجهیز وارد کرد.

یکی از کاربردهای اصلی FFSpro، تعیین وضعیت تجهیز در شرایطی است که وجود یک عیب الزاماً به معنی توقف فوری آن نیست. نرم افزار با انجام ارزیابی های Level 1، Level 2 و Level 3 امکان بررسی شدت آسیب و کفایت سازه ای تجهیز را در سطوح مختلف فراهم می کند. نتیجه این ارزیابی می تواند مبنایی برای تصمیم گیری درباره ادامه بهره برداری، تعمیر، تقویت یا تعویض تجهیز باشد و به کاهش توقف های غیرضروری واحدهای صنعتی کمک کند.

FFSpro علاوه بر وضعیت فعلی تجهیز، برای پیش بینی عمر باقی مانده نیز استفاده می شود. نرم افزار رشد ترک ناشی از بارگذاری چرخه ای و همچنین رشد ترک مرتبط با آسیب هیدروژنی را بررسی کرده و امکان ارزیابی روند پیشرفت عیب در طول زمان را فراهم می کند. این قابلیت برای تعیین فاصله مناسب بازرسی، برنامه ریزی تعمیرات و تصمیم گیری درباره ادامه بهره برداری تجهیزات فرسوده اهمیت دارد.

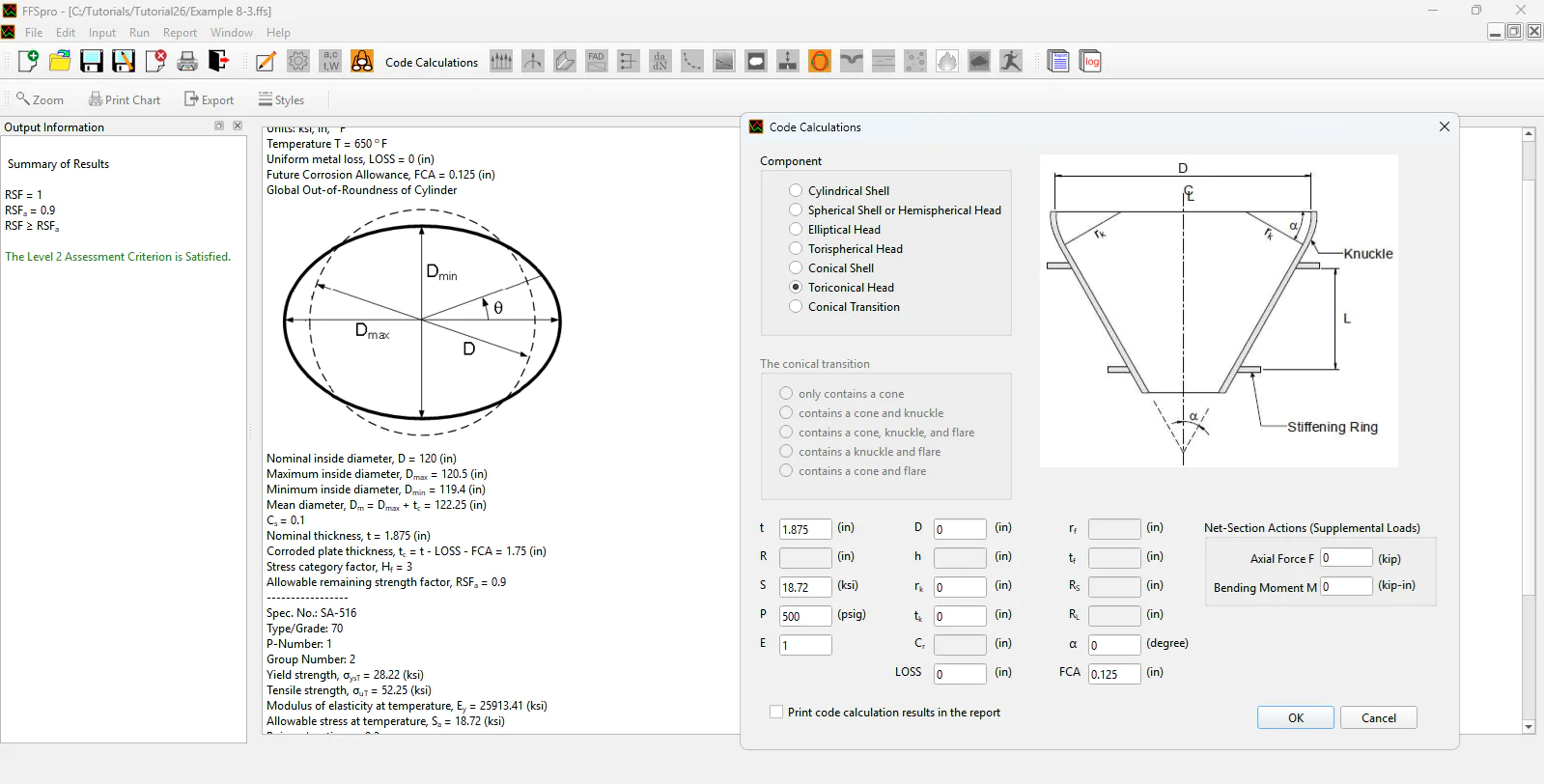

این نرم افزار مجموعه ای از مدل های تخصصی مکانیک شکست را برای هندسه های مختلف مانند صفحه، استوانه، کره، زانویی و خم لوله، نازل، سه راهی، پیچ و میله و سازه های تقویت شده در اختیار قرار می دهد. همچنین امکان محاسبه تنش های ناشی از فشار داخلی، نیروی محوری و خمش و بررسی تنش های پسماند ناشی از جوشکاری وجود دارد. پایگاه داده مواد نیز شامل مجموعه ای از استانداردهای مواد ASME و EN است و گزارش های مهندسی نتایج ارزیابی را برای مستندسازی تولید می کند.

قابلیت‌های نرم افزار FFSpro

🔺ارزیابی قابلیت سرویس تجهیزات | Fitness-For-Service Assessment
یکپارچگی تجهیزات در حال بهره برداری را در حضور عیب و آسیب بررسی کرده و مبنای مهندسی برای تصمیم گیری درباره ادامه کار، تعمیر یا تعویض ارائه می دهد.

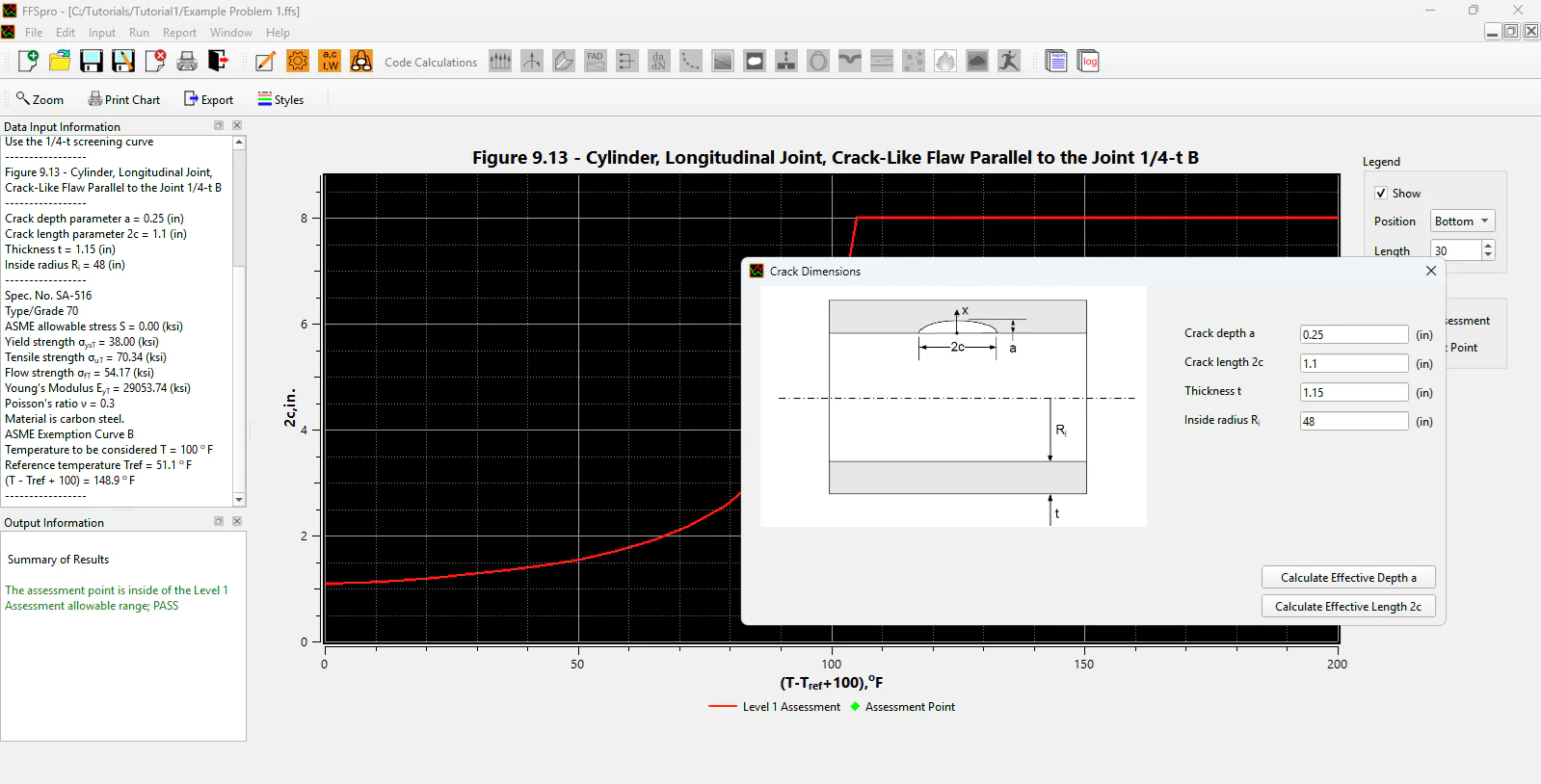

🔺ارزیابی ترک و عیوب شبه شکافی | Crack-Like Flaw Assessment
ترک ها و عیوب صفحه ای موجود در قطعات، جوش ها، خطوط لوله و تجهیزات تحت فشار را از نظر خطر شکست ارزیابی می کند.

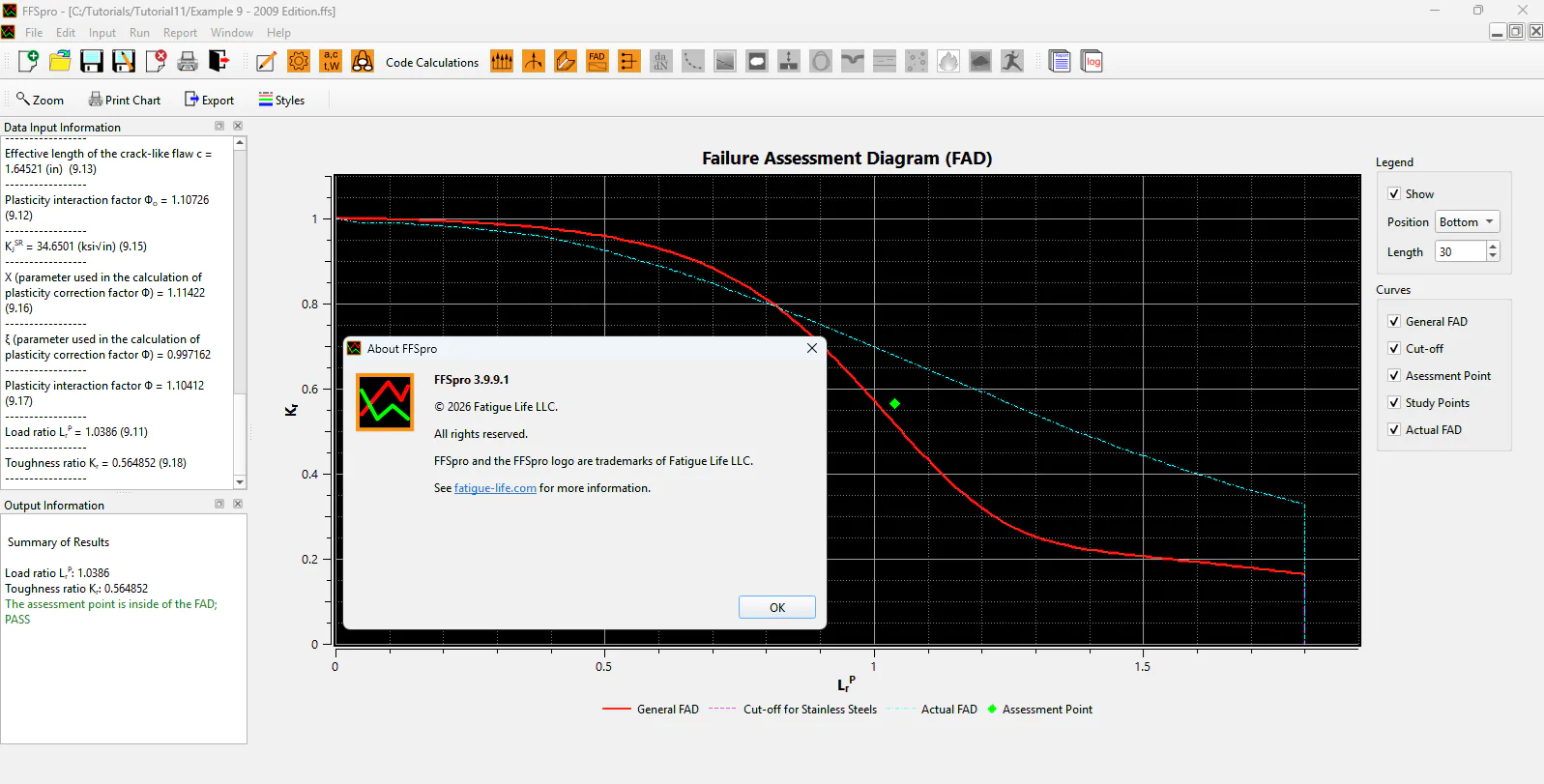

🔺تحلیل نمودار ارزیابی شکست | Failure Assessment Diagram
وضعیت عیب را از نظر شکست و تسلیم ارزیابی کرده و کفایت ساختاری تجهیز دارای ترک را بررسی می کند.

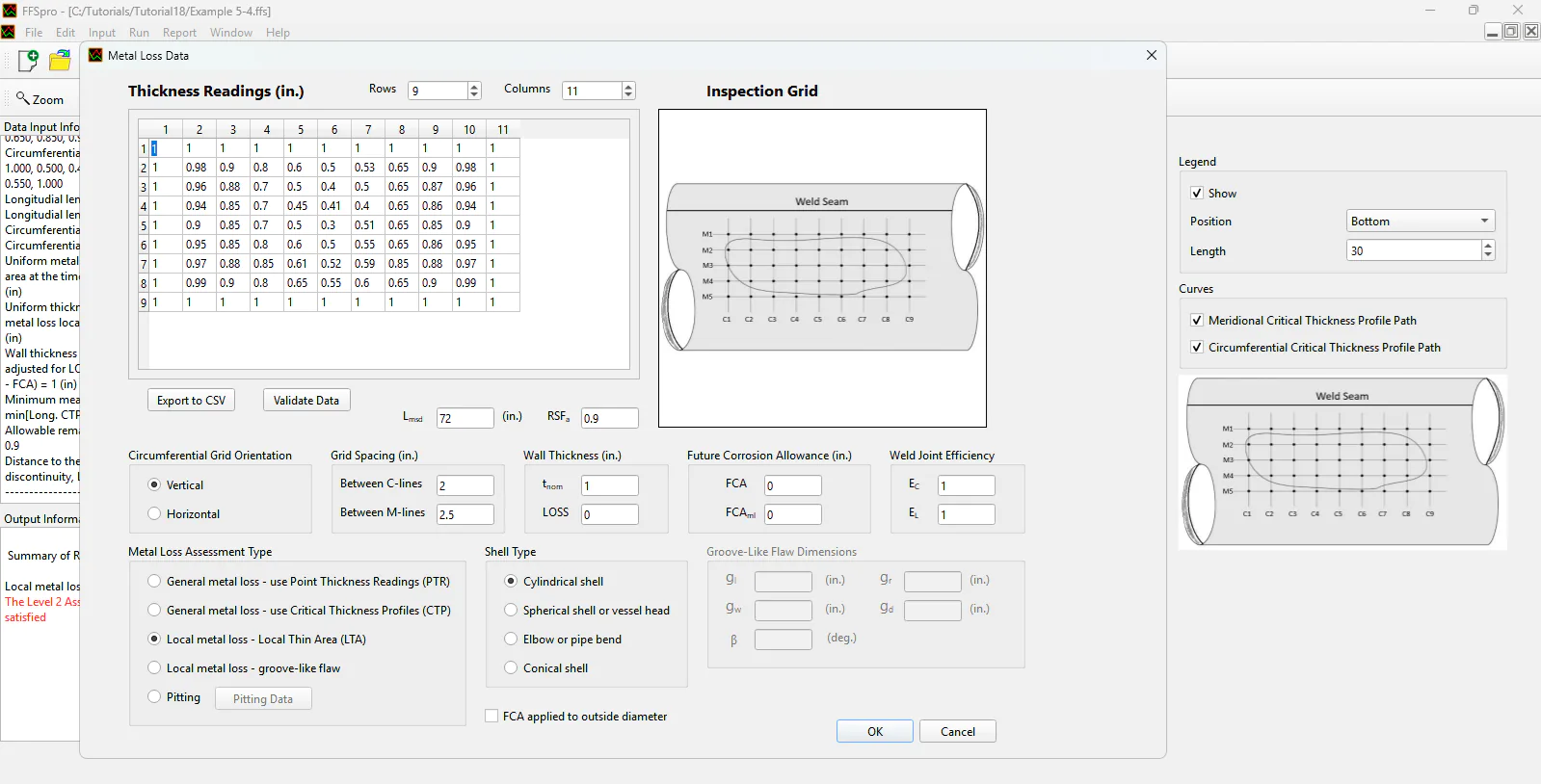

🔺ارزیابی خوردگی و کاهش ضخامت | Metal Loss Assessment
کاهش ضخامت عمومی، کاهش ضخامت موضعی و نواحی نازک شده را بر اساس اطلاعات ضخامت سنجی ارزیابی می کند.

🔺ارزیابی خوردگی حفره ای | Pitting Corrosion Assessment
الگوی خوردگی حفره ای و اثر آن بر ظرفیت و یکپارچگی تجهیز را در شرایط مختلف بررسی می کند.

🔺ارزیابی شکست ترد | Brittle Fracture Assessment
خطر شکست ترد تجهیزات را بررسی کرده و حداقل دمای مجاز بهره برداری (MAT) را برای شرایط مورد نظر تعیین می کند.

🔺پیش بینی عمر باقی مانده | Remaining Life Prediction
رشد ترک تحت بارگذاری چرخه ای و آسیب هیدروژنی را بررسی کرده و برای تخمین عمر باقی مانده تجهیز مورد استفاده قرار می گیرد.

🔺تحلیل پارامتریک عیوب | Parametric Flaw Analysis
اثر تغییر ابعاد عیب، شرایط بارگذاری، مشخصات ماده و پارامترهای عملیاتی را بررسی کرده و محدوده قابل قبول عملکرد تجهیز را مشخص می کند.

🔺تحلیل تنش و تنش پسماند جوشکاری | Stress & Welding Residual Stress Analysis
تنش های ناشی از فشار، نیروی محوری و خمش و همچنین تنش های پسماند ناشی از فرآیندهای مختلف جوشکاری را برای استفاده در ارزیابی یکپارچگی محاسبه می کند.

🔺ارزیابی Level 1 تا Level 3 و گزارش مهندسی | Level 1–3 Assessment & Reporting
از ارزیابی سریع و محافظه کارانه Level 1 تا ارزیابی های دقیق تر Level 2 و Level 3 را پوشش داده و نتایج را در قالب گزارش مهندسی مستند می کند.

کاربردهای تخصصی در صنایع

• پالایشگاه ها
  برای ارزیابی ترک، خوردگی و کاهش ضخامت مخازن تحت فشار، خطوط لوله، مبدل های حرارتی و تجهیزات فرآیندی و تصمیم گیری درباره ادامه بهره برداری یا تعمیر تجهیزات.
• مجتمع های پتروشیمی و صنایع شیمیایی
  برای بررسی یکپارچگی تجهیزات فرآیندی در معرض خوردگی، آسیب هیدروژنی، عیوب جوش و ترک و تعیین قابلیت ادامه سرویس تجهیزات آسیب دیده.
• صنایع نفت و گاز و خطوط انتقال
  برای ارزیابی خطوط لوله، تجهیزات تحت فشار و اجزای دارای ترک یا خوردگی و تعیین شرایط مجاز ادامه بهره برداری بر اساس نتایج بازرسی.
• نیروگاه ها
  برای ارزیابی آسیب و عمر باقی مانده بویلرها، مخازن تحت فشار، لوله های تحت فشار و سایر تجهیزات فلزی که تحت فشار، دمای بالا و بارگذاری چرخه ای کار می کنند.
• شرکت های بازرسی فنی و مهندسی یکپارچگی تجهیزات
  برای تبدیل نتایج NDT، ضخامت سنجی و بازرسی فنی به ارزیابی کمی یکپارچگی تجهیز و تهیه مستندات مهندسی مورد نیاز برای تصمیم گیری تعمیر، تعویض یا ادامه سرویس.
