LutraCAD 3.1.10 طراحی محصولات ارتوپدی، کفی طبی و ارتز

LutraCAD یک نرم افزار تخصصی CAD/CAM برای طراحی و تولید دیجیتال محصولات ارتوپدی و پودیاتری است که فرآیند دریافت اسکن و اندازه گیری، طراحی محصول، مدیریت پروژه و سفارش و ارسال مستقیم مدل به ماشین کاری یا چاپ سه بعدی را در یک محیط یکپارچه قرار می دهد. این نرم افزار به صورت تخصصی برای محصولاتی مانند کفی های طبی، قالب کفش، میدسول، کفش تست، بریس های AFO و اسپلینت های دست توسعه یافته است.

در طراحی کفی، LutraCAD می تواند مدل را از اسکن سه بعدی پای فرد ایجاد کند و طراحی Full Contact، Shell و Sensomotoric را پشتیبانی کند. طراح می تواند الگوی کفی، اصلاحات هندسی، عناصر اصلاحی، نواحی تخلیه فشار و خطوط برش را روی مدل اعمال کند و سپس همان طرح را برای ماشین کاری یا چاپ سه بعدی آماده کند. این روند برای تولید کفی های سفارشی اهمیت زیادی دارد، زیرا هندسه نهایی مستقیما بر اساس داده اندازه گیری شده از فرد شکل می گیرد.

در حوزه کفش و قالب سازی، LutraCAD امکان ایجاد Shoe Last از کتابخانه مدل ها، اسکن سه بعدی پا، ترکیب اسکن با قالب پایه یا مدل CAD واردشده را فراهم می کند. از همین مدل می توان میدسول و کفش تست را نیز تولید کرد و هندسه را برای ساخت با فرز CNC یا چاپ سه بعدی آماده نمود. پشتیبانی از تبدیل قالب کفش به میدسول و کنترل خطوط برش، فرآیند طراحی نمونه و آماده سازی تولید را بسیار کوتاه می کند.

بخش تولید LutraCAD مستقیما به طراحی متصل است. CAM داخلی نرم افزار مسیرهای خشن کاری و پرداخت، برش کانتور، ماشین کاری دوطرفه و خروجی چهارمحوره را ایجاد می کند و برای چاپ سه بعدی نیز عملیات Slicing را بدون نیاز به نرم افزار جداگانه انجام می دهد. پشتیبانی از G-code، NC، ISO و NCP و همچنین امکان تعریف پروفایل ماشین، مواد، سرعت پیشروی، ابزار و موقعیت قطعه باعث می شود مدل طراحی شده مستقیما وارد جریان تولید شود.

قابلیت های نرم افزار LutraCAD

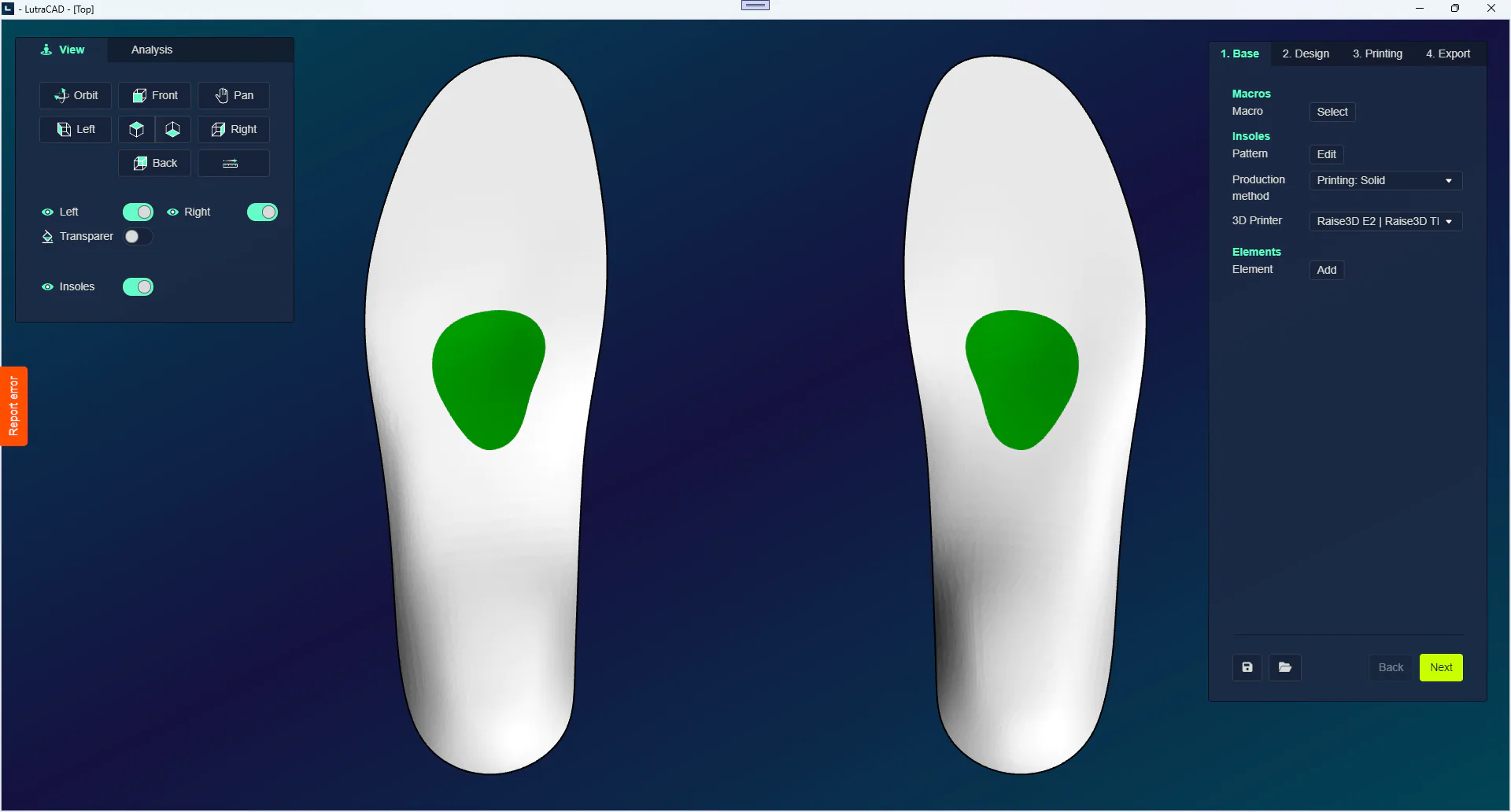

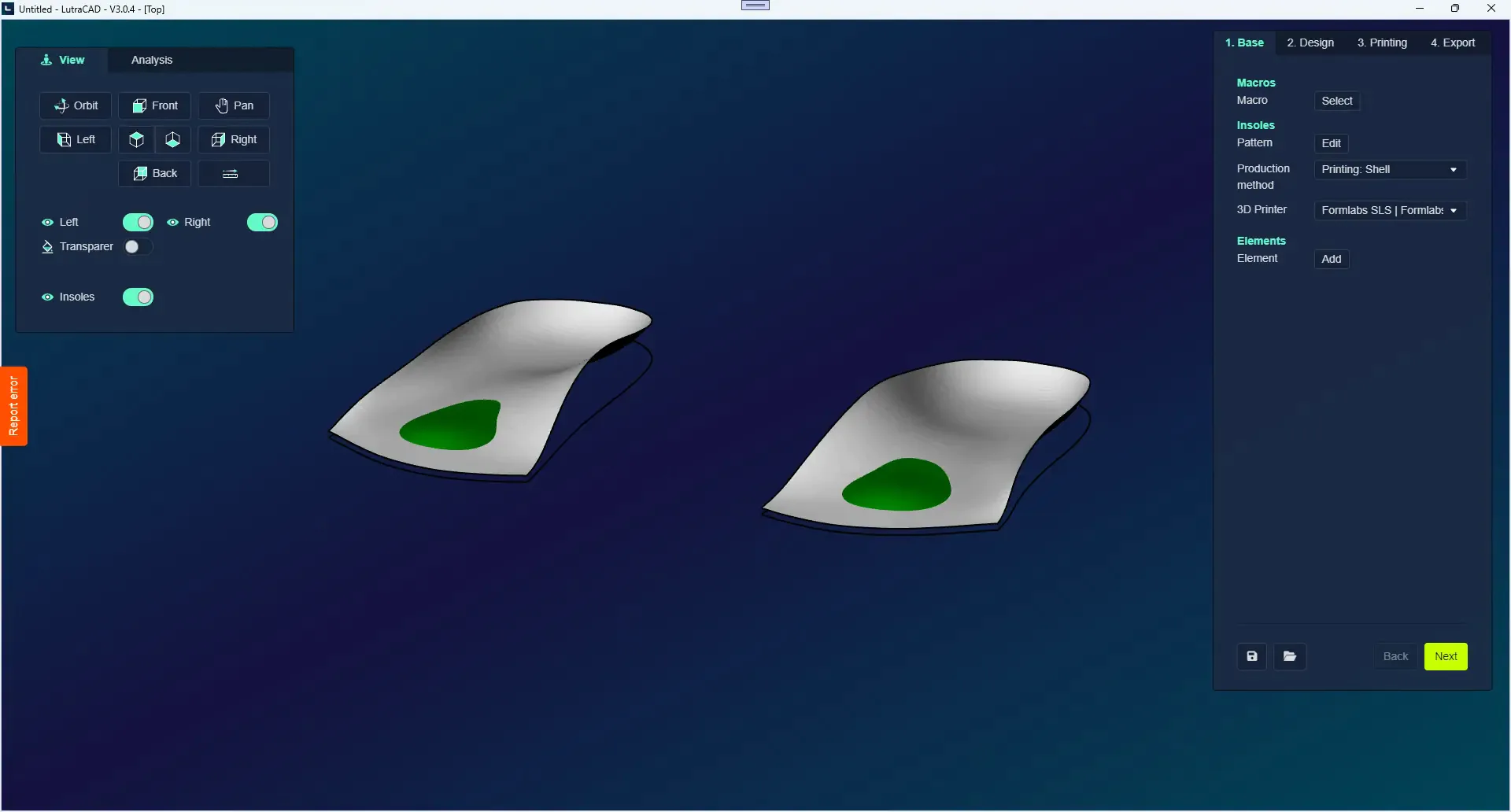

• طراحی کفی طبی سفارشی | Custom Insole Design
  ایجاد کفی بر اساس اسکن سه بعدی پا و طراحی مدل های Full Contact، Shell و Sensomotoric با اعمال اصلاحات اختصاصی.
• طراحی قالب کفش | Shoe Last Design
  ایجاد و اصلاح قالب کفش از کتابخانه، اسکن سه بعدی، Union Last یا مدل CAD واردشده و آماده سازی آن برای تولید.
• طراحی میدسول | Midsole Design
  تبدیل قالب کفش به میدسول، تعریف هندسه و خطوط برش و آماده سازی مستقل میدسول برای ماشین کاری یا چاپ سه بعدی.
• طراحی کفش تست | Test Shoe Design
  ایجاد مدل کفش تست و آماده سازی نمونه شفاف یا قابل تولید برای بررسی تناسب و اصلاح هندسه پیش از ساخت محصول نهایی.
• طراحی بریس و ارتز | Brace and Orthosis Design
  طراحی بریس های AFO و سایر محصولات ارتوپدی بر اساس هندسه و نیازهای اختصاصی فرد.
• پردازش اسکن و اندازه گیری | Scan and Measurement Processing
  مدیریت اسکن های دوبعدی و سه بعدی، داده های فشار و اندازه گیری های مرتبط با پروژه و آماده سازی آنها برای طراحی.
• طراحی پارامتریک و اصلاحات سفارشی | Custom Parametric Corrections
  اعمال عناصر اصلاحی، نواحی تخلیه فشار، منحنی ها، الگوها و تغییرات هندسی قابل تکرار روی محصولات.
• کتابخانه طراحی و ماکروها | Design Library and Macros
  ذخیره الگوها، عناصر، Sinkها، منحنی ها، لوگوها، جداول اندازه و توالی عملیات برای استفاده مجدد در پروژه های بعدی.
• تولید مسیر ماشین کاری | CNC Toolpath Generation
  تولید مسیرهای خشن کاری، پرداخت، برش کانتور، ماشین کاری دوطرفه و خروجی چهارمحوره متناسب با مشخصات ماشین.

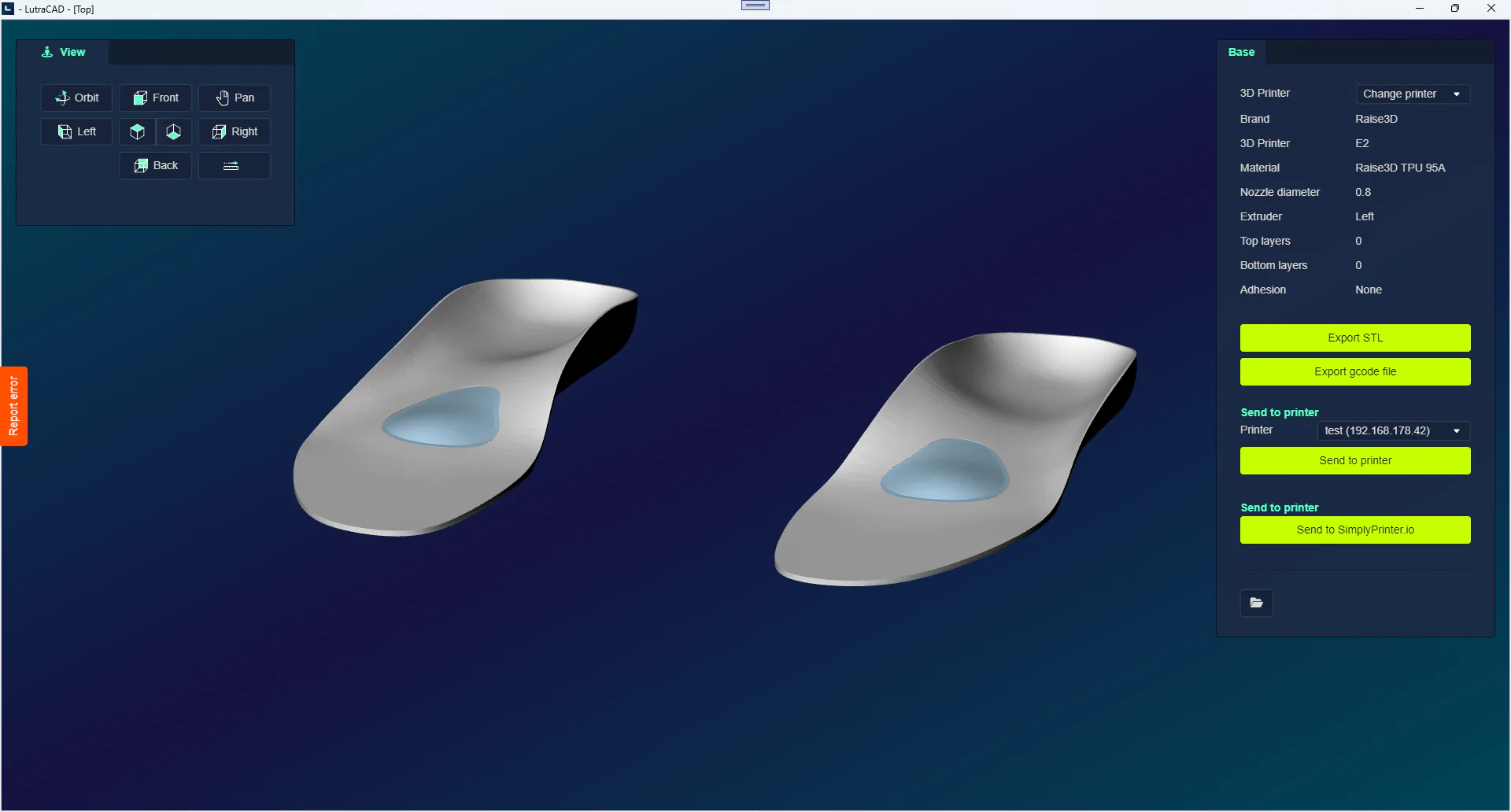

• آماده سازی و چاپ سه بعدی | 3D Printing Preparation
  تولید خودکار فایل چاپ، Slicing هندسه، تعریف نواحی با تراکم متفاوت، ساختارهای Lattice و ارسال مستقیم فایل به چاپگرهای شبکه.

ماژول ها و افزونه های مهم LutraCAD

• ماژول CAM
  ماژول رسمی تولید LutraCAD که طراحی را به مسیر ماشین کاری CNC و فایل چاپ سه بعدی تبدیل می کند و به صورت داخلی در نرم افزار ارائه شده و لایسنس جداگانه ندارد.
• LutraCAD Manager
  محیط مدیریت مشتریان، پروژه ها، سفارش ها، تولید، کتابخانه و تنظیمات که گردش کار عملیاتی مجموعه را مدیریت می کند.
• LutraCAD CAD
  هسته طراحی محصولات ارتوپدی برای ایجاد و اصلاح کفی، قالب کفش، میدسول، کفش تست و بریس در محیط سه بعدی.
• LutraCAD Production
  بخش آماده سازی و ارسال محصولات به ماشین های فرز و چاپگرهای سه بعدی، شامل پروفایل ماشین، مواد، صف تولید و خروجی ساخت.

کاربردهای تخصصی در صنایع

• صنایع تجهیزات ارتوپدی و ارتز و پروتز
  طراحی و تولید کفی های طبی، ارتزهای سفارشی و بریس های AFO بر اساس اسکن و اندازه گیری هر فرد.
• صنایع تولید کفش طبی
  طراحی قالب کفش، میدسول و کفش تست و انتقال مستقیم مدل به ماشین کاری یا چاپ سه بعدی.
• آزمایشگاه های ساخت کفی و ارتز سفارشی
  استانداردسازی فرآیند دریافت اسکن، طراحی، اصلاح، سفارش و تولید محصولات اختصاصی هر بیمار.
• کارخانه های تولید محصولات پوشیدنی ارتوپدی
  تولید بریس، اسپلینت و سایر محصولات سفارشی با استفاده از مدل سازی سه بعدی و تولید دیجیتال.
• مراکز تولید دیجیتال و CNC ارتوپدی
  تبدیل مستقیم مدل های طراحی شده به مسیرهای CNC و فایل های قابل استفاده در ماشین های فرز و چاپگرهای سه بعدی.
• آزمایشگاه های طراحی و نمونه سازی کفش
  ساخت سریع قالب، میدسول و کفش تست و اصلاح هندسه قبل از ورود محصول به تولید نهایی.
