Mastercam 2026.R2 طراحی و برنامه نویسی ماشین کاری CNC

نرم افزار Mastercam یکی از نرم افزارهای تخصصی CAD/CAM در صنعت تولید است که برای طراحی قطعات، برنامه نویسی ماشین های CNC و آماده سازی عملیات ماشین کاری استفاده میشود. این نرم افزار مدل هندسی قطعه را به مسیر حرکت ابزار تبدیل میکند و با کمک پست پردازنده، کد NC متناسب با کنترلر و پیکربندی ماشین تولید میکند. Mastercam در کارگاه های ماشین کاری، قالب سازی و خطوط تولید قطعات دقیق کاربرد گسترده ای دارد.

Mastercam عملیات متنوعی از فرزکاری دوبعدی و سه بعدی تا ماشین کاری چندمحوره، تراشکاری، فرز و تراش ترکیبی، وایرکات و ماشین کاری با CNC Router را پوشش میدهد. برنامه نویس میتواند با توجه به هندسه قطعه، جنس ماده خام، ابزار برش، محدودیت های ماشین و کیفیت سطح موردنیاز، استراتژی مناسب ماشین کاری را انتخاب کند. ابزارهای طراحی و ویرایش هندسه نیز امکان آماده سازی مدل برای تولید را در همان محیط فراهم میکنند.

فناوری Dynamic Motion یکی از قابلیت های شاخص Mastercam است که مسیر حرکت ابزار را با توجه به هندسه قطعه و میزان درگیری ابزار با ماده تنظیم میکند. این روش میتواند بار برشی را کنترل کند، حرکت های غیرضروری را کاهش دهد و از ظرفیت ابزار بهتر استفاده کند. در کنار آن، استراتژی های خشن کاری، پرداخت کاری، سوراخ کاری، شیارزنی و رزوه زنی برای تولید قطعات ساده و پیچیده در دسترس هستند.

Mastercam ابزارهای شبیه سازی و بررسی مسیر ابزار را نیز ارائه میدهد تا برنامه نویس بتواند حرکت ابزار، برداشت ماده و برخوردهای احتمالی را پیش از اجرای واقعی بررسی کند. سپس پست پردازنده متناسب با ماشین و کنترلر، مسیرهای ابزار را به کد NC تبدیل میکند. اعتبارسنجی پست پردازنده، تنظیمات ماشین و بررسی برنامه خروجی برای جلوگیری از خطاهای تولید ضروری است.

قابلیت های نرم افزار Mastercam

• فرزکاری دوبعدی | 2D Milling
  برنامه نویسی عملیات کانتور، پاکت تراشی، شیارزنی، سوراخ کاری، پخ زنی و رزوه زنی. پارامترهای عمق برش، سرعت پیشروی، دور اسپیندل و ورود و خروج ابزار برای شرایط قطعه و ماشین تنظیم میشوند.
• ماشین کاری سه بعدی | 3D Machining
  ایجاد مسیرهای خشن کاری و پرداخت کاری برای قطعات دارای سطوح آزاد، انحناها و فرم های پیچیده. این قابلیت در ساخت قالب، پره ها و قطعات با هندسه سه بعدی کاربرد دارد.
• ماشین کاری چندمحوره | Multiaxis Machining
  برنامه نویسی عملیات چهار و پنج محور، از جمله ماشین کاری همزمان، با کنترل جهت گیری ابزار و حرکت محورها. این روش امکان دسترسی به سطوح پیچیده را با استقرارهای کمتر قطعه فراهم میکند.
• فناوری حرکت پویا | Dynamic Motion
  تنظیم مسیر ابزار بر اساس هندسه قطعه و میزان درگیری ابزار با ماده. این فناوری برای کنترل بار برشی، کاهش حرکت های غیرضروری و بهبود بهره وری خشن کاری طراحی شده است.
• پرداخت کاری پیشرفته | Accelerated Finishing
  استفاده از استراتژی های پرداخت کاری پیشرفته برای رسیدن به کیفیت سطح موردنیاز در زمان کمتر. پشتیبانی از ابزارهای بشکه ای و سایر ابزارهای تخصصی به استراتژی و پیکربندی مورد استفاده بستگی دارد.
• برنامه نویسی تراشکاری | CNC Lathe Programming
  تعریف عملیات خشن کاری، پرداخت کاری، شیارزنی، رزوه زنی، سوراخ کاری و برش نهایی برای قطعات دورانی. مسیر ابزار و شرایط برش بر اساس هندسه قطعه و امکانات ماشین تنظیم میشوند.
• ماشین کاری ترکیبی فرز و تراش | Mill-Turn Machining
  برنامه نویسی ماشین های چندکاره ای که عملیات فرزکاری و تراشکاری را در یک دستگاه انجام میدهند. هماهنگ سازی عملیات میتواند تعداد استقرارهای قطعه، جابه جایی بین ماشین ها و زمان تولید را کاهش دهد.
• برنامه نویسی وایرکات | Wire EDM Programming
  تولید مسیر برش برای ماشین های تخلیه الکتریکی با سیم، شامل عملیات دوبعدی و چهارمحوره در پیکربندی های پشتیبانی شده. این قابلیت برای ساخت قالب ها، سنبه ها و قطعات رسانای دقیق کاربرد دارد.

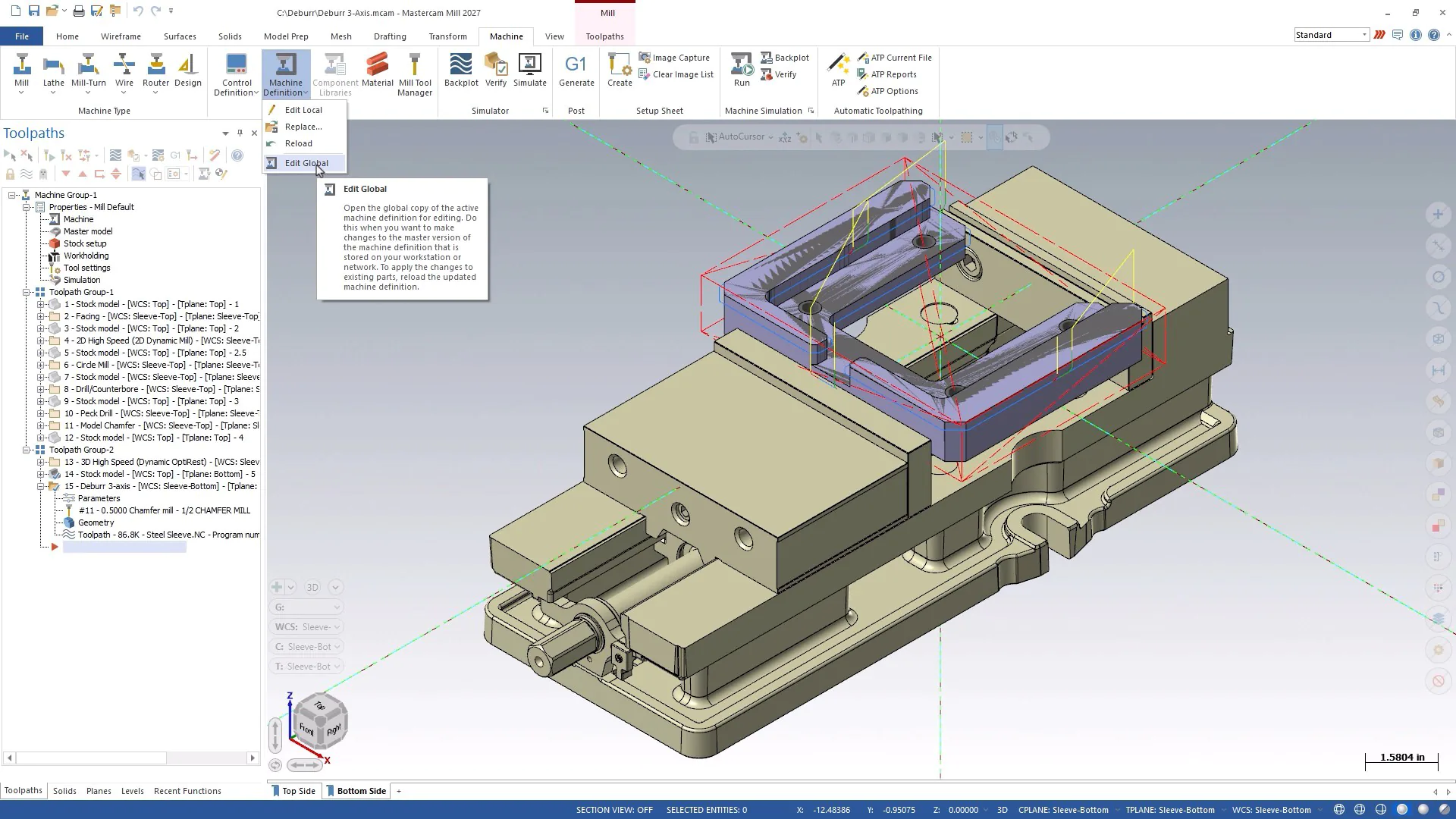

• شبیه سازی و بررسی برخورد | Toolpath Simulation and Collision Checking
  بررسی حرکت ابزار، نگهدارنده، قطعه خام و اجزای ماشین برای شناسایی برخوردهای احتمالی و حرکت های نامناسب. شبیه سازی دقیق به تعریف صحیح ماشین، ابزار و پست پردازنده وابسته است.
• تولید کد ماشین CNC | NC Code Generation
  تبدیل مسیرهای ابزار به کدهای NC از طریق پست پردازنده متناسب با کنترلر و پیکربندی دستگاه. خروجی باید پیش از اجرا از نظر توالی حرکت ها، مختصات و فرمان های کنترلی بررسی شود.

محصولات و افزونه های اصلی Mastercam

• Mastercam Design
  ابزارهای طراحی و آماده سازی هندسه شامل مدل سازی سیمی، سطحی و حجمی، اصلاح مدل های واردشده و آماده سازی قطعه برای برنامه نویسی CAM. این محصول به صورت مستقل نیز عرضه میشود و ابزارهای CAD در مجموعه های اصلی CAM هم ارائه میشوند.
• Mastercam Mill
  محیط برنامه نویسی فرزکاری CNC برای عملیات دوبعدی و سه بعدی، از پاکت تراشی و سوراخ کاری تا خشن کاری و پرداخت کاری قطعات پیچیده.
• Mastercam Multiaxis
  مجموعه ابزارهای برنامه نویسی ماشین کاری چندمحوره برای قطعات پیچیده، از جمله پره ها، پروانه ها و سطوح با دسترسی دشوار. قابلیت های فعال به محصول و مجوز انتخاب شده وابسته هستند.
• Mastercam Lathe
  محصول برنامه نویسی تراشکاری CNC برای قطعات دورانی و عملیات خشن کاری، پرداخت، شیارزنی، رزوه زنی و سوراخ کاری.
• Mastercam Mill-Turn
  راهکار برنامه نویسی ماشین های ترکیبی فرز و تراش که عملیات چندگانه و هماهنگی مسیر ابزارها را بر اساس قابلیت های ماشین مدیریت میکند.
• Mastercam Swiss Solutions
  راهکار برنامه نویسی ماشین های تراش سوئیسی که با ترکیب قابلیت های Mill و Lathe و پست پردازنده متناسب، برای تولید قطعات کوچک و دقیق استفاده میشود.
• Mastercam Wire
  محیط برنامه نویسی ماشین های وایرکات EDM برای تولید مسیرهای برش و کنترل عملیات سیمی در پیکربندی های دوبعدی و چهارمحوره پشتیبانی شده.
• Mastercam Router
  راهکار برنامه نویسی CNC Router برای برش، شیارزنی، سوراخ کاری، حکاکی و ماشین کاری ورق ها و قطعات. امکانات چیدمان قطعات، ماشین کاری چندمحوره و ابزارهای ویژه به پیکربندی انتخاب شده بستگی دارند.

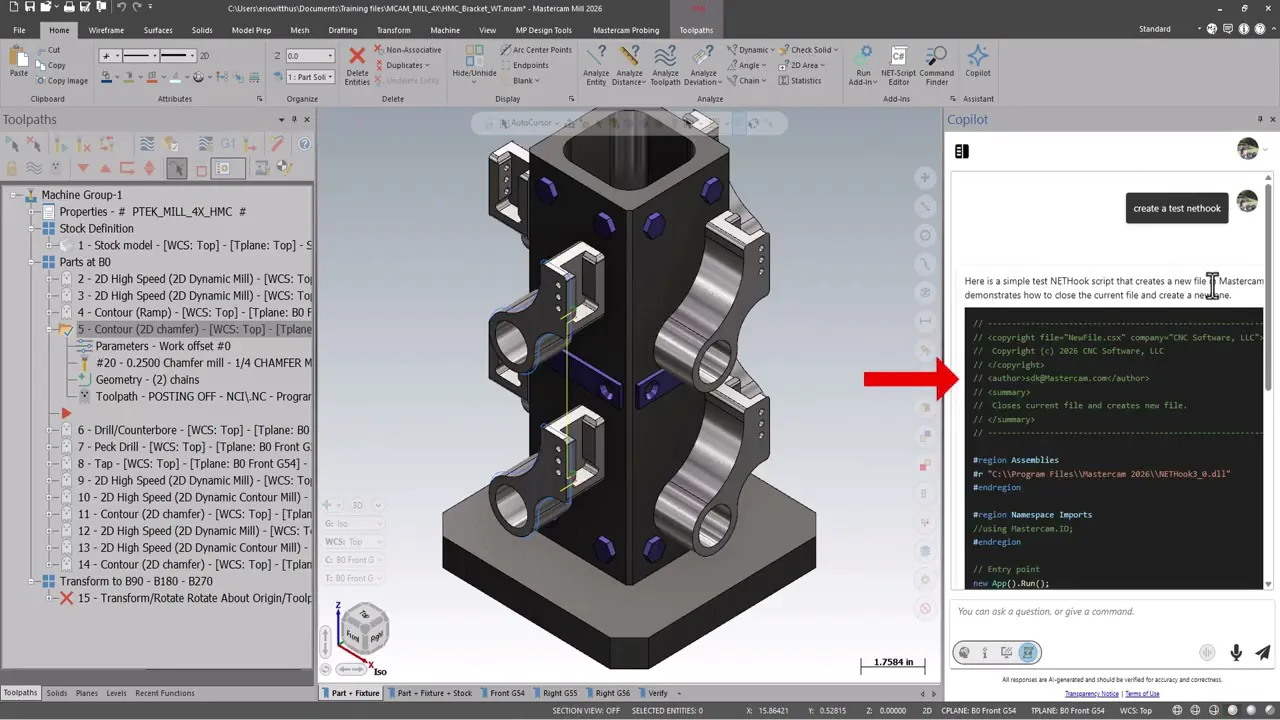

• Mastercam Copilot
  دستیار مبتنی بر هوش مصنوعی در محیط Mastercam که برای دریافت راهنمایی و کمک به برخی فعالیت های برنامه نویسی از طریق متن یا صدا طراحی شده است. امکانات قابل استفاده به نسخه و مجوز نرم افزار وابسته هستند.
• Mastercam Probing
  ابزارهای یکپارچه سازی عملیات اندازه گیری با پروب و تجهیزات تنظیم ابزار در گردش کار CNC. امکاناتی مانند اندازه گیری حین فرایند و پایش ابزار به تجهیزات و کنترلرهای پشتیبانی شده وابسته هستند.

کاربردهای تخصصی در صنایع

• قالب سازی و ساخت قالب های تزریق پلاستیک
  ماشین کاری حفره، ماهیچه، سطوح آزاد و جزئیات پیچیده قالب با مسیرهای خشن کاری و پرداخت کاری سه بعدی. انتخاب استراتژی مناسب به کاهش زمان ساخت و بهبود کیفیت سطح قالب کمک میکند.
• صنایع هوافضا و قطعات توربین
  برنامه نویسی ماشین کاری پره ها، پروانه ها و قطعات سازه ای دارای هندسه پیچیده با استفاده از استراتژی های چندمحوره. کنترل جهت ابزار و بررسی برخورد برای حفظ دقت و جلوگیری از آسیب به قطعه و ماشین اهمیت دارد.
• تولید قطعات خودرو
  ساخت قطعات موتور، اجزای انتقال قدرت، محفظه ها و قطعات دقیق با فرزکاری و تراشکاری CNC. شبیه سازی مسیر و آماده سازی کد NC به کاهش خطاهای برنامه نویسی و تکرارپذیری تولید کمک میکند.
• تولید تجهیزات پزشکی و قطعات دقیق
  برنامه نویسی ماشین کاری ابزارهای پزشکی، قطعات دقیق و برخی اجزای ایمپلنت بر اساس هندسه و جنس ماده. انتخاب مسیر ابزار و شرایط برش باید با الزامات فنی و کنترل کیفیت محصول هماهنگ باشد.
• کارگاه های ماشین کاری و تولید سفارشی
  تولید شفت، بوش، اتصالات، قطعات دارای شیار و حفره و سفارش های متنوع صنعتی. قابلیت استفاده از محصولات فرزکاری، تراشکاری و Mill-Turn امکان برنامه ریزی چند نوع ماشین را در یک محیط فراهم میکند.
• صنایع چوب، مبلمان و مواد مرکب
  برنامه نویسی CNC Router برای برش پنل، ایجاد شیار و حفره، حکاکی و تولید قطعات دوبعدی و سه بعدی. قابلیت چیدمان قطعات روی ورق میتواند مصرف ماده اولیه و ضایعات تولید را کاهش دهد.
