MEscope v19 تحلیل پیشرفته ارتعاشات و رفتار دینامیکی ماشین آلات

MEscope یک نرم افزار تخصصی برای تحلیل تجربی ارتعاشات و دینامیک سازه ها و ماشین آلات است که داده های اندازه گیری شده از شتاب سنج ها، حسگرهای نیرو، سامانه های جمع آوری داده و تجهیزات صوتی را به اطلاعات قابل تحلیل تبدیل می کند. این نرم افزار به مهندس اجازه می دهد رفتار واقعی یک سازه یا ماشین را به صورت سه بعدی مشاهده کند و محل، جهت و شدت حرکت و ارتعاش اجزای مختلف را به شکلی بسیار واضح بررسی کند.

قدرت اصلی MEscope در تحلیل چیزی است که صرفا از روی یک نمودار ارتعاشی به راحتی قابل تشخیص نیست. نرم افزار داده های چندکاناله زمانی و فرکانسی را روی مدل سه بعدی سازه قرار می دهد و حرکت واقعی آن را به صورت پویانمایی نمایش می دهد. به این ترتیب مهندس می تواند تشخیص دهد کدام قسمت سازه بیش از حد حرکت می کند، کدام اجزا نسبت به یکدیگر حرکت متفاوتی دارند و ارتعاش شدید در چه ناحیه ای اتفاق می افتد.

MEscope برای تحلیل شکل تغییرمکان حین کار، تحلیل مودال، تحلیل مودال عملیاتی، تحلیل ارتعاش و صدا، اصلاح رفتار دینامیکی سازه و تحلیل تجربی مجموعه ای از ابزارهای تخصصی در اختیار مهندس قرار می دهد. داده های توابع پاسخ فرکانسی نیز می توانند وارد نرم افزار شوند تا فرکانس های طبیعی، شکل مودها، میرایی و سایر مشخصات دینامیکی سازه استخراج شوند. این رویکرد، MEscope را به ابزاری قدرتمند برای پیدا کردن علت واقعی ارتعاش و نویز تبدیل کرده است.

کاربرد MEscope زمانی اهمیت بیشتری پیدا می کند که یک تجهیز واقعی با رفتار پیش بینی شده در طراحی تفاوت داشته باشد. در چنین شرایطی می توان رفتار واقعی دستگاه را اندازه گیری کرد، مدل سه بعدی آن را با داده های آزمایش مرتبط ساخت و منبع ارتعاش یا پدیده تشدید را مستقیما روی سازه مشاهده کرد. از تحلیل قطعات خودرو و ماشین آلات دوار تا تجهیزات صنعتی، سازه ها و سامانه های صوتی، MEscope برای عیب یابی ارتعاش، کاهش نویز، تعیین مشخصات دینامیکی و بهبود طراحی استفاده می شود.

قابلیت های نرم افزار MEscope

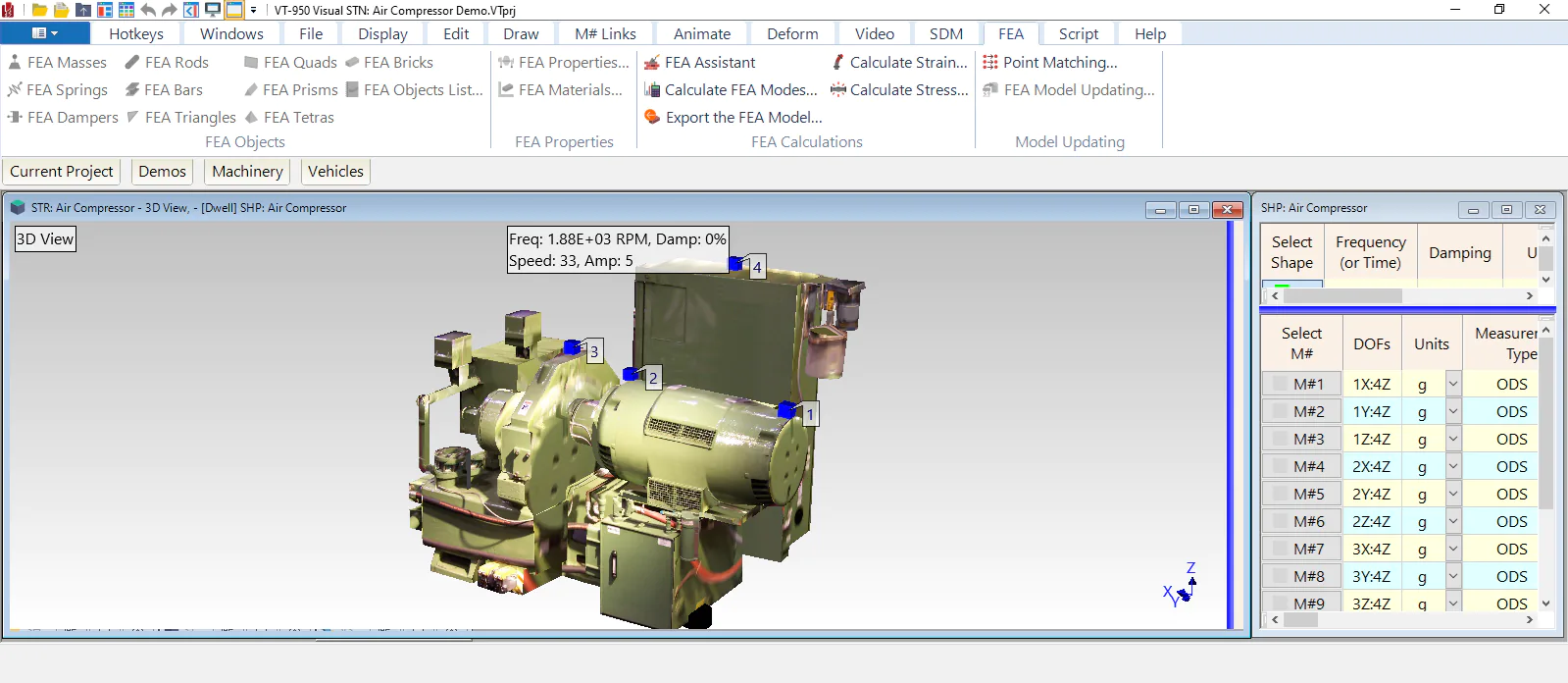

• تحلیل شکل تغییرمکان حین کار
  نمایش حرکت واقعی سازه یا ماشین در شرایط کاری و مشخص کردن نواحی دارای ارتعاش بیش از حد.
• تحلیل مودال تجربی
  استخراج فرکانس های طبیعی، شکل مودها و میرایی سازه از داده های آزمایش ارتعاش.
• تحلیل مودال عملیاتی
  شناسایی رفتار دینامیکی سازه در شرایط واقعی کار بدون نیاز به اعمال تحریک کنترل شده.

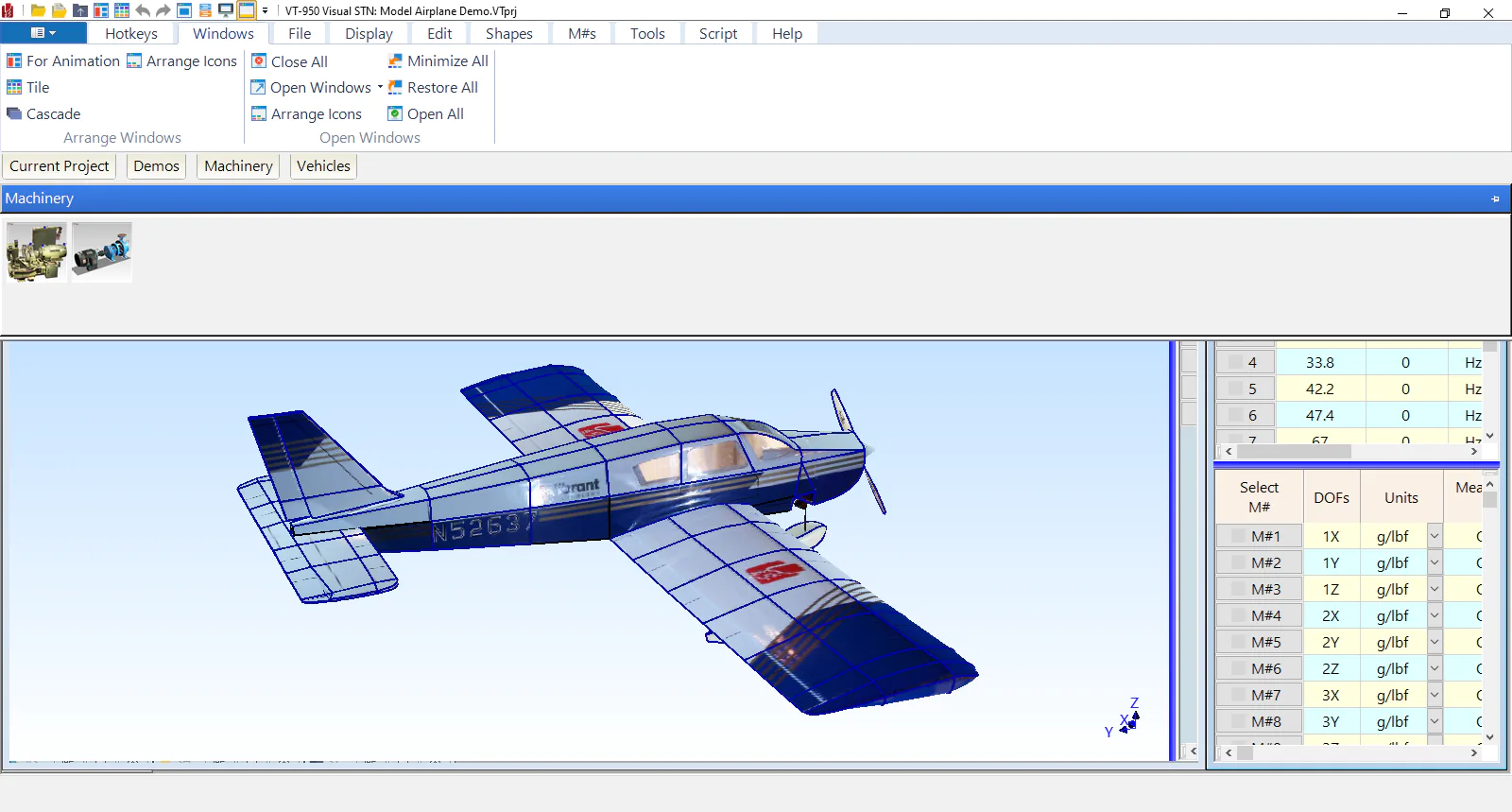

• پویانمایی سه بعدی ارتعاش
  نمایش حرکت اندازه گیری شده روی مدل سه بعدی برای مشاهده مستقیم نحوه حرکت کل سازه و اجزای آن.
• تحلیل تابع پاسخ فرکانسی
  پردازش و بررسی توابع پاسخ فرکانسی برای شناسایی رفتار دینامیکی و مشخصات ارتعاشی سیستم.
• پردازش سیگنال های ارتعاشی
  پردازش داده های زمانی و فرکانسی چندکاناله و آماده سازی آنها برای تحلیل های دینامیکی و مودال.
• تحلیل ارتعاش و صدا
  بررسی همزمان رفتار ارتعاشی و صوتی برای شناسایی ارتباط میان حرکت سازه و تولید نویز.
• اصلاح رفتار دینامیکی سازه
  بررسی تغییرات پیشنهادی در جرم، سختی و سایر مشخصات سازه برای پیش بینی تاثیر آنها بر رفتار دینامیکی.
• تحلیل تجربی سازه
  ارتباط دادن نتایج اندازه گیری واقعی با مدل هندسی برای ارزیابی رفتار سازه در شرایط واقعی.
• پایش ارتعاش ماشین آلات
  تحلیل رفتار ارتعاشی ماشین های در حال کار و بررسی تغییرات آن برای شناسایی شرایط غیرعادی و مشکلات دینامیکی.

ماژول ها و افزونه های مهم MEscope

• ماژول Visual ODS
  نمایش سه بعدی شکل تغییرمکان سازه و ماشین در شرایط کاری.
• ماژول Visual Modal
  تحلیل مودال و نمایش پویانمایی شکل مودهای سازه.
• ماژول Visual Modal Pro
  تحلیل مودال پیشرفته و بررسی دقیق تر مشخصات دینامیکی سازه.
• ماژول Visual SDM
  بررسی و اصلاح رفتار دینامیکی سازه و پیش بینی اثر تغییرات طراحی.
• ماژول Advanced Signal Processing
  پردازش پیشرفته داده های ارتعاشی و آماده سازی سیگنال ها برای تحلیل.
• ماژول Multi-Reference Modal Analysis
  تحلیل مودال با چند نقطه تحریک یا چند مرجع اندازه گیری.
• ماژول Operating Modal Analysis
  استخراج مشخصات مودال سازه از داده های اندازه گیری شده در شرایط کار.
• ماژول Vibro-Acoustic Analysis
  تحلیل ارتباط میان ارتعاش سازه و میدان صوتی ایجاد شده.
• ماژول Dynamics Modeling & Simulation
  مدل سازی و بررسی رفتار دینامیکی سیستم بر اساس داده های تجربی.
• ماژول Experimental FEA
  ارتباط دادن نتایج آزمایش های دینامیکی با تحلیل اجزای محدود.

کاربردهای تخصصی در صنایع

• خودروسازی و قطعه سازی
  شناسایی ارتعاش بدنه، داشبورد، قطعات داخلی، اجزای موتور و منابع ایجاد نویز.
• ماشین آلات دوار
  بررسی ارتعاش موتور، پمپ، کمپرسور، توربین و سایر تجهیزات دوار در شرایط واقعی کار.
• صنایع نیروگاهی
  تحلیل رفتار دینامیکی توربین، ژنراتور، تجهیزات دوار و سازه های نگهدارنده.
• صنایع نفت، گاز و پتروشیمی
  عیب یابی ارتعاش پمپ ها، کمپرسورها، تجهیزات دوار و سازه های صنعتی.
• صنایع هوافضا
  تعیین مشخصات دینامیکی سازه ها و قطعات و بررسی ارتعاش در آزمون های زمینی و عملکردی.
• ماشین سازی و تجهیزات صنعتی
  شناسایی منابع ارتعاش، بررسی تشدید و اصلاح رفتار دینامیکی ماشین آلات.
• تجهیزات ریلی و حمل ونقل
  بررسی ارتعاش بدنه، اجزای سازه ای و تجهیزات نصب شده روی وسایل نقلیه.
• آزمون و توسعه محصول
  مقایسه رفتار واقعی نمونه ساخته شده با مشخصات مورد انتظار و اصلاح طراحی بر اساس نتایج آزمایش.
