Paulin Research Group (PRG) 2025.4 تحلیل مخازن تحت فشار

مجموعه نرم افزار Paulin Research Group (PRG) پیشرفته‌ترین ابزار تحلیلی در حوزه طراحی و تحلیل مخازن تحت فشار و سیستم های لوله کشی است. از مهم‌تریننرم افزار های مجموعه Paulin Research Group می‌توان به FE107, NozzlePRO, FEPIPE و PVPTPro اشاره کرد که هر یک با تمرکز بر تحلیل تنش‌های موضعی و کلی در اجزای تحت بارهای مکانیکی و حرارتی طراحی شده‌اند. در نسخه 2025.4 ازنرم افزار PVPTPro، قابلیت‌های تحلیل غیرخطی پیشرفته، از جمله روش arc-length برای تحلیل کمانش حرارتی، افزوده شده که امکان شبیه‌سازی دقیق‌تری از رفتارهای غیرخطی مواد در دماهای بالا را فراهم می‌سازد. همچنین امکان مدل‌سازی همزمان تا هشت نازل یا اتصال، تحول بزرگی در دقت تحلیل‌های محلی و برهم‌کنش‌های سازه‌ای ایجاد کرده است.

نرم افزار PRG به طور کامل با استانداردهای صنعتی ASME B31.1، B31.3، و بخش VIII کد ASME BPVC تطابق دارند و برای مهندسان طراحی در صنایع نفت، گاز، پتروشیمی و نیروگاهی ابزاری قدرتمند به شمار می‌آیند. از دیگر ویژگی‌های برجسته نسخه جدید می‌توان به بهبود در الگوریتم‌های مش‌بندی اتوماتیک، پشتیبانی از تحلیل نازل‌های روی سطوح شیب‌دار و کج، و امکان مدلسازی دقیق جوش‌ها و تنش‌های باقی‌مانده اشاره کرد که همه این‌ها به تحلیل قابل‌اعتمادتر و طراحی ایمن‌تر تجهیزات منجر می‌شوند.

مهم ترین ماژول های نرم افزار Paulin Research Group (PRG)

• NozzlePRO
  NozzlePRO یک ابزار تحلیل سریع المان محدود (FEA) برای اتصالات نازل‌ها، زانویی‌ها، تقویت‌کننده‌ها و اتصالات در مخازن تحت فشار است. این نرم افزار با الگوریتم‌های خودکار مش‌بندی و تحلیل، به مهندسان اجازه می‌دهد تنش‌های ناشی از بارهای مکانیکی، حرارتی و فشاری را در نقاط اتصال بررسی کنند.
• FE107
  این نرم افزار به‌طور خاص برای تحلیل تنش‌های محلی در اجزای تحت فشار مطابق با استاندارد ASME Section VIII, Division 2 Appendix 4 و 5 است.
• FEPIPE
  FEPIPE به‌منظور انجام تحلیل دقیق سه‌بعدی اجزای پیچیده لوله‌کشی مانند خم‌ها، اتصالات، سه‌راهی‌ها و نازل‌ها با پشتیبانی از استاندارد ASME B31 است.
• PVPTPro
  PVPTPro برای تحلیل پیشرفته نازل‌ها، نازل‌های خوشه‌ای، و بارگذاری‌های پیچیده در پوشش‌های کروی و استوانه‌ای مورد استفاده قرار می‌گیرد. این نرم افزار از تحلیل غیرخطی، تحلیل کمانش حرارتی و بارگذاری چندمحوره پشتیبانی می‌کند و برای طراحی دقیق تحت بارهای ترکیبی توسعه یافته است.
• MatPRO
  MatPRO یک پایگاه داده جامع مواد است که اطلاعات مکانیکی و حرارتی مواد مختلف را فراهم می‌کند.
• FESIF
  FESIF ابزاری برای محاسبه دقیق فاکتورهای شدت تنش (SIF) در اتصالات لوله‌کشی و نازل‌ها بر اساس گزارش ST-LLC 07-02 PRG/ASME است.
• Konnect
  Konnect یک ماژول پیشرفته برای یکپارچه‌سازی مدل‌های CAD بانرم افزار های تحلیل المان محدود PRG است.
• Vessel Link
  Vessel Link ابزاری برای تحلیل اتصالات ساختاری مانند گیره‌ها، پایه‌های نگهدارنده و نقاط بلندکردن در مخازن تحت فشار است.

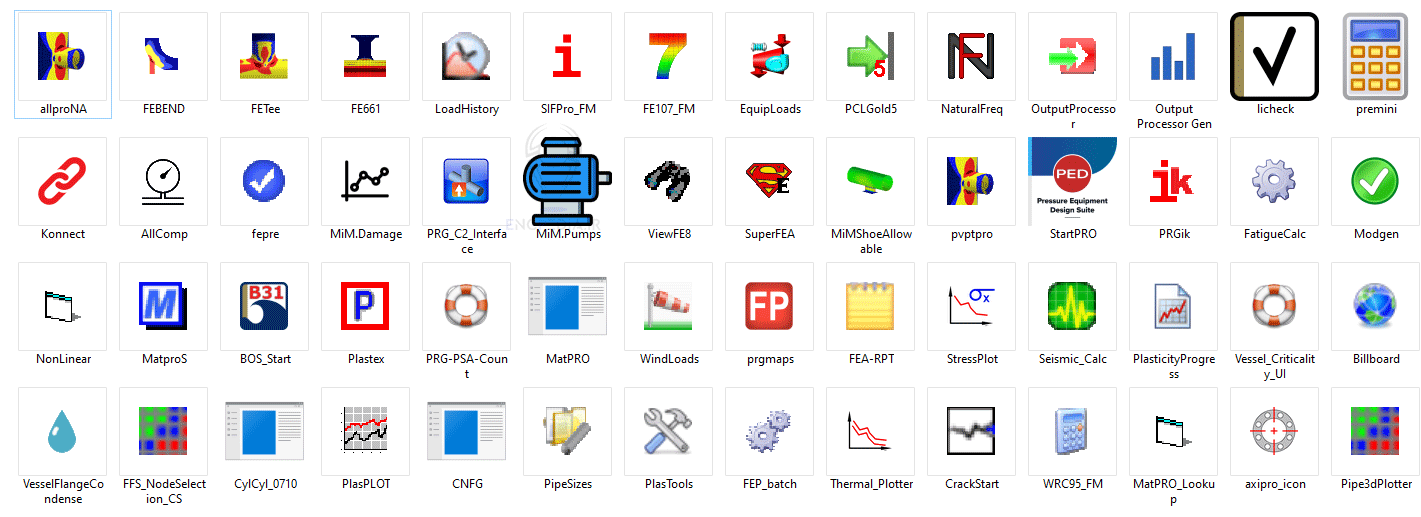

برای مشاهده اطلاعات کامل نرم افزار Paulin Research Group (PRG) جهت طراحی و تحلیل مخازن تحت فشار و سیستم‌های لوله‌کشی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
