ProTreat 9 مدلسازی جذب و جداسازی گازهای صنعتی

ProTreat نرم افزاری برای طراحی و شبیه‌سازی عملیات جذب و جداسازی گاز در برج‌های فرآیندی در صنعت گاز محصول شرکت OGT است. نرم افزار ProTreat توسط شرکت Optimized Gas Treating توسعه یافته و به طور تخصصی برای مدلسازی دقیق فرآیندهای شیرین‌سازی گاز، حذف CO₂، H₂S و دیگر ناخالصی‌ها در محیط‌های مهندسی طراحی شده است. برخلاف نرم افزارهای عمومی شبیه‌سازی، نرم افزار ProTreat از مدل‌هایی استفاده می‌کند که به‌طور خاص برای محلول‌های آمینی و واکنش‌های شیمیایی بین گاز و مایع توسعه یافته‌اند. این امر باعث افزایش دقت محاسبات ترمودینامیکی و طراحی تجهیزات جذب می‌شود.

ین نرم افزار با استفاده از مدل‌سازی دقیق نرخ انتقال جرم و حرارت (rate-based)، توانایی پیش‌بینی عملکرد واقعی ستون‌های جذب، احیاء و برج‌های تقطیر را دارد، به‌گونه‌ای که نتایج آن بسیار به عملکرد واقعی واحد نزدیک است و ریسک طراحی یا عملیات را کاهش می‌دهد. ارزش حرفه‌ای ProTreat در ارائه تحلیل‌های مبتنی بر داده‌های واقعی سیستم‌ها، امکان بهینه‌سازی عملکرد و طراحی واحدهای تصفیه گاز و سولفور و همچنین پیش‌بینی رفتار سیستم تحت شرایط عملیاتی واقعی است.

نرم افزار ProTreat قابلیت شبیه‌سازی برج‌های دارای packing یا سینی را با دقت بالا دارد و امکان لحاظ‌کردن اثرات غیرایده‌آل نظیر انتقال جرم چندجزئی، گرادیان‌های دمایی و فازهای غیرتعادلی را فراهم می‌کند. این نرم افزار با واسط کاربری ساده اما علمی، مناسب مهندسان طراحی فرآیند، شیمی و بهره‌برداری است. همچنین به دلیل اعتبار مدل‌ها، نتایج حاصل از نرم افزار ProTreat در بسیاری از پروژه‌های صنعتی و گزارش‌های طراحی مورد پذیرش واحدهای عملیاتی و شرکت‌های EPC قرار گرفته است.

ماژول SulphurPro

ماژول SulphurPro بخشی از مجموعه OGT Suite است که برای شبیه‌سازی دقیق واحدهای بازیافت گوگرد (SRU) طراحی شده است. این ابزار با بهره‌گیری از مدل‌های انتقال جرم و حرارت همراه با سینتیک واکنش‌های شیمیایی مانند واکنش کلادس، امکان پیش‌بینی دقیق عملکرد برج‌ها، کندانسور، مبدل‌ها و مشعل را فراهم می‌کند.

ماژول ProBot

ماژول ProBot یک اپلیکیشن تحت اکسل است که به‌صورت خودکار عملکرد واحدهای فرآیندی را مانیتور کرده و در صورت انحراف از عملکرد انتظاری، پیشنهادات مهندسی ارائه می‌دهد. این ابزار با اتصال به سیستم‌های تاریخی داده (Historian یا DCS)، مقایسه آن‌ها با مدل شبیه‌سازی (ProTreat/SulphurPro) و ارائه توصیه برای اقدامات اصلاحی، موجب حفظ دانش مهندسی در سازمان‌ها می‌شود.

قابلیت‌های نرم افزار ProTreat

• شبیه‌سازی نرخ‌محور فرآیندهای گاز شیرین‌سازی | Rate-Based Gas Treating Simulation
  مدل‌سازی دقیق جذب CO2 و H2S در آمین‌ها و حلال‌های فیزیکی با در نظر گرفتن اثر تجهیزاتی واقعی.

• پشتیبانی از انواع حلال‌ها | Comprehensive Solvent Support
  شامل آمین‌های رایج، ترکیب‌های چندآمینه، حلال‌های فیزیکی و حلال‌های خاص صنعتی (Dow UCARSOL، INEOS GAS/SPEC، Eastman AdapT™ و غیره).

• طراحی و تحلیل برج‌های جذب | Absorber & Regenerator Design
  شبیه‌سازی عملکرد برج‌های جذب و احیاء با در نظر گرفتن توده‌های ساختاری، پرکن‌ها و صفحات.

• پیش‌بینی عملکرد سولفور | Sulfur Plant Simulation
  مدل‌سازی فرآیندهای تصفیه سولفور و حذف گازهای اسیدی در بخش‌های مختلف واحد با استفاده از داده‌های سینتیک واقعی.

• شبیه‌سازی فرآیندهای پیشرفته | Advanced Process Scope
  پشتیبانی از AGE (Enrichment)، Tail Gas Treating، Sour Water Stripping، Glycol Dehydration، HotPot و غیره.

• مدل‌سازی یونیت‌های CO2 Capture | CO2 Capture Simulation
  تحلیل فرایندهای حذف CO2 و کاربردهای مرتبط با تولید هیدروژن آبی و ترکیب‌های آمینه خاص.

• مدیریت داده‌های تجهیزات | Detailed Tower Internals Modeling
  مدل‌سازی دقیق اثر ساختارهای داخلی ستون‌ها روی انتقال جرم و هیدرولیک.

• پیش‌بینی خوردگی و عملکرد | Corrosion & Performance Prediction
  ارائه مدل‌های پیش‌بینی نرخ خوردگی و اثرات آن بر طراحی و عملکرد سیستم.

• بهینه‌سازی شرایط عملیاتی | Plant Optimization and Troubleshooting
  امکان تنظیم پارامترهای عملیاتی برای بهبود عملکرد و شناسایی مشکلات عملیاتی واقعی.

کابردهای تخصصی در صنعت

• شرکت های پالایش گاز طبیعی
  به منظور طراحی، شبیه سازی و بهینه سازی واحدهای شیرین سازی گاز (Gas Sweetening)، حذف H₂S و CO₂ و انتخاب حلال های آمینی مناسب.
• پالایشگاه های نفت و گاز
  به منظور طراحی واحدهای تصفیه گازهای فرآیندی، بازیابی آمین، کاهش خوردگی و بهینه سازی مصرف انرژی در واحدهای گاز اسیدی.
• صنایع LNG و CNG
  به منظور طراحی فرآیندهای پیش تصفیه گاز، حذف گازهای اسیدی قبل از مایع سازی و کنترل مشخصات خوراک واحدهای LNG.
• شرکت های مهندسی و مشاور (EPC)
  به منظور طراحی مفهومی (Conceptual Design)، طراحی پایه (FEED)، طراحی تفصیلی و ارزیابی عملکرد واحدهای تصفیه گاز.
• مراکز تحقیق و توسعه و دانشگاه ها
  به منظور مدل سازی فرآیندهای جذب و دفع گازهای اسیدی، توسعه حلال های جدید، تحلیل ترمودینامیکی و انجام مطالعات تحقیقاتی.

این نرم افزار در صنعت به عنوان شبیه‌ساز gas treating کاملاً نرخ‌محور شناخته می‌شود که برخلاف روش‌های مبتنی بر مراحل تئوریک، تأثیر واقعی تجهیزاتی مانند بست‌ها، صفحات ساختاری و پرکن‌ها را در فرآیند جذب و تقطیر مدل می‌کند. ProTreat همچنین با در اختیار داشتن بانک گسترده‌ای از حلال‌های معمول و خاص (از جمله آمین‌ها، حلال‌های فیزیکی و ترکیبات ترکیبی) امکان طراحی و بهینه‌سازی واحدهای مختلف را در سطح بسیار دقیق فراهم می‌آورد.

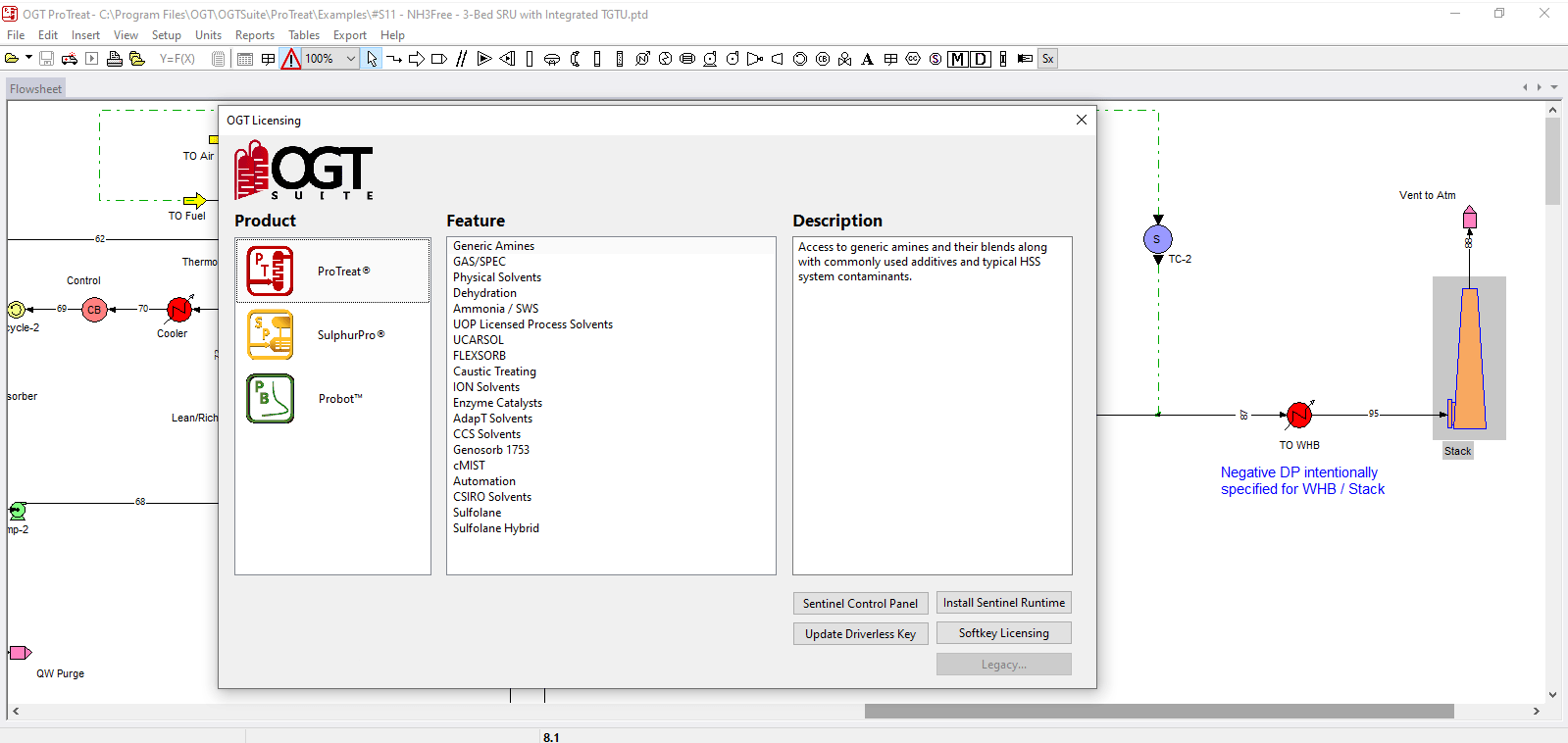

برای مشاهده اطلاعات کامل نرم افزار ProTreat جهت شبیه‌سازی عملیات جذب و جداسازی گاز به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
