SIMULIA Manatee 2025x تحلیل نویز و ارتعاش ماشین های الکتریکی

نرم افزار SIMULIA Manatee محصول Dassault Systèmes یک محیط تخصصی شبیه سازی برای ارزیابی و کنترل نویز و ارتعاشات ناشی از نیروهای الکترومغناطیسی در ماشین های الکتریکی (e-NVH) است. این نرم افزار از مراحل طراحی مفهومی و اولیه تا طراحی تفصیلی سامانه های الکتریکی، رفتار الکتریکی، مغناطیسی، دینامیک سازه و آکوستیک را در یک فرآیند چندفیزیکی بررسی می کند و به مهندسان اجازه می دهد منشأ اصلی نویز و ارتعاش را پیش از ساخت نمونه فیزیکی شناسایی کنند.

Manatee به طور ویژه برای موتورهای الکتریکی و درایوهای الکتریکی توسعه یافته و امکان تحلیل اثر نیروهای مغناطیسی بر استاتور، روتور، پوسته، یاتاقان ها و سایر اجزای مکانیکی را فراهم می کند. نرم افزار می تواند از مدل های الکترومغناطیسی، مدل های دینامیکی و مدال و مدل های آکوستیکی برای پیش بینی سطح نویز و ارتعاش استفاده کند و در مراحل اولیه طراحی، ریسک های مرتبط با رزونانس و نویز مغناطیسی را مشخص نماید.

یکی از قابلیت های مهم Manatee، تحلیل علت ریشه ای نویز و ارتعاش (Root Cause Analysis) است. ابزار Magnetic Force Signature Analysis می تواند فرکانس ها و شماره موج های نیروهای مغناطیسی را بررسی کرده و ریسک برخورد تحریکات الکترومغناطیسی با مودهای سازه ای را بدون نیاز به اجرای کامل تحلیل اجزای محدود مشخص کند. این قابلیت برای مقایسه سریع توپولوژی های مختلف موتور، ترکیب های شیار و قطب و گزینه های طراحی بسیار کاربردی است.

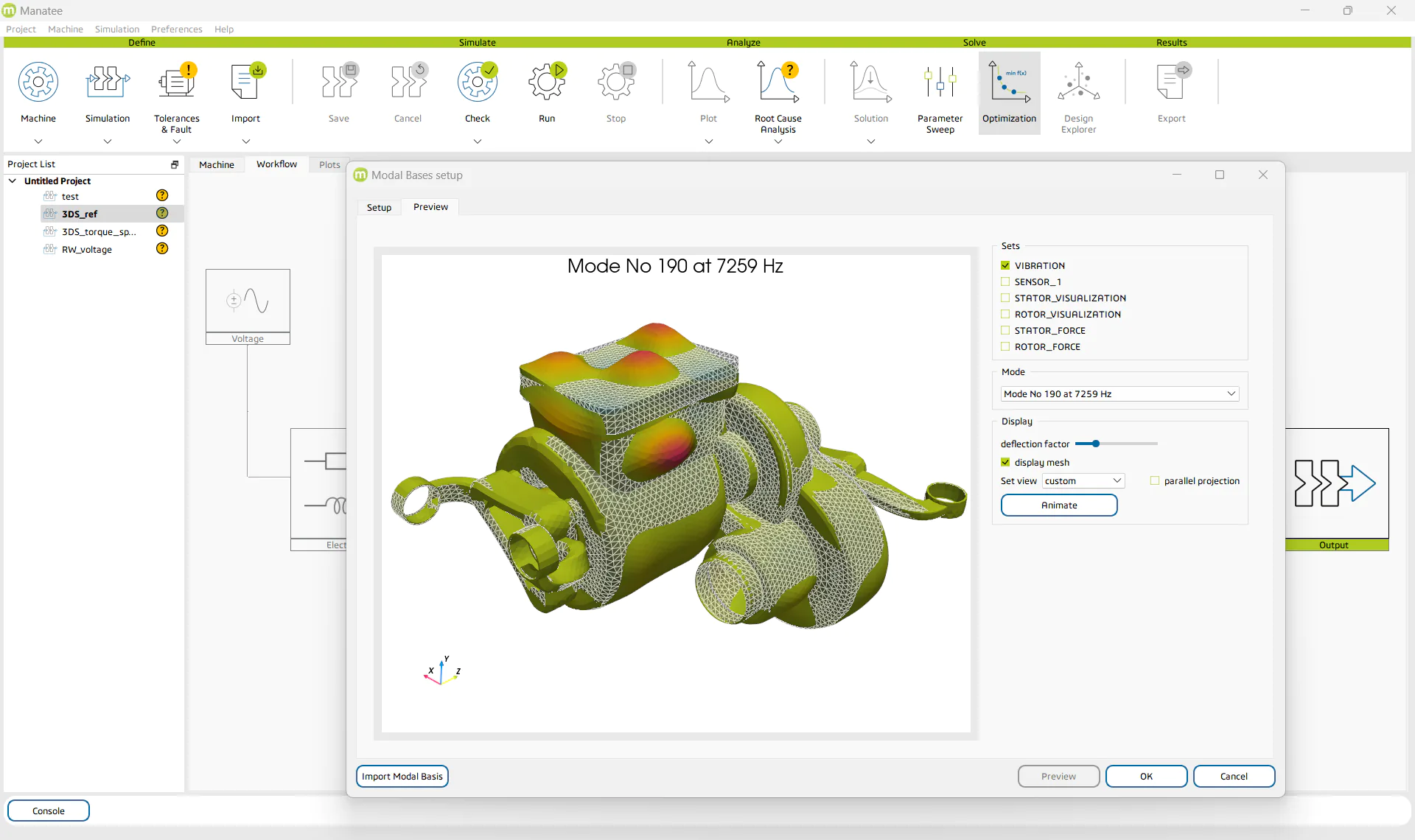

Manatee همچنین امکان استفاده از مدل مدال (Modal Basis) تولیدشده توسط نرم افزارهای تحلیل اجزای محدود مانند Abaqus را دارد و می تواند اطلاعات میدان مغناطیسی را از ابزارهایی مانند CST و Opera دریافت کند. در نتیجه، نرم افزار می تواند در یک زنجیره شبیه سازی صنعتی میان طراحی الکترومغناطیسی، تحلیل سازه ای و ارزیابی آکوستیکی قرار گیرد و فرآیند ارزیابی نویز ماشین الکتریکی را به شکل یکپارچه تر انجام دهد.

قابلیت‌های نرم افزار SIMULIA Manatee

🔺تحلیل نویز و ارتعاش الکترومغناطیسی | e-NVH Analysis
نویز و ارتعاش ناشی از نیروهای الکترومغناطیسی ماشین های الکتریکی را در مراحل مختلف طراحی تحلیل می کند و سطح عملکرد صوتی و ارتعاشی موتور و درایو را ارزیابی می نماید.

🔺تحلیل نیروهای مغناطیسی | Magnetic Force Analysis
نیروهای الکترومغناطیسی ایجادشده در اثر عملکرد موتور را محاسبه و مؤلفه های فرکانسی و فضایی آن ها را برای شناسایی منابع اصلی تحریک بررسی می کند.

🔺تحلیل امضای نیروهای مغناطیسی | Magnetic Force Signature Analysis
فرکانس ها و شماره موج های نیروهای مغناطیسی را تحلیل کرده و ریسک ایجاد رزونانس میان تحریکات مغناطیسی و مودهای سازه ای را در مراحل اولیه طراحی مشخص می کند.

🔺تحلیل دینامیک سازه | Structural Dynamics Analysis
پاسخ سازه موتور به نیروهای مغناطیسی را بررسی می کند و می تواند از مدل های تحلیلی، نیمه تحلیلی یا پایه های مدال استخراج شده از تحلیل اجزای محدود سه بعدی استفاده کند.

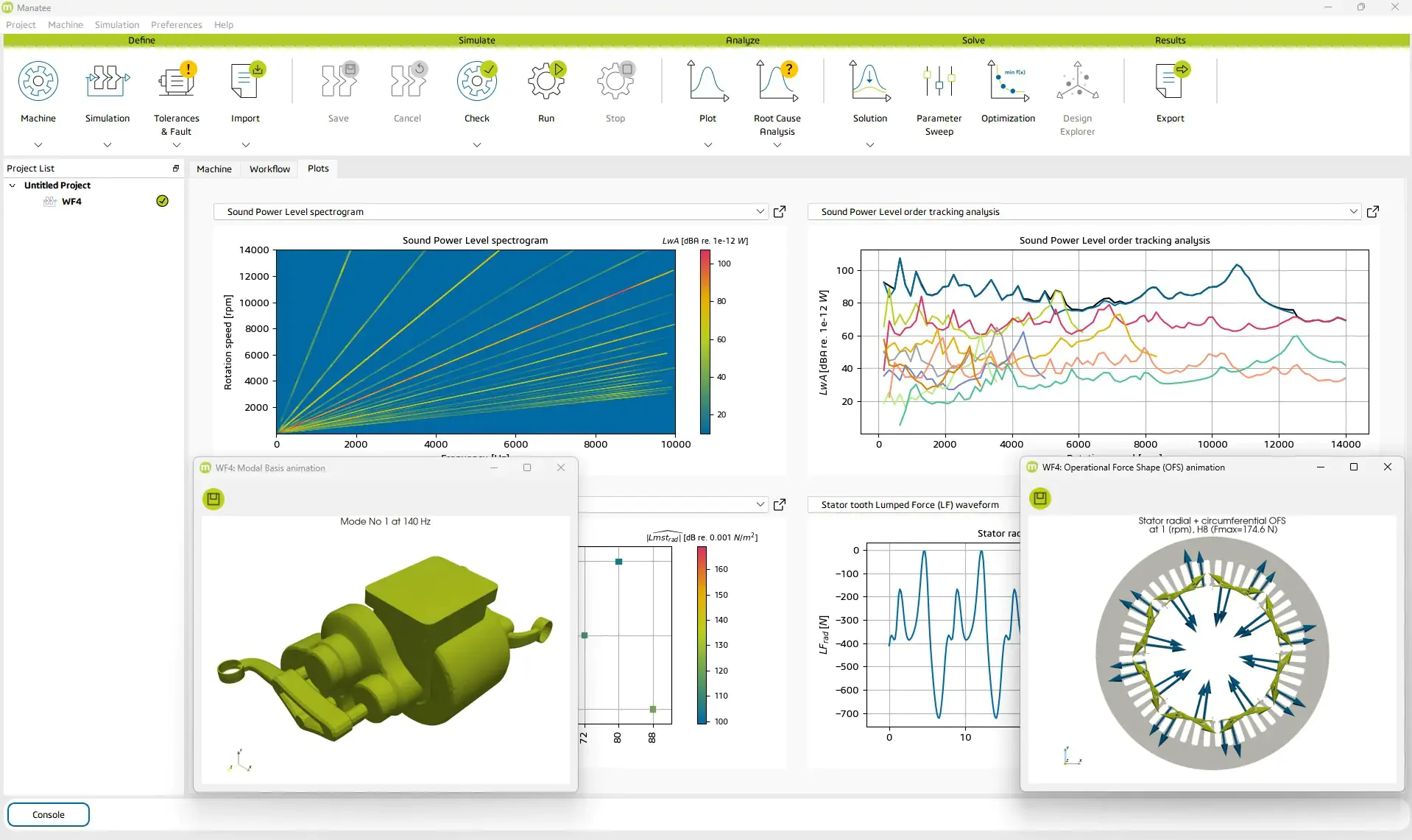

🔺تحلیل آکوستیکی و تابش صوت | Acoustic & Sound Radiation Analysis
تبدیل ارتعاشات سازه ای به نویز قابل شنیدن و انتشار صوت از سطح ماشین را ارزیابی می کند و امکان محاسبه شاخص هایی مانند توان صوتی را فراهم می سازد.

🔺تحلیل موتورهای الکتریکی در سرعت متغیر | Variable-Speed e-NVH
رفتار نویز و ارتعاش را در محدوده های مختلف سرعت و شرایط کاری موتور بررسی می کند و برای ارزیابی مسیرهای عملکردی واقعی درایوهای الکتریکی مناسب است.

🔺تحلیل پارامتریک | Parameter Sweep
تأثیر تغییر پارامترهای هندسی و کنترلی را بر عملکرد نویزی و ارتعاشی بررسی می کند و امکان مقایسه سریع گزینه های مختلف طراحی را فراهم می سازد.

🔺بهینه سازی طراحی | Design Optimization
برای پیدا کردن طراحی مناسب با هدف کاهش نویز و ارتعاش، پارامترهای ماشین را بررسی و گزینه های طراحی را با معیارهای چندگانه مقایسه می کند. روش هایی مانند بهینه سازی چندهدفه برای بررسی همزمان عملکرد الکترومغناطیسی و الزامات (NVH) قابل استفاده هستند.

🔺تکنیک های کاهش نویز مغناطیسی | Magnetic Noise Mitigation
تکنیک هایی مانند Skewing، Notching و Harmonic Current Injection را برای کاهش تحریکات مغناطیسی و کنترل نویز و ارتعاش در طراحی ماشین بررسی می کند.

🔺یکپارچه سازی با نرم افزارهای تحلیلی | CAE Interoperability
امکان دریافت داده از نرم افزارهای الکترومغناطیسی و سازه ای و استفاده از مدل های مدال تولیدشده توسط ابزارهای تحلیل اجزای محدود را فراهم می کند؛ از جمله ارتباط با CST، Opera و Abaqus.
