SKM Cable 3D 20 طراحی بهینه فرآیند نصب کابل

SKM Cable 3D یک ابزار پیشرفته سه‌بعدی برای شبیه سازی و تحلیل کشش کابل و فشار دیواره در طول فرآیند نصب کابل است. این نرم افزار قادر است تا به‌راحتی تنش‌های کششی تجمعی و فشارهای جانبی را در هر بخش از پروفایل کشش کابل محاسبه کرده و راهکارهای بهینه را برای طراحی و نصب کابل‌ها ارائه دهد. به‌وسیله ابزار گرافیکی نرم افزار SKM Cable 3D، کاربران می‌توانند ورودی‌ها را به‌طور بصری وارد کنند و تحلیل‌های سریع و دقیقی را دریافت نمایند که در تصمیم‌گیری‌های مهندسی کمک می‌کند. این ویژگی‌ها برای مهندسان و طراحان سیستم‌های قدرت بسیار ضروری است، زیرا در کاهش خطرات و هزینه‌های مربوط به آسیب کابل و نصب ناکارآمد مؤثر است.

یکی از ویژگی‌های برجسته نرم افزار SKM Cable 3D امکان شبیه‌سازی انواع مختلف پیکربندی کابل از جمله کابل‌های مثلثی، قفسه‌ای، و لوزی است که این نرم افزار را برای انواع مختلف پروفایل‌های کششی و کابل‌ها مناسب می‌سازد. علاوه بر این، این ابزار به طور خودکار کشش پیشرو و معکوس را در هر مرحله از پروفایل کشش محاسبه کرده و تحلیل‌هایی چون نسبت‌های گیر کردن، فضاهای آزاد و درصد پرشدگی را انجام می‌دهد. از آنجایی که نرم افزار SKM Cable 3D از کتابخانه‌های گسترده‌ای از انواع کابل‌ها، رایس‌وی‌ها و روان‌کننده‌ها پشتیبانی می‌کند، کاربران قادرند طراحی‌های مختلف را به راحتی بررسی کنند و در کوتاه‌ترین زمان، مناسب‌ترین گزینه‌ها را انتخاب نمایند.

قابلیت‌های نرم افزار SKM Cable 3D

• محاسبه دقیق کشش تجمعی کابل در طول پروفایل کشش (Cumulative pulling tension calculation)
• محاسبه فشار دیواره برای هر بخش از پروفایل کشش (Sidewall pressure calculation)
• محاسبه نسبت‌های گیرکردن، فضای خالی و درصد پرشدگی در مسیر کشش (Jam ratio, clearance, and fill percentage)
• شبیه‌سازی کشش‌های پیشرو و معکوس به‌طور خودکار در هر پروفایل کشش (Automatic forward and reverse pulls simulation)
• پشتیبانی از انواع پیکربندی‌های کابل از جمله مثلثی، قفسه‌ای، و لوزی (Simulating triangular, cradled, and diamond cable configurations)
• امکان کار با هر نوع کابل و پروفایل کشش (Versatility for any cable type and pulling profile)
• کتابخانه کابل، رایس‌وی و روان‌کننده برای انتخاب‌های سریع‌تر (Cable, raceway, and lubricant library)
• نمایش سه‌بعدی گرافیکی برای تحلیل بصری و دقیق‌تر (3D graphical display for detailed visualization)
• پشتیبانی از پروفایل‌های کششی نامحدود (Unlimited pulling profiles support)

کاربردهای تخصصی

• تحلیل کشش کابل و فشار دیواره برای نصب کابل‌های فشار قوی در سیستم‌های قدرت
• طراحی و بهینه‌سازی فرآیند نصب کابل برای کاهش هزینه‌ها و جلوگیری از آسیب به کابل‌ها
• شبیه‌سازی نصب کابل‌ها در پروژه‌های بزرگ مانند نیروگاه‌ها و تأسیسات صنعتی
• استفاده در مهندسی عمران برای طراحی مسیرهای کابل در پروژه‌های ساختمانی و زیرساختی
• بررسی و تحلیل فشارهای جانبی و کشش برای سیستم‌های برق‌رسانی هوایی و زیرزمینی

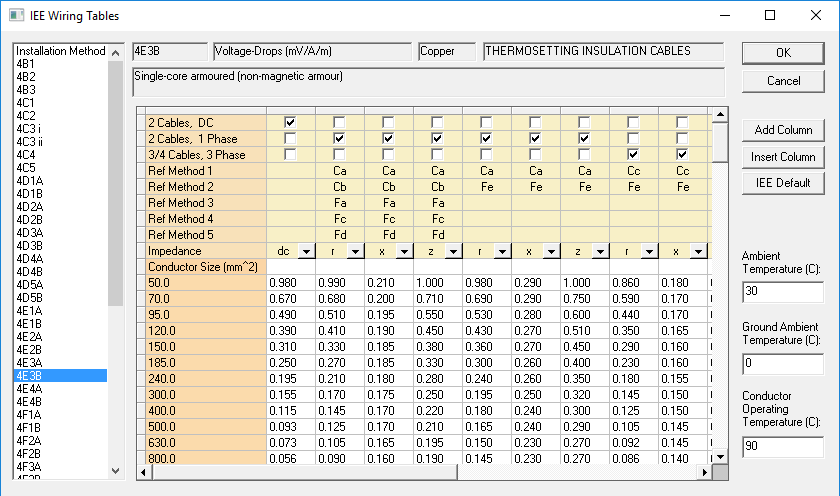

برای مشاهده اطلاعات کامل نرم افزار SKM Cable 3D جهت طراحی بهینه فرآیند نصب کابل به اینجا مراجعه کنید. در ادامه عکس هایی از محیط این نرم افزار نشان می دهیم.
