SPOOLCAD plus 2026 طراحی و ساخت خطوط لوله صنعتی

SPOOLCAD نرم افزاری تخصصی برای تهیه نقشه های Pipe Spool و پشتیبانی از فرآیند ساخت و مونتاژ خطوط لوله است که توسط PROCAD Software توسعه یافته است. این نرم افزار محیطی تخصصی برای ترسیم اسپول های لوله کشی، تعیین ابعاد، مشخصات ساخت و تهیه اطلاعات مورد نیاز کارگاه فراهم می کند.

ساختار SPOOLCAD بر مبنای مشخصات پروژه و استانداردهای ساخت تنظیم می شود و اطلاعاتی مانند Pipe Spec، ابعاد، اتصالات، جوش ها و اجزای اسپول را در نقشه ثبت می کند. قابلیت کنترل تطابق طراحی با استانداردهای تعریف شده نیز به کاهش خطاهای ترسیمی و ساخت کمک می کند.

یکی از بخش های مهم نرم افزار، تولید خودکار اطلاعات ساخت شامل BOM، Weld List، Weld Count، طول برش لوله، وزن اسپول و سطح رنگ آمیزی است. این اطلاعات می توانند مستقیما در نقشه یا در قالب گزارش های جداگانه برای واحدهای مختلف پروژه استفاده شوند.

SPOOLCAD همچنین امکان دریافت فایل های PCF و تبدیل اطلاعات خطوط لوله به نقشه های سه بعدی اسپول را فراهم می کند. خروجی های نرم افزار در قالب هایی مانند DWG، PDF، CSV، HTML و TXT قابل استفاده هستند و اطلاعات پروژه را بین واحدهای طراحی، ساخت، کنترل کیفیت، تامین و حسابداری منتقل می کنند.

قابلیت های نرم افزار SPOOLCAD

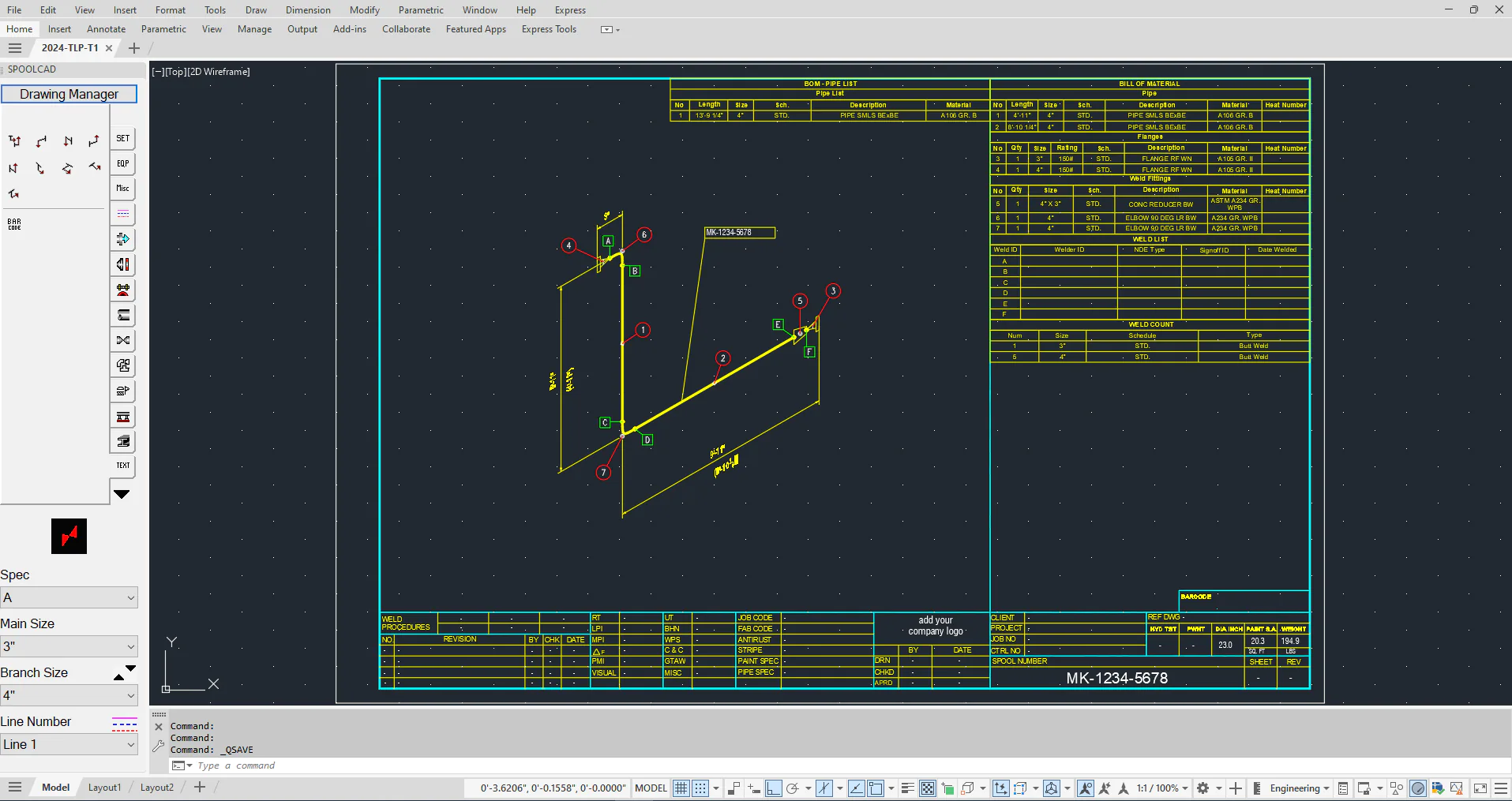

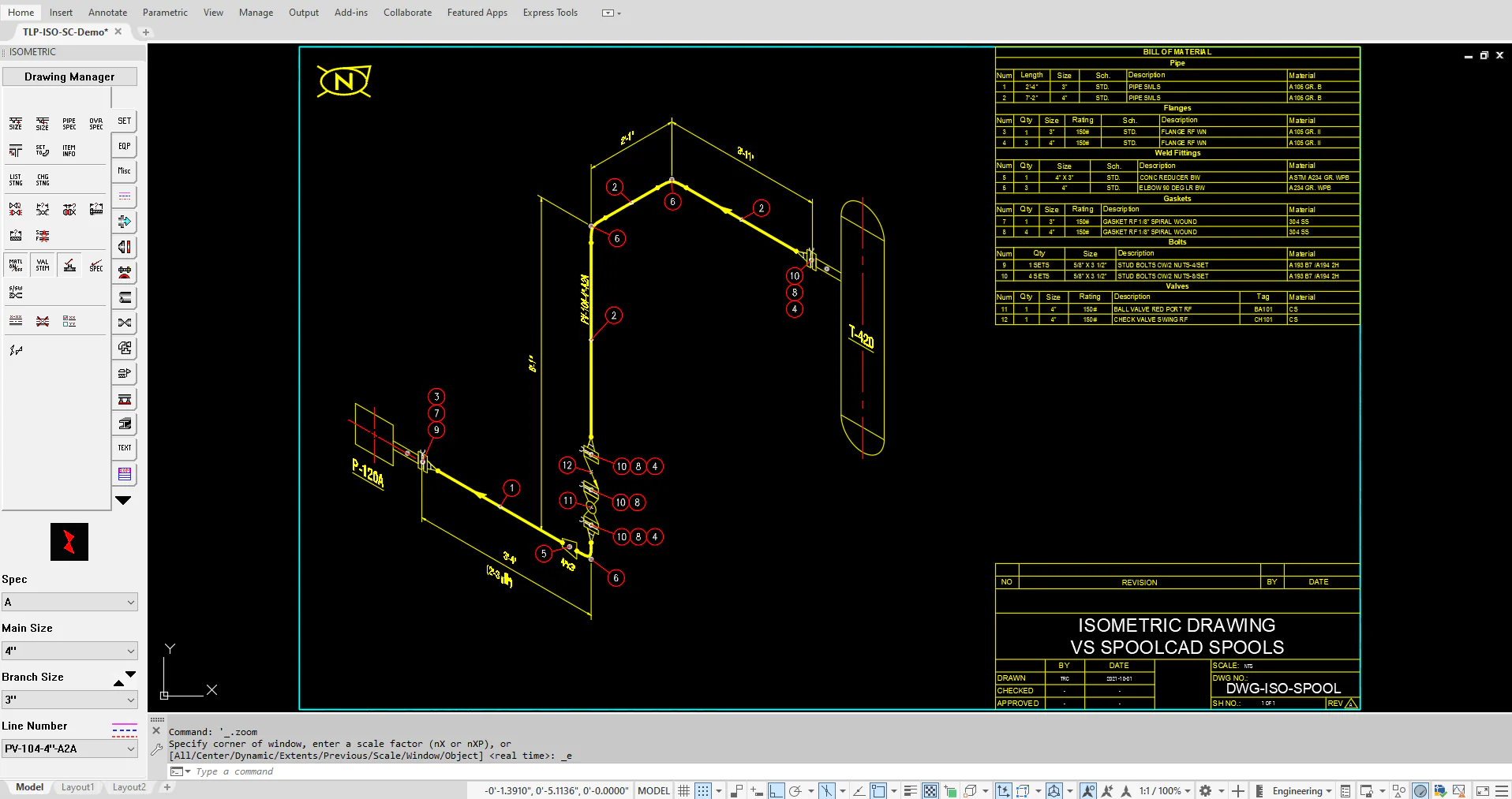

• طراحی  Pipe Spool Drafting
  ترسیم سریع و دقیق اسپول های لوله کشی با ابعاد، اتصالات و اطلاعات مورد نیاز ساخت.
• طراحی مبتنی بر  Spec-Driven Design
  کنترل اجزای مورد استفاده در اسپول بر اساس مشخصات و استانداردهای تعریف شده پروژه.
• کنترل طراحی لوله کشی | Piping Design Checking
  بررسی پس زمینه نقشه و هشدار در صورت خروج از ضوابط تعریف شده برای طراحی لوله کشی.
• اندازه گذاری خودکار | Automated Dimensioning
  ایجاد ابعاد اسپول و اندازه گذاری خروجی های اتصالات با ابزارهای تخصصی.
• تولید لیست مواد | Bill of Materials
  استخراج خودکار فهرست لوله، اتصالات و سایر اجزای مورد استفاده در هر اسپول.
• مدیریت اطلاعات جوش | Weld Management
  تولید Weld List و Weld Count و درج شناسه جوش ها در نقشه ساخت.
• محاسبه اطلاعات ساخت | Fabrication Data
  محاسبه طول برش لوله، وزن اسپول، قطر-اینچ جوش و سطح مورد نیاز برای رنگ آمیزی.

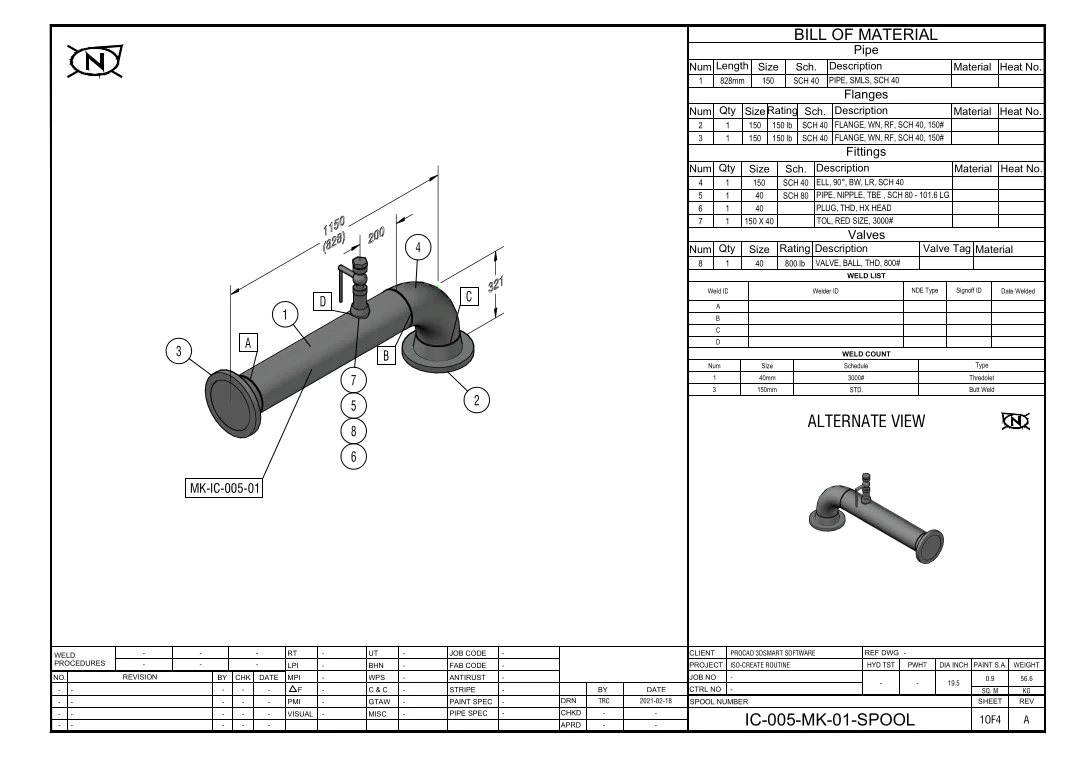

• تبدیل PCF به اسپول سه بعدی | PCF to 3D Spool
  تبدیل فایل های PCF استخراج شده از مدل های سه بعدی به نقشه های قابل استفاده در ساخت.
• گزارش گیری پروژه | Project Reporting
  تهیه گزارش های کلی مواد، جوش ها، کدهای نیروی کار و سایر اطلاعات پروژه.
• خروجی و تبادل داده | Data Export
  انتقال اطلاعات نقشه و پروژه در قالب های DWG، PDF، CSV، HTML و TXT برای استفاده واحدهای مختلف.

ماژول ها و افزونه های مهم SPOOLCAD

• Standards Manager
  مدیریت واحدها، Pipe Spec، لایه ها، مقیاس علائم، کادر نقشه و تنظیمات اندازه گذاری پروژه.
• Spec Generator
  ایجاد و مدیریت Pipe Spec بر اساس اندازه، رده فشاری، جنس و مشخصات اجزای لوله کشی.
• Shop Settings Manager
  تنظیم قواعد ساخت شامل فاصله جوش، نحوه شماره گذاری جوش، آماده سازی انتهای لوله و اطلاعات ساخت.
• BOM Settings Manager
  تنظیم قالب گزارش های BOM، نحوه دسته بندی، شماره گذاری و اطلاعات نمایش داده شده در گزارش.
• Visual PCF
  دریافت فایل PCF و ایجاد نمایش و نقشه سه بعدی اسپول همراه با BOM و اطلاعات جوش.
• Advantage BOM
  استخراج BOM کلی از فایل های PCF یا IDF برای برآورد مواد و هزینه پروژه، به ویژه در مرحله پیشنهاد قیمت.

کاربردهای تخصصی در صنایع

• صنایع نفت و گاز
  تهیه نقشه های ساخت و اطلاعات متریال اسپول های مورد استفاده در خطوط لوله فرایندی و تاسیسات نفت و گاز.
• پالایشگاه ها و مجتمع های پتروشیمی
  تولید نقشه های دقیق اسپول و فهرست مواد و جوش برای ساخت و مونتاژ خطوط فرایندی.
• نیروگاه ها
  تولید نقشه های ساخت اسپول و گزارش های متریال برای شبکه های لوله کشی و تجهیزات نیروگاهی.
• پروژه های EPC
  تبدیل اطلاعات طراحی خطوط لوله به مدارک ساخت و انتقال داده بین واحدهای طراحی و کارگاه.
• کارخانه های ساخت تجهیزات و اسپول
  استخراج اطلاعات ساخت، BOM، Weld List و مشخصات برش برای اجرای دقیق عملیات کارگاهی.
• واحدهای تامین و تدارکات صنعتی
  استخراج گزارش های مواد پروژه و استفاده از اطلاعات PCF برای برآورد و تامین اقلام مورد نیاز.
