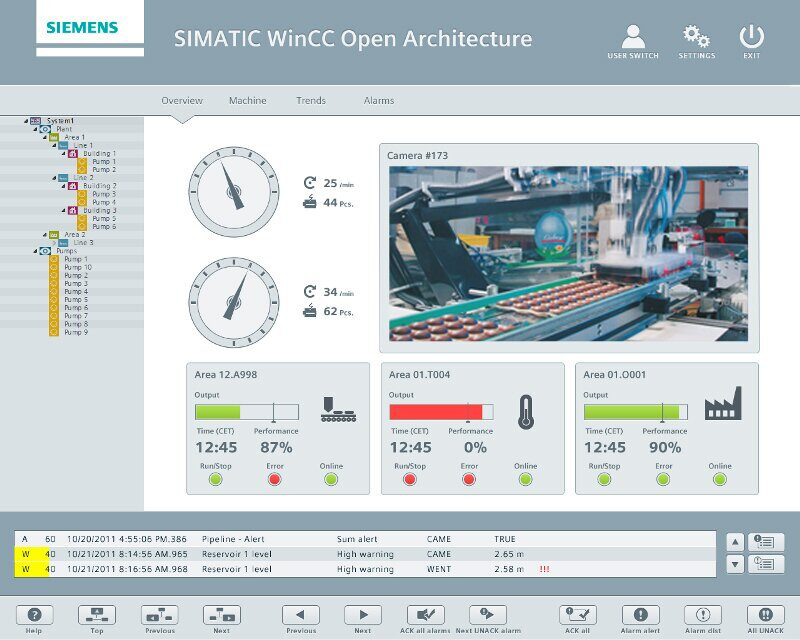

WinCC OA 3.21.5 اسکادا صنعتی جهت پایش سیستم های پیچیده

WinCC OA یا SIMATIC WinCC Open Architecture محصول Siemens و یکی از بسترهای SCADA برای پروژه های بزرگ، پیچیده و توزیع شده صنعتی است. برخلاف سامانه های صرفا متکی بر تجهیزات یک سازنده، WinCC OA با معماری باز و مستقل از پلتفرم برای اتصال PLC، RTU، سامانه های کنترل، تجهیزات میدانی و زیرسامانه های مختلف طراحی شده است. این ساختار آن را به گزینه ای مناسب برای پروژه هایی تبدیل می کند که در آنها تعداد زیاد نقاط داده، چندین سایت، ارتباطات متنوع و نیاز به سفارشی سازی همزمان وجود دارد.

در معماری WinCC OA، داده های عملیاتی ابتدا از طریق Driverها از PLCها، کنترلرها و تجهیزات میدانی دریافت می شوند و در Event Manager به عنوان تصویر لحظه ای فرایند در اختیار سایر اجزای سیستم قرار می گیرند. Data Manager نیز ارتباط با پایگاه داده و آرشیو داده های تاریخی و آلارم ها را مدیریت می کند. نتیجه این معماری، جداسازی مناسب بین جمع آوری داده، پردازش، ذخیره سازی و نمایش است؛ موضوعی که در پروژه های SCADA بزرگ اهمیت زیادی دارد.

WinCC OA برای کار با شبکه های ناهمگون نیز امکانات گسترده ای دارد و از درایورها و استانداردهایی مانند OPC UA، MQTT، IEC 60870-5-101/104 و پروتکل های صنعتی مختلف پشتیبانی می کند. بنابراین می توان تجهیزات قدیمی و جدید را در یک معماری واحد کنار هم قرار داد و داده های آنها را در سطح مرکز کنترل، سایت یا شبکه گسترده عملیاتی تجمیع کرد.

فایل تحلیل مخاطرات و ریسک WinCC OA Matrix Hazard and Risk Analysis

فایل WinCC OA Matrix Hazard and Risk Analysis یک مستند تحلیلی مرتبط با ارزیابی مخاطرات و ریسک های سیستم WinCC OA است که سناریوهای بالقوه خرابی، شرایط خطرناک و پیامدهای ناشی از آنها را در ساختار ماتریس ریسک بررسی میکند. این سند در فرایند ارزیابی ایمنی، مبنایی برای شناسایی خطرات مرتبط با عملکرد سیستم و تعیین اقدامات کنترلی مورد نیاز فراهم میکند.

در این فایل، مخاطرات شناسایی شده بر اساس احتمال وقوع و شدت پیامد بررسی میشوند تا سطح ریسک هر وضعیت مشخص شود. نتیجه این تحلیل میتواند در تعیین الزامات ایمنی، اقدامات کاهش ریسک و طراحی سازوکارهای حفاظتی سیستم مورد استفاده قرار گیرد و ارتباط میان خطرات شناسایی شده و الزامات مربوط به عملکرد ایمن WinCC OA را روشن کند.

فایل WinCC OA Matrix Hazard and Risk Analysis یک مستند تخصصی برای تحلیل مخاطرات و ریسک در کاربردهای ایمنی محور WinCC OA است که در چارچوب الزامات IEC 61508 تهیه شده است. در این ماتریس میتوان مخاطرات شناسایی شده، شرایط یا سناریوی خطر، پیامدهای احتمالی، احتمال وقوع، شدت پیامد و سطح ریسک را ارزیابی و طبقه بندی کرد و بر اساس نتیجه ارزیابی، اقدامات لازم برای کاهش ریسک و الزامات ایمنی سیستم را مشخص کرد. این تحلیل بخشی از فرایند Hazard and Risk Assessment در چرخه ایمنی IEC 61508 است و میتواند مبنایی برای تعیین سطح یکپارچگی ایمنی مورد نیاز (SIL) و تعریف الزامات مرتبط با عملکرد ایمن سیستم باشد. مستندات رسمی WinCC OA، این فایل را در کنار Concept for Safety Relevant Systems و Safety Manual به عنوان مجموعه مستندات ایمنی WinCC OA معرفی میکنند.

قدرت اصلی WinCC OA در پروژه های بزرگ، فقط نمایش گرافیکی فرایند نیست؛ سیستم از معماری Client-Server، Object-Oriented Engineering، Redundancy، توزیع جغرافیایی، Web و Mobile Client و منطق برنامه نویسی اختصاصی پشتیبانی می کند. زبان CTRL برای توسعه منطق و رفتارهای سفارشی و API مبتنی بر C++ نیز برای توسعه قابلیت های پیشرفته تر در اختیار مهندس سیستم قرار دارد. نسخه های جدید علاوه بر این، قابلیت های Web، Cloud، JavaScript/TypeScript و اتصال های جدید برای یکپارچه سازی IT/OT را توسعه داده اند.

قابلیت های نرم افزار WinCC OA

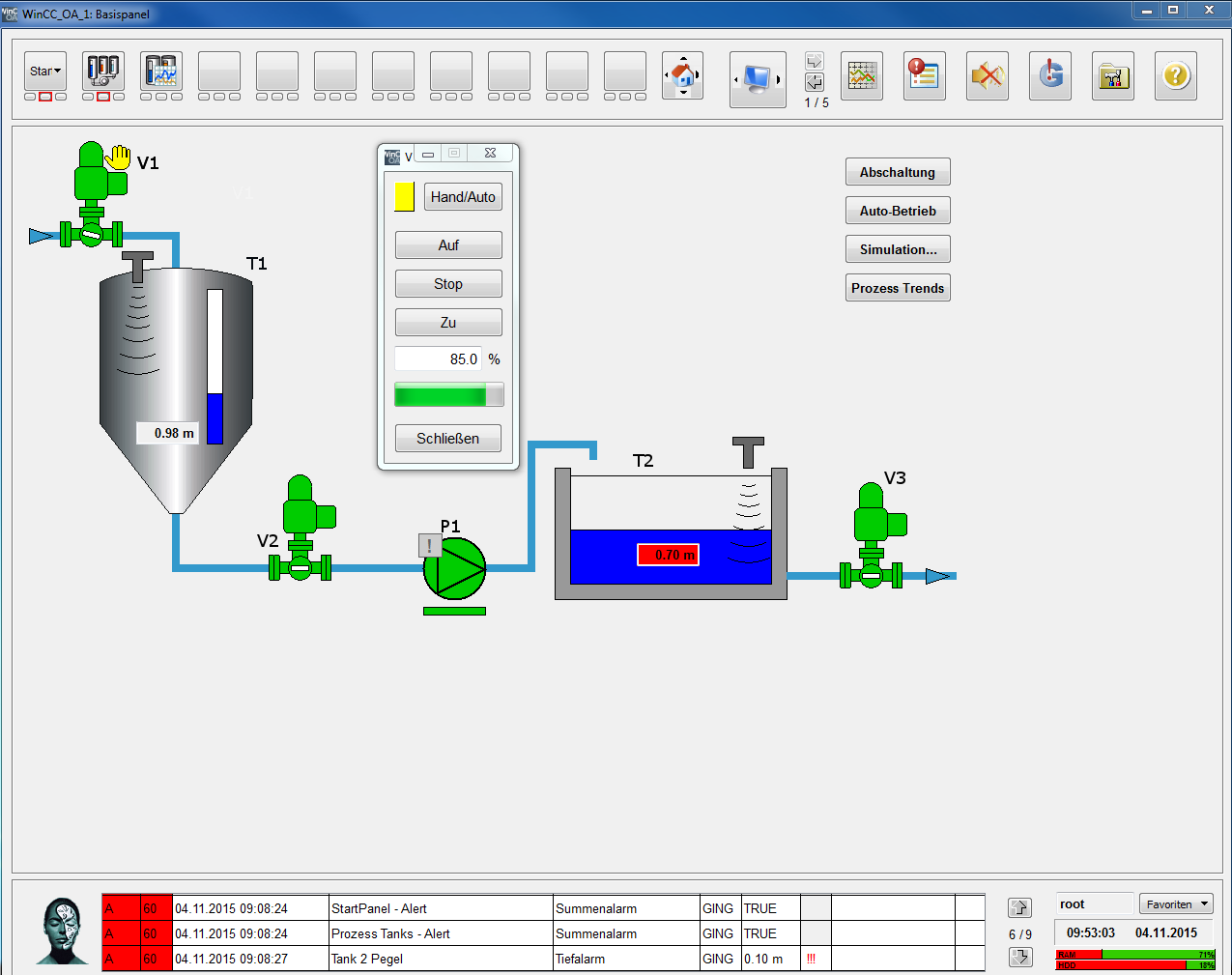

• نظارت و کنترل فرایند | SCADA Monitoring & Control
  دریافت مقادیر لحظه ای، نمایش وضعیت تجهیزات و ارسال فرمان های کنترلی از مرکز عملیات برای مدیریت فرایندهای صنعتی و زیرساختی.
• مدیریت آلارم ها | Alarm Management
  دریافت، اولویت بندی، نمایش و ثبت رخدادها و آلارم های عملیاتی برای تشخیص سریع شرایط غیرعادی و پیگیری وضعیت تجهیزات.
• آرشیو داده های فرایندی | Process Data Archiving
  ثبت تاریخی مقادیر، تغییرات و رخدادهای فرایند و فراهم کردن داده مورد نیاز برای Trend، تحلیل عملکرد و بررسی سوابق عملیاتی.
• یکپارچه سازی تجهیزات و پروتکل ها | Industrial Connectivity
  اتصال PLC، RTU، کنترلرها و سامانه های مختلف از طریق درایورها و رابط هایی مانند OPC UA، MQTT و IEC 60870-5-101/104.
• معماری توزیع شده | Distributed SCADA Architecture
  ساخت سامانه های چندسایتی و توزیع شده با ارتباط بین پروژه ها و سرورها بدون نیاز به تکثیر غیرضروری داده ها و مهندسی ارتباطات.
• افزونگی گرم | Hot Standby Redundancy
  استفاده از سرورهای افزونه و جابه جایی خودکار در شرایط خرابی برای افزایش دسترس پذیری سامانه های کنترل و پایش حیاتی.
• مهندسی شیءگرا | Object-Oriented Engineering
  ایجاد اشیای قابل استفاده مجدد و استانداردسازی اجزای پروژه برای کاهش زمان مهندسی و ساده تر شدن توسعه پروژه های بزرگ.
• برنامه نویسی و منطق سفارشی | CTRL & C++ API
  توسعه منطق اختصاصی با زبان CTRL و ایجاد افزونه ها و مدیرهای سفارشی با API مبتنی بر C++ برای نیازهای تخصصی پروژه.

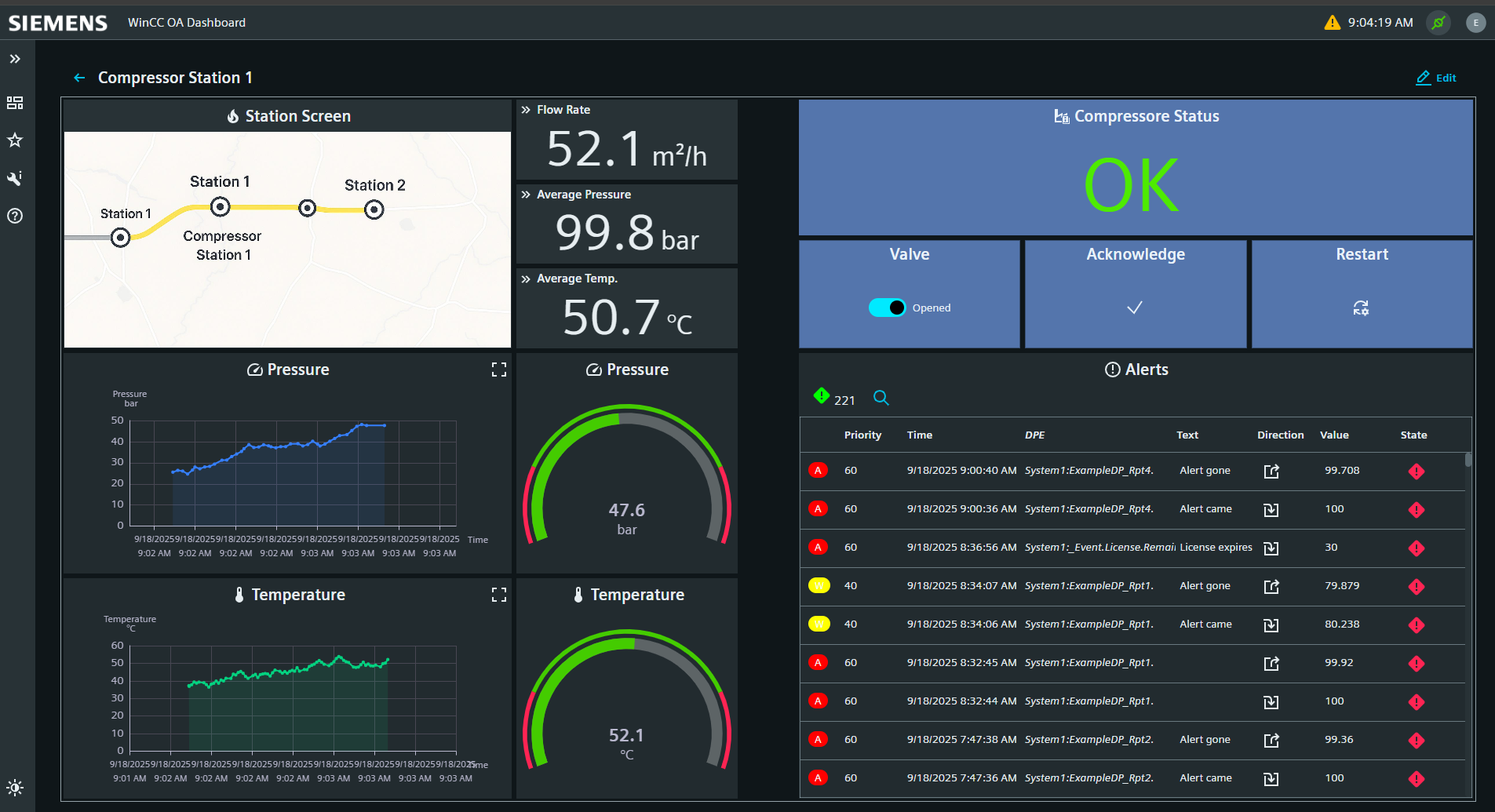

• دسترسی تحت وب و موبایل | Web & Mobile Access
  ارائه رابط های عملیاتی از طریق Web و کلاینت های موبایل برای دسترسی به داده ها، وضعیت سیستم و عملکردهای نظارتی خارج از ایستگاه اصلی.
• بازیابی پس از خرابی | Disaster Recovery
  پشتیبانی از معماری های جغرافیایی توزیع شده و Disaster Recovery برای افزایش تاب آوری سامانه های SCADA در برابر خرابی های فنی و زیرساختی.

ماژول ها و افزونه های مهم WinCC OA

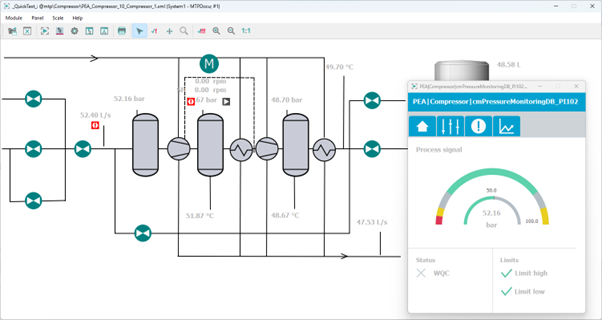

• ماژول VISION
  رابط عملیاتی اصلی برای نمایش فرایند، کنترل تجهیزات، مشاهده Trend، بررسی آلارم ها و اجرای عملیات اپراتوری.

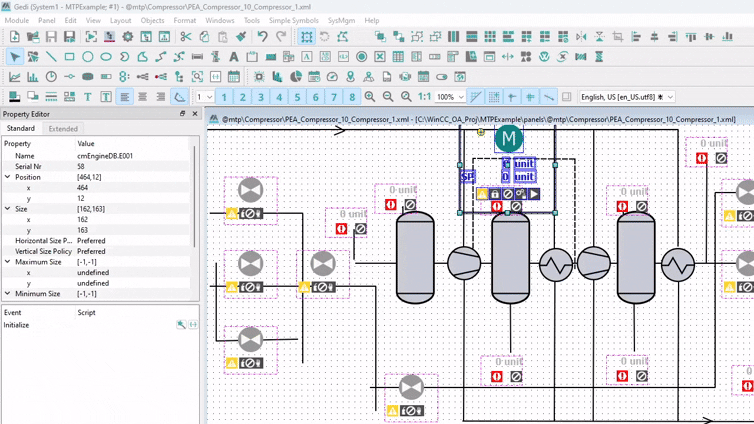

• ماژول GEDI
  محیط مهندسی گرافیکی برای ساخت و ویرایش پنل ها، اشیای گرافیکی و رابط های اپراتوری پروژه.
• ماژول PARA
  ابزار پیکربندی و ویرایش ساختار داده های سیستم شامل Data Point Typeها، Data Pointها و تنظیمات مرتبط با آنها.
• Driver Manager
  لایه ارتباطی WinCC OA با PLC، RTU، باس های صنعتی و سامانه های کنترل که پروتکل خارجی را به ساختار داخلی سیستم تبدیل می کند.
• Event Manager
  مرکز توزیع داده های لحظه ای و پردازش رخدادها که تصویر جاری متغیرهای فرایند و مدیریت آلارم ها را در اختیار سایر اجزا قرار می دهد.
• Data Manager
  مدیریت ارتباط با پایگاه داده، داده های پیکربندی، آرشیو مقادیر و اطلاعات تاریخی آلارم ها در معماری SCADA.
• ماژول CTRL
  محیط اسکریپت نویسی داخلی برای توسعه منطق اختصاصی، پردازش داده، کنترل رفتار رابط و ایجاد عملکردهای سفارشی در پروژه.
• ماژول DIST
  اتصال چند سامانه WinCC OA و دسترسی به داده های آنلاین، آلارم ها و تاریخچه پروژه های دیگر بدون نیاز به تکثیر Data Pointها.
• ماژول REDU
  ایجاد معماری افزونه Hot Standby با اتصال یک سامانه WinCC OA دوم برای افزایش دسترس پذیری و تداوم بهره برداری.
• Web Client
  دسترسی به پروژه از طریق مرورگر و محیط های Desktop یا Mobile بدون نیاز به نصب کامل رابط استاندارد روی کلاینت.

کاربردهای تخصصی در صنایع

• نیروگاه ها و صنعت تولید برق
  پایش و کنترل تجهیزات تولید و توزیع، مدیریت آلارم ها، آرشیو داده های عملیاتی و ایجاد معماری های افزونه برای مراکز کنترل حساس.
• صنایع نفت و گاز
  یکپارچه سازی PLCها، RTUها و سامانه های کنترل در سایت های گسترده، نمایش وضعیت تجهیزات و مدیریت داده های عملیاتی در اتاق کنترل.
• صنایع پتروشیمی و شیمیایی
  نظارت متمرکز بر واحدهای فرایندی، مدیریت آلارم و رخداد، ثبت سوابق فرایند و اتصال تجهیزات و سامانه های مختلف کنترل.
• شبکه های آب و فاضلاب
  مدیریت ایستگاه های پمپاژ، مخازن، تصفیه خانه ها و سایت های پراکنده از طریق معماری SCADA توزیع شده و ارتباط با RTUها.
• حمل و نقل ریلی و زیرساخت های شهری
  ایجاد مراکز کنترل توزیع شده برای پایش تجهیزات و زیرسامانه های مختلف و استفاده از افزونگی و دسترسی متمرکز برای عملیات حیاتی.
• اتوماسیون و زیرساخت های صنعتی بزرگ
  ساخت SCADAهای سفارشی و مقیاس پذیر در پروژه هایی که ترکیبی از تجهیزات سازندگان مختلف، چند سایت، حجم بالای داده و نیاز به توسعه اختصاصی دارند.
