Sesam Wind Manager 8.1 تحلیل سازه توربین های بادی فراساحلی

DNV Sesam Wind Manager نرم افزار تخصصی شرکت DNV برای تحلیل خستگی در حوزه زمان و ارزیابی مقاومت نهایی سازه های نگهدارنده توربین های بادی فراساحلی است. این نرم افزار برای تحلیل سازه هایی مانند Monopile، Jacket، Tripod و سازه های مربوط به پست های برق فراساحلی استفاده میشود و امکان مدیریت مجموعه ای از شبیه سازی ها با شرایط محیطی متفاوت را فراهم میکند.

Sesam Wind Manager ابزار تخصصی DNV برای تحلیل و ارزیابی سازه های توربین بادی فراساحلی است و در پروژه هایی که رفتار سازه باید تحت مجموعه بزرگی از شرایط باد، موج و بارگذاری های عملیاتی بررسی شود، نقش مهمی دارد. نرم افزار با مدیریت سناریوهای مختلف بارگذاری و اجرای تحلیل های متعدد، امکان بررسی عملکرد سازه هایی مانند Monopile، Jacket و Tripod را در شرایط واقعی بهره برداری فراهم میکند.

در طراحی توربین بادی فراساحلی، صدها یا هزاران حالت بارگذاری میتواند از ترکیب سرعت و جهت باد، شرایط موج، وضعیت عملکرد توربین و سایر شرایط محیطی ایجاد شود. Sesam Wind Manager این حجم از تحلیل ها را سازماندهی و نتایج آنها را پردازش میکند تا مهندس بتواند عمر خستگی، تنش ها، نیروهای اعضا و نقاط بحرانی سازه را در شرایط مختلف بررسی کند و مشخص شود سازه در طول عمر طراحی با الزامات مقاومتی و خستگی مطابقت دارد.

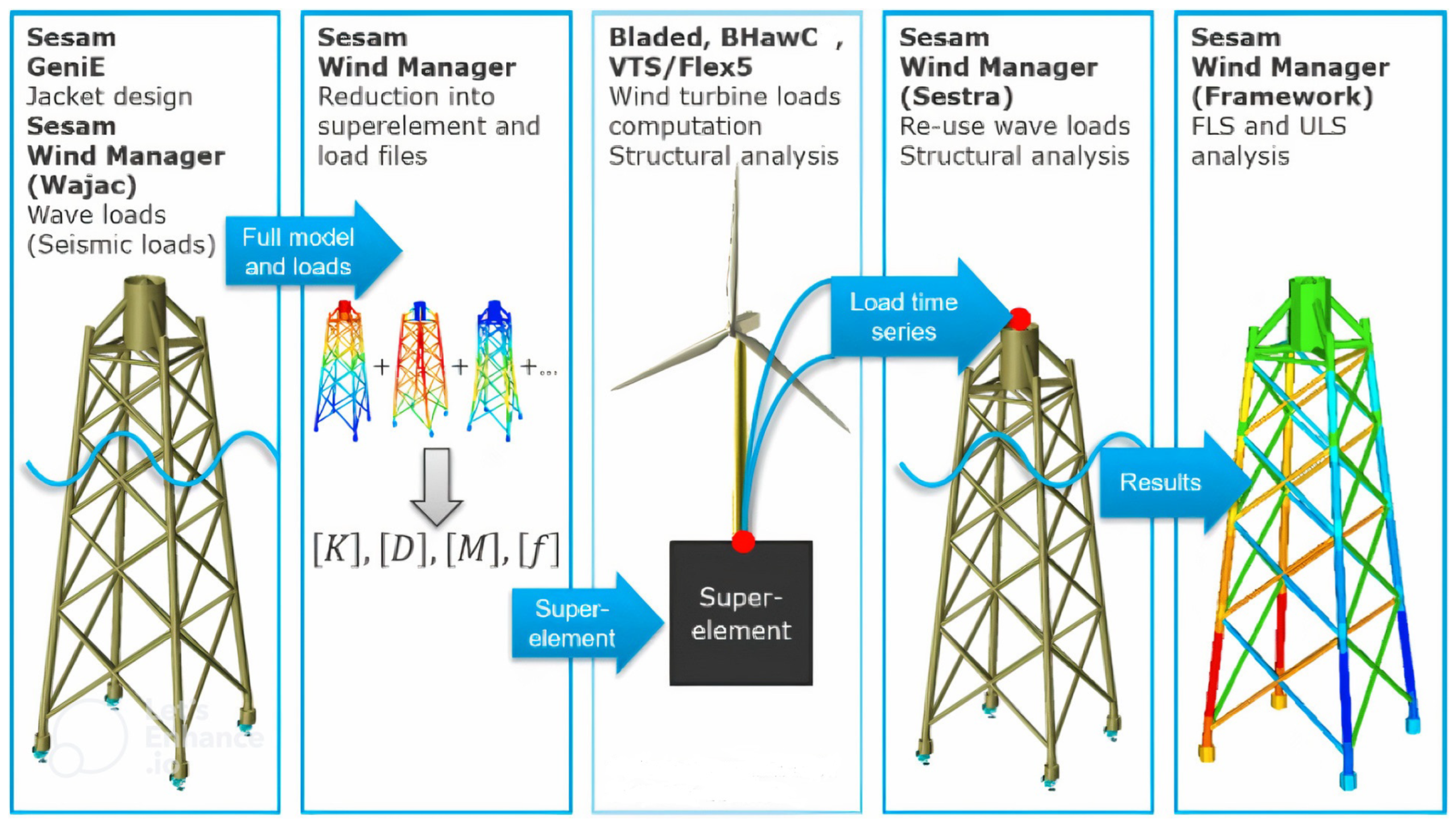

این نرم افزار در کنار ابزارهای DNV Sesam یک زنجیره کامل تحلیل سازه ای ایجاد میکند؛ مدل سازه در GeniE ساخته میشود، بارهای موج و اثرات هیدرودینامیکی با Wajac محاسبه میشوند، اندرکنش شمع و خاک با Splice بررسی میشود و Sestra پاسخ سازه را تحت بارهای اعمال شده محاسبه میکند. نتایج این تحلیل ها سپس در فرایند ارزیابی خستگی و مقاومت نهایی مورد استفاده قرار میگیرند.

مزیت اصلی Wind Manager در پروژه های بزرگ، مدیریت همین حجم بالای محاسبات و نتایج است؛ به جای بررسی جداگانه هر شبیه سازی، مجموعه تحلیل های مربوط به Design Load Case ها در یک گردش کار مشخص پردازش و با یکدیگر تجمیع میشوند. به این ترتیب میتوان رفتار سازه را در گستره وسیعی از شرایط طراحی بررسی و بحرانی ترین اعضا و نواحی سازه را برای طراحی نهایی شناسایی کرد.

قابلیت های نرم افزار Sesam Wind Manager

• تحلیل خستگی حوزه زمان | Time-Domain Fatigue Analysis
  محاسبه پاسخ خستگی سازه تحت تاریخچه زمانی بارهای باد، موج و بارهای واردشده از توربین.
• ارزیابی مقاومت نهایی | Ultimate Limit State Analysis
  ارزیابی مقاومت نهایی اعضا و اتصالات سازه در برابر ترکیب بارهای طراحی و شرایط بحرانی بارگذاری.
• مدیریت Design Load Case
  تعریف و مدیریت تعداد زیادی حالت بار و شرایط محیطی برای اجرای منظم تحلیل های حوزه زمان.
• تجمیع نتایج FLS | FLS Result Accumulation
  تجمیع خودکار نتایج تحلیل های خستگی مربوط به حالات مختلف بارگذاری و دوره های طراحی.
• پردازش نتایج ULS | ULS Postprocessing
  تجمیع و ارزیابی نتایج مقاومت نهایی و اعمال ضرایب بارگذاری مورد نیاز در فرایند طراحی.
• اعمال بارهای توربین | Wind Turbine Interface Loads
  استفاده از بارها یا جابجایی های حاصل از تحلیل توربین به عنوان ورودی مدل سازه ای پشتیبان.
• تحلیل سازه های ثابت فراساحلی | Fixed Offshore Structures
  تحلیل سازه های نگهدارنده مانند Monopile، Jacket و Tripod در شرایط مختلف محیطی.
• تحلیل سازه های شناور | Floating Wind Analysis
  مدیریت گردش کار تحلیل خستگی سازه های شناور با استفاده از داده های حاصل از تحلیل کوپل شده توربین و شناور.
• تجسم نتایج سه بعدی | 3D Results Visualization
  نمایش نتایج FLS و ULS روی اعضا و اتصالات مدل سه بعدی برای بررسی مستقیم نقاط بحرانی سازه.
• اجرای تحلیل های چندگانه | Multiple Analysis Runs
  اجرای مجموعه بزرگی از شبیه سازی ها با شرایط محیطی و Design Load Case های متفاوت و مدیریت خودکار داده های خروجی.

کاربردهای تخصصی در صنایع

• صنایع توربین بادی فراساحلی
  تحلیل سازه های نگهدارنده توربین های بادی فراساحلی و ارزیابی خستگی و مقاومت نهایی در شرایط مختلف محیطی.
• صنایع نیروگاه های بادی دریایی
  تحلیل Design Load Case های متعدد و ارزیابی عملکرد سازه های توربین در مقیاس نیروگاه.
• صنایع سازه های Jacket و Monopile
  طراحی و ارزیابی فونداسیون ها و سازه های نگهدارنده توربین های بادی ثابت در بستر دریا.
• صنایع توربین های بادی شناور
  تحلیل خستگی و پاسخ سازه های شناور با استفاده از نتایج تحلیل های کوپل شده توربین، شناور و محیط دریایی.
• صنایع پست های برق فراساحلی
  ارزیابی خستگی و مقاومت سازه ای Substation های فراساحلی تحت بارهای باد، موج و شرایط محیطی طراحی.
• صنایع مهندسی و ساخت سازه های دریایی
  تحلیل و بهینه سازی سازه های فولادی فراساحلی مورد استفاده در پروژه های انرژی بادی و زیرساخت های دریایی.

Sesam Wind Manager علاوه بر سازه های ثابت فراساحلی، در گردش کار تحلیل توربین های بادی شناور نیز کاربرد دارد و امکان مدیریت تحلیل های مرتبط با خروجی نرم افزارهایی مانند Bladed و Sima را فراهم میکند. اجرای تحلیل های متعدد به صورت محلی یا ابری و مدیریت خودکار داده ها و نتایج، آن را برای پروژه های طراحی تفصیلی توربین های بادی فراساحلی مناسب میکند.
