Zuken E3.series 2026 پلتفرم یکپارچه طراحی الکتریکی

نرم افزار Zuken E3.series یک نرم افزار تخصصی برای طراحی، مستندسازی و مهندسی سیستم های الکتریکی، سیم کشی، کابل ها، دسته سیم و تابلوهای کنترل است و در فرآیندهای طراحی محصول، ماشین آلات صنعتی، خودرو، وسایل نقلیه ویژه، هوافضا و تجهیزات صنعتی کاربرد دارد. E3.series یک پلتفرم یکپارچه ECAD است که فرآیند طراحی را از تعریف عملکرد و شماتیک های الکتریکی تا طراحی کابل و دسته سیم، جانمایی تابلو و کابینت و تهیه مستندات تولید پوشش می دهد.

این نرم افزار برای مدیریت یکپارچه اطلاعات طراحی الکتریکی و سیالاتی طراحی شده و از یک معماری شیءگرا و پایگاه داده مرکزی استفاده می کند. در این ساختار، شماتیک، اطلاعات اتصالات، کابل ها، قطعات، ترمینال ها، جانمایی تابلو، نقشه های Formboard و مستندات تولید به یکدیگر متصل هستند و تغییرات ایجادشده در یک بخش می تواند در نماها و مستندات مرتبط نیز هماهنگ شود. این رویکرد به کاهش ورود دستی اطلاعات و افزایش سازگاری داده های مهندسی کمک می کند.

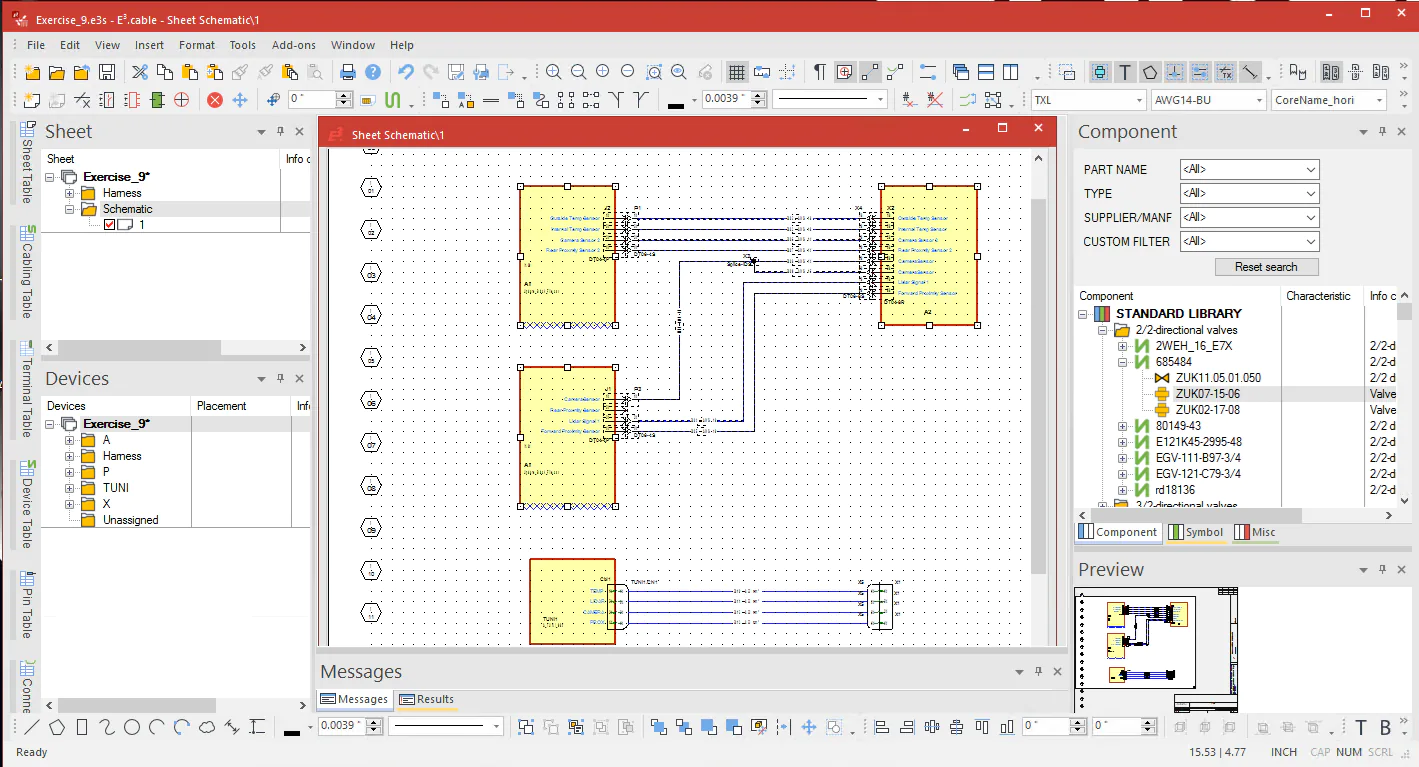

یکی از کاربردهای اصلی Zuken E3 series در طراحی و مستندسازی سیستم های سیم کشی و دسته سیم است و در فرآیند طراحی Wire Harness، از تعریف هادی ها و کابل ها تا ایجاد نقشه های سیم کشی و نقشه های ساخت 1:1 مورد استفاده قرار می گیرد. E3.cable امکان ترکیب هادی های منفرد در کابل ها و دسته سیم ها، تعریف ساختارهای زوج تابیده و شیلد و نمایش خودکار اطلاعات مربوط به آنها در شماتیک را فراهم می کند. E3.formboard نیز برای تهیه مستندات تولید دسته سیم و نمایش فیزیکی مسیر و طول سیم ها استفاده می شود.

نرم افزار Zuken E3 series همچنین طراحی تابلوها و کابینت های کنترل، سیستم های هیدرولیک و پنوماتیک، ارتباط با نرم افزارهای طراحی مکانیکی و تولید مستندات ساخت را پوشش می دهد و اطلاعات مورد نیاز برای تولید مانند لیست سیم ها، طول سیم، برنامه ترمینال ها، اطلاعات برچسب گذاری، لیست قطعات و داده های مورد نیاز ماشین آلات پردازش سیم را در اختیار فرآیند مهندسی و تولید قرار می دهد. Zuken همچنین اتصال E3.series به سیستم های MCAD و محیط های PLM/PDM را برای هماهنگ سازی داده های مهندسی و ایجاد گردش کار ECAD/MCAD ارائه می کند.

قابلیت‌های نرم افزار Zuken E3.series

• طراحی شماتیک الکتریکی | Electrical Schematic Design

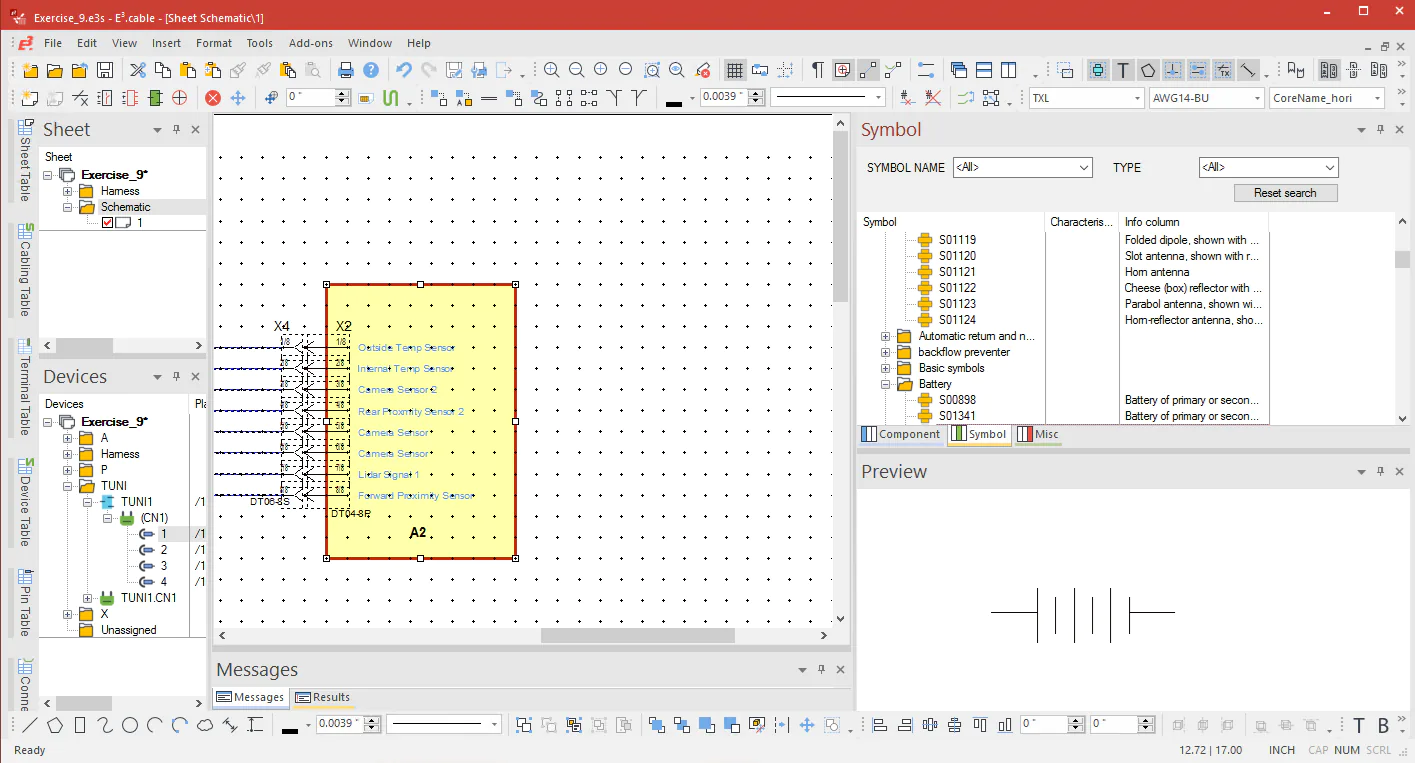

  طراحی و مستندسازی مدارهای الکتریکی، مدارهای کنترلی، نقشه های سیم کشی، نقشه های ترمینال و مستندات PLC را در یک محیط یکپارچه انجام می دهد. E3.schematic به عنوان هسته اصلی E3.series اطلاعات اجزای الکتریکی و ارتباطات آنها را در پایگاه داده مرکزی مدیریت می کند و امکان استفاده مجدد از داده های طراحی در سایر نماهای پروژه را فراهم می سازد.
• طراحی کابل و دسته سیم | Cable and Wire Harness Design
  امکان تبدیل هادی های منفرد به کابل ها و دسته سیم های مهندسی شده، تعریف ساختارهای چندرشته ای، شیلد، زوج تابیده و ارتباط میان کانکتورها را فراهم می کند. این قابلیت برای طراحی سیستم های سیم کشی پیچیده در خودرو، هوافضا، ماشین آلات و تجهیزات صنعتی اهمیت ویژه ای دارد.
• طراحی سه بعدی تابلو و کابینت | 3D Cabinet and Panel Design

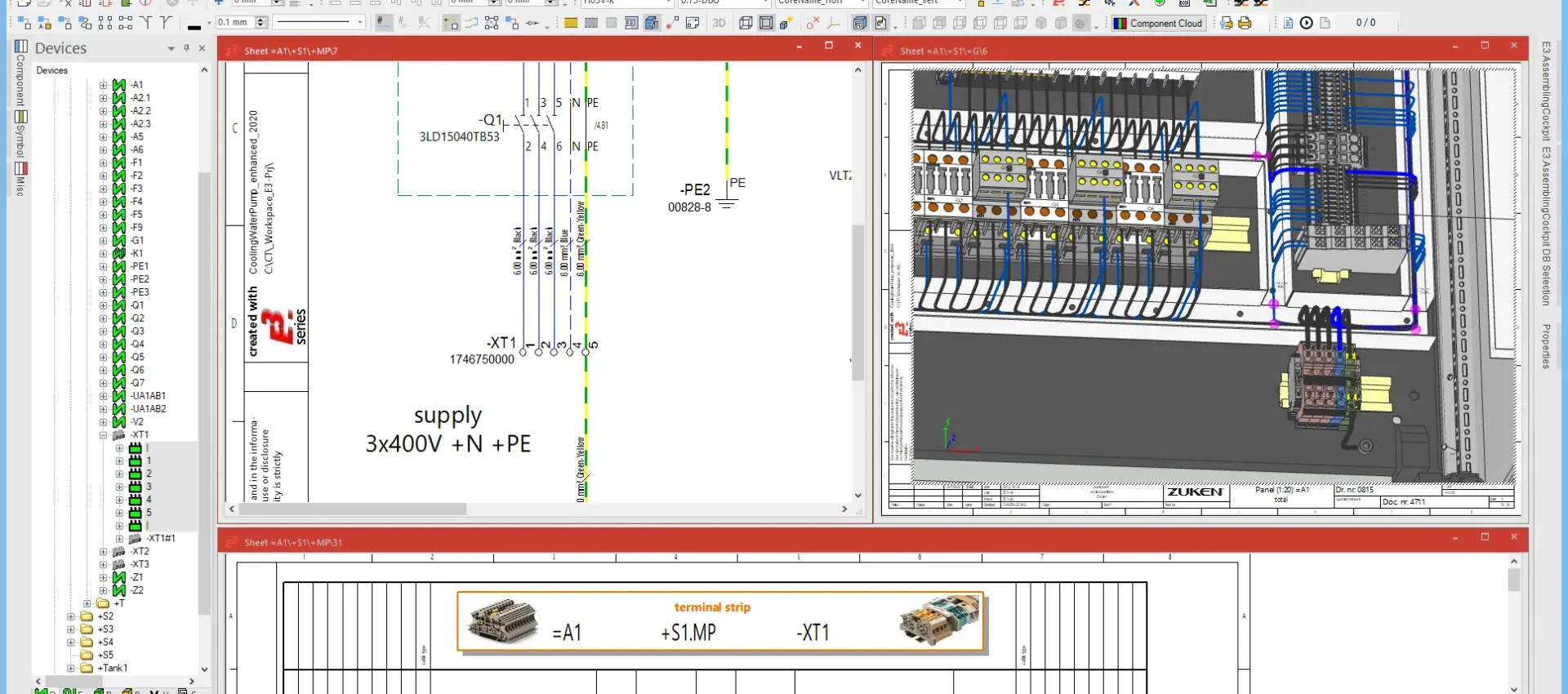

  جانمایی تجهیزات، قطعات، ترمینال ها و مسیر سیم ها را در تابلو و کابینت کنترل در محیط های دوبعدی و سه بعدی انجام می دهد. E3.panel اطلاعات منطقی مدار را از شماتیک دریافت کرده و امکان مسیریابی خودکار سیم ها در فضای کابینت را فراهم می کند.
• کنترل قواعد طراحی | Design Rule Checking
  طراحی را با استفاده از قواعد الکتریکی، منطقی و مهندسی بررسی می کند تا خطاهایی مانند انتخاب سیم با اندازه نامناسب، استفاده از کانکتورهای ناسازگار، اتصال نادرست یا تداخل فیزیکی قطعات شناسایی شود. قواعد قابل تنظیم نیز امکان تطبیق کنترل ها با استانداردها و الزامات هر پروژه را فراهم می کنند.
• مدیریت یکپارچه داده های طراحی | Centralized Design Data Management
  اطلاعات قطعات، اتصالات، سیم ها، کابل ها و سایر اجزای پروژه را در یک معماری داده محور مدیریت می کند تا نماهای مختلف طراحی بر اساس اطلاعات یکسان ایجاد شوند. این ساختار از ایجاد نسخه های متناقض از اطلاعات مهندسی در مدارک مختلف جلوگیری می کند.
• تولید نقشه Formboard | 1:1 Formboard Design
  نقشه های یک به یک دسته سیم را برای فرآیند ساخت و مونتاژ تولید می کند و اطلاعات فیزیکی مورد نیاز برای قرارگیری سیم ها، شاخه ها و اجزای دسته سیم را در اختیار تولید قرار می دهد. این قابلیت ارتباط مستقیمی میان طراحی الکتریکی و فرآیند ساخت Harness ایجاد می کند.
• مسیریابی سیم و کابل | Wire and Cable Routing
  مسیر سیم ها و کابل ها را بر اساس اطلاعات اتصال و ساختار فیزیکی سیستم مدیریت می کند و امکان هماهنگ سازی اطلاعات الکتریکی با مسیرهای فیزیکی ایجادشده در محیط های مکانیکی را فراهم می سازد. این قابلیت در پروژه هایی که محدودیت فضا و مسیرگذاری اهمیت زیادی دارد، نقش مهمی دارد.
• یکپارچه سازی ECAD و MCAD | ECAD-MCAD Integration
  داده های طراحی الکتریکی را با سیستم های طراحی مکانیکی تبادل می کند تا اطلاعات مربوط به دسته سیم، مسیرگذاری و جانمایی تجهیزات میان دو حوزه مهندسی هماهنگ باقی بماند. Zuken برای این فرآیند رابط هایی با محیط های MCAD مختلف از جمله CATIA، SolidWorks، Siemens NX، Solid Edge، PTC Creo و Autodesk Inventor ارائه می کند.
• تولید مستندات مهندسی و ساخت | Engineering and Manufacturing Documentation
  اطلاعات طراحی را برای تولید خروجی هایی مانند فهرست مواد، لیست سیم ها، برنامه کابل ها، برنامه ترمینال ها، اطلاعات آدرس دهی PLC، برچسب سیم ها و مستندات ساخت آماده می کند. این خروجی ها می توانند برای انتقال مستقیم داده به مراحل بعدی مهندسی و تولید مورد استفاده قرار گیرند.
• اتوماسیون طراحی و تولید | Design and Manufacturing Automation
  فرآیندهای تکراری طراحی را با استفاده از کتابخانه های هوشمند، قواعد طراحی، قابلیت های خودکارسازی و ارتباط با تجهیزات تولید کاهش می دهد. داده های E3.series می توانند برای تولید برنامه ها و اطلاعات مورد نیاز فرآیندهای اتوماتیک برش و آماده سازی سیم و همچنین تجهیزات تولید Harness مورد استفاده قرار گیرند.

ماژول ها و افزونه های مهم Zuken E3 series

• E3.schematic | Electrical Schematic Design
  هسته اصلی طراحی الکتریکی E3.series برای ایجاد شماتیک، نقشه های مدار، ترمینال ها و مستندات PLC است و داده های اصلی سیستم الکتریکی را برای استفاده در سایر بخش های E3.series ایجاد می کند.
• E3.cable | Cable and Harness Design
  برای طراحی کابل، دسته سیم و سیستم های سیم کشی استفاده می شود و امکاناتی مانند تعریف کابل های چندرشته ای، شیلد، زوج تابیده، ساختارهای سلسله مراتبی و مستندسازی اتصالات را به E3.schematic اضافه می کند.
• E3.formboard | Harness Manufacturing Documentation
  برای تولید نقشه های Formboard و مستندات ساخت دسته سیم استفاده می شود و طراحی منطقی و الکتریکی Harness را به نمایش فیزیکی مورد نیاز مونتاژ و تولید تبدیل می کند.
• E3.panel | Cabinet and Panel Layout
  برای طراحی جانمایی تابلو و کابینت کنترل در دو بعد و سه بعد استفاده می شود. این ماژول ارتباط میان منطق مدار و موقعیت فیزیکی تجهیزات را حفظ کرده و امکاناتی مانند مسیریابی خودکار سیم ها را ارائه می دهد.
• E3.fluid | Hydraulic and Pneumatic Design
  برای طراحی و مستندسازی سیستم های هیدرولیک، پنوماتیک، خنک کاری و روانکاری استفاده می شود و امکان ایجاد نقشه های مستقل سیالاتی یا ترکیب طراحی سیالاتی با شماتیک های الکتریکی را فراهم می کند.
• E3.topology | Electrical Topology Design
  برای تعریف ساختار و توپولوژی سیستم سیم کشی و ارتباط میان اجزای اصلی شبکه استفاده می شود و در فرآیند طراحی معماری فیزیکی کابل ها و Harness پیش از ورود به جزئیات کامل سیم کشی کاربرد دارد. Zuken این ابزار را در مجموعه راهکارهای طراحی Wire Harness و برنامه ریزی توپولوژی E3.series قرار می دهد.
• E3.3DRoutingBridge | MCAD Routing Integration
  برای تبادل اطلاعات مسیرگذاری سه بعدی میان E3.series و سیستم های MCAD استفاده می شود و امکان هماهنگ سازی داده های Harness با مدل مکانیکی محصول را فراهم می کند. این ارتباط برای جلوگیری از اختلاف میان طراحی الکتریکی و فضای واقعی نصب دسته سیم اهمیت دارد.
• E3.FunctionalDesign | Functional Electrical Design
  برای تعریف عملکرد و معماری منطقی سیستم الکتریکی پیش از ورود به جزئیات شماتیک مورد استفاده قرار می گیرد و به مهندسان اجازه می دهد ساختار عملکردی سیستم را به مراحل طراحی تفصیلی منتقل کنند.
• Harness Builder for E3.series | Harness Manufacturing Automation
  برای توسعه فرآیندهای تولید دسته سیم از مرحله برآورد و تهیه اطلاعات ساخت تا تولید مستندات و ارتباط با سیستم های آزمون و تجهیزات آماده سازی سیم استفاده می شود. این راهکار برای اتصال داده های طراحی E3.series به فرآیندهای واقعی تولید Harness توسعه یافته است.
• DS-E3 | Electrical and Fluid Data Management
  برای مدیریت داده های طراحی الکتریکی و سیالاتی، کنترل نسخه ها، جستجوی اطلاعات و فرآیند انتشار داده های مهندسی استفاده می شود و امکان مدیریت ساختاریافته اطلاعات E3.series در محیط های تیمی و سازمانی را فراهم می کند.

کاربردهای تخصصی در صنایع

• صنعت خودروسازی و خودروهای تجاری
  برای طراحی سیستم های سیم کشی خودرو، دسته سیم، مدارهای الکتریکی، کانکتورها و جانمایی فیزیکی Harness استفاده می شود و می تواند ارتباط میان طراحی الکتریکی، مسیرگذاری سه بعدی و مستندات تولید را یکپارچه کند. Zuken E3.series را برای صنعت Automotive و طیف وسیعی از کاربردهای Wire Harness معرفی می کند.
• ماشین آلات و اتوماسیون صنعتی
  برای طراحی مدارهای کنترل، تابلوهای برق، سیستم های سیم کشی، ترمینال ها، PLC و تجهیزات داخل کابینت مورد استفاده قرار می گیرد. E3.panel نیز امکان طراحی فیزیکی تابلو و مسیریابی سیم ها را در کنار اطلاعات منطقی مدار فراهم می کند.
• صنایع هوافضا
  برای طراحی سیستم های سیم کشی و Harness پیچیده هواپیما و تجهیزات هوایی، مدیریت اتصالات و تولید مستندات ساخت مورد استفاده قرار می گیرد. ساختار داده محور E3.series برای پروژه هایی که تعداد زیادی اتصال، کابل و قطعه دارند، امکان حفظ سازگاری اطلاعات در مراحل مختلف طراحی را فراهم می کند.
• وسایل نقلیه ویژه و ماشین آلات سنگین
  برای طراحی سیستم های الکتریکی تراکتورها، ماشین آلات سنگین، خودروهای Off-Highway و وسایل نقلیه ویژه استفاده می شود و امکان مدیریت سیم کشی، کابل، Harness و تابلوهای کنترل را در یک محیط واحد فراهم می کند.
• تجهیزات نیروگاهی و سیستم های توزیع و کنترل
  برای طراحی سیستم های کنترل، کابل کشی، تابلوهای برق و تجهیزات مرتبط با سیستم های صنعتی و نیروگاهی کاربرد دارد. Zuken E3.series را در میان کاربردهای خود برای محصولاتی از جمله تجهیزات صنعتی و نیروگاه ها معرفی می کند و معماری مرکزی آن امکان هماهنگی اطلاعات سیم کشی و مدارک تولید را فراهم می سازد.
