ماژول CAD برای Abaqus

یکی از مشکلات افرادی که با نرم افزارهای CAD مانند Catia ،SolidWorks و ProE کار می کنند، انتقال فایل های خود به نرم افزار Abaqus جهت تحلیل می باشد. اگر چه می توان با فرمت های استاندارد مانند stl یا igs فایل های CAD را به نرم افزار آباکوس انتقال داد، ولی بعضا در قطعاتی که دارای اجزا متعددی می باشند و اسمبلی آنها پیچیده می باشد، پس از انتقال ویژگی های مورد نظر را نمی توان در نرم افزار آباکوس پیاده کرد. همین قضیه در مورد نحوه تعریف مجدد اتصالات، پس از انتقال فایل وجود دارد. یک راه حل، پیاده کردن فایل CAD در محیط آباکوس می باشد. در صورتیکه فایل CAD مورد نظر شما پیچیده باشد، تعریف آن در آباکوس کمی زمان بر خواهد بود.

Using SolidWorks, Catia & Pro/E Files in Abaqus

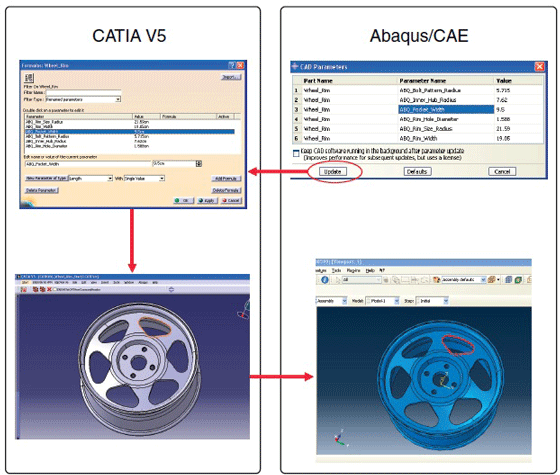

یکی دیگر از راه ها، انتقال فایل CAD از نرم افزارهای Catia ،SolidWorks و ProE بصورت مستقیم به Abaqus می باشد. شرکت Dassault Systemes یک ماژول برای یک مشکل تهیه نموده است. در این بسته نرم افزارهای اشاره شده با نسخه های زیر پشتیبانی می شود:

CATIA V5 6R2012

CATIA V5R18

CATIA V5R19

CATIA V5R20

CATIA V5R21

SolidWorks X64

Pro ENGINEER

همچنین در این مجموعه، فایل PDF راهنما برای هر نسخه وجود دارد که به توضیح و آموزش این ماژول می پردازد.

———————————————————————————-

 اطلاعات بیشتر:
