HazMap3D v26 تحلیل پوشش آشکارسازهای آتش و گاز در صنایع

HazMap3D نرم افزار تخصصی شرکت Micropack برای مدل سازی سه بعدی و ارزیابی پوشش سیستم های تشخیص آتش و گاز در واحدهای صنعتی است. این نرم افزار با استفاده از مدل سه بعدی واقعی تجهیزات و سازه های سایت، محل نصب آشکارسازها را بررسی میکند و مشخص میکند که نقاط مختلف سایت تا چه اندازه تحت پوشش سیستم Fire & Gas قرار دارند. HazMap3D به طور مشخص برای مهندسان Fire & Gas و مطالعات جانمایی آشکارسازها توسعه داده شده است.

در یک پروژه صنعتی، صرف قرار دادن تعداد مشخصی دتکتور در اطراف تجهیزات به معنی ایجاد پوشش مناسب نیست. هندسه تجهیزات، سازه ها، موانع، ارتفاع نصب، نوع دتکتور، محدوده تشخیص، ناحیه های دارای درجه خطر و منطق رای گیری میتوانند نتیجه ارزیابی را تغییر دهند. HazMap3D این عوامل را روی مدل سه بعدی سایت وارد میکند و پوشش واقعی آشکارسازها را در فضای مورد بررسی محاسبه میکند. برای مدل های CAD نیز امکان ورود هندسه سه بعدی و استفاده از فرمت داخلی DRG3D وجود دارد.

HazMap3D هم برای ارزیابی تشخیص آتش و هم برای تشخیص گاز استفاده میشود. در مطالعات Fire Detection میتوان مشخص کرد هر آشکارساز چه اندازه آتش را در نقاط مختلف تشخیص میدهد و سپس نتیجه را بر اساس Grade و منطق رای گیری بررسی کرد. در مطالعات Gas Detection نیز امکان ارزیابی گازهای قابل اشتعال و گازهای سمی، آشکارسازهای نقطه ای و Open Path Gas Detector و میزان پوشش حجمی نواحی مختلف وجود دارد. نرم افزار همچنین میتواند برخورد یا مسدود شدن مسیر پرتو آشکارسازهای Open Path را در مدل سه بعدی شناسایی کند.

یکی از کاربردهای مهم HazMap3D، اصلاح و بهینه سازی جانمایی دتکتورها است. مهندس میتواند یک آشکارساز را جابه جا کند، آشکارساز جدید اضافه کند یا یک دتکتور را حذف کند و سپس اثر این تغییر را روی پوشش ارزیابی کند. نتایج علاوه بر نمایش سه بعدی، به صورت نقشه های دو بعدی و گزارش های مهندسی قابل ارائه هستند و اطلاعاتی مانند مشخصات دتکتورها، درصد پوشش و سهم هر آشکارساز در نتیجه ارزیابی را در اختیار تیم مهندسی قرار میدهند.

قابلیت های نرم افزار HazMap3D

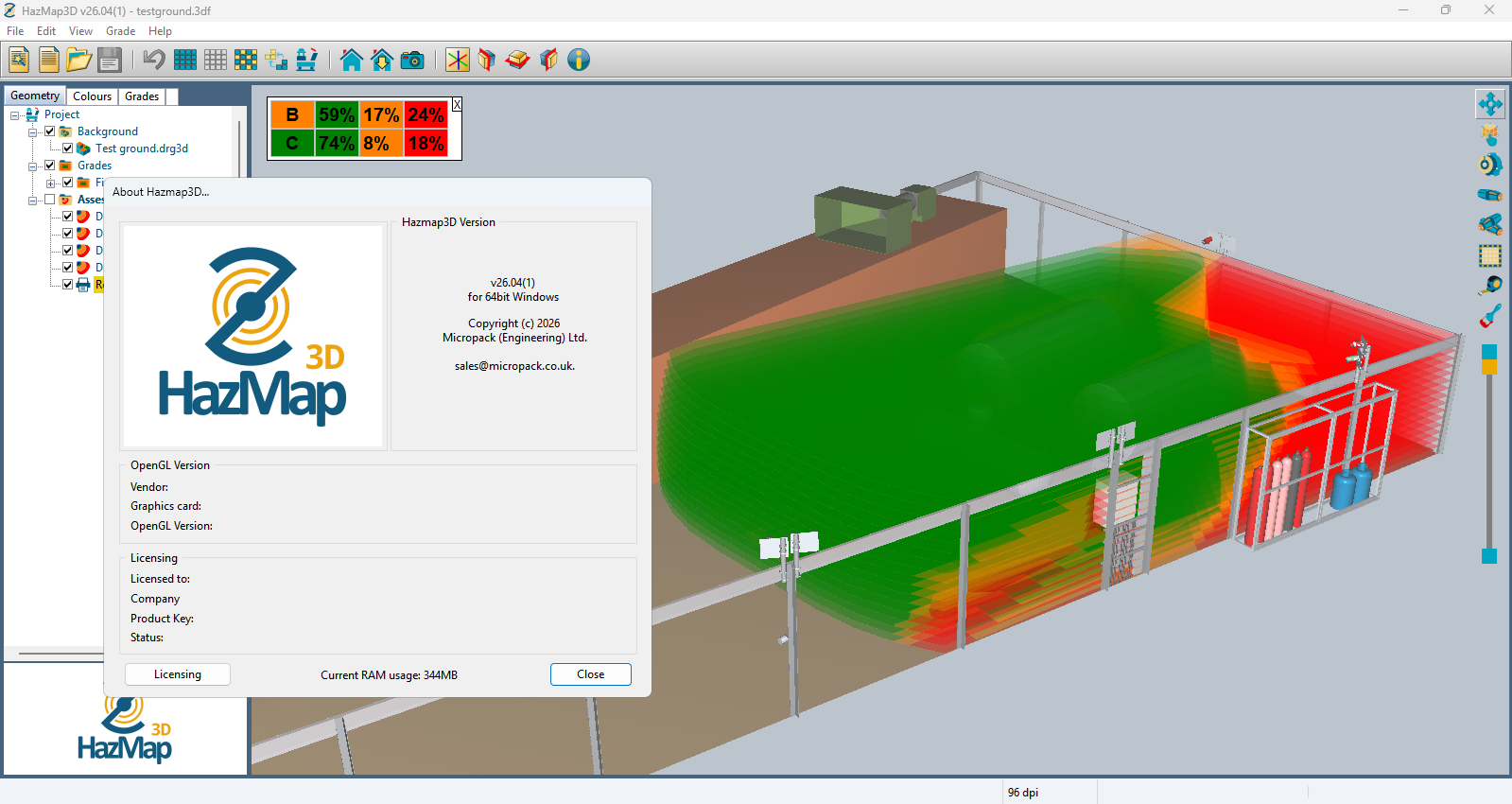

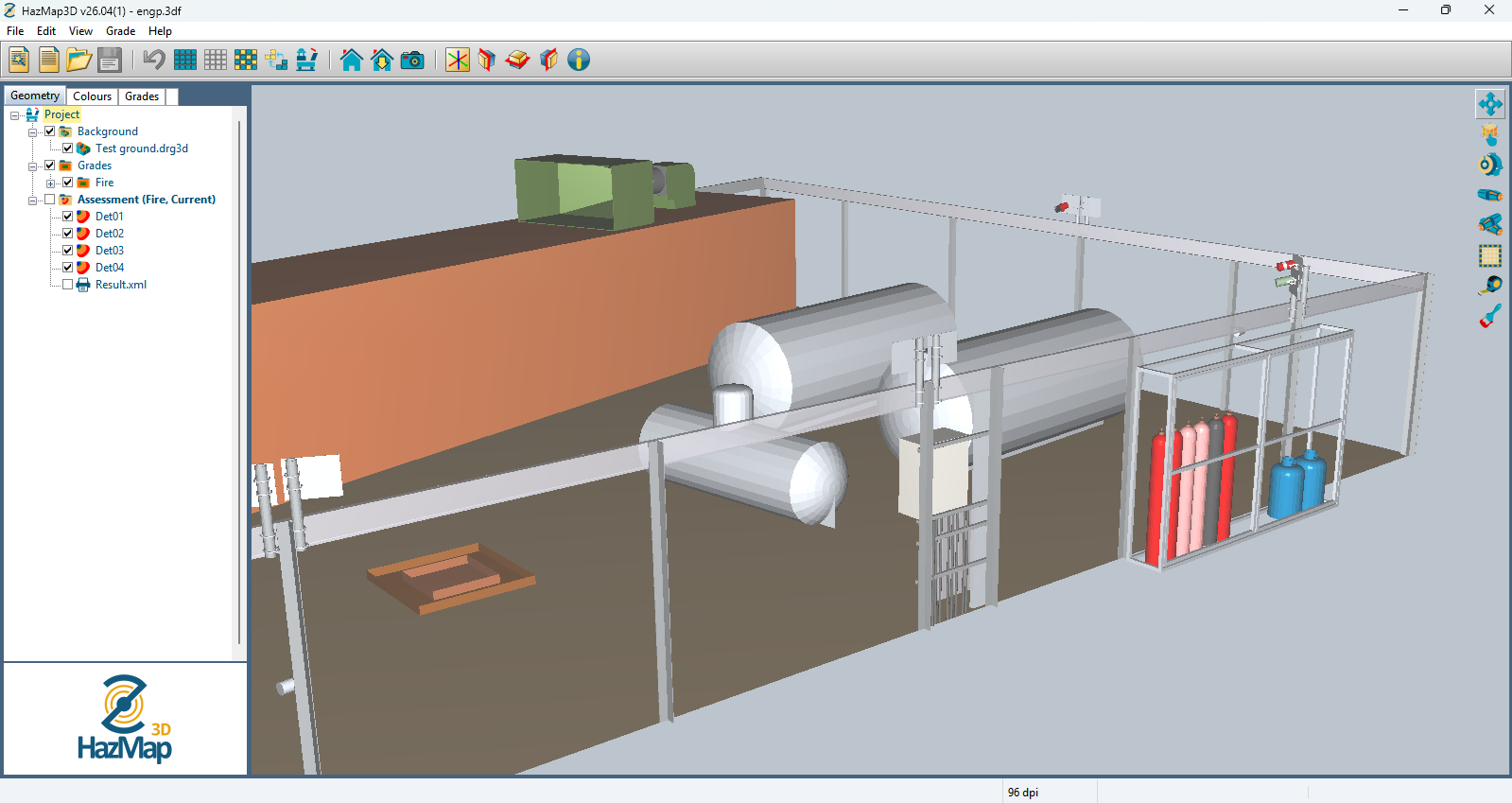

• مدل سازی سه بعدی سایت | 3D Site Modelling
  ایجاد محیط سه بعدی پروژه و استفاده از هندسه واقعی تجهیزات، سازه ها و موانع برای بررسی موقعیت و عملکرد آشکارسازها.
• ورود مدل های CAD | 3D CAD Import
  وارد کردن مدل های سه بعدی CAD و آماده سازی آنها برای مطالعات Fire & Gas؛ مدل میتواند در قالب داخلی DRG3D نیز ذخیره شود تا بارگذاری و ویرایش آن سریع تر انجام شود.
• ارزیابی تشخیص آتش | Flame Detection Assessment

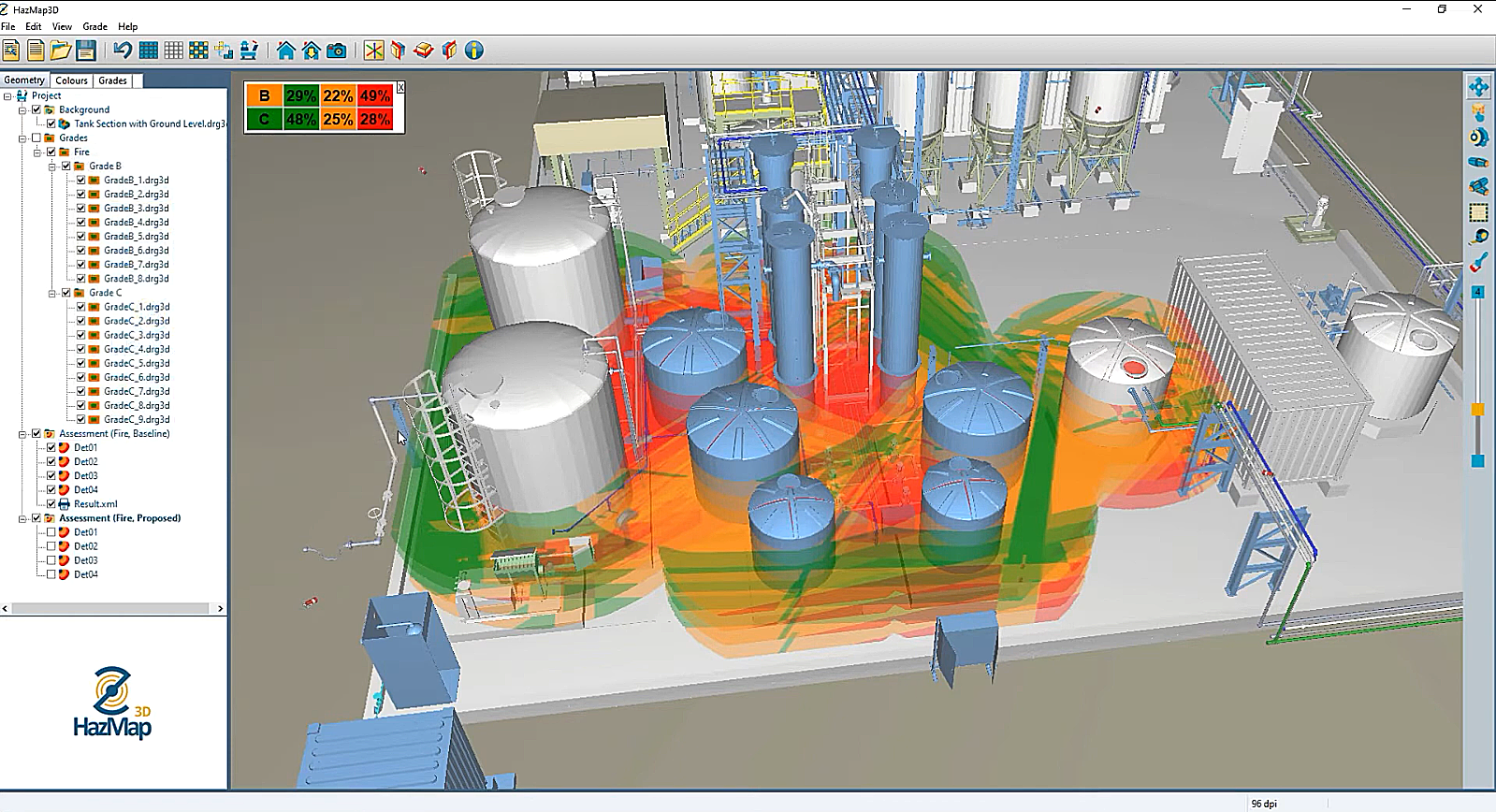

  محاسبه پوشش آشکارسازهای آتش در نقاط مختلف فضای سه بعدی و بررسی میزان برآورده شدن اهداف تعیین شده برای هر ناحیه.
• ارزیابی گاز قابل اشتعال | Flammable Gas Assessment
  بررسی پوشش آشکارسازهای گاز قابل اشتعال در حجم های تعریف شده و ارزیابی احتمال باقی ماندن تجمعات گاز بدون تشخیص.

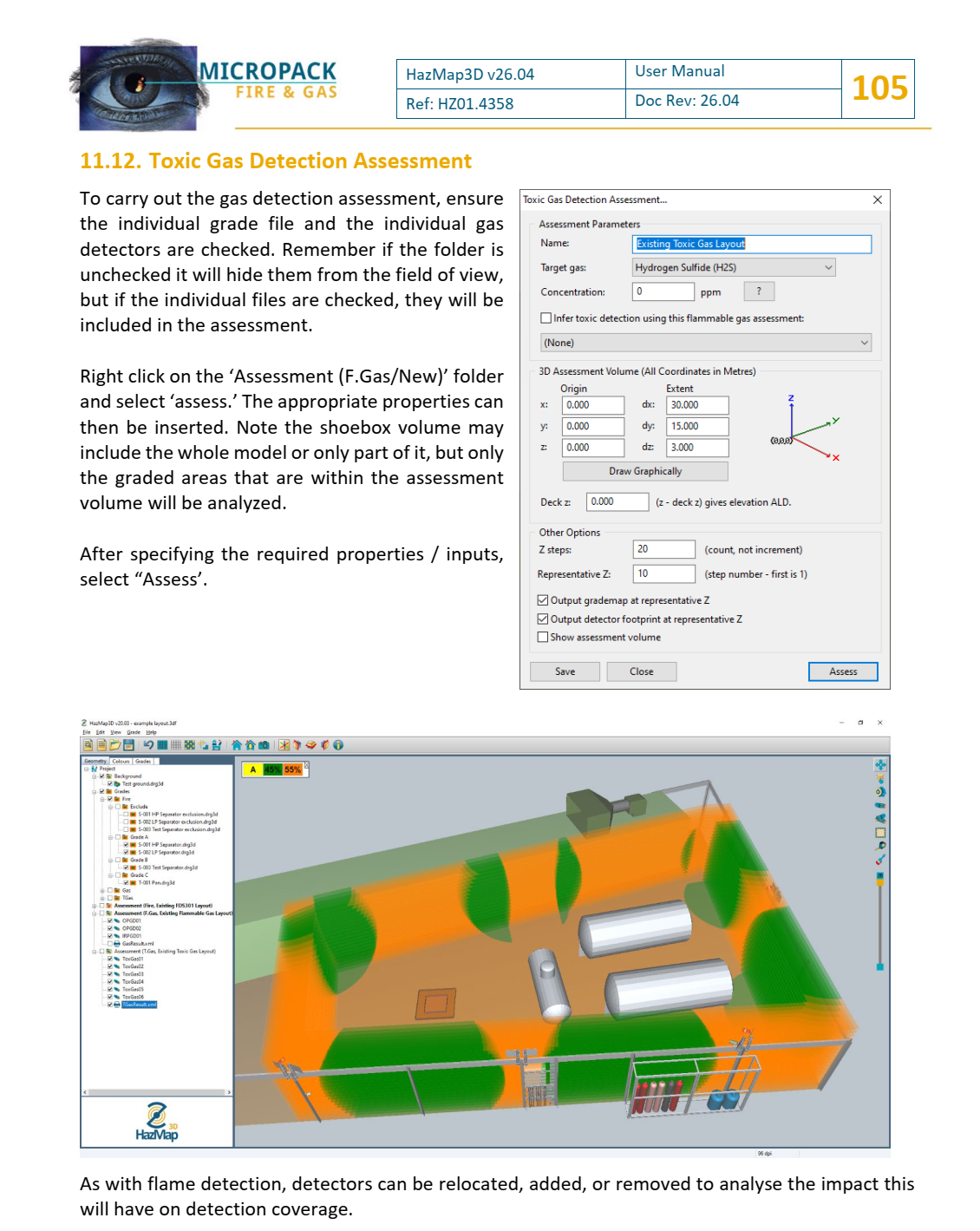

• ارزیابی گاز سمی | Toxic Gas Assessment

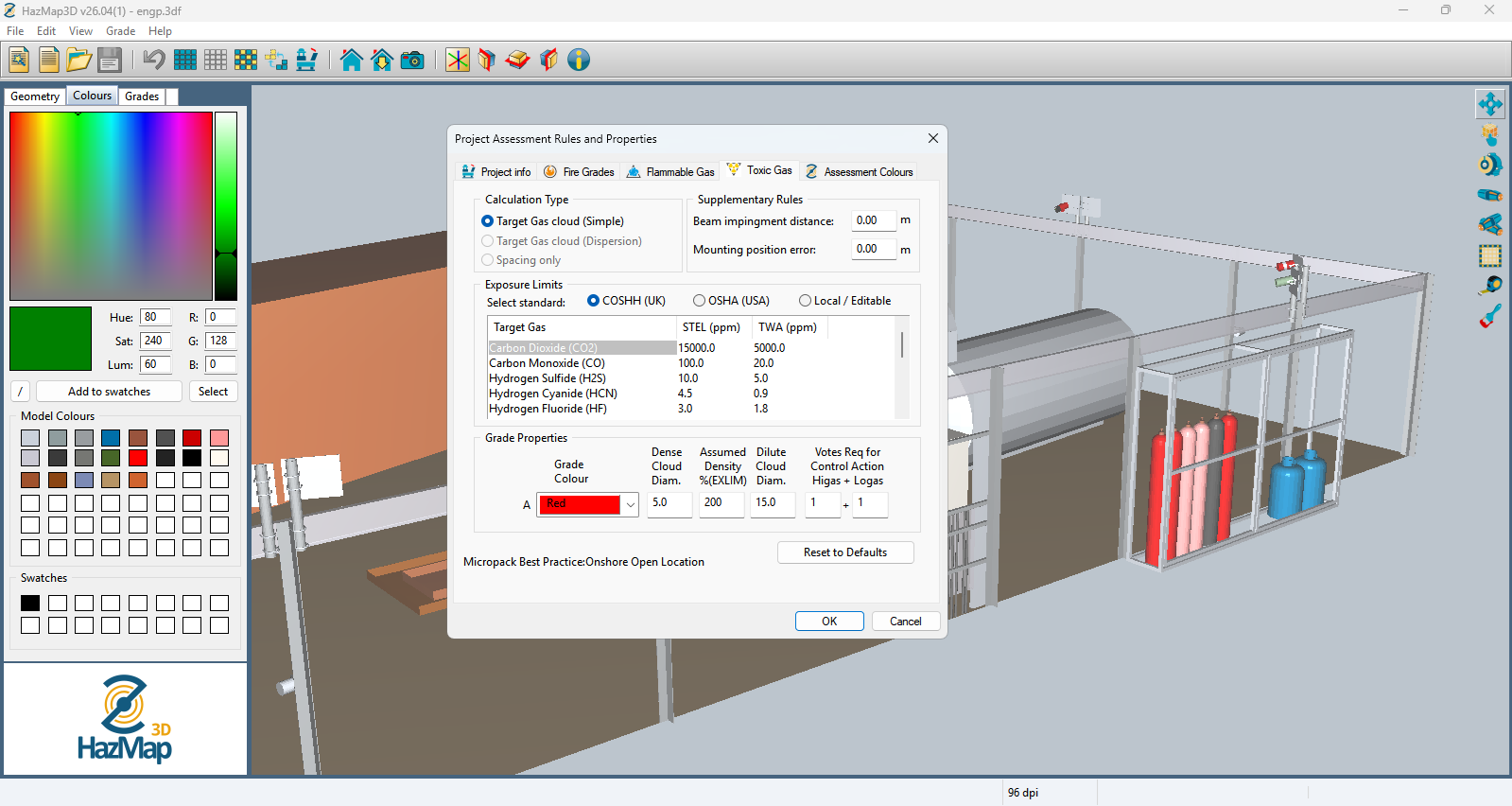

  تحلیل پوشش سیستم تشخیص گازهای سمی و گازهای خفه کننده در نواحی مشخص شده از مدل سه بعدی.
• جانمایی و بهینه سازی دتکتورها | Detector Placement Optimisation
  قرار دادن، جابه جایی و حذف آشکارسازها و بررسی اثر هر تغییر بر پوشش نهایی برای رسیدن به چیدمان مناسب تر.
• مدل سازی آشکارسازهای Open Path | Open Path Gas Detection
  مدل سازی آشکارسازهای گاز مسیر باز با تعریف نقطه شروع و پایان پرتو و بررسی پوشش و موانع موجود در مسیر آن.
• مدیریت Grade و سناریوهای ارزیابی | Grading and Assessment Scenarios
  تعریف نواحی با درجات مختلف خطر و اعمال قواعد ارزیابی متفاوت، شامل سناریوهایی با اندازه آتش، فاصله تشخیص و منطق رای گیری مشخص.

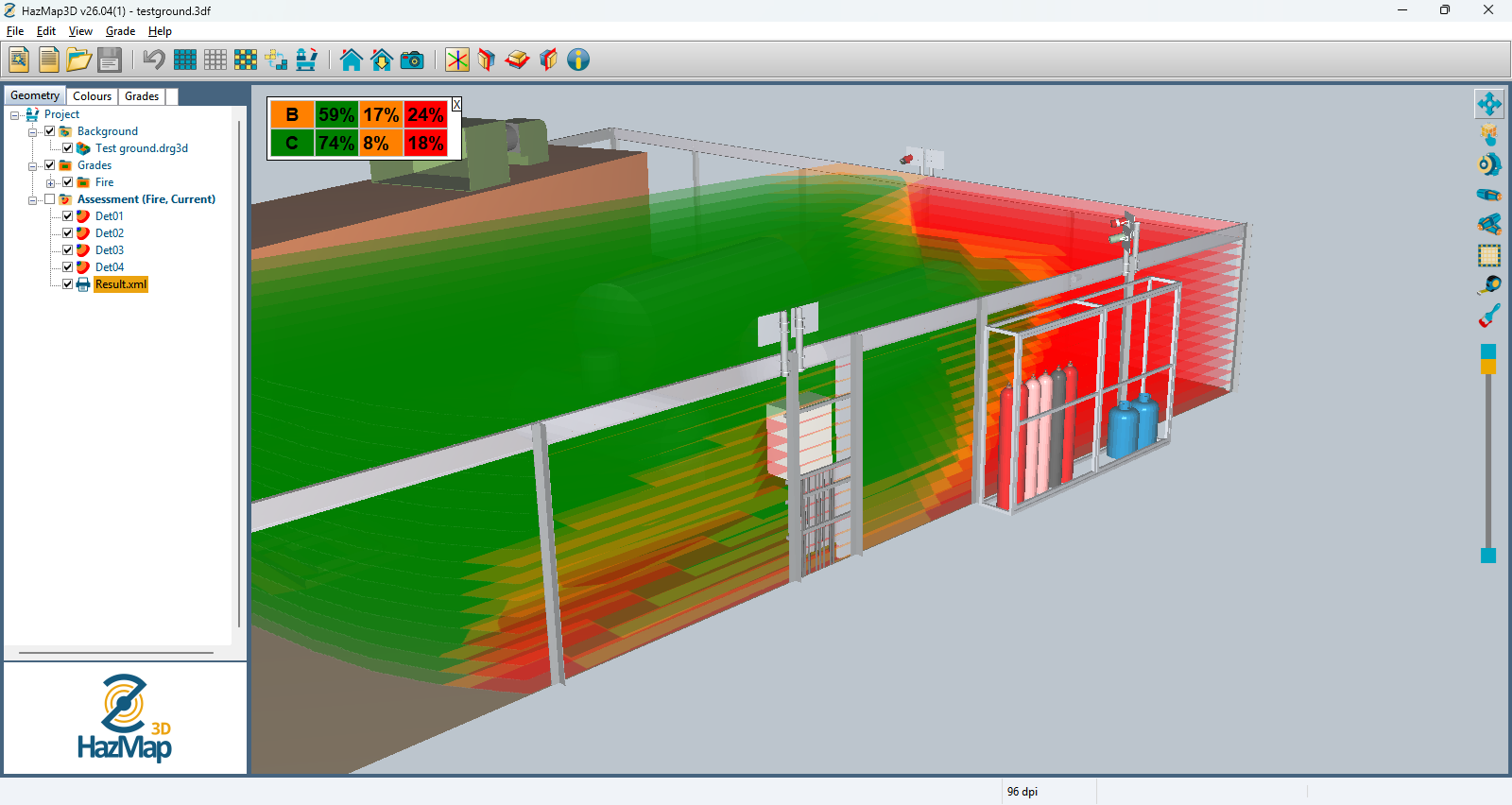

• تحلیل پوشش و نقاط کور | Coverage and Blind Spot Analysis
  نمایش مناطق تحت پوشش و نقاط فاقد پوشش مناسب برای شناسایی محل هایی که نیاز به اصلاح جانمایی یا افزایش تعداد آشکارساز دارند.
• گزارش گیری مهندسی | Engineering Reporting
  تولید گزارش های شامل خلاصه پوشش، مشخصات آشکارسازها، نتایج ارزیابی و نقشه های دوبعدی و سه بعدی برای استفاده در مدارک مهندسی و بررسی پروژه.

ماژول ها و افزونه های مهم HazMap3D

• Flame Detection Assessment
  بخش ارزیابی پوشش آشکارسازهای آتش بر اساس هندسه سه بعدی، Grade های تعریف شده و منطق رای گیری.
• Flammable Gas Assessment
  ارزیابی پوشش تشخیص گازهای قابل اشتعال در حجم های مشخص شده از سایت.
• Toxic Gas Assessment
  تحلیل پوشش آشکارسازهای گاز سمی و گازهای خفه کننده در نواحی مورد نظر پروژه.
• Fire Detector Library
  کتابخانه داخلی مدل های آشکارساز آتش و مشخصات عملکردی مورد استفاده در محاسبات پوشش.
• Gas Detector Library
  کتابخانه آشکارسازهای گاز برای تعریف تجهیزات مورد استفاده در پروژه و تهیه اطلاعات دقیق تر در گزارش ها.
• Open Path Gas Detector
  مدل سازی آشکارسازهای مسیر باز و بررسی انسداد پرتو توسط هندسه موجود در مدل سه بعدی.
• Assessment Grading
  تعریف Fire و Gas Grade برای مشخص کردن الزامات تشخیص در نواحی مختلف سایت و اعمال آنها در محاسبات.
• 3D CAD Model Viewer
  نمایش، پیمایش و بررسی مدل سه بعدی و استفاده از آن به عنوان مبنای جانمایی و ارزیابی دتکتورها.
• Reporting
  تهیه گزارش های Fire & Gas شامل خلاصه پوشش، اطلاعات دتکتورها، نقشه های Plan View و نتایج ارزیابی.
• HazMap Free Viewer
  نسخه مشاهده پروژه برای باز کردن پروژه های HazMap و بررسی سه بعدی نتایج و چرخش و بزرگنمایی مدل بدون امکان تغییر یا اجرای مجدد ارزیابی.

کاربردهای تخصصی در صنایع

• صنایع نفت و گاز
  مطالعات پوشش Fire & Gas در واحدهای فرآیندی، تاسیسات تولید، ایستگاه های فرآورش و تجهیزات مرتبط با هیدروکربن ها.
• پالایشگاه ها و مجتمع های پتروشیمی
  ارزیابی جانمایی Flame Detector و Gas Detector در اطراف تجهیزات فرآیندی، مخازن، سازه ها و نواحی دارای خطر آتش و انتشار گاز.
• سکوهای نفت و گاز فراساحلی

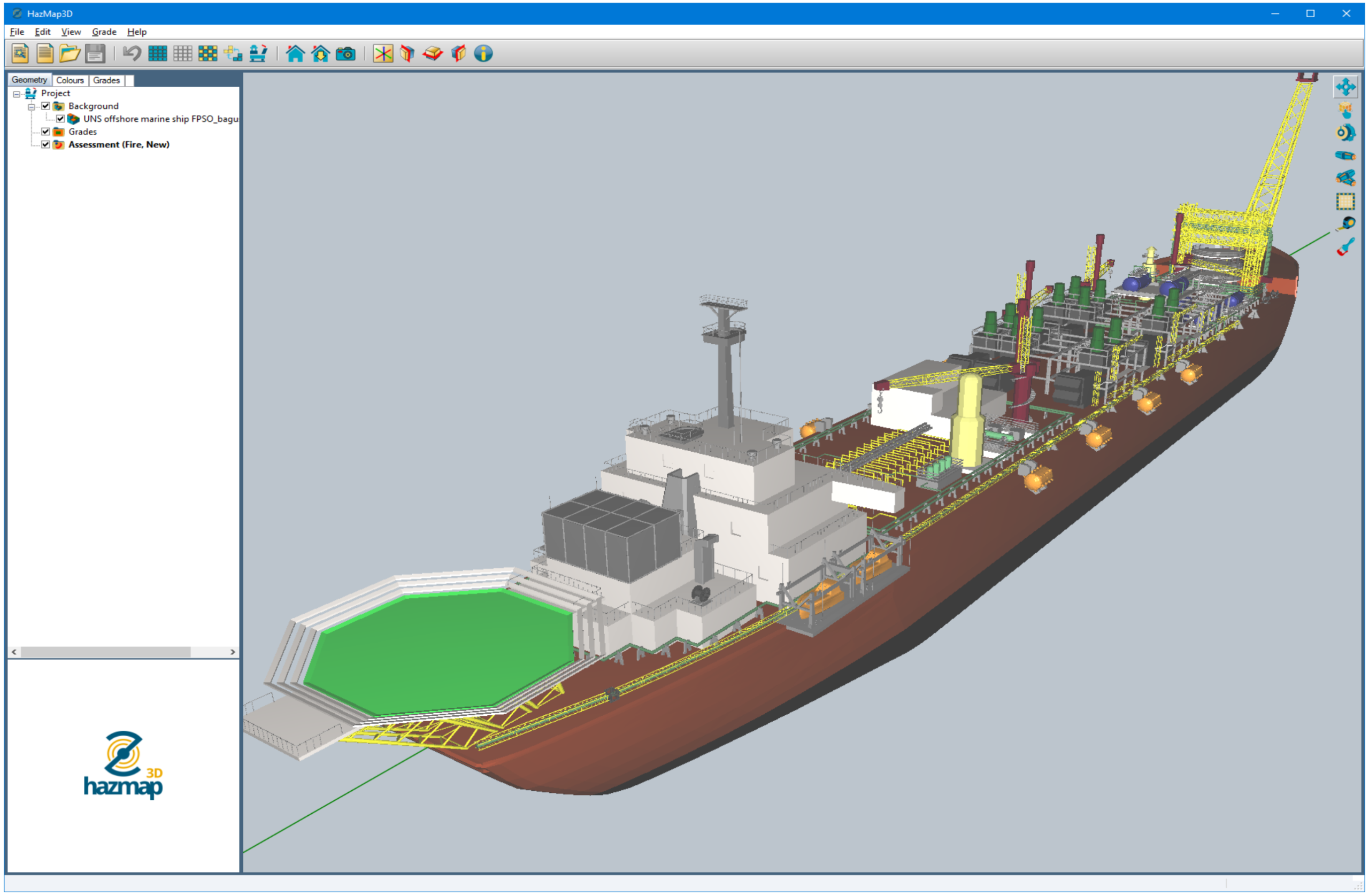

  مدل سازی سه بعدی Deck ها و تجهیزات سکو و بررسی پوشش آشکارسازها با در نظر گرفتن موانع و محدودیت های هندسی سازه.
• پایانه های LNG و تاسیسات گاز
  تحلیل پوشش تشخیص گازهای قابل اشتعال و سمی در نواحی فرآیندی، تجهیزات ذخیره سازی و انتقال گاز.
• صنایع شیمیایی و فرآیندی
  بررسی پوشش سیستم های تشخیص آتش و گاز در واحدهایی که احتمال انتشار مواد قابل اشتعال، سمی یا خفه کننده وجود دارد.
• نیروگاه ها و تاسیسات انرژی
  ارزیابی پوشش آشکارسازهای Fire & Gas در نواحی دارای تجهیزات سوخت، فرآیندی و سایر بخش های مستعد آتش سوزی یا انتشار گاز.
