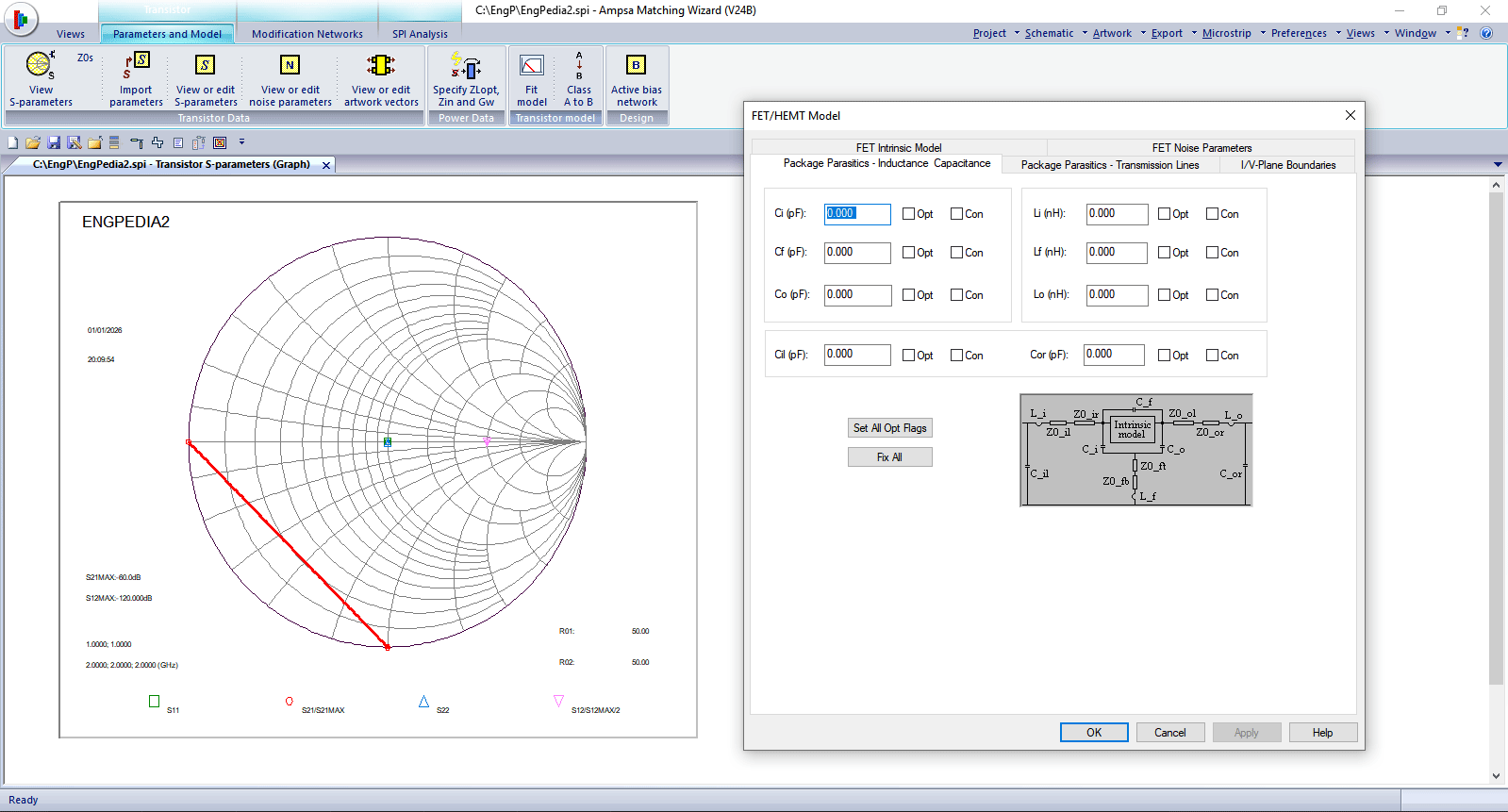

Ampsa MW v24 طراحی شبکه تطبیق امپدانس RF

Ampsa Matching Wizard (Ampsa MW) یک ابزار صنعتی و تخصصی برای سنتز و طراحی شبکه‌های تطبیق امپدانس در تقویت‌کننده‌های RF و مایکروویو است. این ابزار بخشی از پلتفرم طراحی Ampsa است و برای حل مسائل تطبیق امپدانس تعریف‌شده توسط کاربر به کار می‌رود، به نحوی که طراح بتواند شبکه‌های matching را با کنترل دقیق امپدانس در فرکانس بنیادی و هارمونیک‌ها به دست آورد. Matching Wizard از روش‌های جستجوی سیستماتیک و بهینه‌سازی در فضای پارامتر Q یا فاز انتقال برای یافتن شبکه‌هایی استفاده می‌کند که عملکرد بهینه در شبکه تقویت‌کننده داشته باشند، و می تواند طراحی را به خروجی‌های قابل استفاده در ابزارهای دیگر منتقل نماید.

شبکه تطبیق امپدانس (Impedance Matching Network) در سیستم‌های مخابراتی RF (فرکانس رادیویی) به کار می‌رود تا امپدانس منابع (مانند آنتن‌ها یا منابع سیگنال) و بار (مانند کابل‌ها یا گیرنده‌ها) را با هم تطبیق دهد. هدف اصلی این شبکه‌ها این است که بازتاب سیگنال‌ها (reflection) را کاهش دهند و قدرت بیشتری به گیرنده منتقل کنند. این کار به‌ویژه در فرکانس‌های بالا اهمیت دارد که اثرات بازتاب و اتلاف انرژی بیشتر می‌شود.

Ampsa MW به عنوان ابزاری مستقل برای تطبیق امپدانس یا به‌صورت بخشی از Amplifier Design Wizard به کار می‌رود؛ در حالی که ADW کنترل کامل‌تر روی امپدانس‌های ذاتی و شبکه‌های تطبیق گسترده‌تر فراهم می‌کند، MW تمرکز اصلی خود را روی سنتز دقیق شبکه آمپدانس تطبیق قرار می‌دهد و برای کاربردهای صنعتی RF و مایکروویو یک مرحله کلیدی در طراحی عملیاتی است.

قابلیت‌های نرم افزار Ampsa MW

• سنتز شبکه تطبیق امپدانس | Impedance Matching Network Synthesis
  طراحی شبکه‌های تطبیق امپدانس برای ورودی و خروجی تقویت‌کننده‌های RF با کنترل دقیق پارامترهایی مثل Q و فاز انتقال.
• کنترل امپدانس هارمونیک‌ها | Harmonic Termination Targeting
  هدف‌گیری امپدانس در فرکانس بنیادی و هارمونیک‌های دوم و سوم برای بهبود عملکرد و بهینه‌سازی شبکه‌های تطبیق.
• جستجوی سیستماتیک پارامترها | Systematic Parameter Search
  استفاده از جستجوی سیستماتیک در فضای Q یا فاز انتقال برای یافتن پاسخ‌های بهینه در شبکه matching.
• مبدل‌های سه‌پورت | Three-Port Coupler and Splitter Design
  قابلیت طراحی تقسیم‌کننده‌ها و ترکیب‌کننده‌های سه‌پورت در ضمن فرآیند matching.
• تولید خروجی برای EM و CAD | Export for EM and CAD Tools
  خروجی طرح‌ها برای استفاده در شبیه‌سازی میدان الکترومغناطیسی و ابزارهای CAD مثل Sonnet و Microwave Office.
• پشتیبانی از شبکه‌های distributed | Distributed Network Synthesis
  سنتز شبکه‌های تطبیق از توپولوژی‌های PI و T-section برای به دست آوردن عملکرد مطلوب در باند انتخابی.
• اتصال به مراحل بعدی طراحی | Integration with Full Design Flow
  یکپارچگی با Amplifier Design Wizard برای ادامه طراحی تقویت‌کننده پس از تطبیق امپدانس.
• قابلیت تنظیم شبکه‌ها | Manual Network Adjustment
  پس از سنتز خودکار، امکان تنظیم دستی بخش‌هایی از شبکه برای بهینه‌سازی بیشتر.

کاربردها

• در طراحی شبکه‌های RF و مایکروویو
  برای تولید شبکه‌های تطبیق امپدانس که ورودی/خروجی تقویت‌کننده‌ها را به امپدانس مرجع متصل می‌کنند و عملکرد بهینه را تضمین می‌کنند.
• در ارتباطات بی‌سیم حرفه‌ای
  برای بهینه‌سازی شبکه‌های تطبیق در فرکانس‌های بالا در تجهیزات رادیویی و مخابرات.
• در توسعه تقویت‌کننده‌های توان بالا
  برای بهبود بهره و پایداری تقویت‌کننده‌ها در سیستم‌های فرکانس بالا.
• در اپلیکیشن‌های صنعتی RF مانند رادار و ماهواره
  برای تضمین عملکرد شبکه تطبیق در شرایط عملیاتی سخت و فرکانس بالا.
• در مهندسی بهینه‌سازی مدارهای فرکانس بالا
  برای یکپارچه‌سازی فرآیند تطبیق با شبیه‌سازی و ارزیابی عملکرد کلی مدار.
