Bentley OpenPlant 2026 مستندسازی تأسیسات صنعتی نفت و گاز

Bentley OpenPlant یک مجموعه نرم افزار ی مهندسی به‌منظور طراحی، مدل‌سازی، مستندسازی و تولید اسناد پروژه‌های صنعتی است. این نرم افزار استاندارد ISO 15926 را به‌عنوان ساختار داده‌ای ذاتی در مدل‌ها به کار می‌برد. پلتفرم Bentley OpenPlant امکان مدیریت پروژه‌های چندرشته‌ای شامل لوله‌کشی (piping)، تجهیزات مکانیکی، تهویه مطبوع، برق، ابزار دقیق و تأسیسات صنعتی را در محیط دیجیتال فراهم می‌کند. همچنین نرم افزار Bentley OpenPlant به واسطه قابلیت ادغام داده‌های چندمنبعی مانند داده‌های سه‌بعدی، اسناد 2D، کلود نقاط (point clouds) و مدل‌های CAD، امکان هماهنگی دقیق بین طراحی مفهومی، طراحی تفصیلی و اجرای سایت را دارد.

نرم افزار Bentley OpenPlant با فراهم آوردن محیط مشترک دیجیتال (digital twin) و با بهره‌گیری از زیرساخت‌هایی مانند ProjectWise و PlantSight، امکان اشتراک مؤثر داده‌ها، کنترل نسخه‌ها و هماهنگی بین تیم‌های مهندسی را دارد. از این طریق تغییرات در مدل‌های PID، مدل‌های سه‌بعدی، و ایزومتری‌ها با دقت پیگیری می‌شوند تا تناقضات بین طراحی و اجرا کاهش یابد. نرم افزار Bentley OpenPlant دارای اجزایی است که هر کدام در بخشی از فرآیند طراحی تا تحویل مستندات فنی تخصصی عمل می‌کنند، مثل OpenPlant PID برای رسم دیاگرام‌ها، Modeler برای مدل‌سازی سه‌بعدی، و Isometrics Manager برای تولید خودکار شکل‌های ایزومتریک.

نرم افزار Bentley OpenPlant PID

OpenPlant PIDنرم افزار ی برای تولید سریع و دقیق دیاگرام‌های piping و instrumentation (P&ID) است. این ابزار به‌صورت داده‌محور طراحی شده تا ویژگی‌هایی مانند برچسب‌گذاری (component tagging)، مدیریت کاتالوگ‌ها و مشخصات فنی (specifications)، و قابلیت همگام‌سازی با استاندارد ISO 15926 را داشته باشد. PID امکان تعریف و استفاده مجدد از کاتالوگ‌ها ازنرم افزار هایی مثل PDS، AutoPLANT و PlantSpace را دارد.

نرم افزار Bentley OpenPlant Modeler

OpenPlant Modeler ابزاری تخصصی برای مدل‌سازی سه‌بعدی طراحی پلیمینگ، تجهیزات مکانیکی، برق و تهویه مطبوع در پروژه‌های بزرگ صنعتی است. این نرم افزار از استاندارد ISO 15926 به‌عنوان مدل داده‌ای ذاتی استفاده می‌کند و از انواع فرمت‌ها مثل DGN، DWG، JT، کلود نقاط و PDF پشتیبانی می‌کند. کاربر می‌تواند با رابط MicroStation و ابزارهایی مثل AccuDraw و AccuSnap کار کند تا اجزای مدل سه‌بعدی را با دقت و سرعت بالا قرار دهد.

نرم افزار Bentley OpenPlant Isometrics Manager

OpenPlant Isometrics Managerنرم افزار ی است برای تولید خودکار نقشه‌های ایزومتریک لوله‌کشی از مدل‌های سه‌بعدی مختلف، مستقلاً ازنرم افزار طراحی پیچیده. این ابزار از قواعد طراحی و وضعیت‌های پروژه مانند “Issued for Construction” پشتیبانی می‌کند تا نقشه‌های ایزومتریک دقیق و قابل استفاده در ساخت و نصب تولید شود. این نرم افزار امکان استخراج ایزومتری‌ها از مدل‌های OpenPlant، iModels و سایر منابع سه‌بعدی، مدیریت طرح‌های ایزومتریک متعدد با سبک‌های مختلف و انتشار آن‌ها به سیستم‌های مستندسازی مانند ProjectWise را داراست.

قابلیت‌های نرم افزار Bentley OpenPlant

• مدل‌سازی سه‌بعدی پیشرفته (Advanced 3D Modeling): ایجاد مدل‌های دقیق برای تجهیزات مکانیکی، خطوط لوله، سازه‌های صنعتی و سامانه‌های ابزار دقیق با پشتیبانی از استاندارد ISO 15926 و تبادل داده بین‌رشته‌ای.
• تولید خودکار نقشه‌های ایزومتریک (Automated Isometric Generation): استخراج نقشه‌های ایزومتریک از مدل‌های سه‌بعدی با کنترل سبک، برچسب‌گذاری هوشمند و درج اطلاعات مواد برای مراحل ساخت و نصب.
• یکپارچگی با محیط‌های چندمنبعی (Multi-source Data Integration): ترکیب داده‌های CAD دوبعدی، کلود نقاط، مدل‌های لیزر اسکن و اسناد مهندسی برای مدیریت یکپارچه پروژه.
• مدیریت مشخصات و کاتالوگ‌ها (Specifications & Catalog Management): تعریف و کنترل کتابخانه‌های قطعات و استانداردهای لوله‌کشی و تجهیزات با امکان بازاستفاده در پروژه‌های متعدد.
• کنترل تغییرات و نسخه‌ها (Change & Version Control): ردیابی تغییرات مدل، هماهنگی بین تیم‌ها و مدیریت گردش کار از طریق ProjectWise و محیط دیجیتال تویین.
• پشتیبانی از فرمت‌های باز (Open Data Exchange): تعامل با فرمت‌های DGN، DWG، IFC و iModel برای تسهیل تبادل داده بانرم افزار های دیگر مهندسی و ساخت.
• شبیه‌سازی و تحلیل برخورد (Clash Detection & Resolution): تشخیص تداخل بین اجزای مکانیکی، الکتریکی و لوله‌کشی و ارائه راهکار اصلاحی پیش از ساخت.
• استخراج گزارش‌های مهندسی (Engineering Reporting): تولید خودکار لیست مواد، نقشه‌های برچسب‌گذاری و مستندات ساخت با قابلیت سفارشی‌سازی کامل.
• مدیریت داده پروژه در مقیاس بزرگ (Large-scale Project Data Management): پشتیبانی از پروژه‌های صنعتی با صدها هزار قطعه و هزاران کاربر به صورت همزمان با عملکرد پایدار.
• همگام‌سازی با چرخه عمر تأسیسات (Lifecycle Integration): ارتباط مستقیم با سیستم‌های بهره‌برداری و نگهداری برای به‌روزرسانی مستمر مدل دیجیتال پس از تحویل پروژه.

کابردهای تخصصی در صنعت

• مدل‌سازی و مستندسازی یکپارچه تأسیسات صنعتی نفت و گاز
• طراحی و مدل‌سازی کامل پالایشگاه‌ها و واحدهای پتروشیمی
• مهندسی خطوط انتقال نفت و گاز در مقیاس وسیع
• طراحی تأسیسات تولید برق و نیروگاه‌های حرارتی یا سیکل ترکیبی
• ایجاد مدل دیجیتال دقیق برای مجتمع‌های شیمیایی و داروسازی
• مهندسی و مستندسازی ایستگاه‌های فشار و تأسیسات گازرسانی شهری

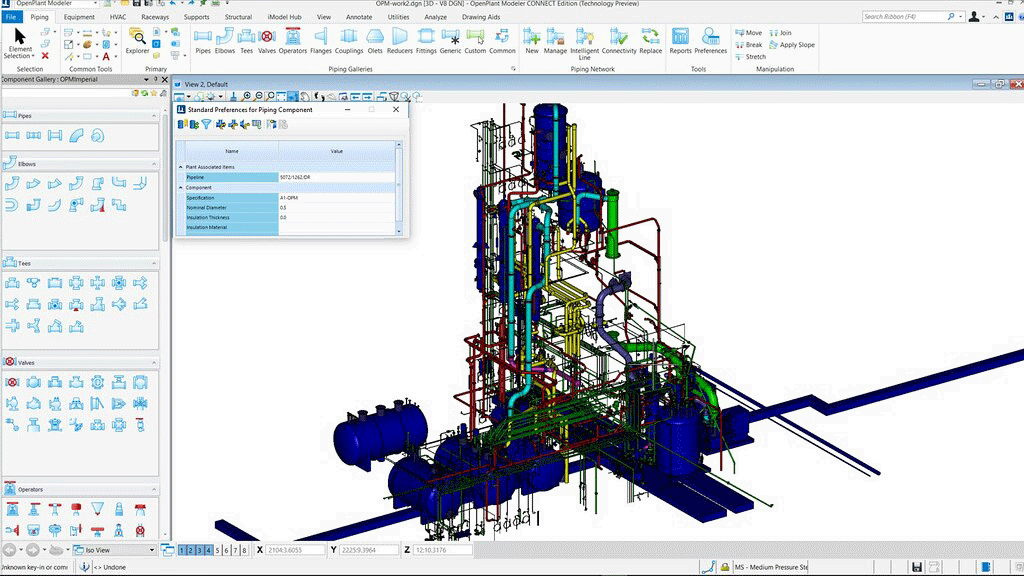

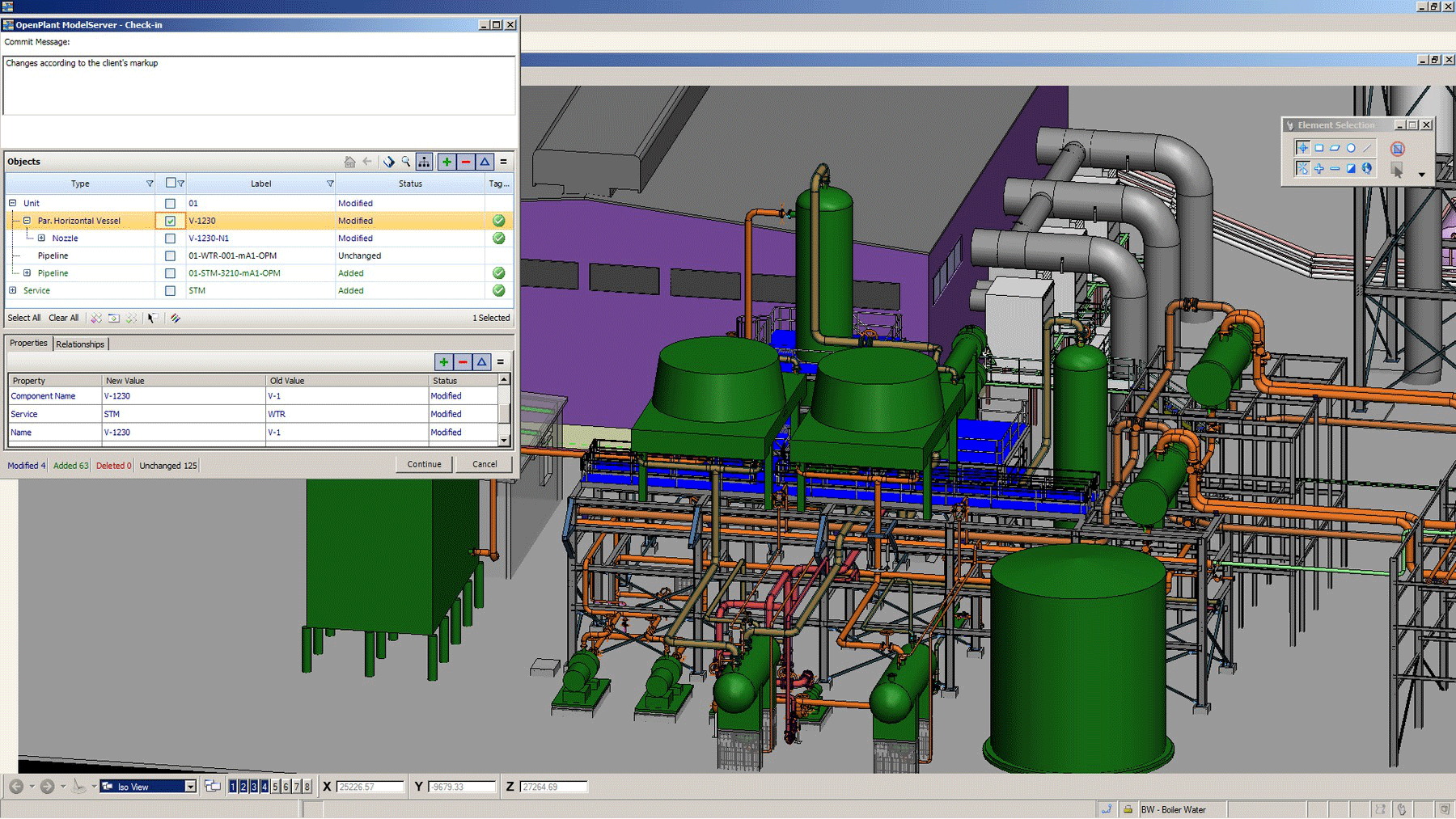

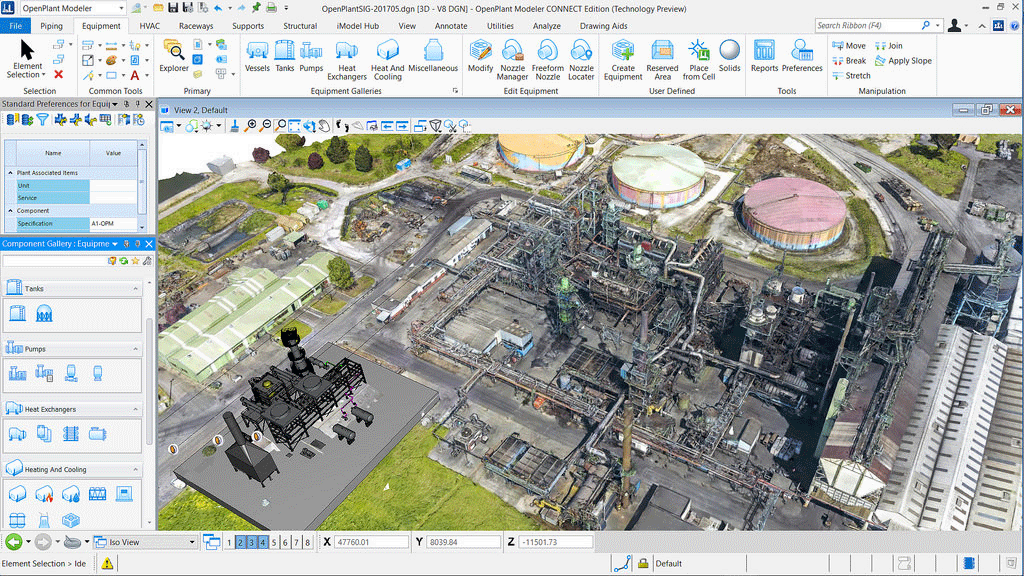

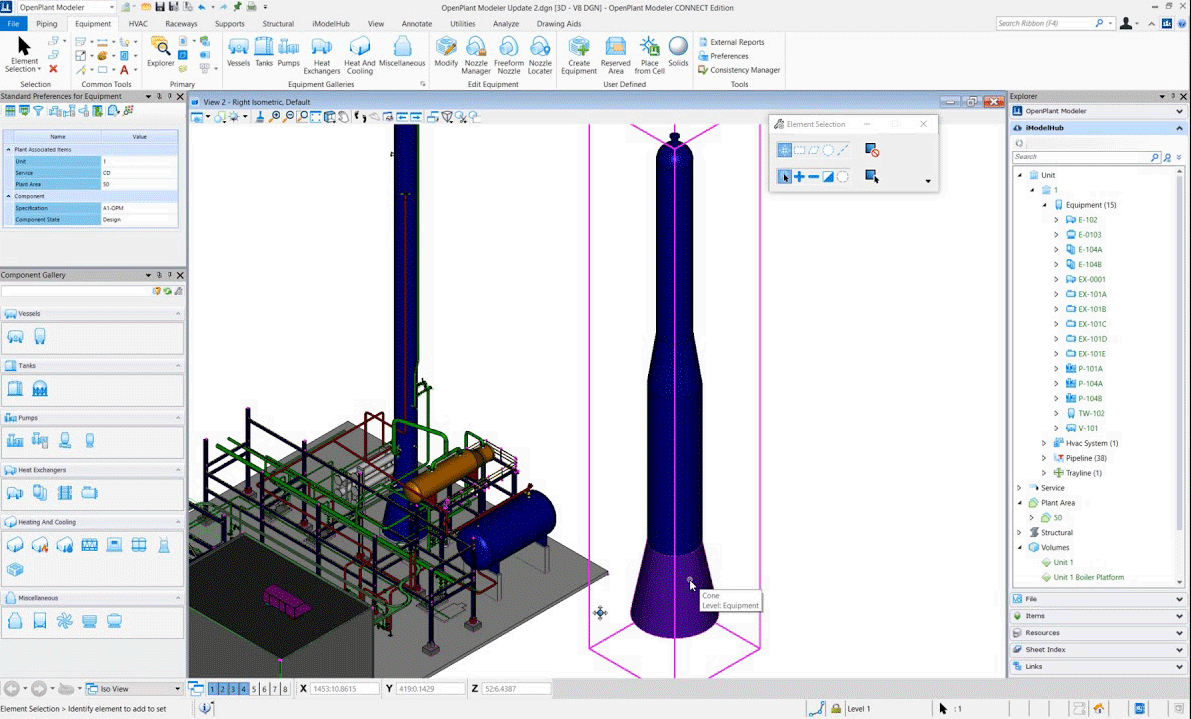

برای مشاهده اطلاعات کامل نرم افزار Bentley OpenPlant جهت مستندسازی تأسیسات صنعتی نفت و گاز به اینجا مراجعه کنید. در ادامه عکس هایی از محیط این نرم افزارها نشان خواهیم داد.
