BOSfluids 8 تحلیل ضربه قوچ و جریان در سیستم های لوله کشی

BOSfluids یک نرم افزار تخصصی برای تحلیل هیدرولیکی سیستم های لوله کشی و خطوط انتقال سیال است که شرایط پایدار و گذرای جریان را برای سیالات مایع و گاز شبیه سازی میکند. این نرم افزار به طور ویژه برای بررسی Surge، Water Hammer و فشارهای گذرا در شبکه های لوله کشی توسعه یافته است.

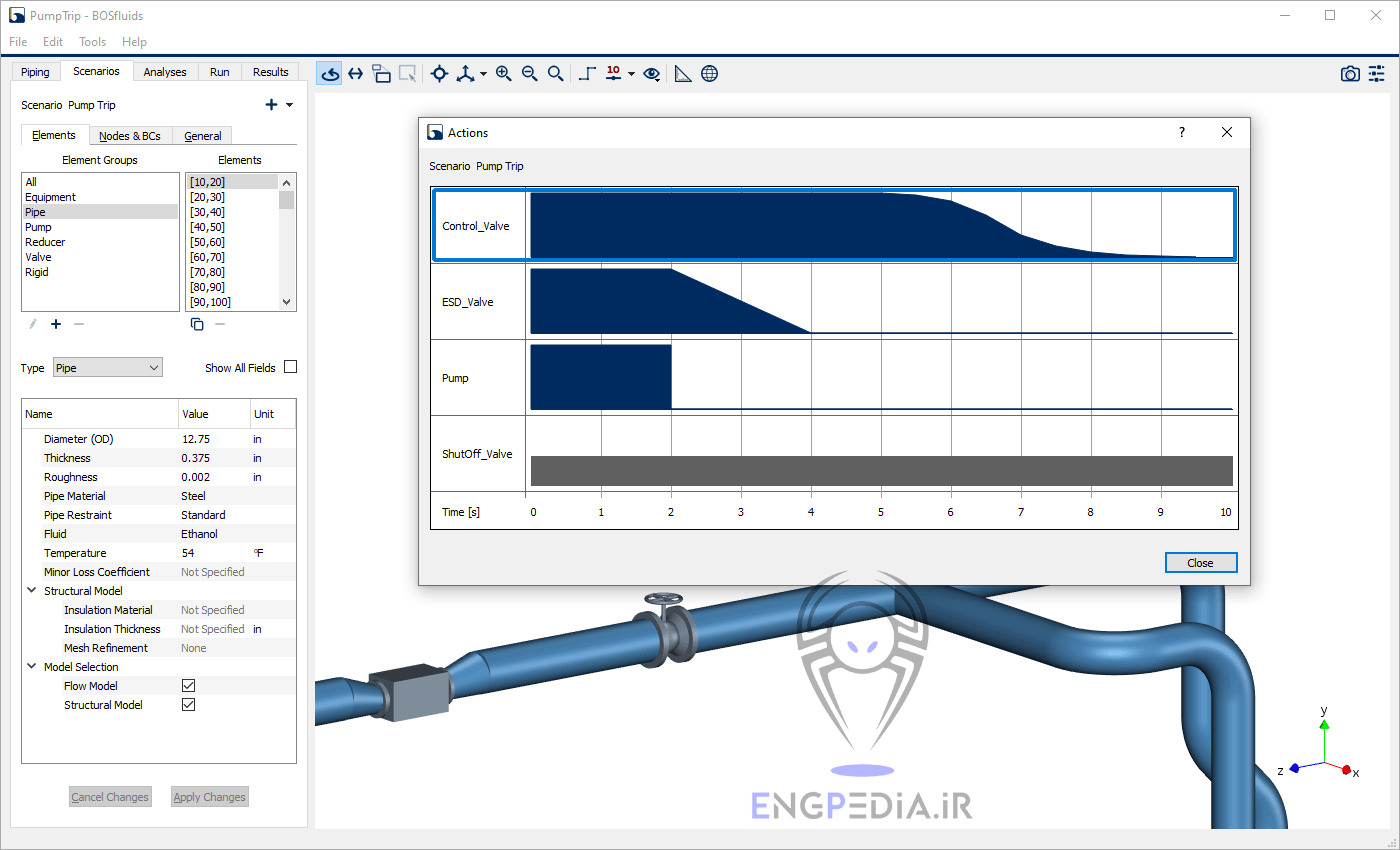

مهندس میتواند سیستم لوله کشی را به صورت دو بعدی یا سه بعدی مدل کند و رفتار تجهیزاتی مانند پمپ، شیر، مخزن، Orifice، Check Valve، Relief Valve و Surge Vessel را در شرایط مختلف بررسی کند. BOSfluids امکان تعریف چندین سناریوی عملیاتی را نیز فراهم میکند تا تغییر شرایط کاری سیستم بدون ساخت مدل های جداگانه ارزیابی شود.

یکی از کاربردهای مهم BOSfluids بررسی اتفاقات گذرا مانند بسته شدن سریع شیر، راه اندازی یا Trip پمپ، Emergency Shutdown، تخلیه مخزن، پر شدن خطوط و تشکیل حفره بخار است. نرم افزار میتواند فشارهای ایجادشده و نیروهای ناشی از تغییرات سریع جریان را محاسبه کند و نتایج را برای ارزیابی مکانیکی سیستم لوله کشی در اختیار مهندس قرار دهد.

BOSfluids برای تحلیل های تخصصی مانند سیستم های Firewater و Deluge، خطوط نفت و گاز، Cooling Water، خطوط LNG، سیستم های انتقال آب و تجهیزات فرایندی نیز استفاده میشود. امکان تبادل مدل و نتایج با نرم افزارهایی مانند CAESAR II و انجام تحلیل Fluid-Structure Interaction، آن را به ابزاری مناسب برای ترکیب تحلیل هیدرولیکی و مکانیکی پایپینگ تبدیل کرده است.

قابلیت های نرم افزار BOSfluids

• تحلیل جریان پایدار | Steady-State Flow Analysis
  محاسبه دبی، فشار، افت فشار و شرایط جریان در شبکه های پیچیده لوله کشی.
• تحلیل جریان گذرا | Transient Flow Analysis
  شبیه سازی تغییرات زمانی فشار و دبی ناشی از تغییر شرایط عملیاتی سیستم.

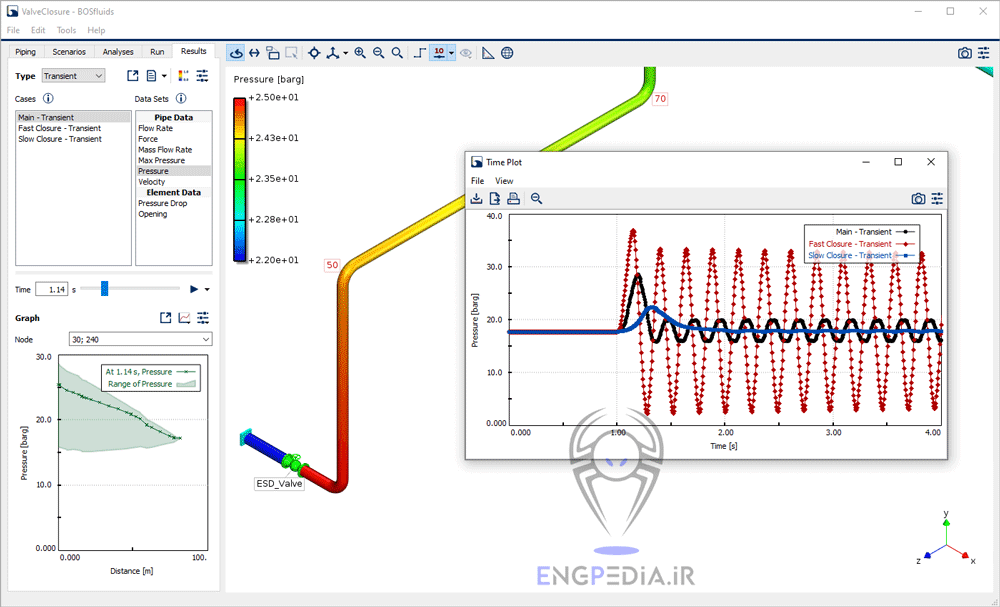

• تحلیل ضربه قوچ | Water Hammer Analysis
  محاسبه موج فشار ناشی از بسته شدن سریع شیر، تغییر دبی یا توقف ناگهانی تجهیزات.
• تحلیل Surge | Pressure Surge Analysis
  بررسی افزایش و کاهش سریع فشار و ارزیابی اثر آن بر تجهیزات و خطوط لوله.
• مدل سازی کاویتاسیون | Cavitation Modeling
  شبیه سازی تشکیل و فروپاشی حفره های بخار و اثر آنها بر فشار و جریان سیستم.
• تحلیل پر و تخلیه خطوط | Flood and Drain Analysis
  شبیه سازی پر شدن سریع خطوط خشک Firewater و تخلیه خطوط و سیستم های حاوی سیال.
• تحلیل عملکرد پمپ | Pump Transient Analysis
  بررسی رفتار سیستم هنگام راه اندازی، توقف، Trip و خرابی پمپ.
• تحلیل رفتار شیرها | Valve Transient Analysis
  بررسی اثر زمان و مشخصات عملکرد شیرها بر فشار، دبی و شرایط گذرای شبکه.

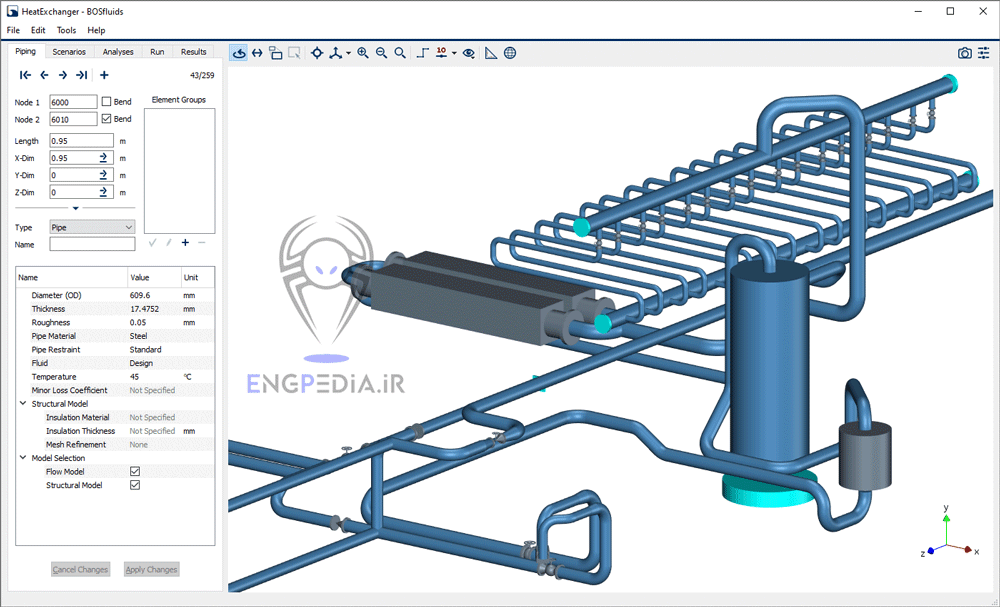

• تحلیل شکست لوله مبدل حرارتی | Heat Exchanger Tube Rupture
  شبیه سازی پارگی یک یا چند تیوب و بررسی فشار و جریان ناشی از این حادثه.

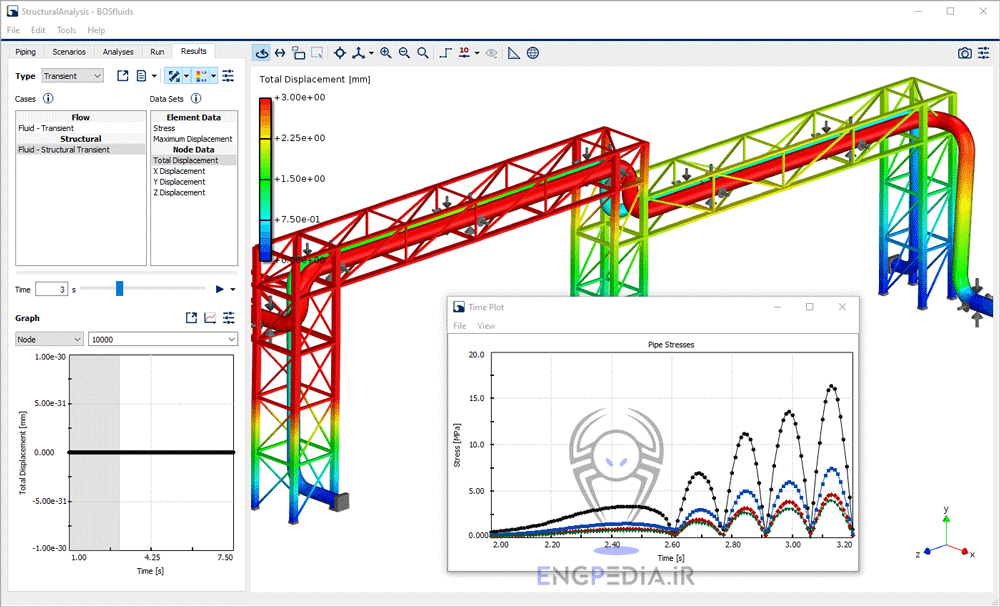

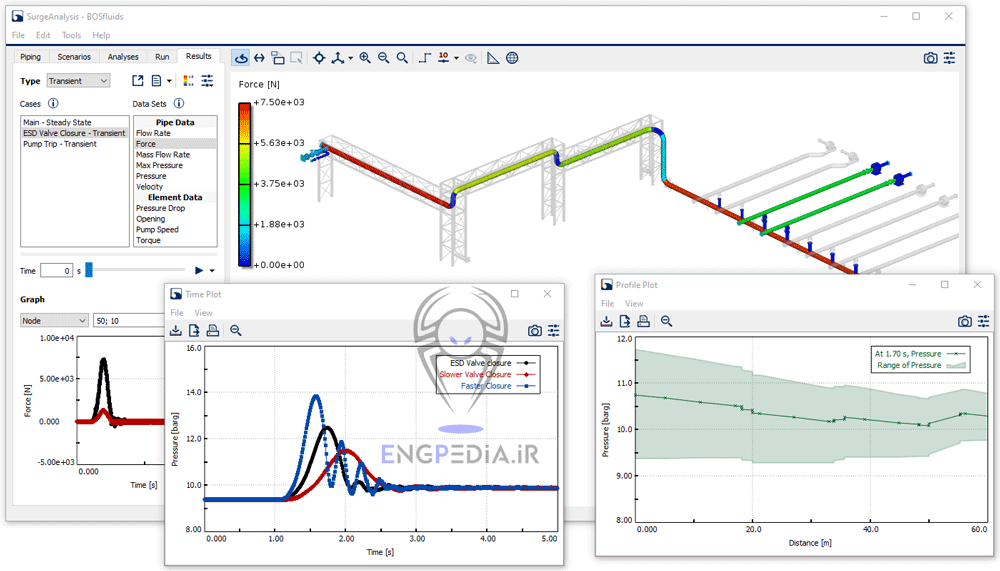

• تحلیل نیروهای سیال | Fluid-Induced Forces
  محاسبه نیروهای ناشی از جریان و فشار گذرا برای ارزیابی پاسخ مکانیکی سیستم لوله کشی.

ماژول ها و افزونه های مهم BOSfluids

• ماژول Fire Water
  تحلیل سیستم های Firewater و Deluge شامل فشار، دبی، عملکرد Sprinkler و شرایط گذرای پر شدن شبکه.
• ماژول Flood & Drain
  مدل سازی جریان دو فازی هنگام پر شدن و تخلیه سریع سیستم های لوله کشی.
• ماژول Cavitation
  مدل سازی تشکیل و فروپاشی حفره های بخار در جریان های گذرا.
• رابط CAESAR II
  تبادل مدل های پایپینگ، نیروها و اطلاعات سازه ای با نرم افزار CAESAR II.
• رابط ANSYS
  انتقال نتایج بارهای ناشی از جریان به تحلیل سازه ای و انجام تحلیل Fluid-Structure Interaction.
• ماژول Scenario Manager
  تعریف و مقایسه سناریوهای مختلف عملکردی و شرایط اضطراری در یک مدل پایپینگ.

کاربردهای تخصصی در صنایع

• نفت، گاز و پتروشیمی
  تحلیل Surge، Water Hammer، راه اندازی و Trip پمپ ها و رفتار گذرای خطوط فرایندی و انتقال.
• نیروگاه ها و صنایع انرژی
  تحلیل شبکه های Cooling Water، خطوط بخار و آب و اثرات گذرای تجهیزات و شیرها.
• سیستم های آتش نشانی صنعتی
  طراحی و ارزیابی Firewater و Deluge و بررسی فشار، دبی و رفتار گذرای شبکه.

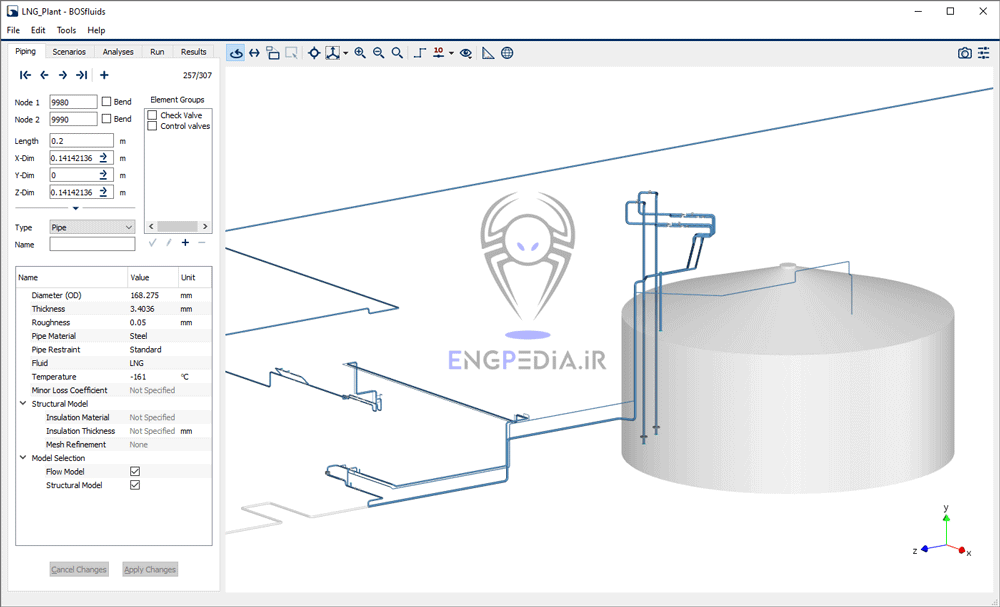

• پایانه های نفتی و مخازن ذخیره
  تحلیل بارگیری و تخلیه، خطوط انتقال، بسته شدن شیرها و فشارهای گذرا.
• صنایع شیمیایی و فرایندی
  بررسی شرایط هیدرولیکی و گذرای شبکه های لوله کشی و تجهیزات فرایندی.
• آب و زیرساخت های انتقال سیال
  تحلیل شبکه های انتقال و توزیع آب، خطوط مدفون و رو زمینی و رخدادهای ضربه قوچ.
