ZEISS CALYPSO 2026 کنترل ابعادی و هندسی قطعات

ZEISS CALYPSO نرم افزار تخصصی شرکت ZEISS برای برنامه نویسی، اجرای اندازه گیری و ارزیابی قطعات با دستگاه های اندازه گیری مختصات یا CMM است. این نرم افزار برای کنترل ابعادی و هندسی قطعات تولیدی طراحی شده و امکان تعریف ویژگی های اندازه گیری، ایجاد برنامه با استفاده از مدل CAD، اجرای اندازه گیری و مقایسه نتایج واقعی قطعه با الزامات نقشه مهندسی را فراهم میکند. CALYPSO میتواند در یک برنامه اندازه گیری از سنسورهای تماسی، اپتیکی و چند سنسوره و همچنین سنسورهای زبری ZEISS استفاده کند.

در یک پروژه کنترل کیفیت، مهندس ابتدا ویژگی هایی مانند سوراخ، صفحه، استوانه، مخروط، دایره، فاصله، زاویه و سایر عناصر هندسی مورد نیاز را از قطعه یا مدل CAD تعریف میکند و سپس مشخصات اندازه گیری و تلرانس هر ویژگی را تعیین میکند. CALYPSO مسیر اندازه گیری را برای CMM ایجاد و نتایج حاصل از اندازه گیری را با مقادیر اسمی مقایسه میکند. به این ترتیب میتوان مشخص کرد هر ویژگی تا چه اندازه از مقدار طراحی فاصله دارد و آیا قطعه الزامات ابعادی و هندسی را برآورده میکند یا خیر.

یکی از قابلیت های مهم CALYPSO کار با GD&T و اطلاعات PMI است. در نسخه های جدید، PMI میتواند برای ایجاد خودکار برنامه های اندازه گیری و استخراج ویژگی ها و مشخصات مورد نیاز از داده های طراحی استفاده شود. نرم افزار همچنین امکان ایجاد برنامه اندازه گیری به صورت مستقیم روی قطعه یا به شکل گرافیکی روی مدل CAD را دارد و نسخه های مختلف برنامه های بازرسی را نیز مدیریت میکند.

CALYPSO برای اندازه گیری قطعات ساده تا هندسه های پیچیده کاربرد دارد و با گزینه هایی مانند CALYPSO curve، CALYPSO freeform و CALYPSO PCM قابلیت های آن برای کاربردهای تخصصی تر توسعه پیدا میکند. بخش freeform اختلاف بین نقاط اندازه گیری شده و سطح اسمی CAD را محاسبه میکند، در حالی که curve برای اندازه گیری و تحلیل منحنی های دوبعدی و سه بعدی به کار میرود. PCM نیز ایجاد برنامه های اندازه گیری برای خانواده ای از قطعات مشابه را ساده میکند و نیاز به ایجاد برنامه جداگانه برای هر قطعه را کاهش میدهد.

قابلیت های نرم افزار ZEISS CALYPSO

• اندازه گیری عناصر هندسی | Geometrical Element Measurement
  اندازه گیری ویژگی هایی مانند نقطه، خط، صفحه، دایره، استوانه، مخروط، کره و سایر عناصر هندسی مورد استفاده در کنترل ابعادی قطعات.
• برنامه نویسی اندازه گیری | Inspection Plan Programming
  ایجاد برنامه اندازه گیری با تعریف ویژگی ها، نقاط برداشت، ترتیب عملیات و روش ارزیابی بدون نیاز به برنامه نویسی متنی پیچیده.
• اندازه گیری مبتنی بر CAD | CAD-Based Measurement

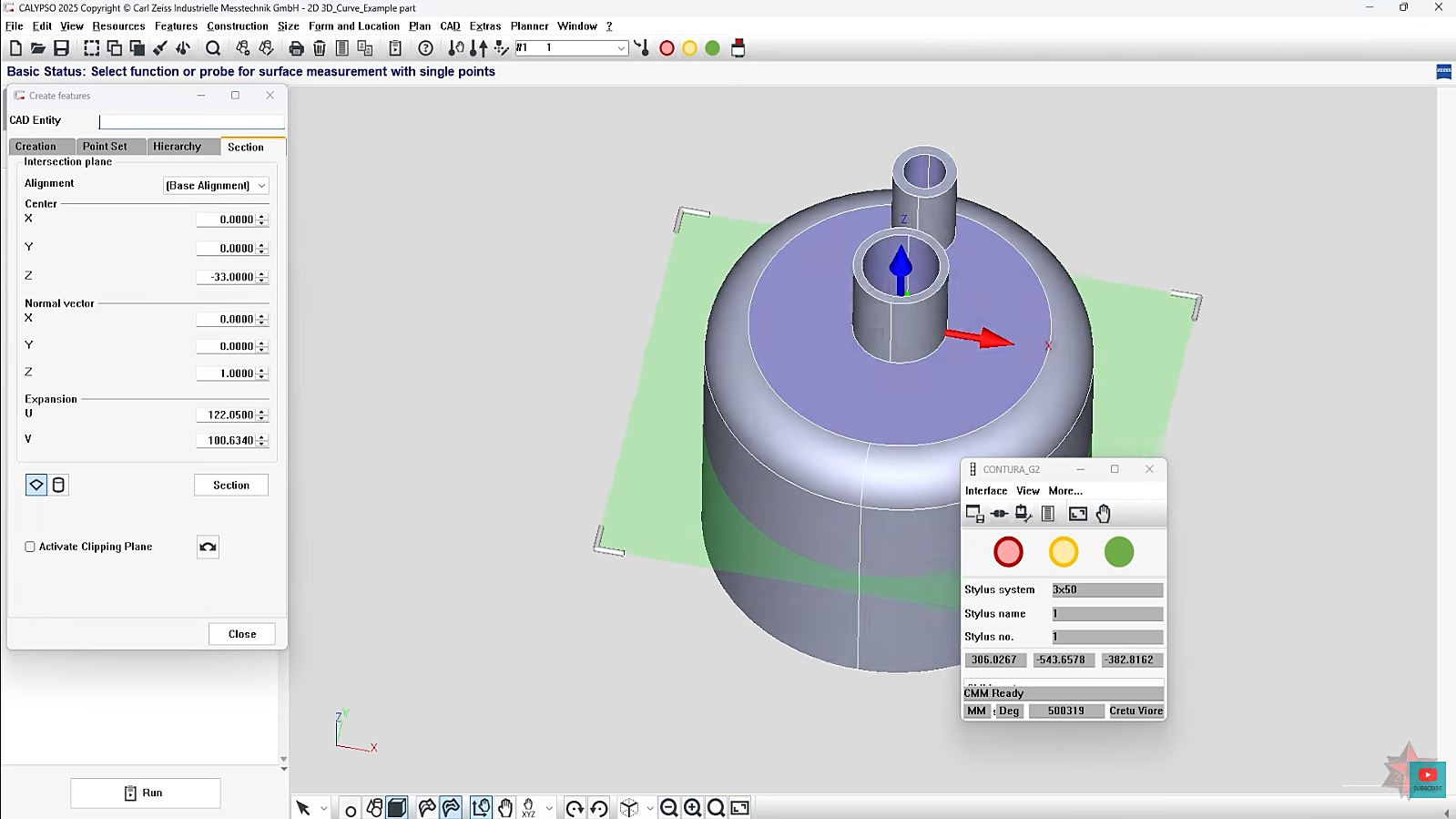

  استفاده از مدل سه بعدی قطعه برای تعریف ویژگی ها، ایجاد مسیر اندازه گیری و مقایسه هندسه واقعی با هندسه اسمی.
• کنترل GD&T | GD&T Inspection
  ارزیابی تلرانس های هندسی و ابعادی مطابق الزامات نقشه و استانداردهای مورد استفاده در کنترل کیفیت قطعات.
• تحلیل ابعادی و هندسی | Dimensional and Geometrical Analysis
  محاسبه اندازه، موقعیت، فاصله، زاویه، فرم و سایر مشخصات هندسی و مقایسه آنها با حدود مجاز.
• اندازه گیری تماسی و اسکن | Tactile Measurement and Scanning
  پشتیبانی از اندازه گیری نقطه ای و اسکن پیوسته با سنسورهای CMM برای برداشت دقیق هندسه قطعات.
• اندازه گیری چند سنسوره | Multi-Sensor Measurement
  ترکیب سنسورهای تماسی، اپتیکی و سایر فناوری های اندازه گیری در یک برنامه بازرسی واحد.
• تحلیل منحنی و سطح آزاد | Curve and Freeform Analysis
  اندازه گیری منحنی های دوبعدی و سه بعدی و محاسبه اختلاف نقاط اندازه گیری شده با سطوح و هندسه های اسمی CAD.
• ایجاد برنامه از PMI | PMI-Based Inspection Planning
  استخراج اطلاعات هندسی و تلرانسی از PMI و استفاده از آنها برای ایجاد سریع تر برنامه های بازرسی و کنترل ویژگی های مورد نیاز.
• اندازه گیری قطعات خانواده ای | Family Part Measurement
  پارامتریک کردن برنامه های اندازه گیری برای قطعات مشابه و تغییر سریع ابعاد و ویژگی های مورد نیاز بدون ایجاد برنامه کاملا جدید.

ماژول ها و افزونه های مهم ZEISS CALYPSO

• CALYPSO CNC
  محیط اصلی ایجاد و اجرای برنامه های اندازه گیری CNC برای دستگاه های CMM.
• CALYPSO STEP
  افزونه مرتبط با تبادل و استفاده از داده های STEP و مدل های CAD در فرآیند برنامه ریزی و اندازه گیری.
• CALYPSO curve

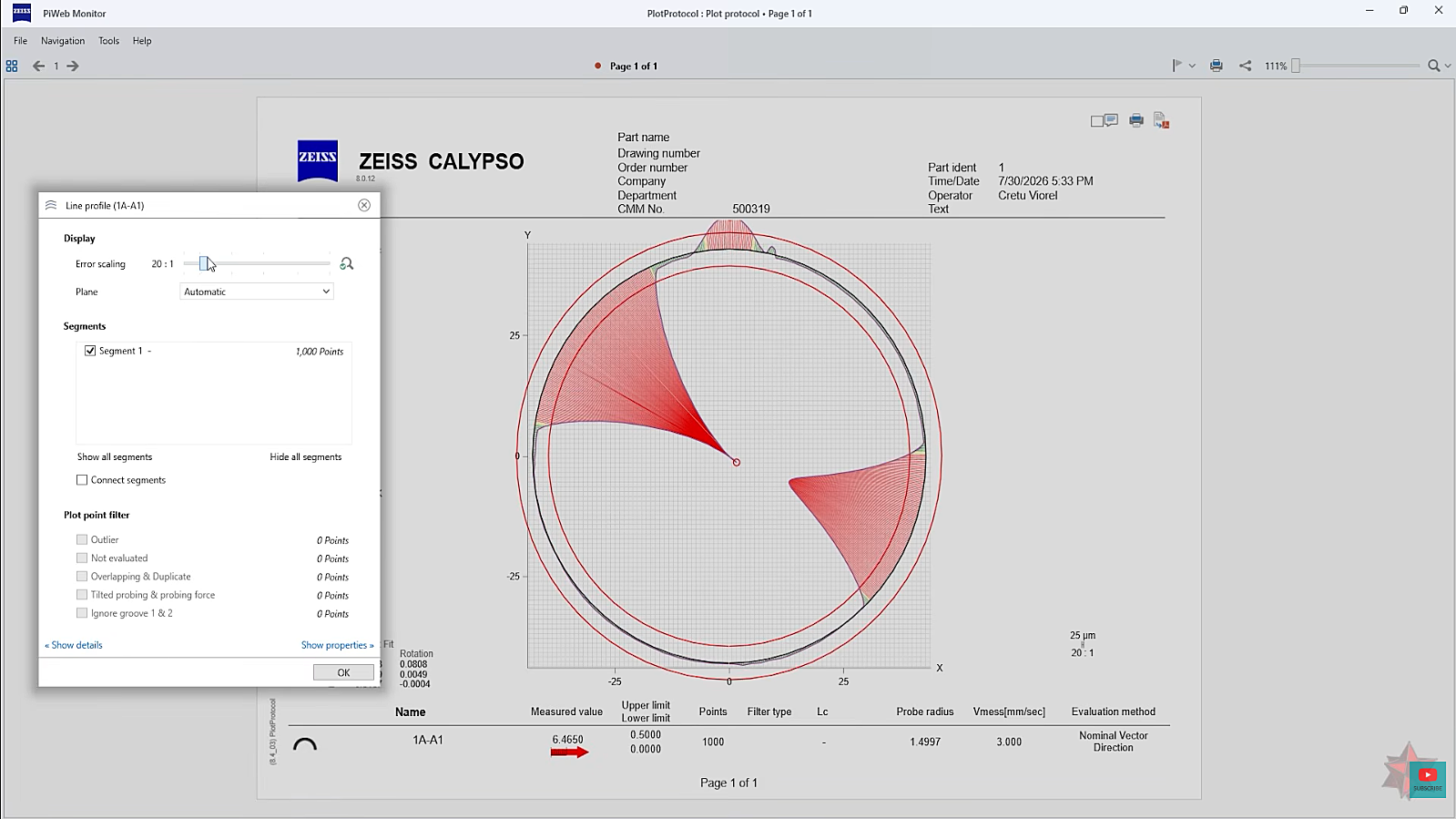

  اندازه گیری و تحلیل منحنی های 2D و 3D، کانتورهای شناخته شده و ناشناخته و منحنی های تقارن و استخراج مشخصات مرتبط با منحنی.
• CALYPSO freeform
  اندازه گیری و تحلیل هندسه های سه بعدی غیر استاندارد و محاسبه اختلاف بین نقاط اندازه گیری شده و سطح اسمی CAD.
• CALYPSO PCM
  ایجاد برنامه های پارامتریک برای خانواده قطعات مشابه و کاهش زمان لازم برای آماده سازی برنامه های اندازه گیری جدید.
• CALYPSO GD&T Library
  کتابخانه و ابزارهای مربوط به تعریف و ارزیابی ویژگی های GD&T و پشتیبانی از الزامات استانداردهای جدیدتر در نسخه های اخیر.
• CALYPSO CAD Simulation
  شبیه سازی برنامه اندازه گیری روی محیط CMM و مدل قطعه برای شناسایی موقعیت های پرخطر و احتمال برخورد پیش از اجرای برنامه روی دستگاه.
• CALYPSO PMI
  استفاده از Product Manufacturing Information موجود در مدل CAD برای استخراج ویژگی ها و ایجاد برنامه های اندازه گیری.
• CALYPSO VAST navigator
  پشتیبانی از قابلیت های اندازه گیری و اسکن مرتبط با سیستم های سنسوری VAST در دستگاه های CMM شرکت ZEISS.
• CALYPSO Roughness
  اتصال قابلیت های اندازه گیری زبری سطح به فرآیند کنترل قطعه و استفاده از داده های سنسورهای زبری ZEISS در برنامه بازرسی.

کاربردهای تخصصی در صنایع

• صنایع خودروسازی
  کنترل ابعادی و هندسی قطعات موتور، گیربکس، شاسی، قطعات ماشین کاری شده و اجزای دقیق خودرو.
• صنایع هوافضا
  اندازه گیری دقیق قطعات پیچیده، سطوح آزاد، اجزای ماشین کاری شده و قطعاتی که تلرانس های هندسی سخت گیرانه دارند.
• صنایع ماشین سازی و ساخت تجهیزات
  کنترل قطعات ماشین کاری شده، قالب ها، فیکسچرها، اجزای مکانیکی و قطعات دقیق پس از تولید.
• صنایع قالب سازی و تولید قطعات پلاستیکی
  کنترل هندسه قالب، قطعات تزریقی، سطوح آزاد و انطباق ابعادی قطعات تولیدشده با مدل CAD.
• صنایع پزشکی و تجهیزات دقیق
  کنترل ابعادی و هندسی قطعات دقیق مورد استفاده در تجهیزات پزشکی و محصولات با الزامات کیفی بالا.
• صنایع ساخت قطعات دقیق و ماشین کاری CNC
  تایید ابعاد، موقعیت، فرم و تلرانس های هندسی قطعات تولیدشده با ماشین های CNC و بررسی انطباق محصول با نقشه و مدل طراحی.
