CopperCAM 2025 راهکار حرفه‌ای ماشینکاری PCB

CopperCAM یک نرم افزار تخصصی برای ساخت مدارهای چاپی تک رو و دو رو است که مسیرهای CNC، حفاری، برش و فرآیندهای مکانیکی PCB را به صورت کاملا خودکار تولید می‌کند. این نرم افزار به گونه‌ای طراحی شده که طراحان الکترونیک بتوانند بدون نیاز به تجهیزات صنعتی سنگین یا فرایندهای پیچیده لیتوگرافی، مدارهای حرفه‌ای را با دستگاه‌های CNC رومیزی یا نیمه صنعتی تولید کنند. نقطه قوت CopperCAM این است که تمام عملیات تولید PCB را در یک محیط یکپارچه مدیریت می‌کند و زمان آماده‌سازی طرح تا خروجی قابل ماشین‌کاری را به حداقل می‌رساند.

این نرم افزار از فایل‌های Gerber، Excellon و DXF پشتیبانی می‌کند و پس از وارد کردن لایه‌ها، به‌صورت هوشمند مسیرهای ماشین‌کاری را استخراج می‌کند. CopperCAM قادر است فاصله‌گذاری بین ترک‌ها، بهینه‌سازی مسیر، تصحیح اتصالات اشتباه، پرهیز از برخورد ابزار و تنظیم ضخامت نهایی خطوط را به صورت خودکار مدیریت کند. به همین دلیل برای طراحانی که دقت بالا و جزئیات سازه‌ای PCB برایشان حیاتی است، یک ابزار ایده‌آل به شمار می‌آید.

در بخش مکانیکی، CopperCAM می‌تواند عملیات حفاری دقیق برای ویاس‌ها، سوراخ‌کاری قطعات، ایجاد ناتچ‌ها، برش لبه برد و جداسازی قطعات چندتایی را انجام دهد. موتور پردازش هندسی این نرم افزار طوری طراحی شده که حتی در طرح‌های پیچیده با تراکم بالا، بهترین مسیرهای ممکن را برای سرعت و دقت تولید محاسبه کند. نتیجه نهایی، کاهش استهلاک ابزار، افزایش کیفیت لبه‌ها و بهبود یکپارچگی الکتریکی برد است.

قابلیت‌های نرم افزار CopperCAM

• تولید خودکار مسیر CNC | Automatic Toolpath Generation
  تبدیل فایل‌های Gerber و Excellon به مسیرهای ماشین‌کاری دقیق برای تراش، حفاری و برش PCB با الگوریتم‌های هوشمند.
• مدیریت کامل لایه‌ها | Layer Management
  تشخیص خودکار لایه‌های بالا، پایین، حفاری و برش همراه با امکان اصلاح ضخامت ترک‌ها، کلیرنس و تنظیمات هندسی.
• بهینه‌سازی مسیر حفاری | Drill Path Optimization
  مرتب‌سازی هوشمند توالی حفاری برای کاهش زمان اجرای CNC و کاهش استهلاک ابزار.
• پردازش ترک‌ها و پلیگون‌ها | Trace & Polygon Processing
  اصلاح ترک‌ها، تشخیص اتصال‌های اشتباه، بازسازی مسیرهای ناقص و پرداخت هندسی برای افزایش کیفیت الکتریکی.

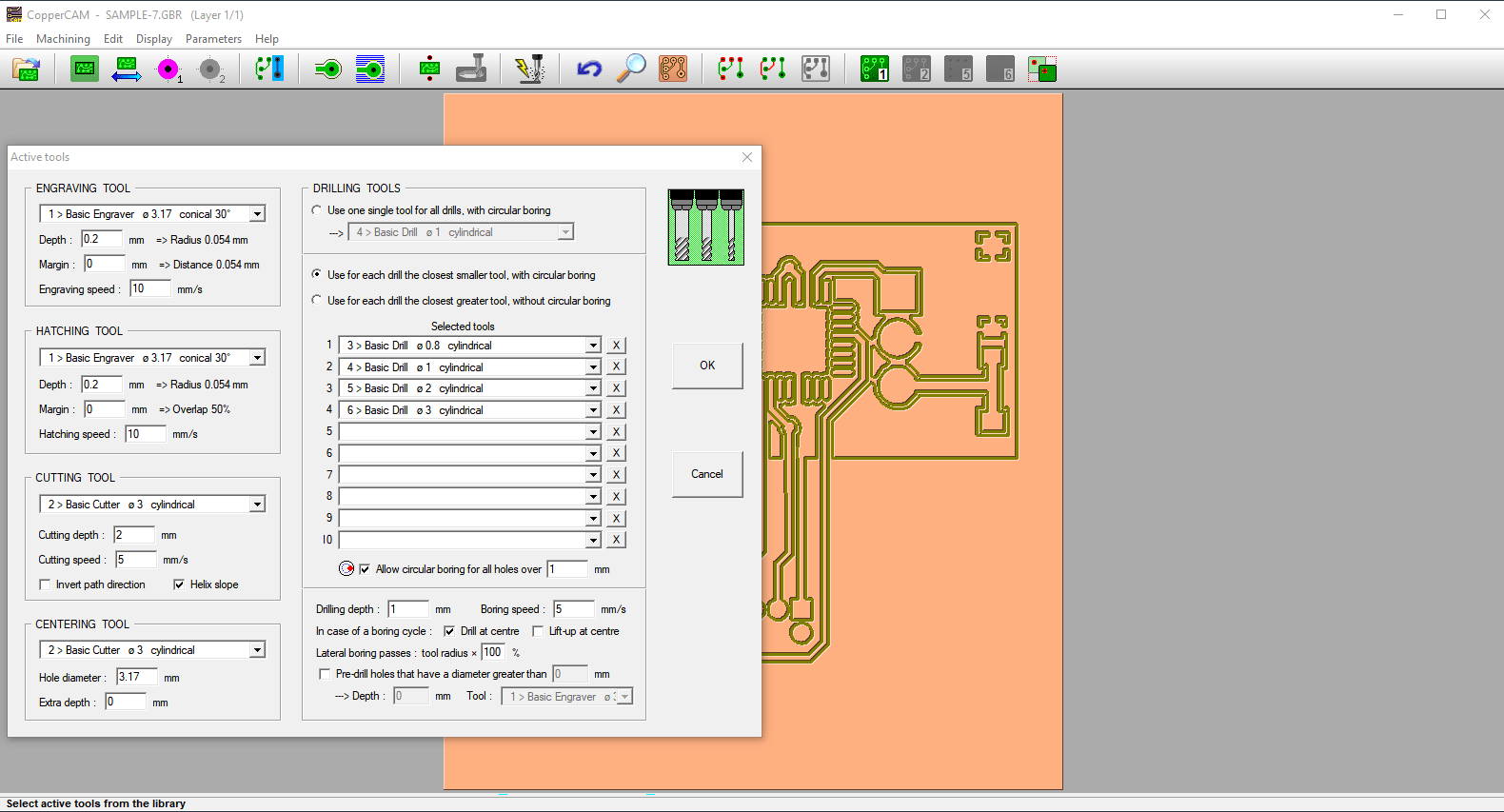

• پشتیبانی از ابزارهای چندقطری | Multi-Tool Support
  امکان تعریف چندین ابزار با قطرهای مختلف و سوئیچ خودکار بین آن‌ها هنگام تولید مسیر CNC.
• برش برد و ایجاد پروفایل | PCB Outline & Profiling
  تولید مسیرهای دقیق برای برش برد، ایجاد ناتچ، پنل‌بندی و جداسازی بُردهای چندگانه.
• پست پردازشگرهای متنوع | Extensive Post-Processors
  خروجی سازگار با Mach3، GRBL، LinuxCNC، Fanuc و ده‌ها کنترلر دیگر برای استفاده روی انواع دستگاه‌های CNC.
• ایجاد و مدیریت ویاس | Via and Hole Processing
  تنظیم قطر ویاس، سوراخ‌های قطعات و طبقه‌بندی آن‌ها برای تضمین سازگاری با ابزار و متریال.
• شبیه‌سازی مسیر | Toolpath Simulation
  نمایش مسیرهای حرکت ابزار و بررسی احتمال برخورد، حذف اشتباهات طراحی و کاهش ضایعات.
• پردازش DXF برای عملیات مکانیکی | DXF Mechanical Processing
  امکان وارد کردن فایل DXF برای ایجاد شیارها، برش‌های خاص و عملیات مکانیکی سفارشی روی برد.

از آنجایی‌که بسیاری از تولیدکنندگان کوچک و کارگاه‌های شخصی نیاز به خروجی سازگار با انواع دستگاه‌های CNC دارند، CopperCAM مجموعه‌ای از پست‌پردازشگرهای گسترده ارائه می‌دهد که تقریبا با تمام کنترلرهای رایج مانند GRBL، Mach3، LinuxCNC، Fanuc و کنترلرهای اختصاصی قابل استفاده است. این انعطاف باعث شده CopperCAM در حوزه تولید PCB سفارشی، تحقیقاتی، نمونه‌سازی سریع و تولید کم‌تیراژ به یکی از ابزارهای استاندارد تبدیل شود.

در نهایت CopperCAM به خاطر سادگی رابط کاربری و در عین حال قدرت پردازشی بالا، هم برای مهندسان حرفه‌ای و هم برای طراحان تازه‌کار مناسب است. تمرکز این ابزار بر سرعت، دقت، جلوگیری از خطای انسانی، و امکان تولید سریع بردهای پیچیده باعث شده یک گزینه ثابت در کارگاه‌های الکترونیک، لابراتوارهای دانشگاهی و شرکت‌های توسعه سخت‌افزار باشد.
