CycloLog 2024 تفسیر پتروفیزیکی مخازن نفت و گاز

CycloLog نرم افزاری تخصصی برای تحلیل پتروفیزیکی چاه، همبستگی چینه شناسی و بازسازی چارچوب زمین شناسی مخازن است که توسط ENRES International توسعه یافته و با PanTerra Geoconsultants ارتباط فنی دارد. این نرم افزار به زمین شناسان نفت کمک میکند تا داده های ثبت شده در چاه های مختلف را مقایسه کنند، مرزهای چینه شناسی را شناسایی کنند و ارتباط لایه های زیرسطحی را در مقیاس محلی تا منطقه ای بررسی کنند.

قابلیت شاخص CycloLog، روش INPEFA است که با تحلیل داده های لاگ، روندها و نقاط تغییر را استخراج میکند تا تفسیر ناپیوستگی های چینه شناسی و سطوح همبستگی با دقت بیشتری انجام شود. این روش به ویژه زمانی اهمیت دارد که داده های زیست چینه شناسی محدود باشند یا اطلاعات موجود برای تعیین مرز لایه ها و ارتباط بین چاه ها کافی نباشد.

در پروژه های اکتشاف و توسعه مخزن، CycloLog امکان کار با لاگ چندین چاه، بررسی تغییرات عمقی، شناسایی روندهای رسوب گذاری و مقایسه سطوح چینه شناسی را فراهم میکند. زمین شناس میتواند نتایج را در کنار چارچوب چینه شناسی موجود قرار دهد و برای تفسیر پیوستگی لایه ها، مرزهای توالی و معماری داخلی مخزن از آنها استفاده کند.

این نرم افزار علاوه بر INPEFA، ابزارهایی برای تحلیل پتروفیزیکی، خوشه بندی داده های لاگ، تحلیل زنجیره مارکوف و تحلیل فرکانسی دارد. خروجی این تحلیل ها میتواند در ساخت مدل های چینه شناسی زیرسطحی، ارزیابی ارتباط لایه های مخزنی و تکمیل تفسیر زمین شناسی چاه ها مورد استفاده قرار گیرد. همچنین افزونه INPEFA برای Petrel امکان استفاده از این روش را در محیط کاری متداول صنعت نفت فراهم میکند.

قابلیت های نرم افزار CycloLog

• همبستگی چینه شناسی چاه ها | Well Correlation
  مقایسه لاگ چاه های مختلف برای تعیین سطوح همبستگی، پیگیری لایه ها و ساخت چارچوب چینه شناسی بین چاه ها.

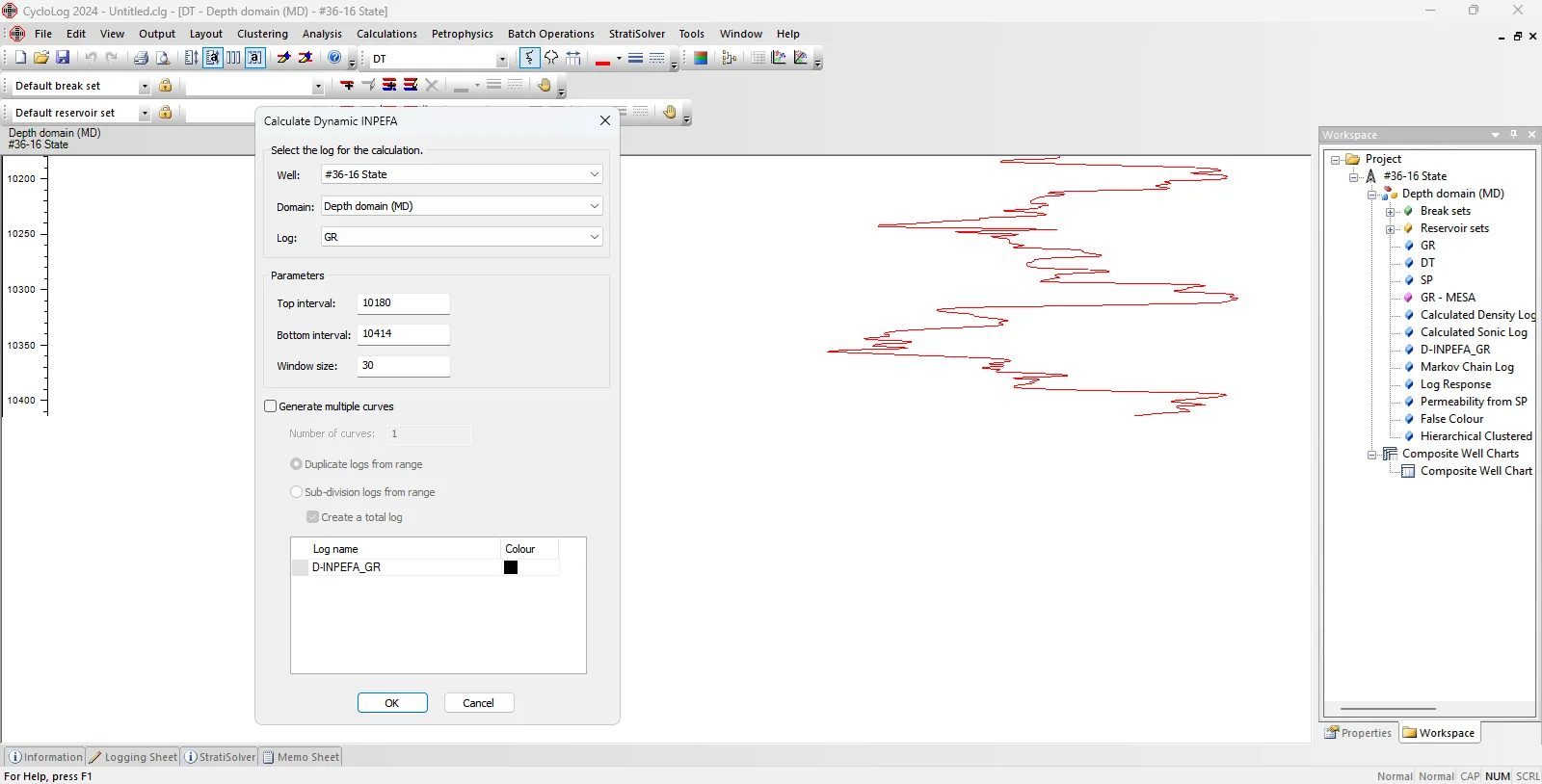

• تحلیل INPEFA | Integrated Prediction Error Filter Analysis
  پردازش داده های لاگ و استخراج روندها و نقاط تغییر برای کمک به شناسایی مرزهای چینه شناسی و ناپیوستگی های احتمالی.

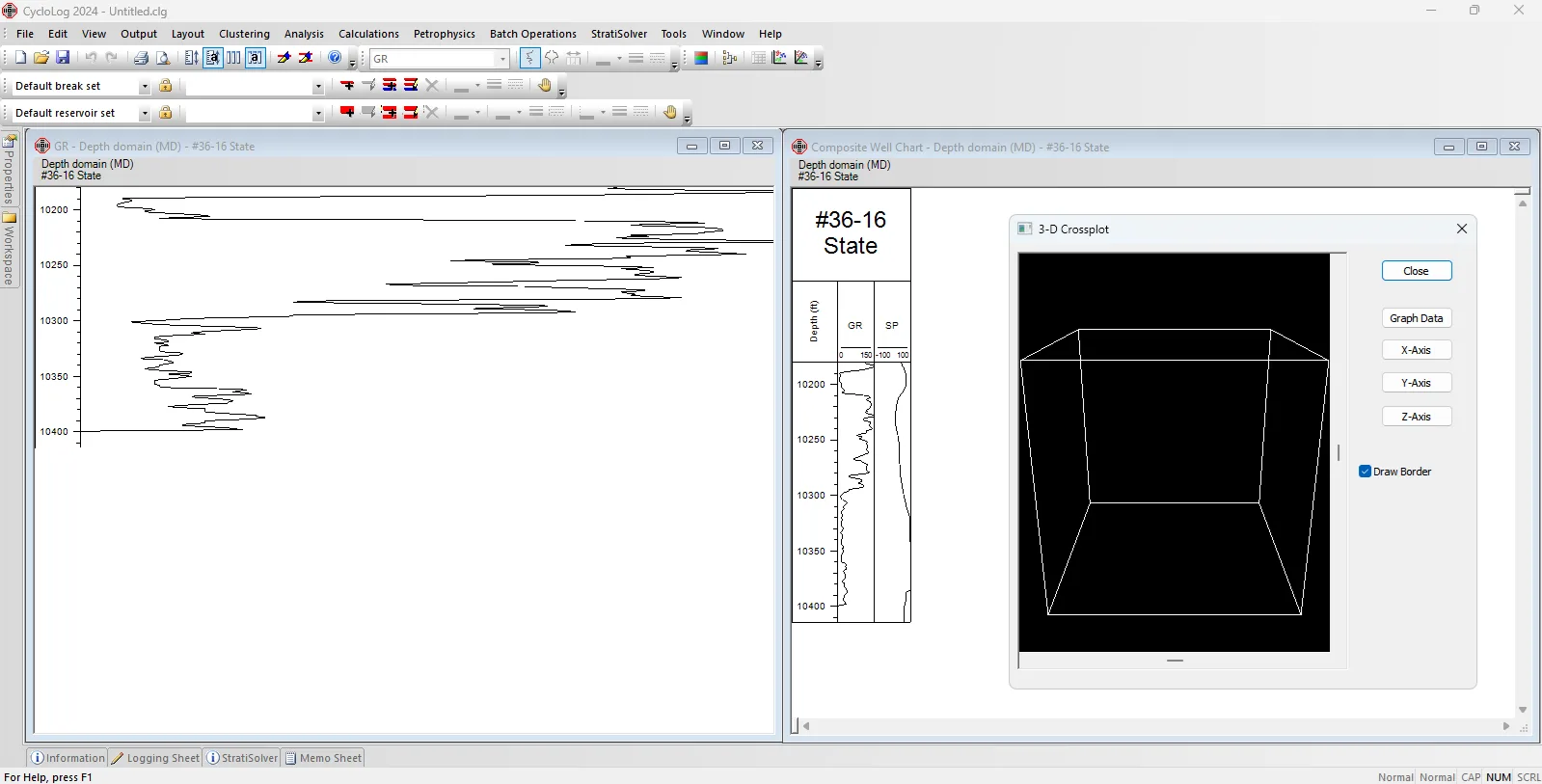

• تحلیل لاگ های چاه | Well Log Analysis
  بارگذاری و بررسی لاگ های مختلف در امتداد عمق، مقایسه شکل منحنی ها و تحلیل تغییرات خواص ثبت شده در سازند.
• تحلیل چینه شناسی سکانسی | Sequence Stratigraphy
  بررسی روندهای رسوب گذاری و شناسایی سطوح کلیدی برای تفسیر توالی های رسوبی و ارتباط آنها در چندین چاه.

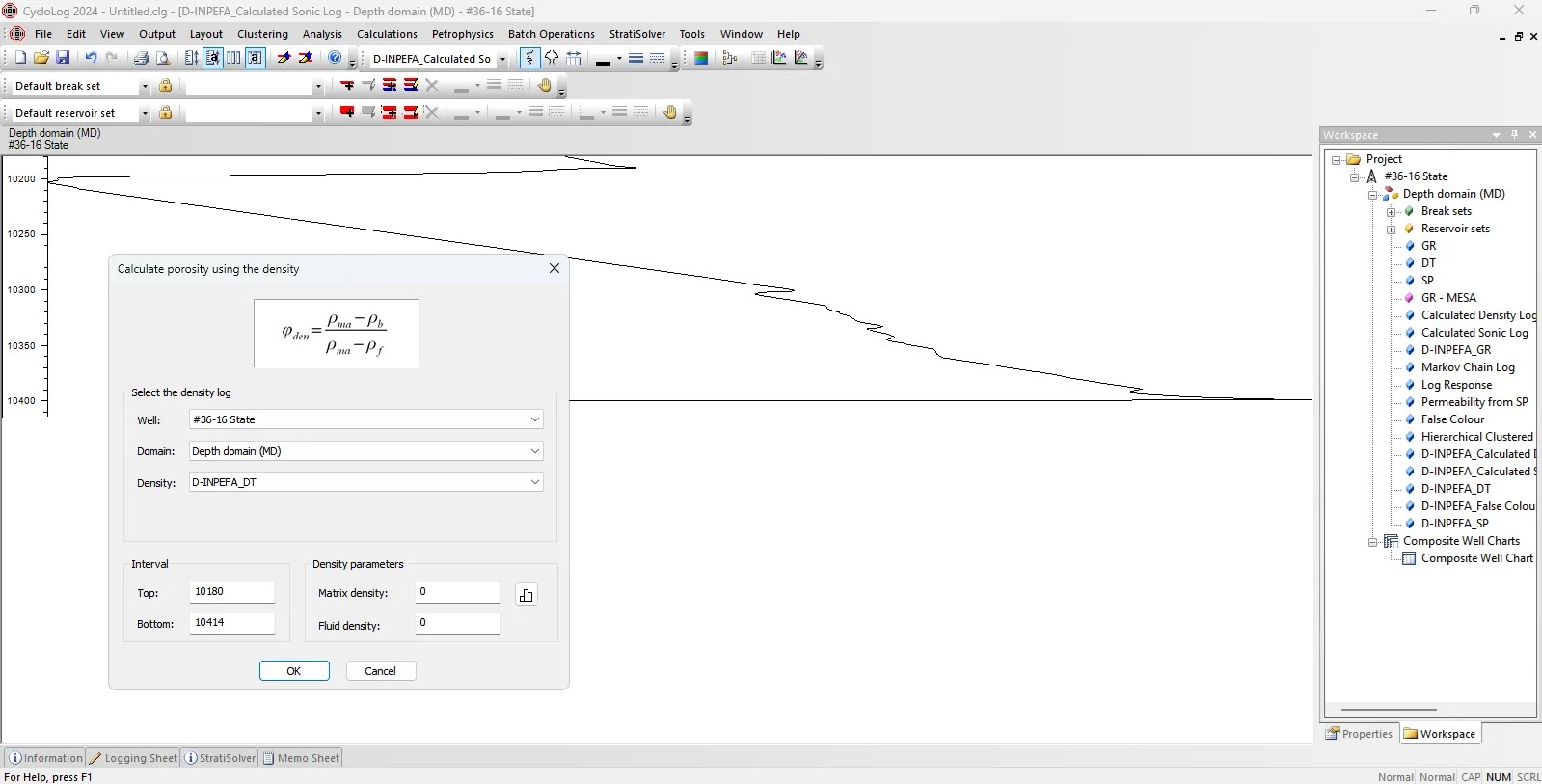

• تحلیل پتروفیزیکی | Petrophysical Analysis
  بررسی و مقایسه داده های پتروفیزیکی لاگ برای پشتیبانی از تفسیر زمین شناسی و ارزیابی تغییرات خواص سازند.
• خوشه بندی داده های لاگ | Log Data Clustering
  گروه بندی داده های چند لاگ برای شناسایی الگوهای مشابه و تفکیک الکتروفاسیس ها در امتداد چاه.
• تحلیل زنجیره مارکوف | Markov Chain Analysis
  بررسی توالی و الگوهای تکرارشونده در داده های زمین شناسی برای کمک به تفسیر تغییرات عمودی لایه ها و توالی های رسوبی.
• تحلیل فرکانسی | Frequency Analysis
  بررسی چرخه ها و الگوهای تکرارشونده در داده های لاگ برای کمک به تحلیل تناوب رسوب گذاری و تغییرات چینه شناسی.
• تحلیل بازه ای و چندمقیاسی | Interval-Based Analysis
  محاسبه و مقایسه منحنی های INPEFA در بازه های عمقی مختلف برای بررسی جزئیات محلی و روندهای گسترده تر چینه شناسی.
• یکپارچه سازی با Petrel | Petrel Integration
  استفاده از افزونه INPEFA در محیط Petrel برای اجرای تحلیل روی لاگ ها و افزودن نتایج به گردش کار تفسیر چینه شناسی.

ماژول ها و افزونه های مهم CycloLog

• Base Module
  محیط پایه برای مدیریت چاه ها و لاگ ها، نمایش منحنی ها، محاسبه INPEFA و انجام همبستگی چینه شناسی.
• Clustering and Lithology Module
  تحلیل خوشه ای داده های لاگ و گروه بندی الگوهای پتروفیزیکی برای کمک به تفکیک الکتروفاسیس ها و تفسیر لیتولوژی.
• INPEFA Plugin for Petrel
  افزونه اجرای تحلیل INPEFA در محیط Petrel برای استفاده از روش همبستگی داده محور در گردش کار تفسیر چاه.
• StratiSolver
  توسعه قابلیت های تحلیل و همبستگی چینه شناسی.

کاربردهای تخصصی در صنایع

• شرکت های اکتشاف و تولید نفت و گاز
  تعیین ارتباط لایه های مخزنی بین چاه های یک میدان برای توسعه مدل زمین شناسی و برنامه ریزی حفاری چاه های جدید.
• شرکت های بهره بردار میادین نفتی
  شناسایی مرزهای داخلی مخزن و تغییرات لایه های تولیدی برای بهبود شناخت بخش های مختلف میدان و پشتیبانی از برنامه های افزایش برداشت.
• شرکت های خدمات زمین شناسی و پتروفیزیک
  تهیه مقاطع همبستگی چاه و مدل های چینه شناسی برای ارائه به کارفرمایان پروژه های اکتشافی و توسعه ای.
• پروژه های حفاری افقی نفت و گاز
  کمک به تعیین موقعیت چینه شناسی مسیر چاه و شناسایی تغییرات لایه ای در حین حفاری برای پشتیبانی از تصمیم های ژئواستیرینگ.
• پروژه های اکتشاف گاز نامتعارف
  بررسی پیوستگی واحدهای رسوبی و ارتباط لایه های هدف بین چاه ها برای پشتیبانی از ارزیابی زمین شناسی نواحی اکتشافی.
• پروژه های زمین گرمایی و ذخیره سازی زیرسطحی
  تفسیر توالی های زمین شناسی با استفاده از لاگ چاه برای کمک به شناخت لایه ها و چارچوب چینه شناسی محل پروژه، در صورت تناسب داده ها با روش تحلیل.
