IEDScout 5.22 پایش و عیب یابی IED در شبکه

IEDScout یک نرم افزار تخصصی صنعتی برای آزمایش، راه‌اندازی، شبیه‌سازی و عیب‌یابی IEDها (Intelligent Electronic Devices) در شبکه‌های قدرت مبتنی بر IEC 61850 است. این ابزار شرکت OMICRON  به مهندسان سیستم قدرت اجازه می‌دهد رفتار IEDها و ارتباطات آنها را در شبکه دیجیتال پست برق بررسی و مدیریت کنند و به صورت مستقیم با ساختارهای منطقی، داده‌های GOOSE، MMS و مدل اطلاعاتی دستگاه‌ها کار کنند. IEDScout در پروژه‌های راه‌اندازی، تست حفاظت، اتوماسیون پست و عیب‌یابی ارتباطات دیجیتال یک ابزار کاملاً اجرایی است.

IEDScout به جای یک شبیه‌ساز ساده پروتکل، به عنوان یک مرجع عملی برای بررسی پیاده‌سازی استاندارد IEC 61850 در IEDهای واقعی استفاده می‌شود. مهندس می‌تواند ساختار منطقی دستگاه را مشاهده کند، سیگنال‌ها را مونیتور کند، پیام‌های GOOSE و گزارش‌ها را تحلیل کند و عملکرد IED را در شرایط عملیاتی تست و ارزیابی نماید. این رویکرد باعث می‌شود خطاهای پیکربندی، ناسازگاری داده‌ها یا مشکلات ارتباطی قبل از بهره‌برداری واقعی شناسایی شوند.

در پروژه‌های صنعتی، IEDScout یک ابزار حیاتی برای ایمنی بهره‌برداری و صحت عملکرد سیستم‌های حفاظتی و کنترل پست برق محسوب می‌شود. این نرم افزار به اپراتورها، مهندسان تست و شرکت‌های مشاور اجازه می‌دهد بدون نیاز به تجهیزات پیچیده، پایداری و صحت تعامل بین تجهیزات حفاظتی و کنترلی را بررسی کنند و تصمیمات طراحی و عملیاتی را بر اساس داده‌های واقعی و تحلیل مهندسی اتخاذ نمایند.

قابلیت‌های نرم افزار IEDScout

• کشف خودکار IEDها در شبکه | Automatic IED Discovery
  شناسایی خودکار تجهیزات حفاظتی و کنترلی IEC 61850 موجود در شبکه بدون نیاز به پیکربندی دستی.
• تحلیل پیام های GOOSE | GOOSE Message Analysis
  مانیتورینگ زنده پیام های GOOSE، بررسی ساختار، زمان بندی و تغییر وضعیت دیتاها برای تحلیل عملکرد حفاظت.
• پایش ارتباطات MMS شبکه | MMS Communication Monitoring
  مشاهده و تحلیل تبادلات MMS شامل گزارش گیری، کنترل و داده های وضعیت بین IED و سیستم های بالادستی.
• نمایش و تحلیل Sampled Values | Sampled Values Monitoring
  پایش جریان داده Sampled Values برای ارزیابی صحت تبادل داده های اندازه گیری در پست دیجیتال.
• تحلیل زمان بندی و تاخیر | Timing and Latency Analysis
  بررسی تاخیر پیام ها و توالی زمانی تبادلات برای تشخیص مشکلات عملکردی شبکه.

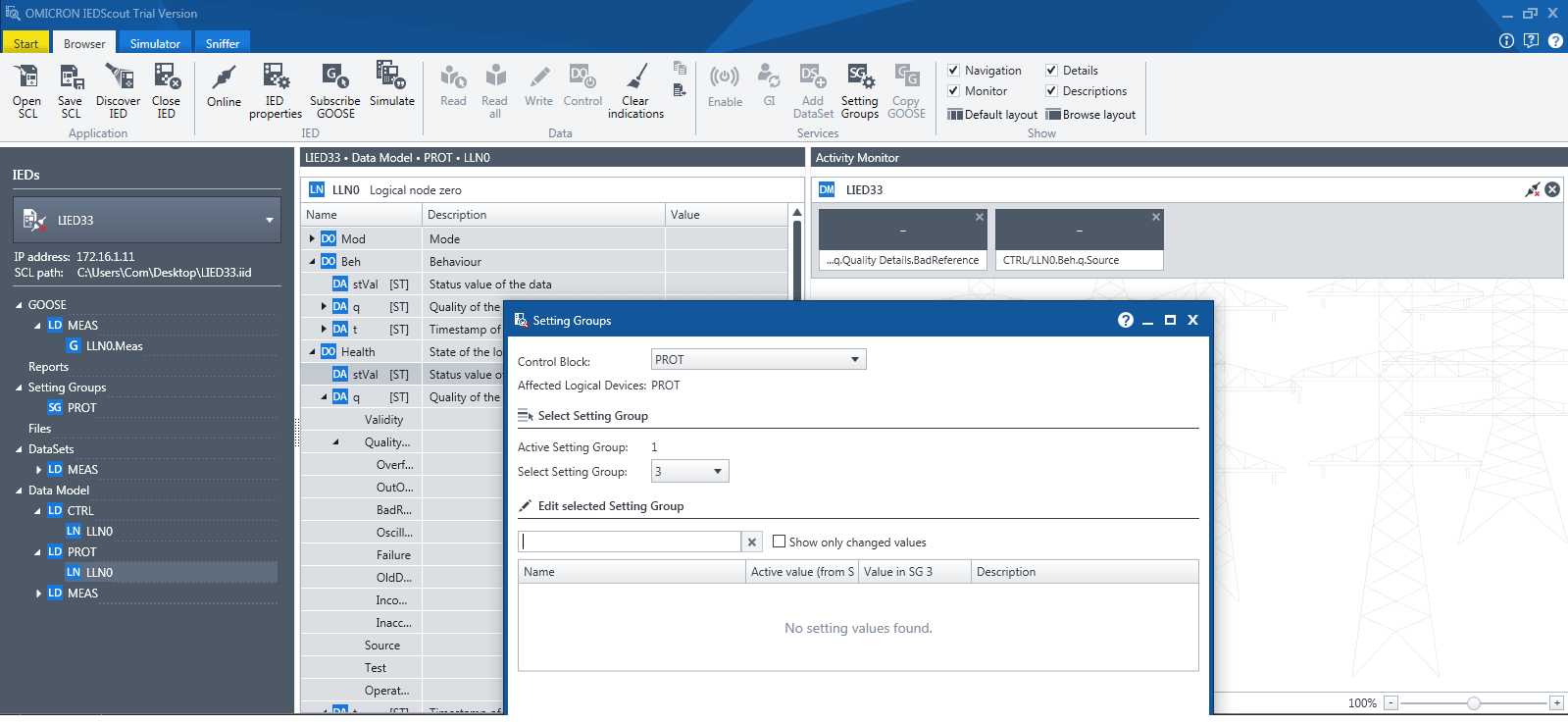

• نمایش مدل داده IEC 61850 در شبکه | IEC 61850 Data Model Visualization
  مشاهده ساختار منطقی Logical Nodes، Data Objects و Data Attributes هر IED به صورت شفاف و مهندسی.
• عیب یابی پیکربندی ارتباطی | Communication Configuration Troubleshooting
  شناسایی خطاهای آدرس دهی، تنظیمات شبکه و ناسازگاری بین IEDها.
• مانیتورینگ بدون اختلال | Non-Intrusive Network Monitoring
  تحلیل شبکه به صورت Passive بدون تاثیرگذاری بر عملکرد تجهیزات عملیاتی.
• پشتیبانی از تست بهره برداری | Commissioning Support
  کمک به تایید صحت ارتباطات و تبادل داده در مرحله راه اندازی و تحویل پست.
• ثبت و تحلیل داده ها | Logging and Post-Analysis
  ذخیره داده های ارتباطی برای بررسی های بعدی و تحلیل رویدادهای شبکه.

کاربردها

• در پست‌های برق دیجیتال
  برای تست و راه‌اندازی سیستم‌های حفاظت و اتوماسیون مبتنی بر IEC 61850 و تحلیل عملکرد تجهیزات.
• در شرکت‌های مهندسی مشاور سیستم قدرت
  برای اعتبارسنجی طراحی شبکه حفاظتی و بررسی سازگاری عملکردی تجهیزات چندسازنده.
• در مراکز تست و آزمایشگاه‌های حفاظت
  برای عیب‌یابی عملکرد رله‌ها و دستگاه‌های حفاظتی در پروژه‌های صنعتی و انتقال برق.
• در بهره‌برداری و نگهداری شبکه قدرت
  برای تشخیص و رفع مشکلات ارتباطی و سیگنال‌دهی بین IEDها و سیستم کنترل.
• در آموزش و توسعه مهندسان سیستم قدرت
  برای آموزش عملی مفاهیم IEC 61850 و تحلیل ساختار و عملکرد تجهیزات حفاظتی.

✅ بیشتر بخوانید: EcoStruxure Machine Expert اتوماسیون ماشین‌های صنعتی

برای مشاهده اطلاعات کامل نرم افزار IEDScout به منظور تحلیل مدار آنالوگ و دیجیتال به اینجا مراجعه کنید.
