ModelSim Pro 21.1 شبیه سازی مدارهای دیجیتال

نرم افزار ModelSim Pro از ابزارهای شبیه سازی مدارهای دیجیتال و FPGA است که برای بررسی و اعتبارسنجی مدارهای توصیف شده با زبان های سخت افزاری مانند VHDL، Verilog و SystemVerilog استفاده می شود. این نرم افزار به مهندسان کمک می کند عملکرد منطق دیجیتال را پیش از پیاده سازی روی سخت افزار بررسی کنند.

ModelSim امکان اجرای شبیه سازی در سطوح رفتاری، RTL و گیت را فراهم می کند. مهندسان می توانند عملکرد سیگنال ها، ترتیب اجرای عملیات و رفتار مدار را در شرایط مختلف بررسی کرده و خطاهای طراحی را پیش از ساخت یا برنامه ریزی FPGA شناسایی کنند.

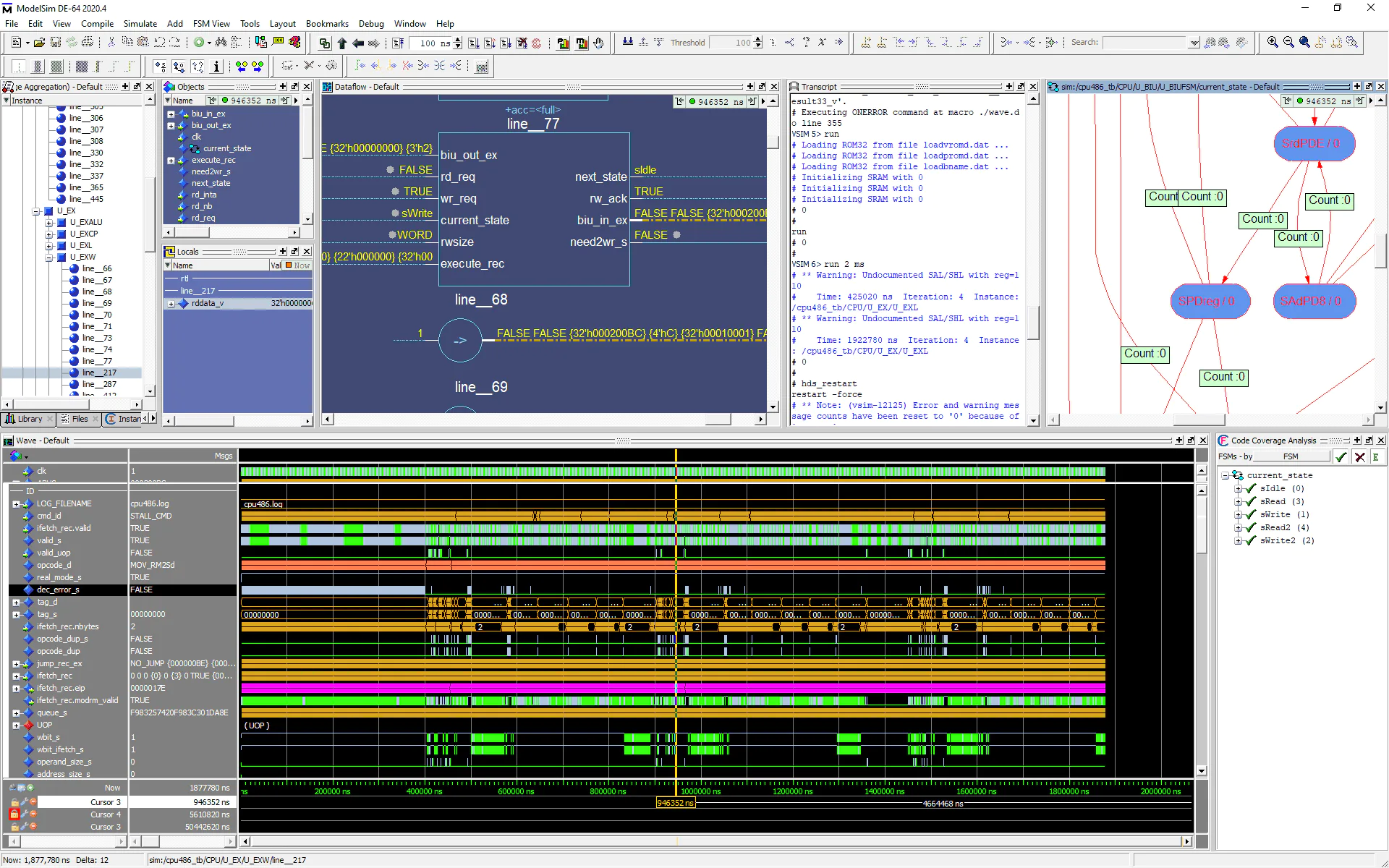

ابزارهای مشاهده شکل موج، بررسی متغیرها و اشکال زدایی مرحله به مرحله، تحلیل رفتار مدار و یافتن منشأ خطا را آسان می کنند. پشتیبانی از شبیه سازی چندزبانه نیز امکان بررسی طرح هایی را فراهم می کند که از چند زبان توصیف سخت افزار استفاده می کنند.

این نرم افزار در توسعه FPGA، طراحی منطق دیجیتال و اعتبارسنجی زیرسامانه های الکترونیکی کاربرد دارد. امکان اجرای آزمون های خودکار و بررسی پوشش کد به مهندسان کمک می کند پیش از انتقال طراحی به مرحله پیاده سازی، اطمینان بیشتری از عملکرد آن به دست آورند.

قابلیت های نرم افزار ModelSim Pro

• شبیه سازی  VHDL Simulation
• شبیه سازی Verilog و SystemVerilog
• شبیه سازی چندزبانه | Mixed Language Simulation
• شبیه سازی رفتاری و RTL | Behavioral and RTL Simulation
• شبیه سازی سطح گیت | Gate Level Simulation
• تحلیل شکل موج سیگنال ها | Waveform Analysis
• اشکال زدایی مرحله به مرحله | Source Level Debugging
• بررسی پوشش کد | Code Coverage
• اعتبارسنجی مبتنی بر Assertion | Assertion Based Verification
• خودکارسازی شبیه سازی با Tcl | Tcl Scripting and Automation

ابزارها و اجزای اصلی ModelSim Pro

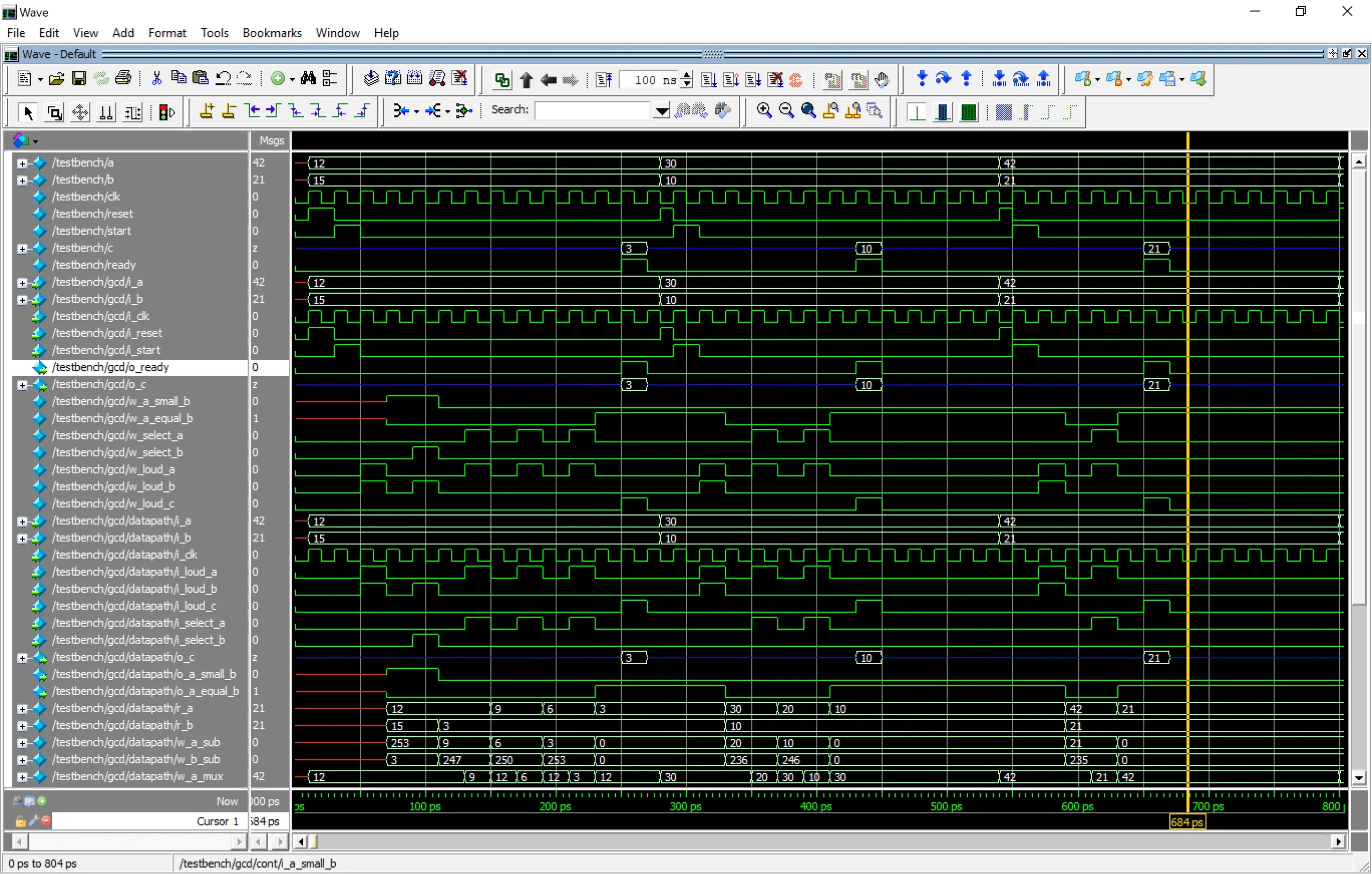

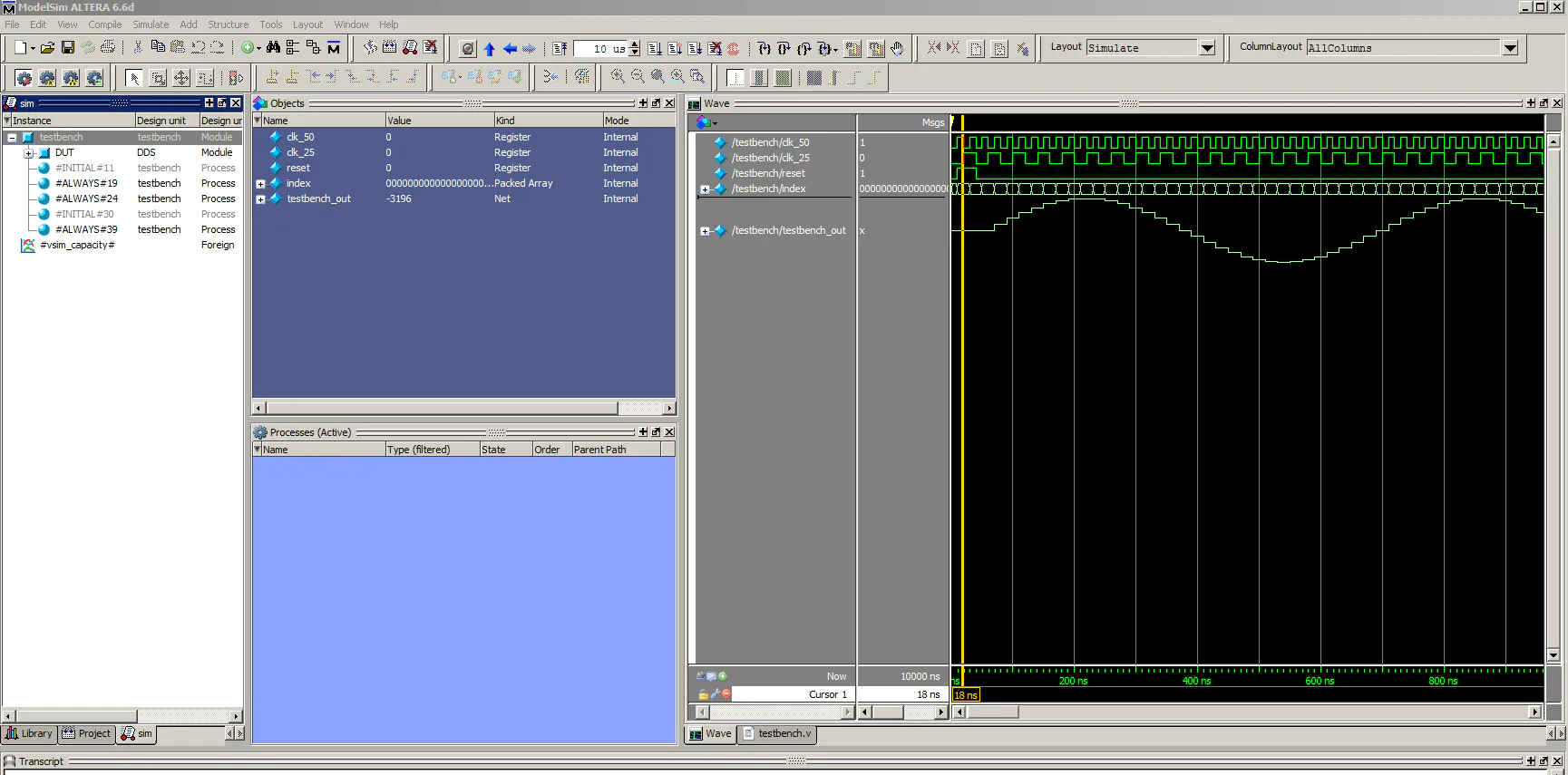

• Waveform Viewer
  مشاهده و تحلیل تغییرات سیگنال ها در طول شبیه سازی.
• Source Code Debugger
  ردیابی اجرای کد و شناسایی خطاهای منطقی طراحی.
• Project Manager
  سازمان دهی فایل ها، کتابخانه ها و تنظیمات پروژه شبیه سازی.
• Code Coverage
  ارزیابی میزان پوشش بخش های مختلف کد در آزمون ها.
• Assertion Based Verification
  بررسی رعایت شرایط و قواعد تعریف شده برای عملکرد مدار.
• Tcl Interface
  اجرای دستورات و خودکارسازی فرایندهای تکراری شبیه سازی.

کاربردهای تخصصی در صنایع

• طراحی و توسعه FPGA
  شبیه سازی منطق دیجیتال و بررسی عملکرد طراحی پیش از پیاده سازی روی تراشه FPGA.
• صنعت نیمه هادی و طراحی ASIC
  اعتبارسنجی عملکرد منطق دیجیتال و بررسی رفتار مدار در مراحل مختلف طراحی.
• تولید تجهیزات مخابراتی
  آزمون منطق دیجیتال و زیرسامانه های پردازش داده در تجهیزات ارتباطی.
• صنایع الکترونیک و تجهیزات اندازه گیری
  بررسی عملکرد مدارهای کنترلی، رابط های دیجیتال و واحدهای پردازش سیگنال.
• صنایع خودروسازی و سامانه های کنترلی
  اعتبارسنجی منطق دیجیتال مورد استفاده در واحدهای کنترل الکترونیکی.
• توسعه تجهیزات صنعتی
  آزمون مدارهای منطقی و کنترل کننده های دیجیتال پیش از انتقال به مرحله ساخت.
