m+p VibControl 2.19 کنترل آزمون های ارتعاش و شوک

نرم افزار m+p VibControl یک سامانه تخصصی برای کنترل آزمون های ارتعاش، شوک و آکوستیک در آزمایشگاه های تست و اندازه گیری صنعتی است. این نرم افزار با کنترل حلقه بسته، سیگنال تحریک را به صورت لحظه ای تنظیم می کند تا پاسخ اندازه گیری شده روی نمونه با پروفایل آزمون مورد نظر مطابقت داشته باشد.

m+p VibControl امکان تعریف و اجرای آزمون های سینوسی، تصادفی، شوک و ترکیبی را فراهم می کند و در پیکربندی های چند کاناله، چند شیکر و چندمحوره نیز قابل استفاده است. کنترل شتاب، نظارت بر کانال ها، محدودسازی نیرو و کنترل Notching، امکان اجرای آزمون های پیچیده را با حفاظت همزمان از نمونه و تجهیزات فراهم می کند.

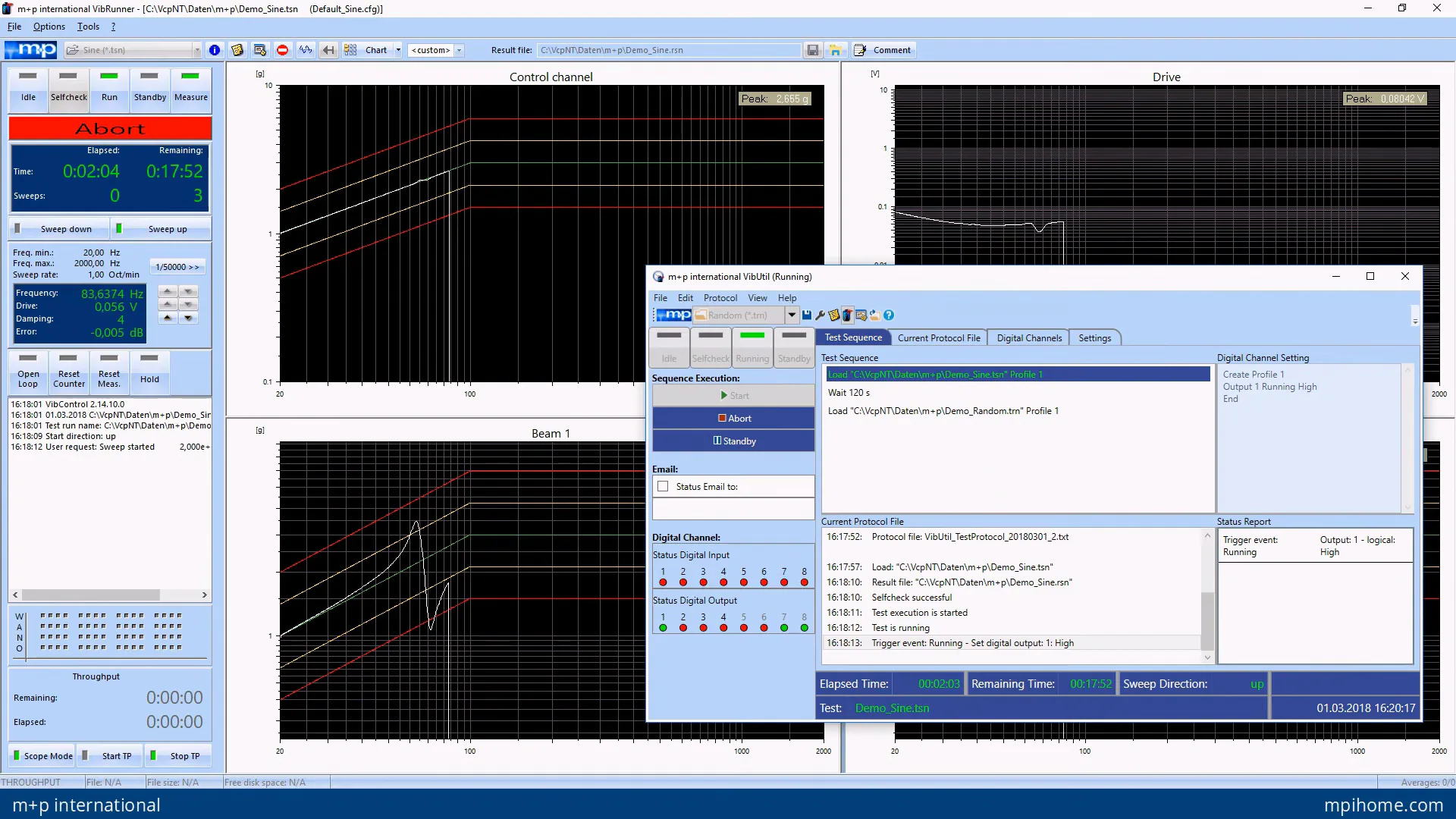

ساختار نرم افزار از بخش های اصلی VibEdit برای تعریف و آماده سازی آزمون، VibRunner برای اجرای آزمون و کنترل لحظه ای و VibPosttest برای پردازش و ارزیابی نتایج تشکیل شده است. داده های آزمون نیز قابلیت ثبت، مقایسه، تحلیل و تهیه گزارش دارند.

m+p VibControl در آزمون های محیطی، qualification، انطباق با استانداردها، دوام و خستگی، NVH، آزمون های آکوستیک، تجهیزات چرخان و تست های شبیه سازی بار جاده کاربرد دارد و با سیستم های اندازه گیری m+p مانند VibPilot و VibRunner قابل استفاده است.

قابلیت های نرم افزار m+p VibControl

• کنترل ارتعاش سینوسی | Sine Vibration Control
  اجرای تحریک هارمونیک، Sweep فرکانسی و جستجوی رزونانس برای بررسی رفتار دینامیکی نمونه.

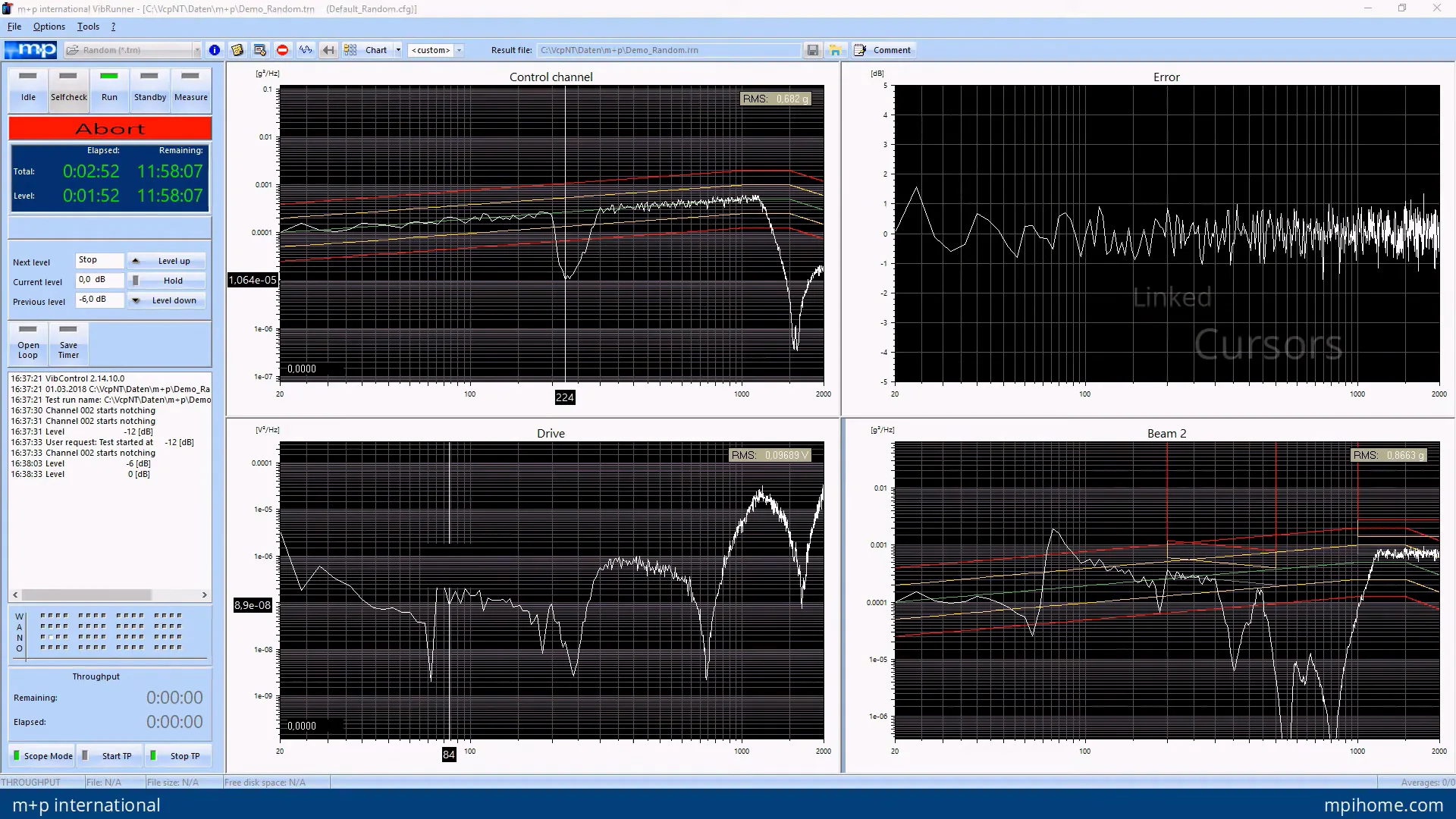

• کنترل ارتعاش تصادفی | Random Vibration Control
  تولید و کنترل پروفایل های تصادفی برای شبیه سازی شرایط واقعی بارگذاری و محیط کاری.
• آزمون شوک | Shock Testing
  اعمال تحریک های گذرا و پالس های شوکی برای ارزیابی مقاومت نمونه در برابر بارهای ضربه ای.
• کنترل چند شیکر و چندمحوره | Multi-Shaker / Multi-Axis Control
  هماهنگ سازی چند تحریک کننده و کنترل همزمان ارتعاش در چند جهت برای آزمون نمونه های بزرگ و پیچیده.
• کنترل آکوستیک | Acoustic Control
  کنترل تحریک صوتی با بلندگو یا اتاقک بازتابی برای آزمون تجهیزات در میدان صوتی کنترل شده.
• کنترل محدودسازی ارتعاش | Notching Control
  کاهش یا محدود کردن تحریک در شرایطی که پاسخ نمونه یا تجهیزات از حدود تعیین شده عبور می کند.
• تکرار سیگنال زمانی و بار جاده | Time Domain Replication / Road Load Simulation
  بازپخش سیگنال های واقعی ثبت شده روی شیکر برای شبیه سازی شرایط عملیاتی و بارهای جاده.
• ثبت تاریخچه زمانی | Time History Recording
  ثبت سیگنال های خام و کانال های کنترلی برای تحلیل دقیق رفتار نمونه و عیب یابی پس از آزمون.
• آزمون طیف پاسخ شوک | Shock Response Spectrum Testing
  ایجاد و ارزیابی آزمون های SRS و بررسی انطباق پاسخ آزمون با مشخصات مورد نظر.
• کنترل توالی و خودکارسازی آزمون | Test Sequencing
  اجرای خودکار مجموعه ای از مراحل، تغییر سطوح و انتقال بین پروفایل های مختلف آزمون.

ماژول ها و افزونه های مهم m+p VibControl

• VibEdit
  محیط تعریف ساختار آزمون، مشخصات شیکر و نمونه، کانال ها، پروفایل مرجع و پارامترهای اجرایی.
• VibRunner
  بخش اجرای آزمون و کنترل حلقه بسته با امکانات نظارت بر سیگنال ها و شرایط ایمنی.

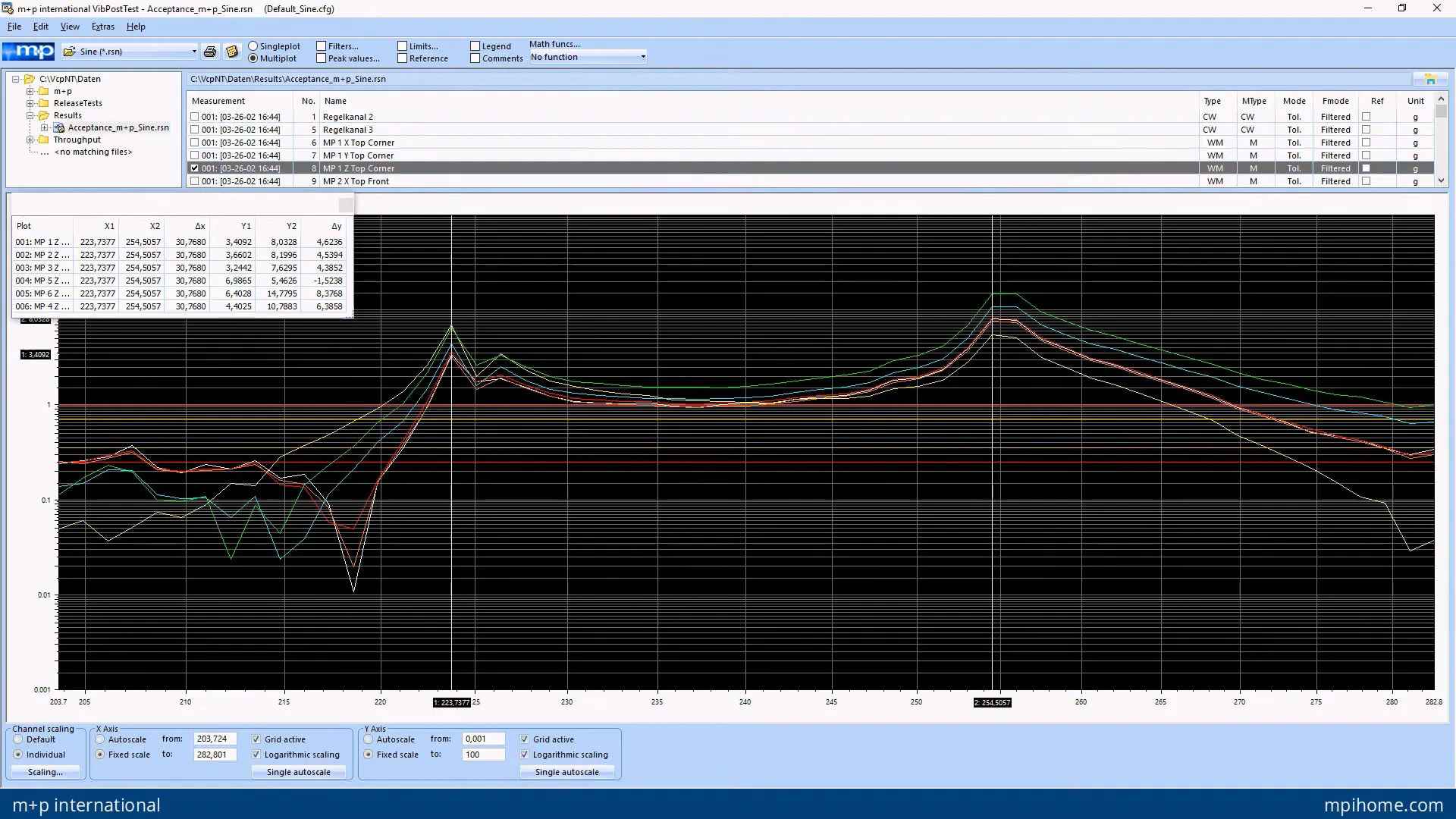

• VibPosttest
  پردازش، تحلیل و ارزیابی داده های حاصل از آزمون و تهیه گزارش نتایج.
• VibMultiPlot
  مقایسه داده های چند فایل نتیجه و ارائه همزمان نمودارها و گزارش های آزمون.
• m+p VibUtil
  ابزار توالی دهی آزمون برای اجرای خودکار مجموعه ای از آزمون های ارتعاشی.
• Sine Control
  کنترل آزمون های سینوسی و جستجوی رزونانس.
• Random Control
  کنترل آزمون های ارتعاش تصادفی و پروفایل های PSD.
• Shock Control
  کنترل تحریک های گذرا و آزمون های شوک.
• Multi-Shaker / Multi-Axis Control
  کنترل آزمون های چند شیکر و چندمحوره با مدیریت همزمان مسیرهای تحریک و پاسخ.
• Vector Notching / Force-Limited Vibration
  محدودسازی نیرو و پاسخ برای اجرای آزمون های پیچیده با حفاظت بیشتر از نمونه و سیستم تحریک.

کاربردهای تخصصی در صنایع

• صنایع خودروسازی و قطعه سازی
  آزمون ارتعاش، شوک، دوام، NVH و شبیه سازی بارهای جاده برای خودرو، مجموعه ها و قطعات.
• صنایع هوافضا
  آزمون qualification و environmental تجهیزات، سازه ها و محموله های هوافضایی تحت ارتعاش، شوک و بارهای چندمحوره.
• صنایع ریلی
  ارزیابی تجهیزات و اجزای ریلی در برابر ارتعاش، شوک و شرایط دینامیکی ناشی از بهره برداری.
• صنایع الکترونیک و تجهیزات صنعتی
  بررسی مقاومت بردها، تجهیزات کنترلی، حسگرها و سامانه های الکترونیکی در برابر ارتعاش و شوک.
• صنایع انرژی و تجهیزات نیروگاهی
  آزمون تجهیزات و اجزای نیروگاهی و ماشین آلات دوار در شرایط بارگذاری ارتعاشی و دینامیکی.
• آزمایشگاه های تست و شرکت های آزمون و تایید صلاحیت
  اجرای آزمون های استاندارد، qualification و compliance برای محصولات و تجهیزات صنایع مختلف.
