NextGen 2026.1 طراحی مخازن تحت فشار و مبدل حرارتی

نرم افزار NextGen یک نرم افزار تخصصی برای طراحی، محاسبه و صحه گذاری مکانیکی مخازن تحت فشار و مبدل های حرارتی است و در فرآیندهای مهندسی تجهیزات ثابت صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی کاربرد دارد. این نرم افزار یک محیط محاسباتی چندکدی فراهم می کند که طراحی تجهیزات را بر اساس استانداردهایی مانند ASME VIII Division 1، ASME VIII Division 2، EN 13445 و AD 2000 پوشش می دهد و امکان بررسی همزمان الزامات طراحی و معیارهای پذیرش را فراهم می سازد.

این نرم افزار برای محاسبه اجزای تحت فشار، ارزیابی ضخامت، بررسی پایداری و کنترل تنش های ناشی از بارگذاری های مختلف طراحی شده و فرآیند طراحی مکانیکی تجهیز را از تعریف هندسه و مواد تا محاسبات نهایی و تهیه گزارش مهندسی پوشش می دهد. NextGen همچنین امکان بررسی بارهای خارجی، بارهای موضعی، شرایط باد، زلزله و برف و ارزیابی سازه نگهدارنده تجهیز را فراهم می کند و در طراحی تجهیزات پیچیده فرآیندی، اطلاعات محاسباتی مورد نیاز مهندس مکانیک را در یک محیط یکپارچه ارائه می دهد.

یکی از کاربردهای اصلی NextGen در طراحی و صحه گذاری تجهیزات تحت فشار است و در فرآیند مهندسی مخازن، درام ها، جداکننده ها، ستون ها و مبدل های حرارتی مورد استفاده قرار می گیرد. قابلیت تغییر کد محاسباتی برای یک مدل موجود نیز امکان بررسی مجدد یک تجهیز بر اساس استانداردهای مختلف را فراهم می کند؛ به این ترتیب هندسه و داده های مهندسی موجود قابل استفاده مجدد بوده و تأثیر تغییر استاندارد طراحی بدون بازسازی کامل مدل بررسی می شود.

این نرم افزار همچنین طراحی اجزای مختلف مبدل های حرارتی، محاسبه نازل ها و بارهای موضعی، طراحی تیوب شیت، ارزیابی ستون های عمودی، محاسبه پایه ها و بررسی شرایط بلندکردن تجهیزات را پوشش می دهد. پایگاه داده مواد و قطعات استاندارد، ابزارهای بهینه سازی ضخامت و قابلیت ارزیابی ضریب استفاده از ظرفیت طراحی، NextGen را به ابزاری برای کاهش Over-design و کنترل وزن و هزینه ساخت تجهیزات تبدیل می کند.

ماژول ها و افزونه های مهم NextGen

🔺 ماژول Heat Exchanger
طراحی و محاسبه مکانیکی اجزای مبدل های حرارتی و پیکربندی مدل های چندجزئی.

🔺 ماژول Nozzle Loads
محاسبه و ارزیابی بارهای موضعی وارد بر نازل ها بر اساس روش های WRC.

🔺 ماژول Tubesheet
طراحی و بررسی تیوب شیت مبدل های حرارتی مطابق الزامات TEMA.

🔺 ماژول Supports
طراحی و کنترل Saddle، Skirt، Legs و Brackets و بررسی اثر بارهای خارجی بر سیستم نگهدارنده.

🔺 ماژول Flange Designer
طراحی و بررسی فلنج های تجهیزات تحت فشار و کنترل الزامات مکانیکی اتصال.

🔺 ماژول Lifting
بررسی وضعیت تجهیز در شرایط بلندکردن و ارزیابی یکپارچگی سازه ای در عملیات جابه جایی.

قابلیت‌های نرم افزار NextGen

🔹طراحی و محاسبه مخازن تحت فشار | Pressure Vessel Design
طراحی و ارزیابی مکانیکی پوسته، عدسی، بازشوها، فلنج ها و سایر اجزای تحت فشار مطابق کدهای طراحی.

🔹طراحی مبدل های حرارتی | Heat Exchanger Design
محاسبه مکانیکی پوسته، هد، تیوب شیت و سایر اجزای اصلی مبدل های حرارتی پوسته و لوله.

🔹محاسبه ضخامت اجزا | Component Thickness Calculation
تعیین ضخامت مورد نیاز اجزای تحت فشار بر اساس فشار داخلی، فشار خارجی و شرایط بارگذاری.

🔹تحلیل نازل ها | Nozzle Analysis
بررسی طراحی نازل ها و ارزیابی اثر بارهای موضعی وارد بر اتصالات تجهیز.

🔹تحلیل بارهای موضعی | Local Load Analysis
ارزیابی تنش و اثر بارهای موضعی نازل ها با استفاده از روش های WRC.

🔹طراحی تیوب شیت | Tubesheet Design
محاسبه و ارزیابی تیوب شیت مبدل های حرارتی بر اساس الزامات طراحی و استانداردهای مربوطه.

🔹طراحی فلنج | Flange Design
محاسبه و کنترل فلنج ها، اتصالات و اجزای آب بندی تجهیزات تحت فشار.

🔹تحلیل ساپورت تجهیزات | Equipment Support Analysis
طراحی و بررسی Saddle، Skirt، Leg و سایر سیستم های نگهدارنده تجهیزات.

🔹تحلیل بارهای محیطی | Environmental Load Analysis
ارزیابی اثر باد، زلزله، برف و سایر بارهای خارجی بر تجهیزات و سیستم های نگهدارنده.

🔹بهینه سازی طراحی | Design Optimization
کاهش ضخامت، وزن و مصرف مواد با حفظ الزامات استحکام و معیارهای کد طراحی.

کاربردهای تخصصی در صنایع

🔺 سازندگان تجهیزات فرآیندی
طراحی و صحه گذاری مکانیکی مخازن تحت فشار، مبدل های حرارتی و تجهیزات فرآیندی.

🔺 شرکت های مهندسی EPC
محاسبات طراحی و بررسی انطباق تجهیزات با کدهای بین المللی در پروژه های صنعتی.

🔺 پالایشگاه ها و مجتمع های پتروشیمی
طراحی و ارزیابی تجهیزات تحت فشار و مبدل های حرارتی مورد استفاده در واحدهای فرآیندی.

🔺 صنایع نفت و گاز
محاسبه و صحه گذاری مخازن، جداکننده ها، تجهیزات تحت فشار و مبدل های حرارتی.

🔺 صنایع شیمیایی و فرآیندی
طراحی مکانیکی تجهیزات تحت فشار و بررسی عملکرد سازه ای آنها در شرایط بارگذاری مختلف.

✅ بیشتر بخوانید: AMETank طراحی و تحلیل مخازن

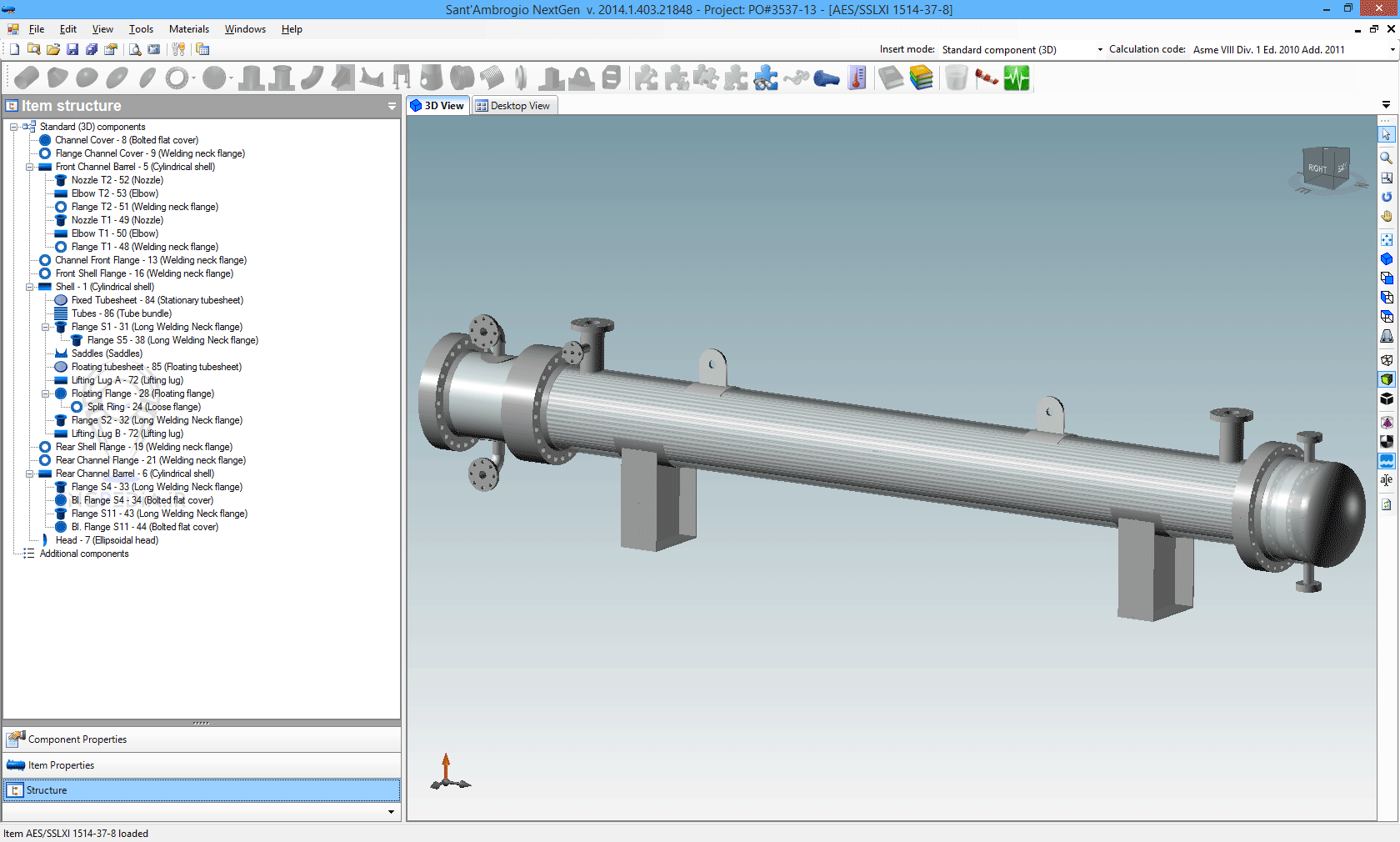

برای مشاهده اطلاعات کامل نرم افزار NextGen جهت طراحی و تحلیل و اعتبار سنجی مخازن تحت فشار و مبدل‌های حرارتی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
