OBO Construct 2024 طراحی سیستم زمین و کابل‌کشی

OBO Construct یک پلتفرم مهندسی برای طراحی، پیکربندی و مستندسازی سیستم‌های الکتریکی، مکانیکی و حفاظتی در پروژه‌های ساختمانی و صنعتی است. این نرم افزار با هدف استانداردسازی فرآیند طراحی تأسیسات الکتریکی و کاهش خطاهای مهندسی طراحی شده و ابزارهایی دقیق برای مدل‌سازی، انتخاب و اعتبارسنجی اجزای سیستم ارائه می‌دهد.

OBO Construct به طور ویژه برای مهندسان برق، طراحان تاسیسات، پیمانکاران و مشاوران صنعتی تحت وب طراحی شده است تا بتوانند در محیطی یکپارچه، سیستم‌های مسیر کابل (Cable Routing Systems)، سیستم زمین یا ارتینگ و حفاظت در برابر صاعقه (Earthing and Lightning Protection) و نصب تجهیزات صنعتی و ساختمانی را به صورت خودکار پیکربندی کنند.

این نرم افزار با کتابخانه جامع محصولات OBO Bettermann و پایگاه داده استانداردهای بین‌المللی (IEC، DIN، EN) ادغام شده و کاربران می‌توانند بر اساس نوع پروژه، مکان نصب و شرایط محیطی، سیستم‌های فنی را بهینه انتخاب و طراحی کنند.

از جمله مزایای کلیدی OBO Construct، امکان تولید خودکار نقشه‌های فنی، لیست مواد (BOM)، گزارش‌های پروژه و مستندات مناقصه است. همچنین به واسطه رابط کاربری مدرن و پردازش ابری، تمام مراحل طراحی از انتخاب قطعات تا خروجی CAD و PDF به صورت بلادرنگ و قابل ویرایش انجام می‌شود. OBO Construct امروزه در پروژه‌های بزرگ ساختمانی، صنعتی و زیرساختی اروپا و خاورمیانه به‌عنوان یکی از ابزارهای اصلی طراحی سیستم‌های الکتریکی شناخته می‌شود و با ارائه ترکیبی از دقت، سرعت و سازگاری با استانداردها، جایگاه خود را به‌عنوان یک نرم افزار حرفه‌ای برای طراحی سیستم‌های حفاظت، کابل‌کشی و ارتینگ تثبیت کرده است.

ماژول‌های نرم افزار OBO Construct

• Cable Routing Module | ماژول طراحی مسیر کابل
  ابزار تخصصی برای طراحی و انتخاب مسیرهای کابل در پروژه‌های ساختمانی و صنعتی، با امکان محاسبه طول، بار مجاز و سازگاری با نوع کابل و محیط نصب.
• Lightning Protection Module | ماژول حفاظت در برابر صاعقه
  ویژه طراحی سیستم‌های LPS شامل هادی‌ها، الکترودها و شبکه‌های صاعقه‌گیر بر اساس استاندارد IEC 62305 با شبیه‌سازی میدان الکتریکی و مسیر تخلیه.
• Earthing Module | ماژول ارتینگ و سیستم زمین
  برای محاسبه مقاومت زمین، چیدمان الکترودها و اتصال سازه‌ها، با در نظر گرفتن ویژگی‌های خاک و شرایط محیطی پروژه.
• Fire Protection Module | ماژول حفاظت در برابر آتش
  طراحی و انتخاب اجزای مقاوم در برابر آتش برای مسیرهای کابل، سیستم‌های عبور از دیوار و کف، مطابق با استاندارد EN 1366 و DIN 4102.
• Documentation & Export Module | ماژول مستندسازی و خروجی پروژه
  تولید خودکار نقشه‌ها، لیست مواد، گزارش‌های محاسباتی و خروجی‌های CAD، PDF و BIM برای ارائه به کارفرما و تیم اجرایی.
• Product Selector | ماژول انتخاب محصول هوشمند
  پیشنهاد خودکار محصولات OBO Bettermann بر اساس مشخصات پروژه، ظرفیت الکتریکی، شرایط نصب و نوع سیستم طراحی‌شده.
• CAD/BIM Integration Module | ماژول یکپارچگی با CAD و BIM
  امکان انتقال مستقیم داده‌ها به نرم افزارهایی مانند AutoCAD، Revit و Allplan جهت مدل‌سازی سه‌بعدی دقیق و مستندسازی نهایی.

قابلیت‌های نرم افزار OBO Construct

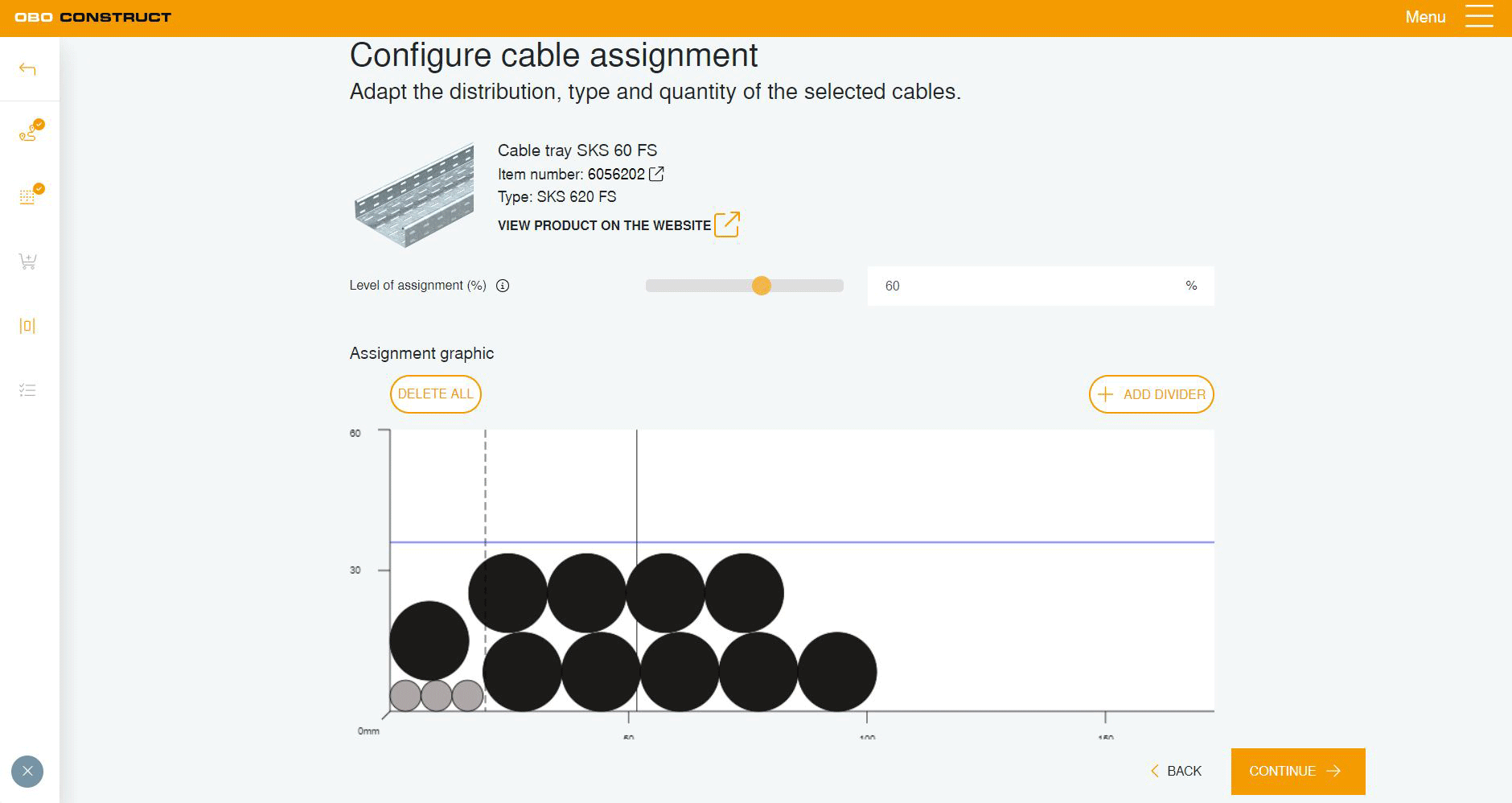

• طراحی سیستم‌های مسیر کابل | Cable Routing Design
  امکان مدل‌سازی و انتخاب خودکار سینی‌ها، کانال‌ها و نردبان‌های کابل بر اساس نوع کابل، مسیر، بار مکانیکی و شرایط نصب با تطابق کامل با محصولات OBO Bettermann.
• طراحی سیستم ارتینگ و حفاظت صاعقه | Earthing and Lightning Protection Design
  محاسبه مسیرهای جریان تخلیه، انتخاب الکترودها و سیستم‌های حفاظتی با درنظرگیری مقاومت خاک، شرایط محیطی و الزامات استاندارد IEC 62305.
• تولید خودکار مستندات مهندسی | Automatic Documentation Generation
  ایجاد گزارش‌های پروژه، لیست مواد (BOM)، نقشه‌های نصب و فایل‌های CAD/PDF به‌صورت خودکار و سازگار با فرمت‌های مهندسی بین‌المللی.

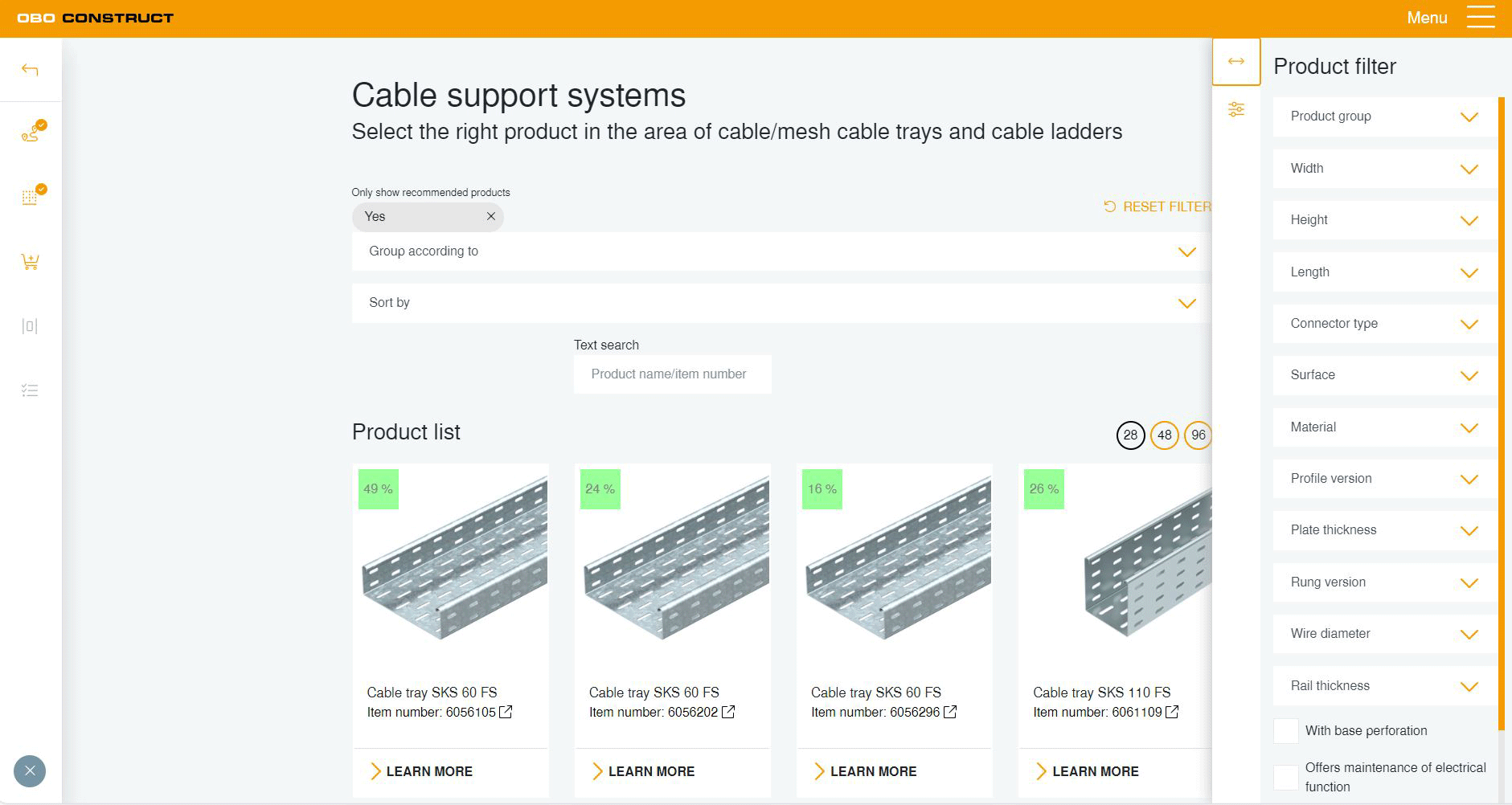

• پیکربندی هوشمند محصولات | Intelligent Product Configuration
  انتخاب خودکار تجهیزات و اجزای مناسب بر اساس پارامترهای طراحی، ظرفیت حرارتی، کلاس حفاظتی IP و جنس بدنه.
• یکپارچگی با نرم افزارهای CAD | CAD Integration
  خروجی مستقیم برای AutoCAD و Revit با قابلیت درج مدل‌های سه‌بعدی و جزئیات مونتاژ اجزا در نقشه‌های اجرایی.
• اعتبارسنجی طراحی بر اساس استانداردها | Standards Compliance Check
  تحلیل خودکار طراحی‌ها برای انطباق با استانداردهای بین‌المللی و ارائه هشدارهای فنی در صورت تخطی از الزامات ایمنی.
• محاسبه بار و تحلیل مکانیکی | Load and Mechanical Analysis
  برآورد بار مجاز سینی‌ها و نردبان‌های کابل بر اساس طول دهانه، نوع نصب و شرایط محیطی، جهت جلوگیری از تغییر شکل یا شکست سازه‌ای.
• پشتیبانی از پروژه‌های چندمنطقه‌ای | Multi-Region Project Support
  قابلیت تطبیق خودکار با ولتاژ، فرکانس، نوع شبکه و الزامات محلی کشورهای مختلف در پروژه‌های بین‌المللی.
• مدیریت پروژه‌های چندمرحله‌ای | Multi-Phase Project Management
  امکان طراحی و توسعه سیستم‌ها در چند فاز مستقل (نصب، توسعه، نگهداری) با قابلیت ذخیره و مقایسه نسخه‌ها.
• رابط کاربری مبتنی بر وب | Web-Based User Interface
  دسترسی کامل از طریق مرورگر بدون نیاز به نصب، با ذخیره‌سازی ابری، پشتیبان‌گیری خودکار و همکاری همزمان بین تیم‌ها.

کاربردهای تخصصی

• صنایع ساختمانی و عمرانی | Building and Construction Industry
  برای طراحی سیستم‌های کابل‌کشی، ارتینگ و حفاظت صاعقه در ساختمان‌های اداری، بیمارستان‌ها، برج‌ها و پروژه‌های زیربنایی شهری.
• صنایع نفت، گاز و پتروشیمی | Oil, Gas & Petrochemical Industry
  در طراحی مسیرهای کابل مقاوم در برابر حرارت و خوردگی، سیستم‌های ارتینگ صنعتی و حفاظت سازه‌های فلزی از تخلیه‌های الکتریکی.
• صنایع انرژی و نیروگاهی | Energy & Power Generation Industry
  برای طراحی زیرساخت‌های الکتریکی، زمین‌کردن ایستگاه‌های برق و حفاظت از توربین‌ها و ترانسفورماتورها در برابر صاعقه.
• صنایع تولیدی و کارخانه‌ای | Manufacturing Plants
  در مهندسی تاسیسات برقی خطوط تولید، سینی‌کشی تجهیزات صنعتی و طراحی ایمن مسیرهای برق‌رسانی داخلی.
• زیرساخت‌های مخابراتی و فناوری اطلاعات | Telecom and IT Infrastructure
  برای طراحی سیستم‌های ارتینگ دقیق و کابل‌کشی ساختار یافته در مراکز داده و ایستگاه‌های ارتباطی حساس.
