Orca3D 3.1.7 طراحی و تحلیل کشتی‌ و شناور

نرم افزار Orca3D ابزاری پیشرفته‌ای برای طراحی فرم بدنه و تحلیل پایداری و هیدرواستاتیک کشتی ها و شناورها است. این نرم افزار با بهره‌گیری از مدل‌سازی سطوح NURBS، امکان طراحی دقیق فرم بدنه، تحلیل هیدرواستاتیک، پایداری، مقاومت هیدرودینامیکی و پیش‌بینی عملکرد را در یک محیط یکپارچه فراهم می‌سازد. از ویژگی‌های برجسته نرم افزار Orca3D می‌توان به ماژول‌های طراحی بدنه، تحلیل سرعت/قدرت، ردیابی وزن و هزینه، و پایداری در شرایط سالم و آسیب‌دیده اشاره کرد. همچنین، این نرم افزار با ارائه ابزارهای تخصصی مانند Hull Assistants، امکان ایجاد سریع فرم‌های بدنه با پارامترهای ورودی را فراهم می‌کند و با به‌روزرسانی بلادرنگ مقاطع و ویژگی‌های هیدرواستاتیک، فرآیند طراحی را بهینه می‌سازد. این نرم افزار به عنوان افزونه در محیط Rhino 3D قابل اجرا است.

در نسخه‌های اخیر، نرم افزار Orca3D با معرفی بسته Orca3D Marine CFD، قابلیت تحلیل دینامیک سیالات محاسباتی (CFD) را با همکاری نرم افزار Simerics-MP فراهم کرده است. این بسته امکان انجام تحلیل‌های مقاومت و رانش برای بدنه‌های جابه‌جایی و پلانینگ، تحلیل پایداری دینامیکی طولی (porpoising)، و شبیه‌سازی جریان‌های آب و هوا را بدون نیاز به تخصص عمیق در CFD فراهم می‌سازد. از ویژگی‌های کلیدی این بسته می‌توان به مش‌بندی خودکار حجم CFD، تنظیم خودکار دامنه و ناحیه پالایش موج، و قابلیت مدل‌سازی دقیق سطح آزاد اشاره کرد. این ابزارها به مهندسان دریایی امکان می‌دهند تا عملکرد شناورها را در شرایط مختلف به‌طور دقیق پیش‌بینی کرده و طراحی‌های بهینه‌تری ارائه دهند.

قابلیت های نرم افزار Orca3D

• طراحی و اصلاح فرم بدنه (Hull Design & Fairing): امکان مدل‌سازی دقیق فرم بدنه با استفاده از سطوح NURBS و ابزارهای اصلاح فرم برای دستیابی به سطوح صاف و قابل ساخت
• تحلیل هیدرواستاتیک و پایداری پایه (Basic Hydrostatics & Stability): محاسبه ویژگی‌های هیدرواستاتیک مانند حجم جابجایی، مرکز شناوری، و ارزیابی پایداری اولیه شناور
• پیش‌بینی سرعت و قدرت (Parametric Speed & Power Analysis): استفاده از روش‌های Savitsky، Holtrop و van Oortmerssen برای پیش‌بینی منحنی‌های سرعت/قدرت در انواع بدنه‌ها
• ردیابی وزن و هزینه (Weight & Cost Tracking): مدیریت و تحلیل وزن و هزینه اجزای مختلف شناور با امکان دسته‌بندی بر اساس مواد و بخش‌ها
• تحلیل پایداری پیشرفته (Advanced Stability Analysis): مدل‌سازی مخازن و محفظه‌ها، تعریف بارهای ثابت و سیال، تحلیل پایداری در شرایط سالم و آسیب‌دیده
• تحلیل دینامیک سیالات محاسباتی (Orca3D Marine CFD): ادغام با نرم افزار SimericsMP برای انجام تحلیل‌های CFD شامل مقاومت، رانش، و پایداری دینامیکی طولی
• محاسبه طول قابل غرق (Floodable Length Calculation): ارزیابی طول بخش‌هایی از شناور که می‌توانند در صورت آسیب‌دیدگی غرق شوند بدون از دست دادن پایداری کلی
• تعریف مقاطع متنوع (Multiple Section Definitions): امکان تعریف و استفاده از مجموعه‌های مختلف مقاطع برای طراحی بدنه، تحلیل هیدرواستاتیک، و تهیه نقشه‌های خطوط
• ادغام با Grasshopper: ایجاد کامپوننت‌های اختصاصی برای طراحی فرم بدنه، تحلیل هیدرواستاتیک، و پیش‌بینی مقاومت بدنه‌های جابجایی و پلانینگ

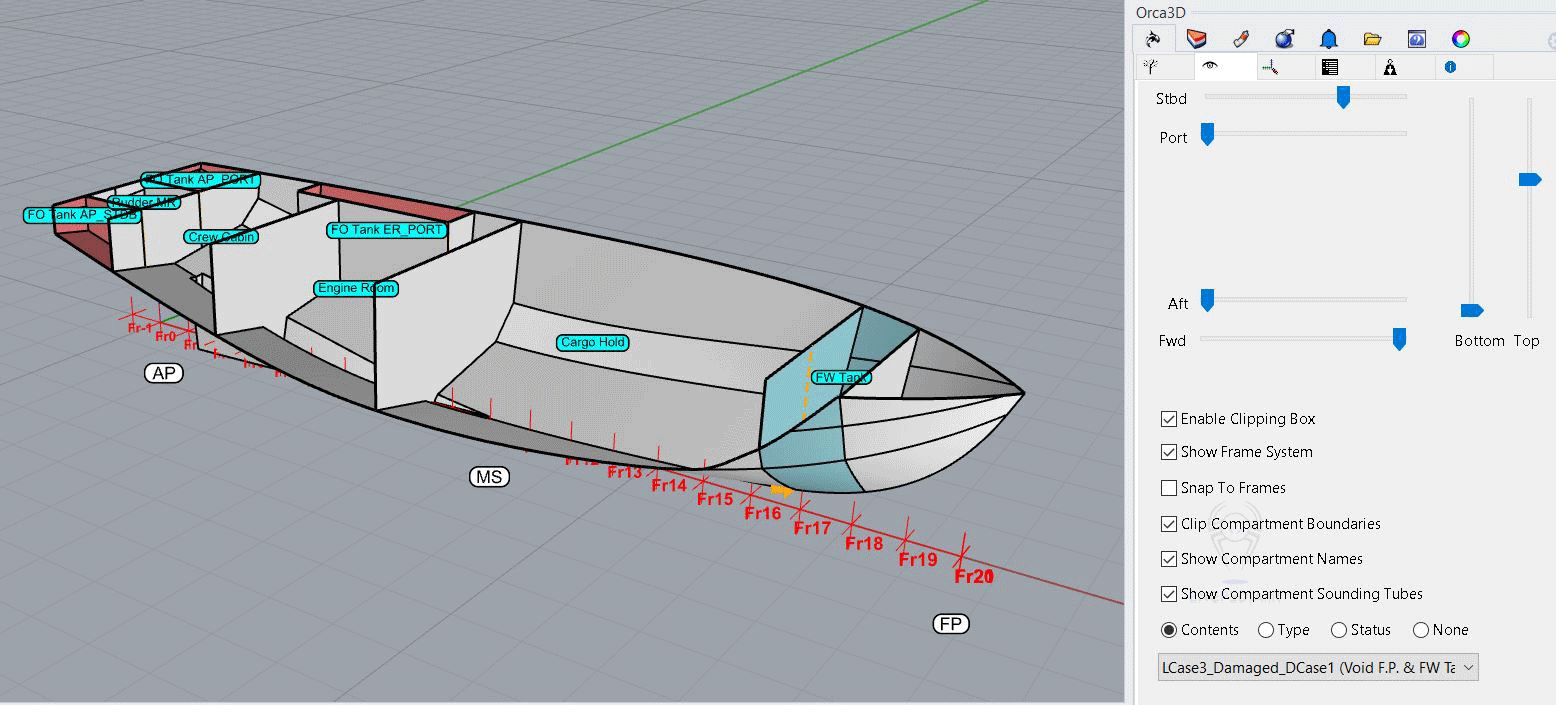

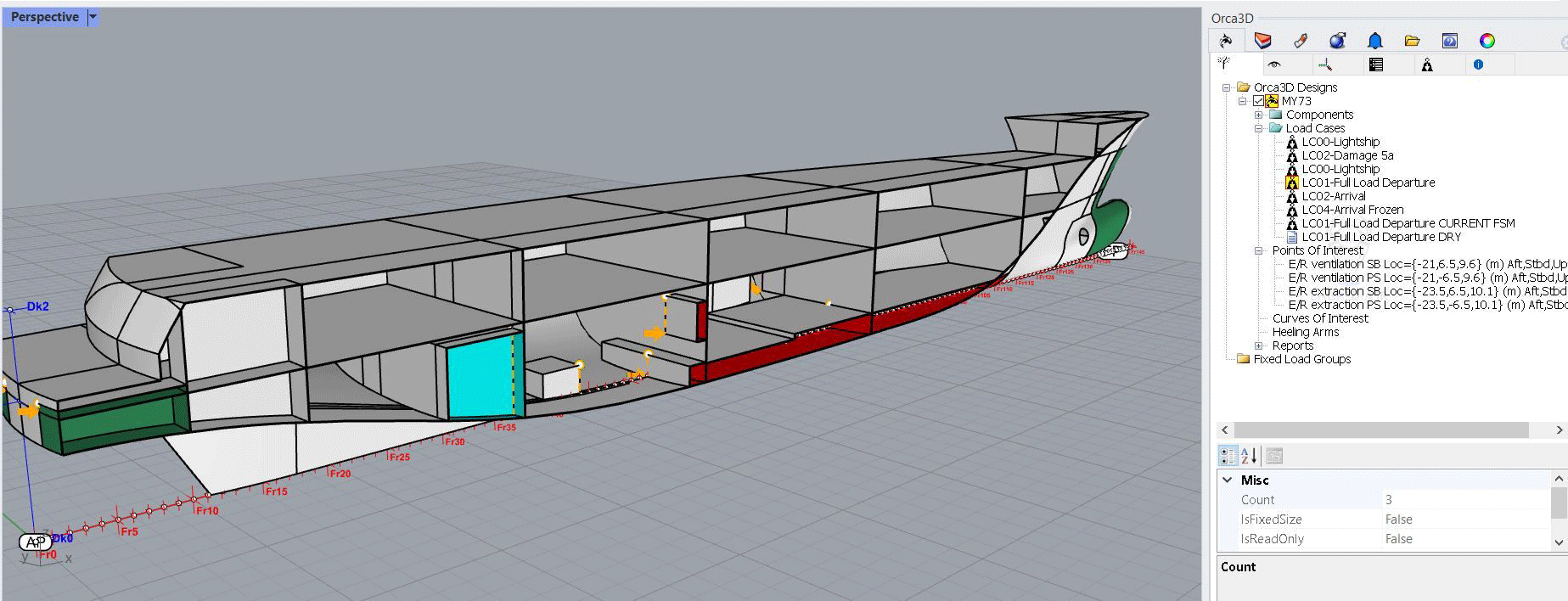

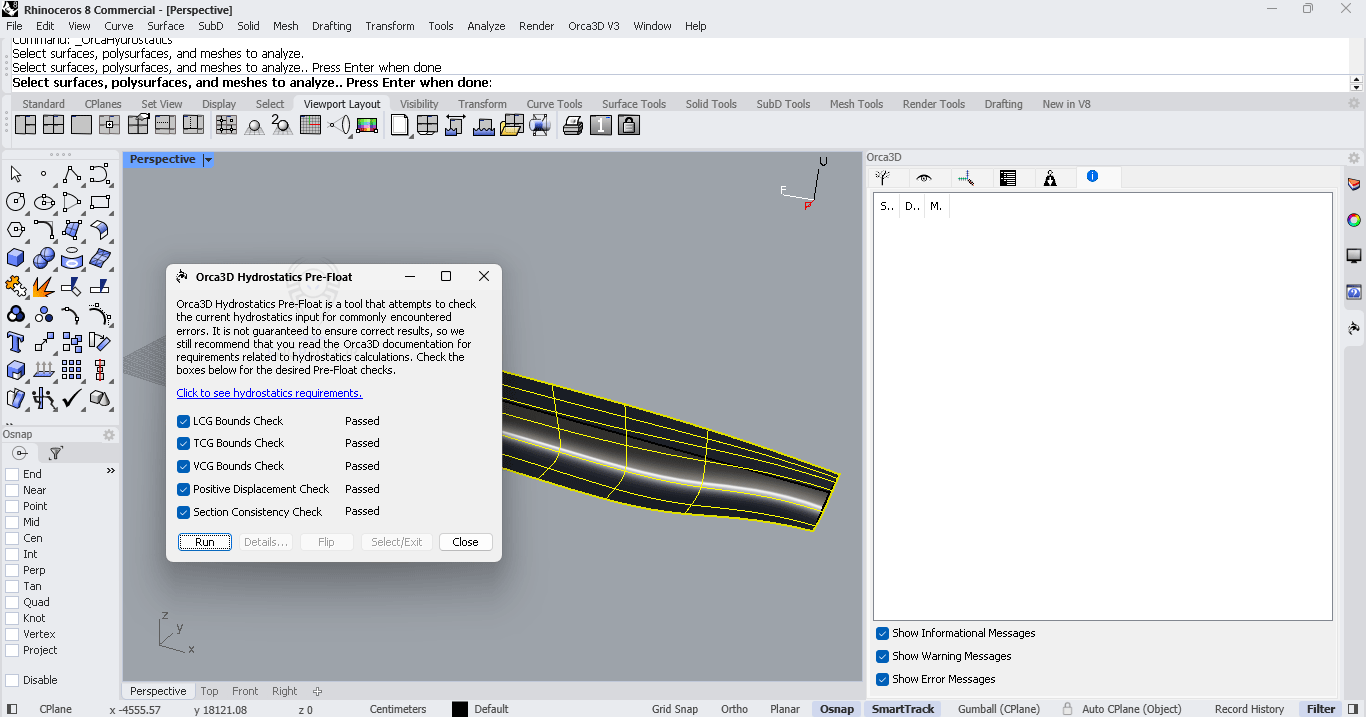

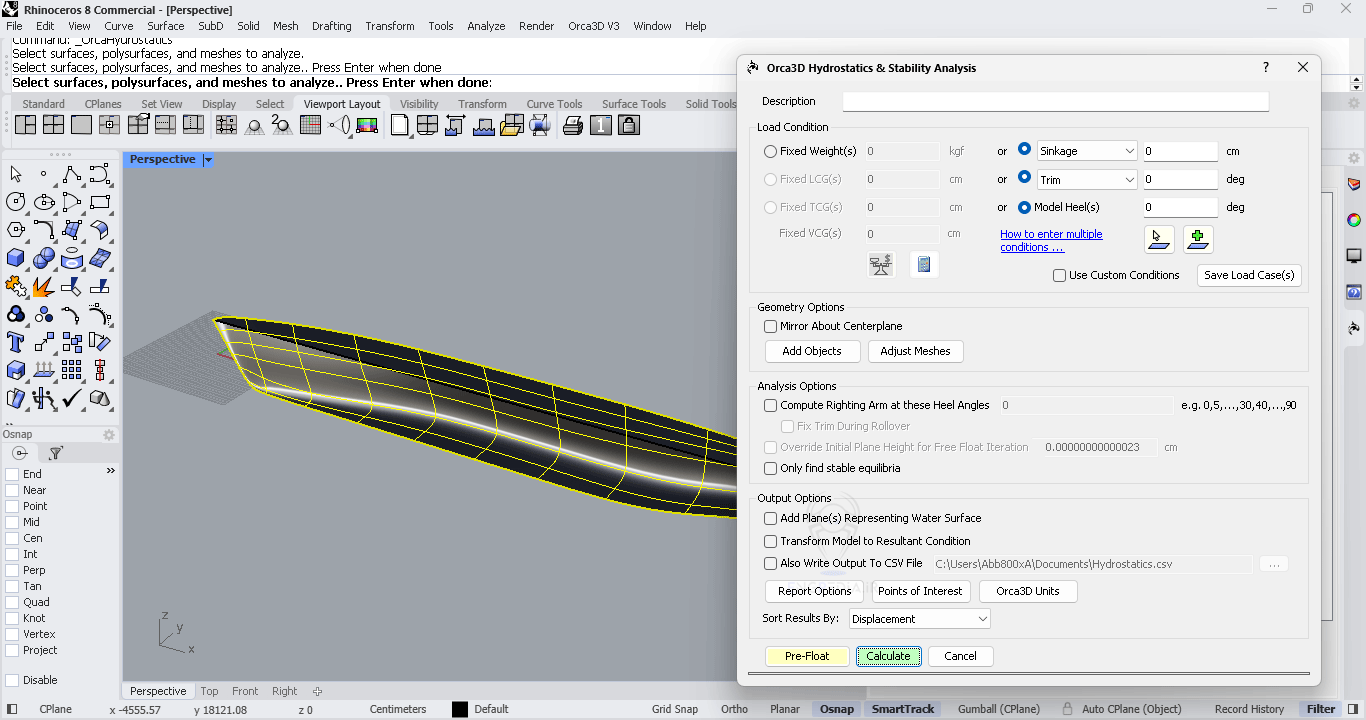

برای مشاهده اطلاعات کامل نرم افزار Orca3D جهت طراحی فرم بدنه و تحلیل پایداری و هیدرواستاتیک کشتی ها و شناورها به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
