PVcase 2.64.2 طراحی سیستم فتوولتائیک

PVcase یک نرم افزار تخصصی برای طراحی و بهینه‌سازی سیستم‌های فتوولتائیک و خورشیدی (PV) در محیط AutoCAD است. این ابزار به مهندسان کمک می‌کند تا سیستم‌های انرژی خورشیدی را با دقت بالا و سرعت بیشتر طراحی کنند. نرم افزار PVcase قابلیت تحلیل ویژگی‌های توپوگرافی زمین، شبیه‌سازی سایه‌زنی و بهینه‌سازی چیدمان پنل‌ها را دارد و در نتیجه، بهبود عملکرد و بهره‌وری سیستم‌های خورشیدی را ممکن می‌سازد. این نرم افزار برای پروژه‌های بزرگ، از طراحی نیروگاه‌های خورشیدی تا سیستم‌های نصب‌شده بر سقف‌های تجاری، ابزاری کارآمد و قابل اعتماد است.

در سطح فنی، PVcase با تحلیل دقیق توپوگرافی زمین و وارد کردن داده‌های DTM یا LiDAR، توانایی طراحی نیروگاه خورشیدی بر روی زمین‌های ناهموار را دارد و با استفاده از توابع Auto Layout، ماژول‌های خورشیدی را بر اساس شیب، فاصله ردیاب‌ها، زاویه تابش و محدودیت‌های سایه‌زنی بهینه‌سازی می‌کند. این قابلیت موجب افزایش بازده تولید انرژی، کاهش هزینه‌های نصب و بهبود طراحی سازه‌ای سیستم‌های فتوولتاییک می‌شود. علاوه بر این، PVcase شامل ماژول‌های تخصصی برای سیستم‌های ثابت (Fixed-Tilt) و متحرک (Single-Axis Tracker) است که به مهندسان اجازه می‌دهد تا سناریوهای مختلف طراحی را با دقت میلی‌متری مقایسه کنند.

از نظر مهندسی پروژه، PVcase یک ابزار کلیدی در مرحله pre-engineering و detailed design محسوب می‌شود، چرا که با اتصال مستقیم به مدل‌های GIS، نقشه‌های توپوگرافی، خطوط انتقال و شبکه‌های زیرساختی، امکان تحلیل دقیق موقعیت نیروگاه و هماهنگی آن با استانداردهای بین‌المللی مانند IEC و NEC را فراهم می‌کند. همچنین با قابلیت تولید خودکار Bill of Materials و داده‌های خروجی برای نرم افزارهای EPC، مهندسان می‌توانند هزینه، متریال و طرح نهایی پروژه را پیش از اجرا به طور کامل ارزیابی کنند. این ویژگی‌ها PVcase را به یک پلتفرم قدرتمند برای طراحی هوشمند و یکپارچه نیروگاه‌های خورشیدی در مقیاس utility-scale تبدیل کرده است.

لیست نرم افزارهای طراحی سیستم‌های فتوولتائیک

• نرم افزار PVsyst طراحی سیستم‌های فتوولتائیک
• نرم‌افزار archelios CALC محاسبه و کنترل نصب‌های فتوولتائیک
• نرم افزار Polysun شبیه‌سازی و تحلیل و بهینه سازی سیستم‌های تولید انرژی
• نرم‌افزار PVCAD Mega طراحی سیستم‌های فتوولتائیک

قابلیت‌های نرم افزار PVcase

• طراحی سه‌بعدی نیروگاه خورشیدی (3D Solar Plant Design): مدل سازی کامل نیروگاه‌های فتوولتاییک در محیط AutoCAD به صورت سه‌بعدی و پارامتریک، شامل آرایش ماژول‌ها، ردیاب‌ها و کابل‌گذاری با کنترل کامل هندسی.

• تحلیل توپوگرافی و زمین (Topographic Analysis): وارد کردن داده‌های DTM، LiDAR یا فایل‌های GIS برای مدل سازی دقیق ناهمواری‌های زمین و تنظیم خودکار موقعیت سازه‌ها نسبت به شیب طبیعی زمین.

• طراحی سیستم‌های ردیاب خورشیدی (Tracker Layout Optimization): پشتیبانی از سیستم‌های Single-Axis Tracker و الگوریتم بهینه‌سازی فاصله و زاویه ردیاب‌ها برای جلوگیری از سایه‌اندازی متقاطع و افزایش بازده تولید انرژی.

• طراحی سیستم‌های ثابت (Fixed-Tilt Array Design): امکان طراحی نیروگاه‌های با آرایش ثابت با تنظیم زاویه Tilt و فاصله ردیف‌ها بر اساس مختصات جغرافیایی و مسیر خورشید.

• تحلیل سایه و تابش خورشید (Shading and Irradiation Simulation): شبیه‌سازی دقیق سایه‌اندازی و مسیر تابش خورشید در طول سال برای تعیین بیشینه تولید انرژی و کاهش تلفات.

• تولید خودکار نقشه‌ها و مستندات (Automated Drawing and Documentation): ایجاد نقشه‌های دقیق نصبی، پلان کابل‌ها و خروجی BOM (Bill of Materials) برای استفاده در فاز ساخت و EPC.

• اتصال به PVsyst و ابزارهای شبیه‌سازی (PVsyst Integration): انتقال مستقیم داده‌های طراحی به PVsyst برای انجام شبیه‌سازی الکتریکی، بررسی تلفات و تحلیل انرژی سالیانه.

• مدیریت پارامترهای مهندسی (Engineering Parameter Management): کنترل دقیق پارامترهایی مانند فاصله ردیاب‌ها، زاویه ماژول‌ها، ارتفاع نصب و چرخش زمین به صورت خودکار.

• برآورد هزینه و مواد (Material and Cost Estimation): استخراج دقیق لیست تجهیزات، کابل‌ها، سازه‌ها و محاسبه هزینه‌های تقریبی پروژه قبل از شروع نصب.

• پشتیبانی از استانداردهای بین‌المللی (Global Standards Compliance): انطباق طراحی با استانداردهای IEC، NEC و الزامات ایمنی بین‌المللی در طراحی نیروگاه‌های فتوولتاییک بزرگ‌مقیاس.

کابردهای تخصصی در صنعت

• طراحی مزارع خورشیدی utility-scale در مقیاس چند مگاوات با تحلیل دقیق توپوگرافی و بهینه‌سازی چیدمان ماژول‌ها.

• کاربرد در شرکت‌های EPC برای آماده‌سازی طرح‌های اجرایی، نقشه‌های نصب و اسناد فنی پروژه‌های انرژی خورشیدی.

• استفاده در دفاتر مهندسی مشاور انرژی برای طراحی مفهومی و فاز مهندسی اولیه نیروگاه‌های فتوولتاییک.

• تحلیل‌های اقتصادی و فنی پروژه‌های خورشیدی برای مقایسه سیستم‌های fixed و tracker و تخمین نرخ بازگشت سرمایه (ROI).

• مدیریت پروژه‌های بین‌المللی برای انطباق طرح‌ها با استانداردهای جهانی و تسهیل تبادل داده با نرم افزارهای PVsyst و GIS.

یکی از ویژگی‌های برجسته نرم افزار PVcase توانایی تولید خودکار گزارش‌های مهندسی است که فرآیند مستندسازی پروژه‌ها را ساده‌تر می‌کند. همچنین، این نرم افزار از ردیاب‌های خورشیدی تک‌محوره و دومحوره پشتیبانی می‌کند و قادر است سیستم‌های فتوولتائیک را با استفاده از داده‌های GIS به‌طور دقیق طراحی کند. نرم افزار PVcase علاوه بر ارائه طراحی‌های بهینه و مبتنی بر تحلیل‌های دقیق انرژی، از استانداردهای بین‌المللی پیروی می‌کند و به این ترتیب، تضمین می‌کند که طراحی‌ها با مقررات جهانی سازگاری دارند. این ابزار می‌تواند برای ارزیابی عملکرد سیستم‌های موجود و برآورد هزینه‌های پروژه‌های انرژی خورشیدی نیز مورد استفاده قرار گیرد.

این نرم افزار جهت انجام شبیه سازی، به سرورهای شرکت pvcase متصل خواهد شد و نیازمند لایسنس می باشد.

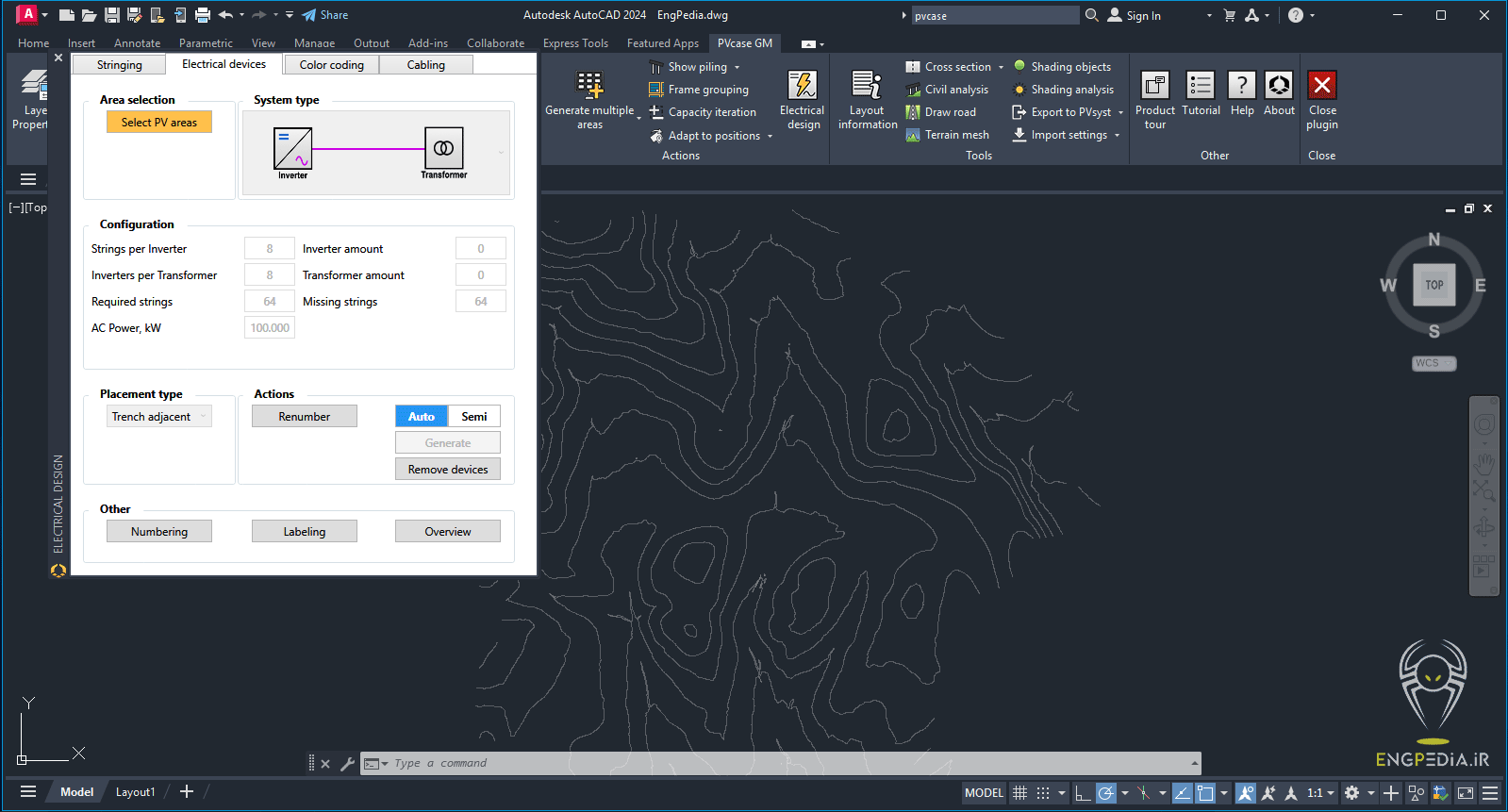

برای مشاهده اطلاعات کامل نرم افزار PVcase جهت طراحی و بهینه‌سازی سیستم‌های فتوولتائیک و خورشیدی (PV) به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
