Res3DInv 2026.2 وارون سازی 3D داده ژئوالکتریک

نرم افزار Res3DInv محصول شرکت Geotomo Software یکی از نرم افزارهای تخصصی برای وارون سازی سه بعدی داده های مقاومت ویژه الکتریکی (Electrical Resistivity Tomography) است. این نرم افزار داده های برداشت شده از آرایه های مختلف الکترودی را به یک مدل سه بعدی از توزیع مقاومت ویژه زیرسطحی تبدیل می کند و برای تفسیر ساختارهای پیچیده زمین، شناسایی ناهنجاری های زیرسطحی و تحلیل شرایط زمین شناسی و مهندسی مورد استفاده قرار می گیرد. Res3DInv به طور ویژه برای پروژه هایی توسعه یافته است که در آن ها تغییرات جانبی و عمقی مقاومت ویژه همزمان اهمیت دارند.

هسته اصلی Res3DInv بر پایه روش اجزای محدود (Finite Element Method) و الگوریتم های وارون سازی سه بعدی بنا شده است و می تواند داده های حاصل از آرایه های مختلف تصویربرداری مقاومت ویژه را پردازش کند. نرم افزار با تقسیم مدل زیرسطحی به سلول های سه بعدی، مقاومت ویژه هر سلول را به صورت تکراری اصلاح می کند تا پاسخ محاسباتی مدل با داده های اندازه گیری شده مطابقت پیدا کند. این فرآیند امکان ایجاد مدل های سه بعدی از ساختارهای پیچیده زمین را بدون اتکا به فرضیات ساده دوبعدی فراهم می سازد.

Res3DInv از مجموعه گسترده ای از آرایه های ژئوالکتریکی پشتیبانی می کند و برای داده های برداشت شده در پروژه های سطحی، حفاری و مطالعات مهندسی قابل استفاده است. امکان تعریف شبکه های منظم و نامنظم، کنترل اندازه سلول ها، اعمال محدودیت های مدل و استفاده از اطلاعات اولیه زمین شناسی به کاربر اجازه می دهد مدل وارون سازی را متناسب با شرایط پروژه تنظیم کند. نرم افزار همچنین ابزارهایی برای بررسی کیفیت داده ها، حذف داده های نامعتبر و کنترل خطای وارون سازی در اختیار کاربر قرار می دهد.

یکی از قابلیت های مهم Res3DInv، امکان مدل سازی توپوگرافی واقعی زمین است. بنابراین داده های برداشت شده روی سطوح غیرمسطح را می توان بدون حذف اثر ارتفاع وارد فرآیند وارون سازی کرد. این ویژگی در پروژه های میدانی مانند بررسی زمین های کوهستانی، مطالعات ژئوتکنیکی، مسیر خطوط انتقال، تونل ها و پروژه های زیرساختی اهمیت زیادی دارد.

Res3DInv علاوه بر مقاومت ویژه الکتریکی، برای برخی روش های تصویربرداری IP (Induced Polarization) نیز قابل استفاده است و امکان بررسی همزمان اطلاعات مقاومت ویژه و قابلیت قطبش پذیری زیرسطح را فراهم می کند. خروجی های سه بعدی نرم افزار را می توان به صورت مقاطع افقی، مقاطع عمودی، ایزوسرفیس و مدل های حجمی بررسی کرد و موقعیت، عمق و هندسه ناهنجاری های زیرسطحی را تحلیل نمود.

قابلیت های نرم افزار Res3DInv

• وارون سازی سه بعدی مقاومت ویژه | 3D Resistivity Inversion
  داده های برداشت ژئوالکتریکی را به مدل سه بعدی مقاومت ویژه تبدیل کرده و تغییرات مقاومت الکتریکی را در سه بعد زیرسطحی بازسازی می کند.

• تصویربرداری مقاومت ویژه | Electrical Resistivity Imaging
  امکان تحلیل داده های تصویربرداری مقاومت ویژه و شناسایی نواحی دارای تفاوت قابل توجه در خواص الکتریکی زیرسطح را فراهم می کند.

• پشتیبانی از آرایه های الکترودی مختلف | Electrode Array Support
  داده های حاصل از آرایش های متداول الکترودی را دریافت کرده و امکان استفاده از طرح های برداشت مختلف را در فرآیند وارون سازی فراهم می کند.

• مدل سازی سه بعدی زمین | 3D Subsurface Modeling
  محیط زیرسطح را به سلول های سه بعدی تقسیم کرده و توزیع مقاومت ویژه را در حجم مورد مطالعه بازسازی می کند.

• مدل سازی توپوگرافی | Topographic Modeling
  اثر ارتفاع و شکل واقعی سطح زمین را در محاسبات وارد می کند و برای برداشت های انجام شده روی زمین های غیرمسطح مناسب است.

• وارون سازی داده ها | 3D IP Inversion
  امکان پردازش و وارون سازی داده های قطبش القایی را برای شناسایی ناهنجاری هایی که صرفاً از مقاومت ویژه قابل تشخیص نیستند فراهم می کند.

• کنترل کیفیت داده ها | Data Quality Control
  داده های اندازه گیری شده را پیش از وارون سازی بررسی کرده و امکان شناسایی و حذف داده های دارای خطای زیاد یا رفتار غیرعادی را فراهم می کند.

• تنظیم شبکه محاسباتی | Mesh Configuration
  امکان کنترل ابعاد، تراکم و ساختار شبکه سه بعدی را فراهم می کند تا مدل عددی متناسب با هندسه برداشت و پیچیدگی ساختار زیرسطحی ایجاد شود.

• تحلیل خطای وارون سازی | Inversion Error Analysis
  میزان تطابق مدل محاسباتی با داده های میدانی را در طول تکرارهای وارون سازی بررسی کرده و معیارهایی برای ارزیابی کیفیت مدل ارائه می دهد.

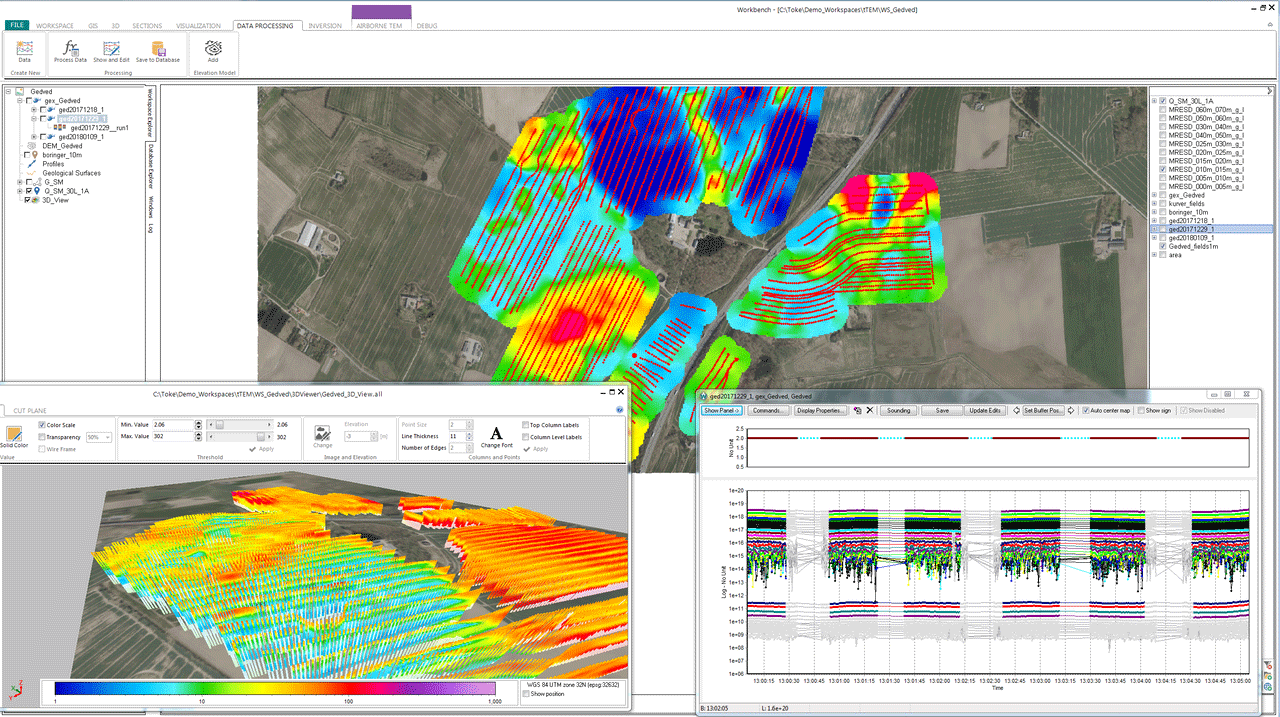

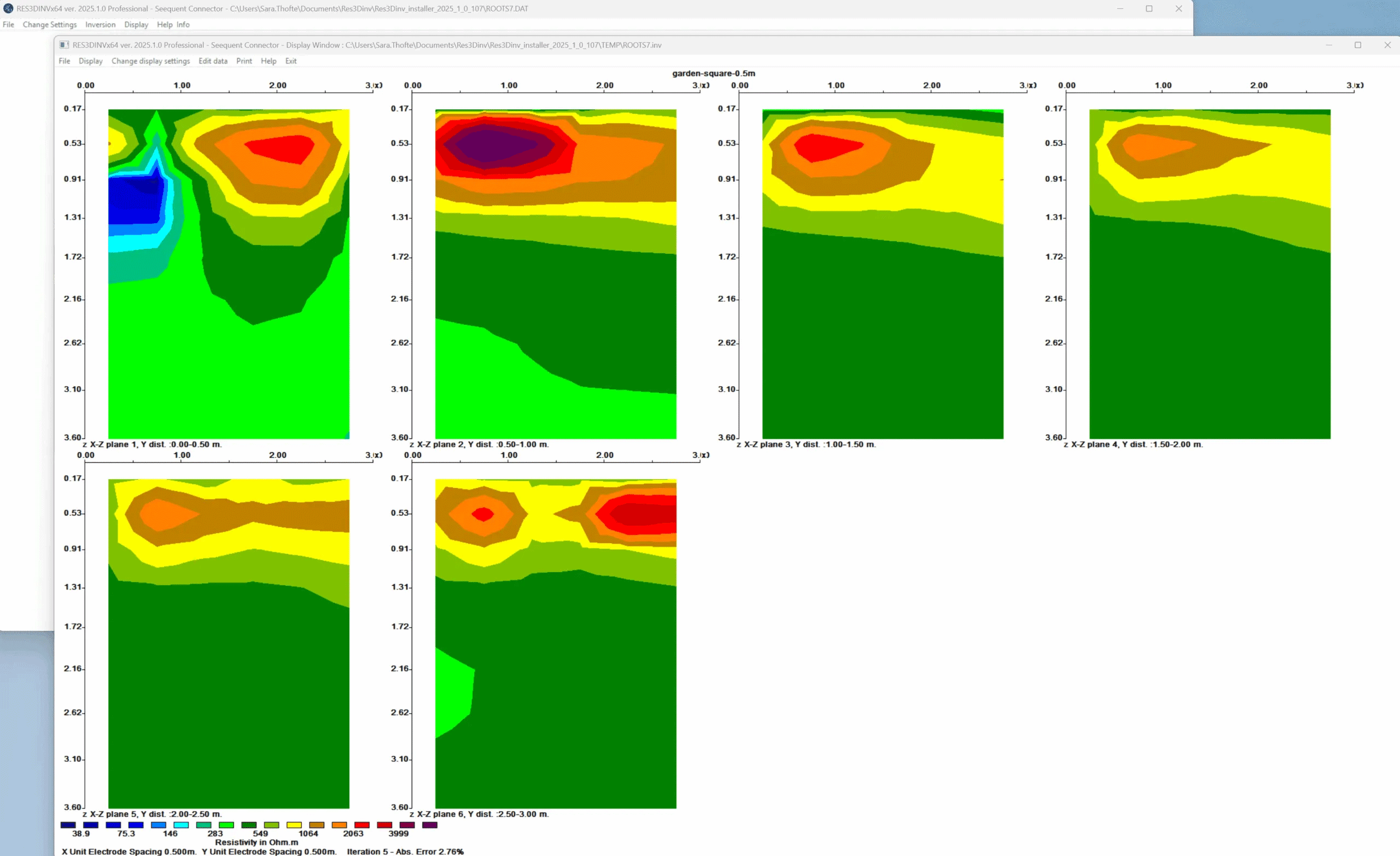

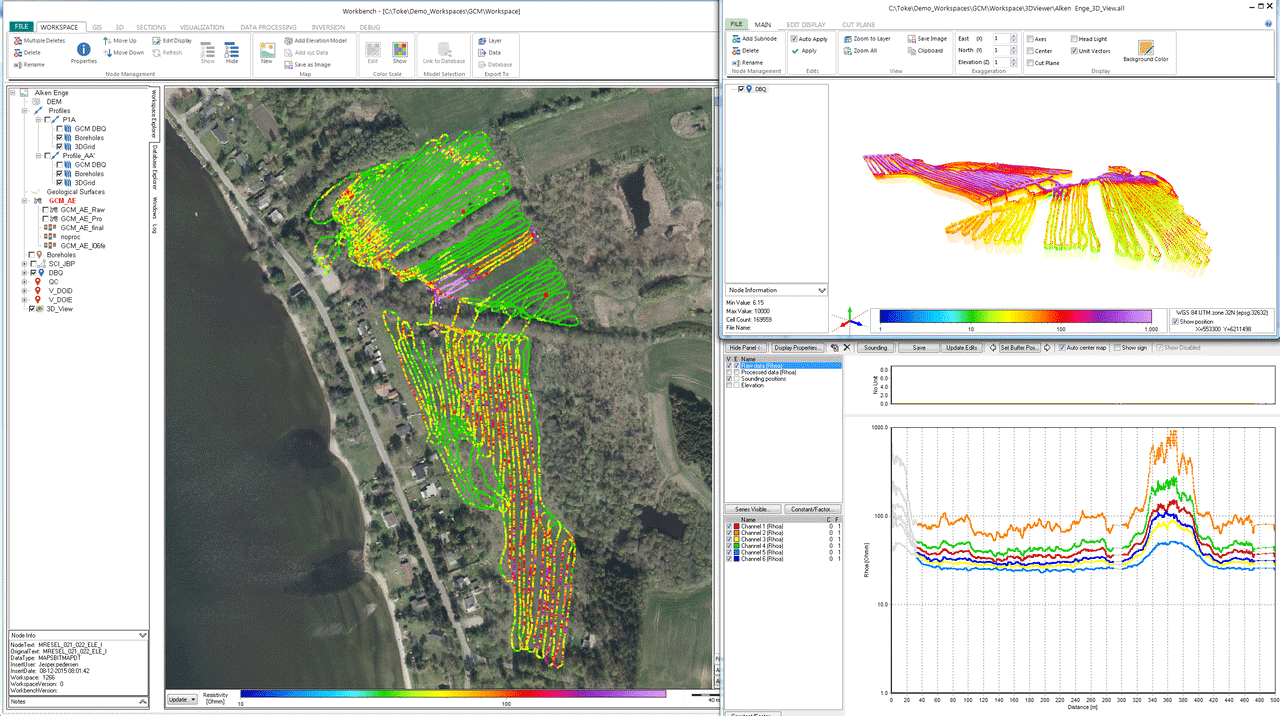

• نمایش و تفسیر مدل سه بعدی | 3D Model Visualization
  مدل مقاومت ویژه را به صورت مقاطع افقی و عمودی، کانتور، ایزوسرفیس و نمایش حجمی ارائه می کند تا ناهنجاری های زیرسطحی قابل تفسیر باشند.

کاربردها

• شرکت های پیمانکاری ژئوفیزیک
  برای پردازش و وارون سازی داده های برداشت شده در پروژه های مطالعات زیرسطحی و ارائه مدل سه بعدی مقاومت ویژه به کارفرمایان عمرانی، معدنی و زیرساختی.

• شرکت های اکتشاف معدن
  برای تفسیر داده های مقاومت ویژه و قطبش القایی (IP)، شناسایی ناهنجاری های مرتبط با کانی سازی و تعیین محدوده های مناسب برای حفاری اکتشافی.

• شرکت های اکتشاف و تأمین آب زیرزمینی
  برای تحلیل داده های ژئوالکتریک، شناسایی لایه های آب دار و انتخاب موقعیت مناسب برای حفاری چاه های آب.

• شرکت های مشاور ژئوتکنیک و مهندسی عمران
  برای شناسایی حفره ها، شکستگی ها، زون های هوازده و تغییرات زیرسطحی در مطالعات پیش از اجرای پروژه های عمرانی.

• پیمانکاران حفاری تونل و پروژه های زیرزمینی
  برای شناسایی نواحی ضعیف، حفره ها و ناپیوستگی های زیرسطحی پیش از حفاری تونل های مترو، ریلی، جاده ای و انتقال آب.

✅ بیشتر بخوانید: DartiGeo 2026 پلتفرم ژئوتکنیک و مکانیک خاک

برای مشاهده اطلاعات کامل نرم افزار Res3DInv جهت وارون سازی 3D داده ژئوالکتریک به اینجا مراجعه کنید.
