SKM ArcCalc تحلیل خطر قوس الکتریکی

SKM ArcCalc نرم افزاری برای تحلیل خطر قوس الکتریکی (Arc Flash) در محل تعمیرات و بررسی وضعیت خطر در تابلوها است. این ابزار با محاسبه دقیق انرژی حادثه (incident energy) و مرز منطقه خطر (arc flash boundary) در هر نقطه از شبکه، به‌طور خودکار زمان‌های قطع جریان (trip times) را از تنظیمات تجهیزات حفاظتی استخراج می‌کند و مطابق با استانداردهای IEEE 1584 و NFPA 70E به تعیین میزان پوشش‌های حفاظتی لازم (PPE) می‌پردازد. رابط کاربری ساده و شبیه به یک ماشین‌حساب این امکان را فراهم می‌آورد که بدون نیاز به مدل‌سازی کامل، در میدان یا شرایط اضطراری محاسبات سریع و مطمئن انجام گیرد.

نرم افزار SKM ArcCalc امکان تحلیل سریع یک نقطه از شبکه را با داده‌های تخمینی فراهم می‌سازد. این نرم افزار دارای کتابخانهٔ گسترده‌ای از دستگاه‌های حفاظتی معتبر، گزینه‌های تنظیم Tolerance برای کنتور خطا و امپدانس، و تولید خودکار برچسب‌های هشدار قوس الکتریکی برای رعایت الزامات NEC 110.16 است. به کمک نرم افزار SKM ArcCalc تحلیلگران می‌توانند به سرعت خطرات قوس را برآورد، گزینه‌های طراحی ایمن را ارزیابی و مستندات حفاظتی لازم را تهیه نمایند.

قابلیت‌های نرم افزار SKM ArcCalc

• محاسبه انرژی حادثه (incident energy) و مرز قوس الکتریکی (arc flash boundary) در یک نقطه مشخص از شبکه (Point-based arc flash hazard calculation)
• تعیین خودکار زمان قطع از روی تنظیمات تجهیزات حفاظتی (Automatic trip time derivation)
• محاسبات بر اساس استانداردهای IEEE 1584 و NFPA 70E (IEEE 1584 and NFPA 70E compliant)
• رابط ساده محاسباتی برای استفاده میدانی (Calculator-style interface for field use)
• کتابخانهٔ پیش‌فرض برای منابع خطا، تجهیزات حفاظتی، کابل‌ها، موتور و ترانسفورماتور (Default library for fault sources and protective devices)
• اعمال مجاز نوسانات و خطاها برای افزایش ضریب ایمنی (User-definable fault and impedance tolerances)
• تولید خودکار برچسب‌های هشدار و مجوزهای کار با برق (Arc flash labels and work permits generation)
• رعایت مقررات NEC 110.16 در برچسب‌ها (NEC 110.16 labeling compliance)

کاربردهای تخصصی

• ارزیابی سریع خطر قوس الکتریکی در محل تعمیرات و عملیات اضطراری
• انتخاب مناسب PPE برای فعالیت در نزدیکی تجهیزات انرژی‌دار
• بررسی وضعیت خطر در تابلوها و قسمت‌های خاص شبکه بدون نیاز به مدل‌سازی کامل
• افزایش ایمنی و کاهش خطر جریمه با تطابق با استانداردهای صنعت
• تهیه مستندات حفاظتی برای تیم‌های کار در سایت و شرکت‌های بیمه

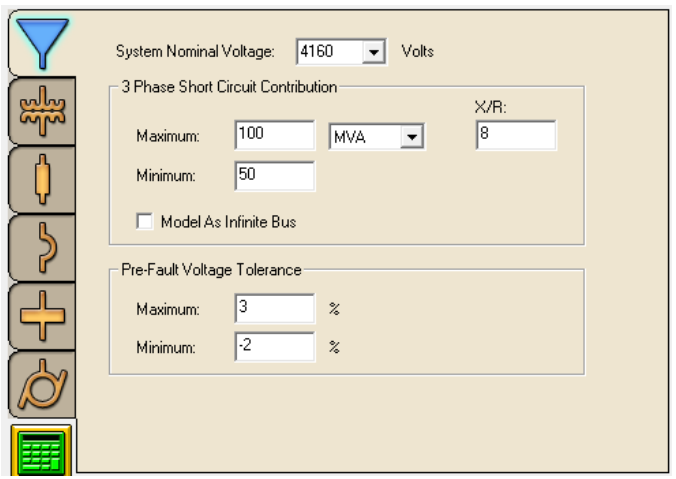

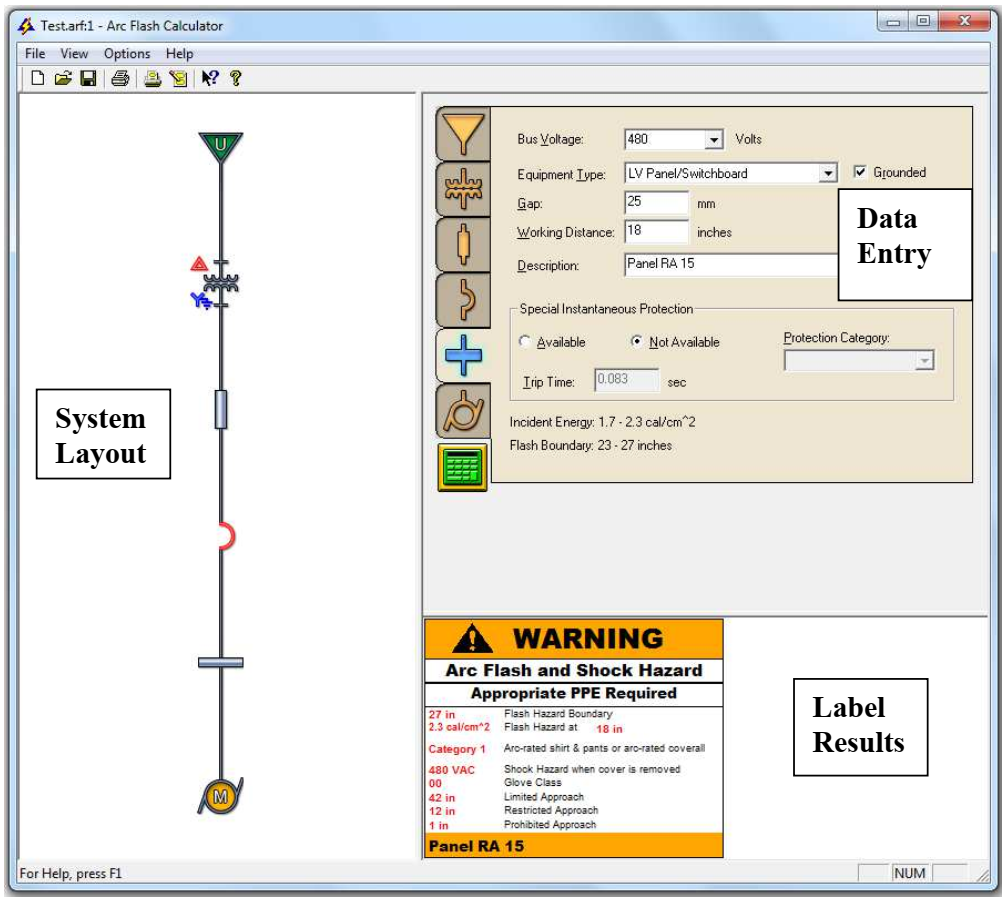

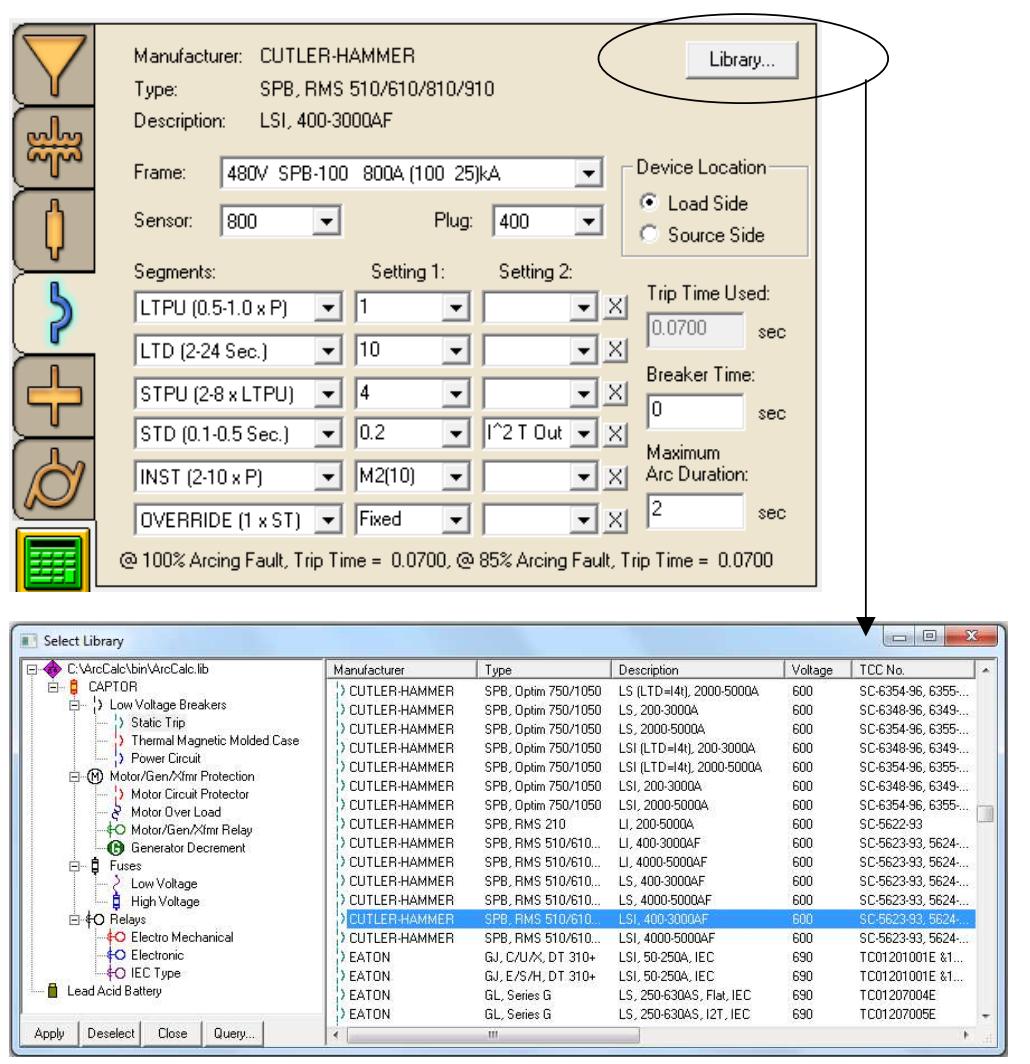

برای مشاهده اطلاعات کامل نرم افزار SKM ArcCalc جهت تحلیل خطر قوس الکتریکی به اینجا مراجعه کنید. در ادامه عکس هایی از محیط این نرم افزار نشان می دهیم.
