SoftPlot Ultra 10 پردازش داده‌های تجهیزات RF

SoftPlot Ultra محصول Aphenaنرم افزار ی تخصصی برای استخراج، پردازش و نمایش داده‌های اندازه‌گیری تجهیزات RF از طریق رابط‌های GPIB, LAN/VISA یا سریال است. این نرم افزار برای مهندسان RF و آزمایشگاه‌های اندازه‌گیری طراحی شده تا خروجی تجهیزات مثل Network Analyzer، Spectrum Analyzer، Modulation Analyzer و Oscilloscope را به‌صورت دیجیتال بگیرند، پردازش کنند و در اسناد فنی یانرم افزار های شبیه‌سازی وارد نمایند.

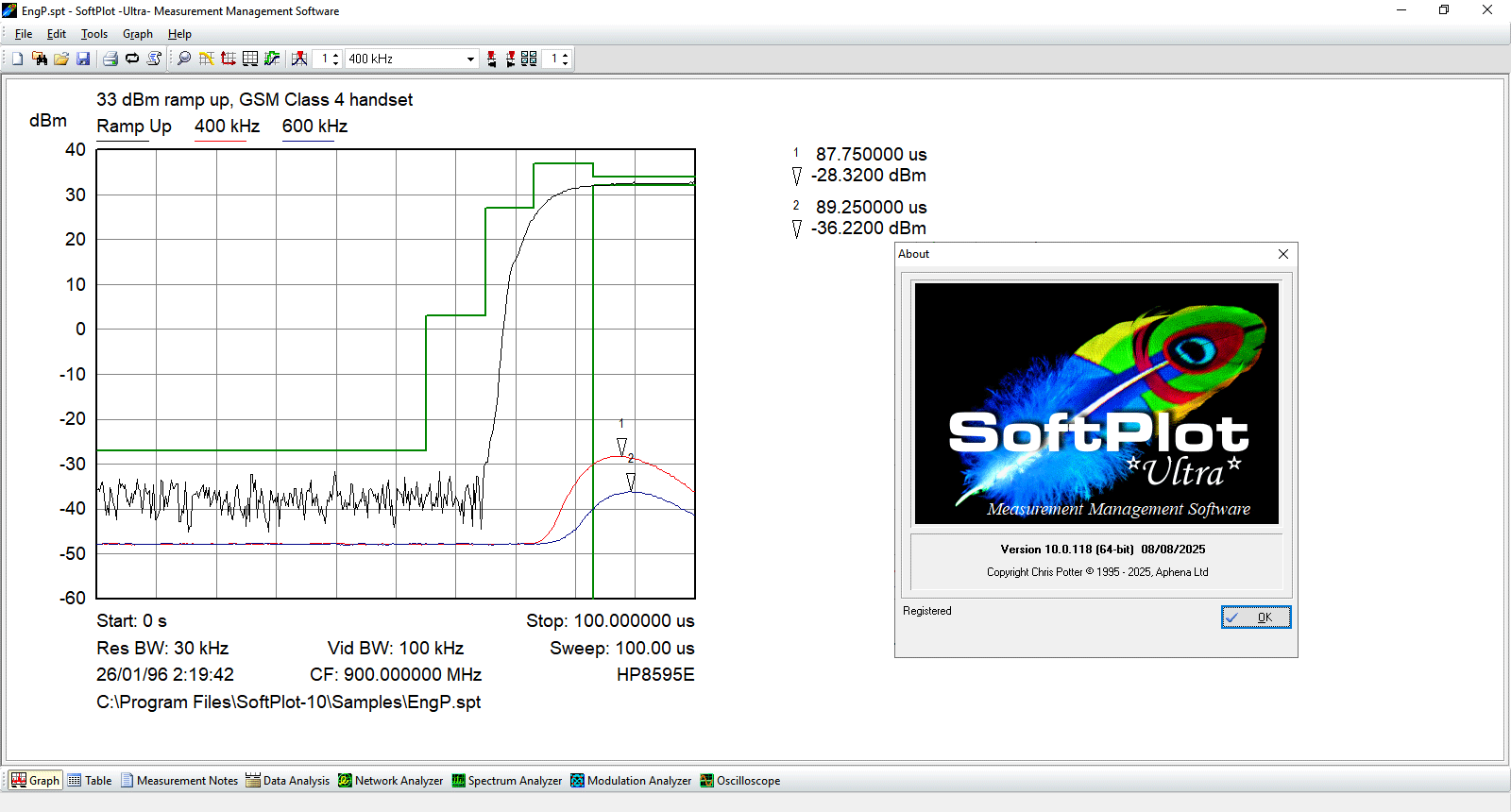

SoftPlot داده‌های خام TRACE را از تجهیزات می‌خواند (به‌جای تصویربرداری از صفحه یا hardcopy) و امکان بازتعریف گریتیکول، تغییر مقیاس محور، افزودن مارکرها، خطوط محدودیت و رسم چند ردۀ اندازه‌گیری در قلم-های مختلف را فراهم می‌کند؛ نتیجه نمودارهای با کیفیت چاپ که قابل درج و ویرایش در مستندات و ارائه‌ها هستند. این رویکرد «اثربخشی اطلاعات» را بالا می‌برد زیرا خودِ داده عددی قابل بازیابی و تحلیل می‌ماند، نه صرفاً یک تصویر.

نسل‌های مختلف محصول شامل SoftPlot Standard، SoftPlot Lite، SoftPlot +Plus+ و SoftPlot Ultra هستند؛ نسخه‌های +Plus+ و Ultra قابلیت‌های افزوده‌ای مانند stores بیشتر، X-axis مستقل برای هر store، اسکریپت‌نویسی برای اتوماسیون تست و تبدیل زمان-دامنه برای VNA را ارائه می‌دهند — بنابراین بستهنرم افزار ی هم برای کاربران کاری روزمره و هم برای مهندسان تحقیق و توسعه مناسب است.

قابلیت‌های نرم افزار SoftPlot Ultra

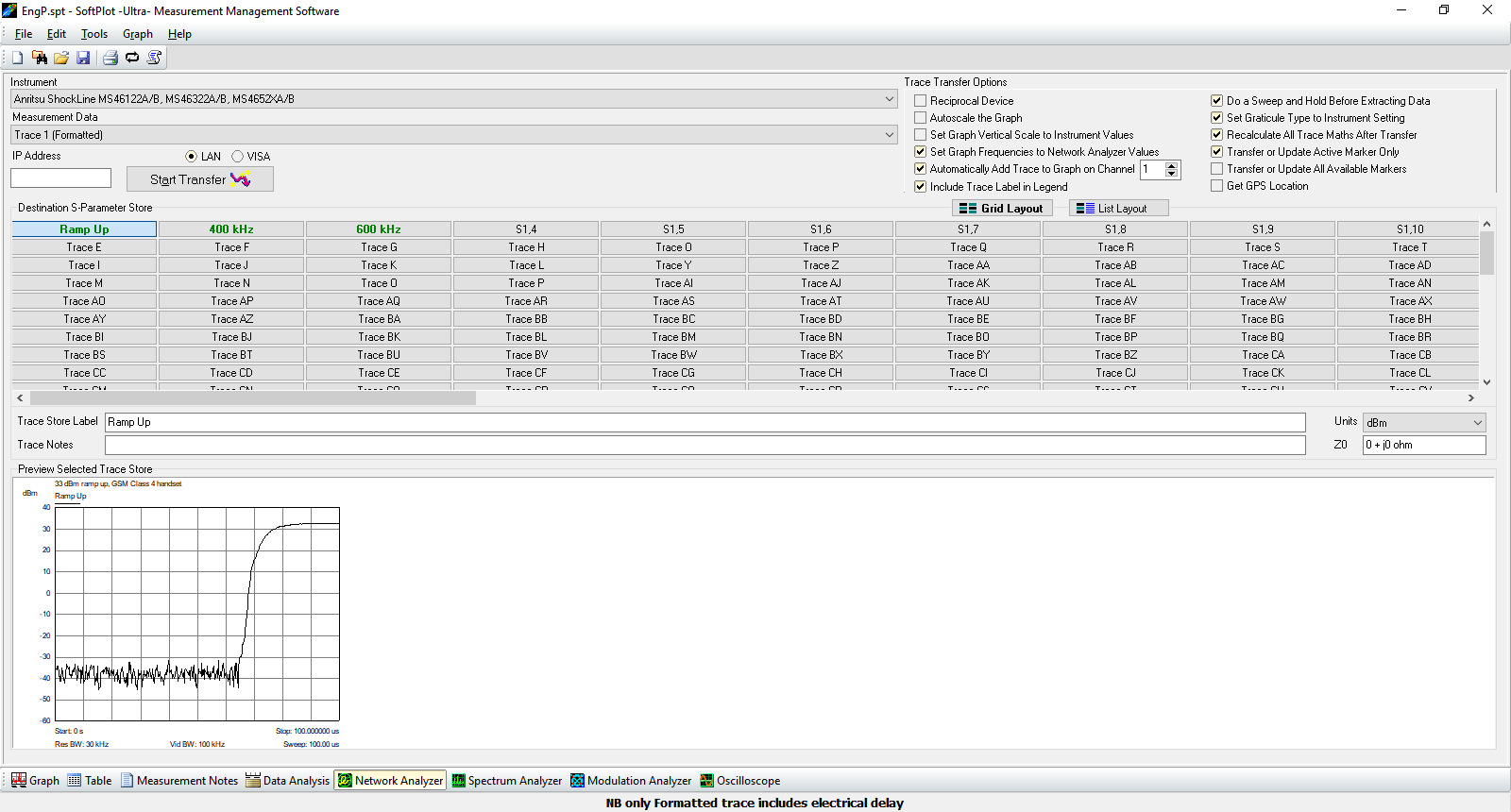

• استخراج داده مستقیم از تجهیز از طریق GPIB/LAN/VISA/Serial | Direct Instrument Data Capture (GPIB/LAN/VISA/Serial)
  دریافت داده‌های trace و پارامترهای اندازه‌گیری مستقیم از آنالایزرها و اسیلوسکوپ‌ها به‌صورت عددی (نه تصویر)، با پشتیبانی از درایورهای وسیع برای برندهای مرسوم.
• حفظ و مدیریت چند Store داده | Multi-Store Trace Management
  ذخیره همزمان چندین trace در حافظه داخلینرم افزار (تا 16 در نسخه استاندارد، تا 100 در نسخه +Plus+) با امکان فراخوانی مستقل برای تحلیل‌های بعدی.
• محاسبات ریاضی روی ردها و trace math | Trace Math and Signal Processing
  اجرای عملیات ریاضی بین ردها (تفاضل، میانگین، تبدیل‌ها) و اعمال تبدیل‌های پایه‌ای و پیشرفته جهت محاسبه معیارهای دلخواه مانند گروه-دلِی یا تبدیل فرکانس→زمان.

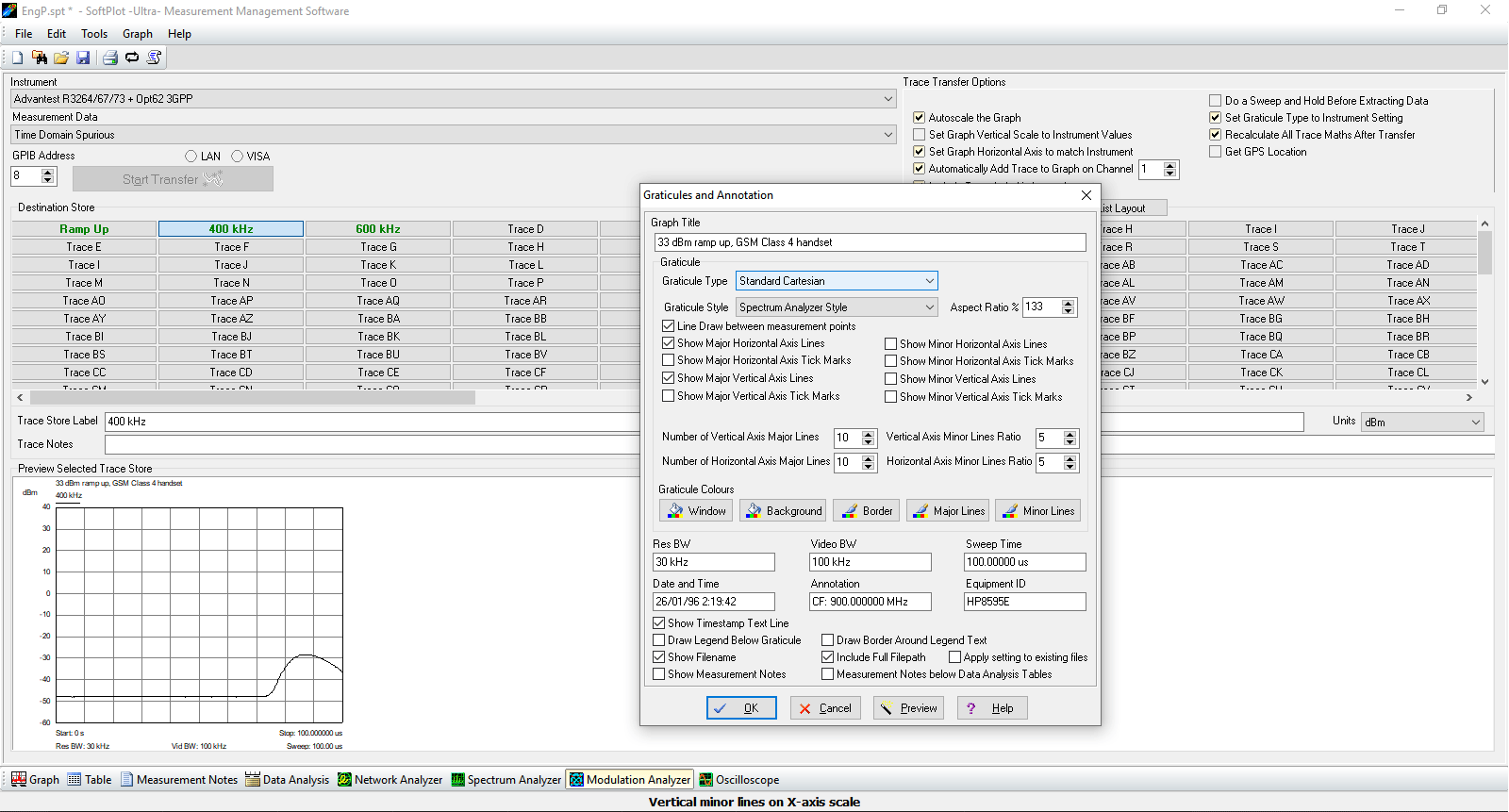

• ترسیم و بازتعریف گریتیکول و مقیاس‌ها | Grid & Scale Reconfiguration
  بازتنظیم مقیاس‌های محور، انتخاب گریتیکول‌های خطی یا لگاریتمی، و اعمال مقیاس شخصی برای نمایش دقیق‌تر پارامترهای RF مثل S-parameters یا VSWR.
• مارکرها، خطوط محدود و آنوتیشن مهندسی | Markers, Limit Lines & Engineering Annotation
  افزودن مارکرهای عددی، خطوط حد، توضیحات متنی و علائم مهندسی برای برجسته‌سازی نکات کلیدی در نمودار و تولید گزارش‌های تست قابل ارزیابی.
• اسکریپت‌نویسی و اتوماسیون تست | Scripting & Test Automation
  نویسش و اجرای اسکریپت‌های GPIB/SoftPlot برای خودکارسازی دنباله‌های اندازه‌گیری، کنترل چند تجهیز به‌صورت هم‌زمان و ضبط نتایج در قالب قابل پردازش.
• صادرات داده به فرمت‌های S-parameter و CAD/Maths | Export to S-Parameter & CAD/Math Formats
  خروجی‌گیری داده‌های عددی به فرمت‌های رایج S-parameter (Touchstone) و فرمت‌های قابل ورود به ابزارهای شبیه‌سازی و تحلیل (MATLAB, ADS, Microwave Office).
• کانال‌ها و چندچارت همزمان (Channels & Multi-Chart Grid)
  پیکربندی شبکه‌ای از چارت‌ها (تا 16 چارت) که هر کدام می‌تواند رد یا کانال مستقل با مقیاس و مارکر خاص خود را نمایش دهد — مفید برای مقایسه هم‌زمان پارامترهای چندپورت یا چندمنبع.
• تبدیل فرکانس به زمان برای داده‌های VNA (Time-Domain Transform)
  قابلیت تبدیل sweep فرکانسی از VNA به پاسخ زمانی جهت تحلیل منعکس‌شدگی و بررسی mismatchهای زمانی که معمولاً به عنوان گزینه‌ای پیشرفته در VNA ها ارائه می‌شود.
• نسخه سبک، قابل قفل بندی بر اساس درایور و هزینه به ازای درایور (SoftPlot Lite: Pay-per-Driver)
  نسخه Lite با امکان انتخاب و خرید جداگانه درایورها برای پشتیبانی از تعداد محدود تجهیز، مناسب دانشگاه‌ها و کاربران با نیاز محدود، تا هزینه را کاهش دهد.

انواع نسخه های نرم افزار SoftPlot
