TRACE 3D Plus 8 طراحی سیستم های HVAC

TRACE 3D Plus محصول شرکت Trane یک نرم افزار تخصصی برای طراحی و تحلیل ساختمان و سیستم های HVAC است. این نرم افزار فرآیند طراحی را از مدل سازی ساختمان و محاسبه بارهای حرارتی تا سایزینگ تجهیزات، تحلیل مصرف انرژی و ارزیابی اقتصادی در یک پروژه یکپارچه انجام میدهد. موتور محاسباتی آن بر پایه EnergyPlus توسعه یافته و قابلیت های تخصصی Trane در مدل سازی سیستم های تهویه مطبوع را در خود دارد.

TRACE 3D Plus امکان ایجاد مدل ساختمان به صورت دو بعدی و سه بعدی، تعریف فضاها و زون ها، تعیین مشخصات پوسته ساختمان، برنامه های زمانی و شرایط طراحی و سپس محاسبه بار سرمایش و گرمایش را فراهم میکند. مدل ساختمان را میتوان از طریق فایل های gbXML یا نقشه های طبقات وارد کرد و در محیط نرم افزار توسعه داد.

در بخش طراحی HVAC، سیستم های هوارسان، تجهیزات ناحیه ای، چیلرها، سیستم های مرکزی و مدارهای آب سرد و گرم قابل مدل سازی و پیکربندی هستند. کتابخانه تجهیزات و سیستم ها نیز امکان استفاده از مدل های آماده و ایجاد پیکربندی های سفارشی را فراهم میکند و داده های تجهیزات Trane از طریق TOPSS نیز قابل استفاده هستند.

TRACE 3D Plus علاوه بر محاسبه بار طراحی، امکان شبیه سازی مصرف انرژی ساختمان در طول سال، مقایسه سناریوهای طراحی و تحلیل اقتصادی را فراهم میکند. مدل سازی انرژی های تجدیدپذیر، سیستم های تابشی، ذخیره سازی یخ، سیستم های VRF و مدارهای پیچیده مبدل حرارتی نیز در قابلیت های نرم افزار قرار دارند.

قابلیت های نرم افزار TRACE 3D Plus

• مدل سازی سه بعدی ساختمان | 3D Building Modeling

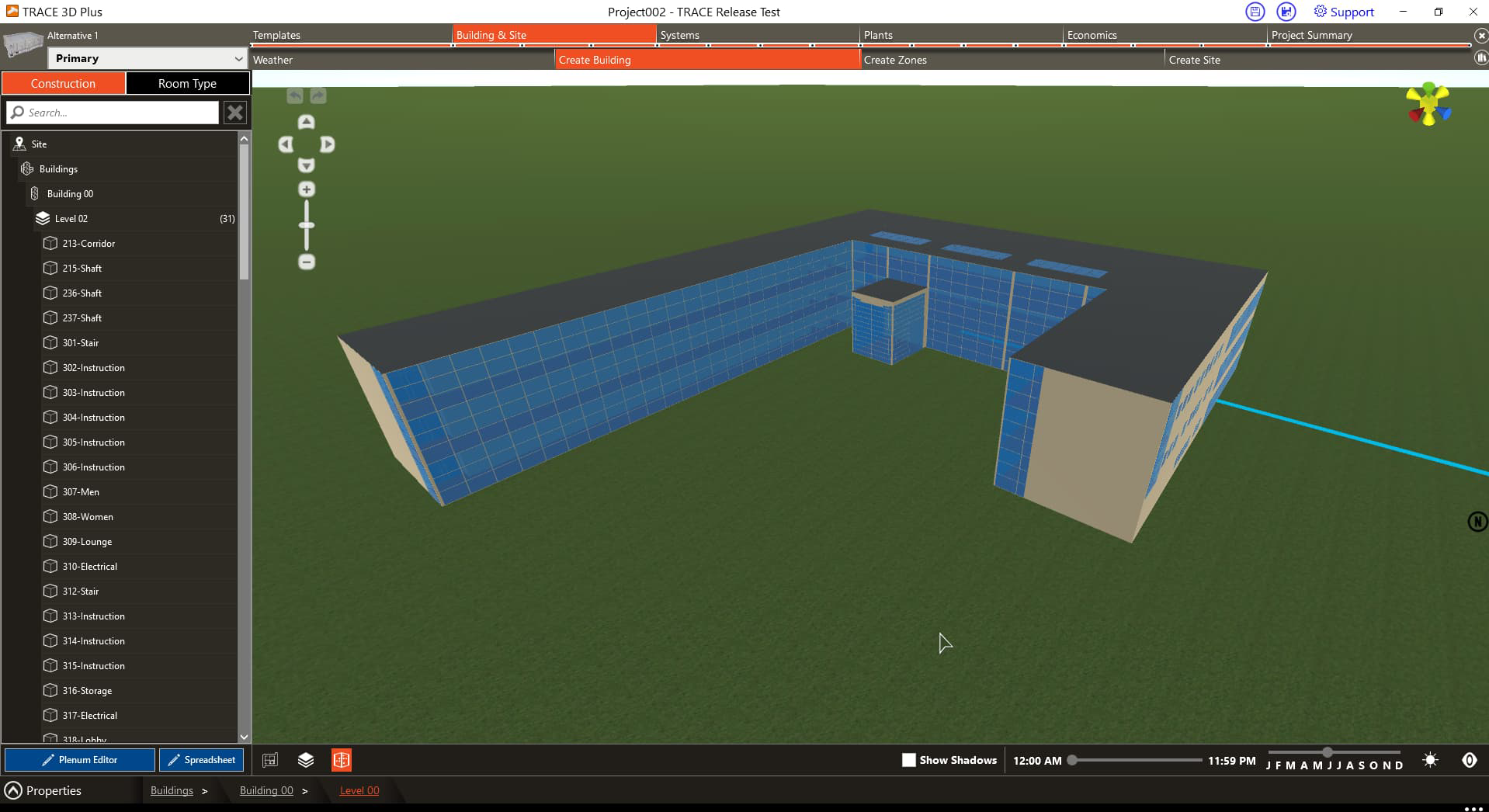

  ایجاد و بررسی مدل ساختمان در محیط دو بعدی و سه بعدی با تعریف طبقات، فضاها، زون ها، پوسته و اجزای معماری.

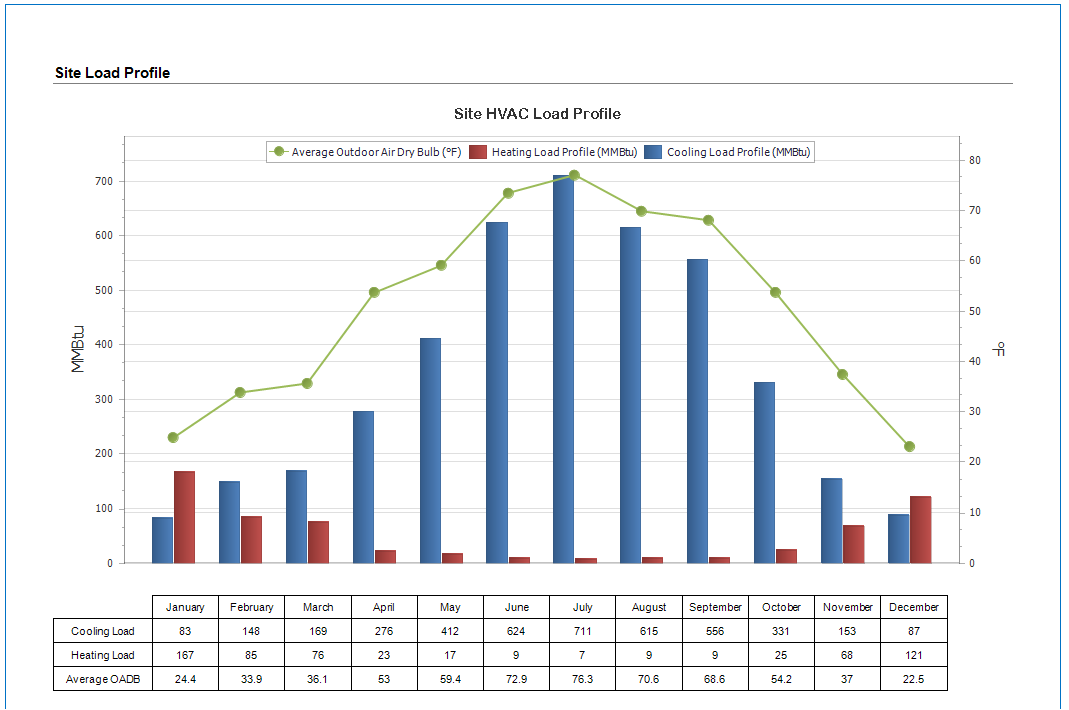

• محاسبه بار سرمایش و گرمایش | HVAC Load Calculation
  محاسبه بارهای حرارتی ساختمان و تعیین نیاز سرمایشی و گرمایشی برای سایزینگ تجهیزات HVAC.
• سایزینگ تجهیزات HVAC | HVAC Equipment Sizing
  تعیین ظرفیت طراحی تجهیزات بر اساس بارهای محاسبه شده و شرایط طراحی ساختمان.
• تحلیل مصرف انرژی ساختمان | Building Energy Analysis
  شبیه سازی عملکرد انرژی ساختمان در طول سال و بررسی مصرف انرژی سیستم های مختلف.
• تحلیل اقتصادی و هزینه چرخه عمر | Economic & Life Cycle Analysis
  مقایسه گزینه های طراحی بر اساس هزینه های نصب، نگهداری و مصرف انرژی در طول دوره بهره برداری.

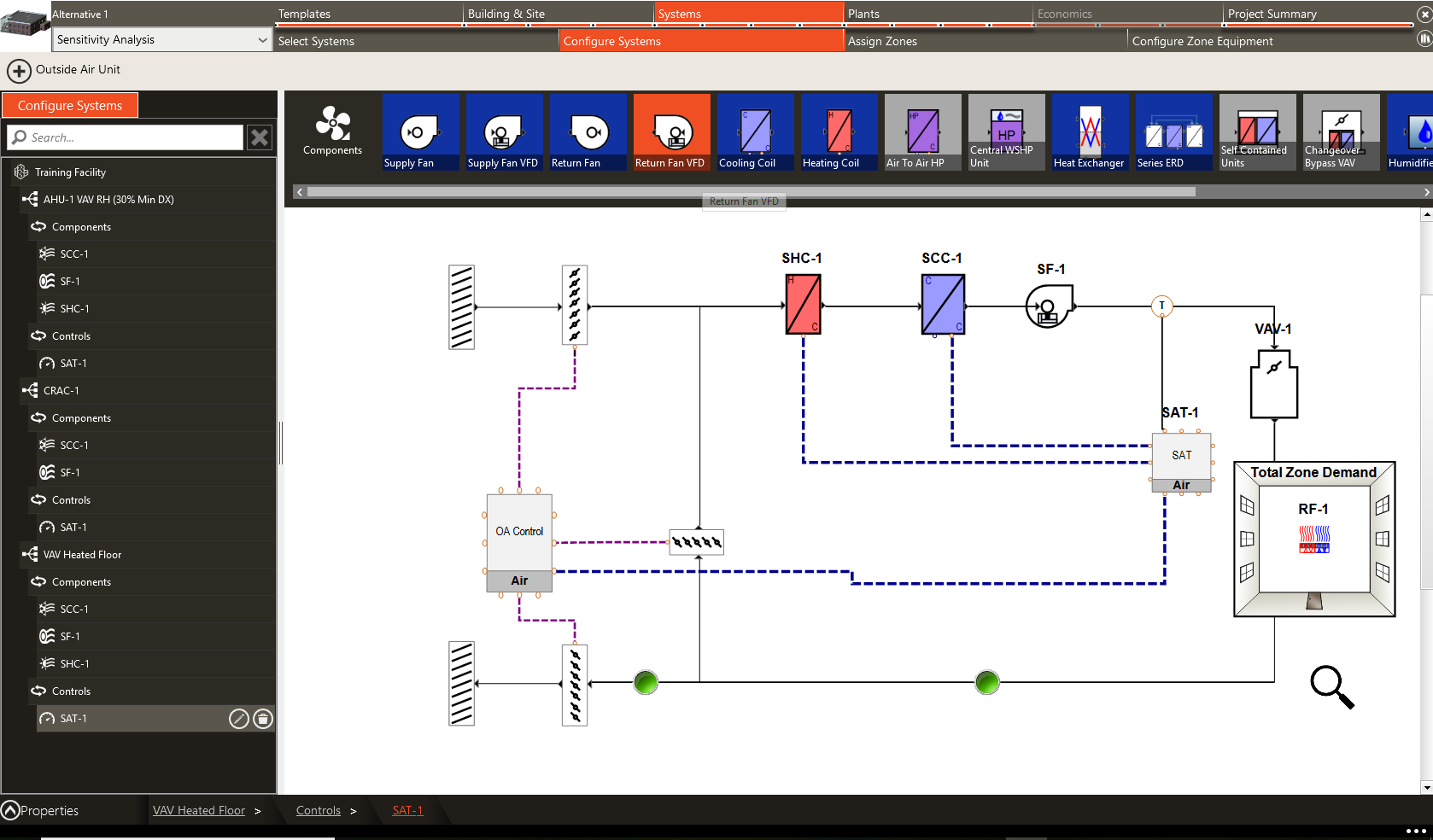

• مدل سازی سیستم های HVAC | HVAC System Modeling
  مدل سازی و پیکربندی سیستم های هوارسان، تجهیزات ناحیه ای و سیستم های مرکزی متناسب با ساختمان.
• مدل سازی نیروگاه مرکزی | Central Plant Modeling
  شبیه سازی چیلرها، مدارهای آب سرد و گرم، مبدل های حرارتی و سایر اجزای نیروگاه مرکزی ساختمان.
• مدل سازی سیستم های پیچیده | Advanced HVAC System Modeling
  مدل سازی سیستم های VRF، سیستم های تابشی، ذخیره سازی یخ و مدارهای پیچیده آب و مبدل حرارتی.

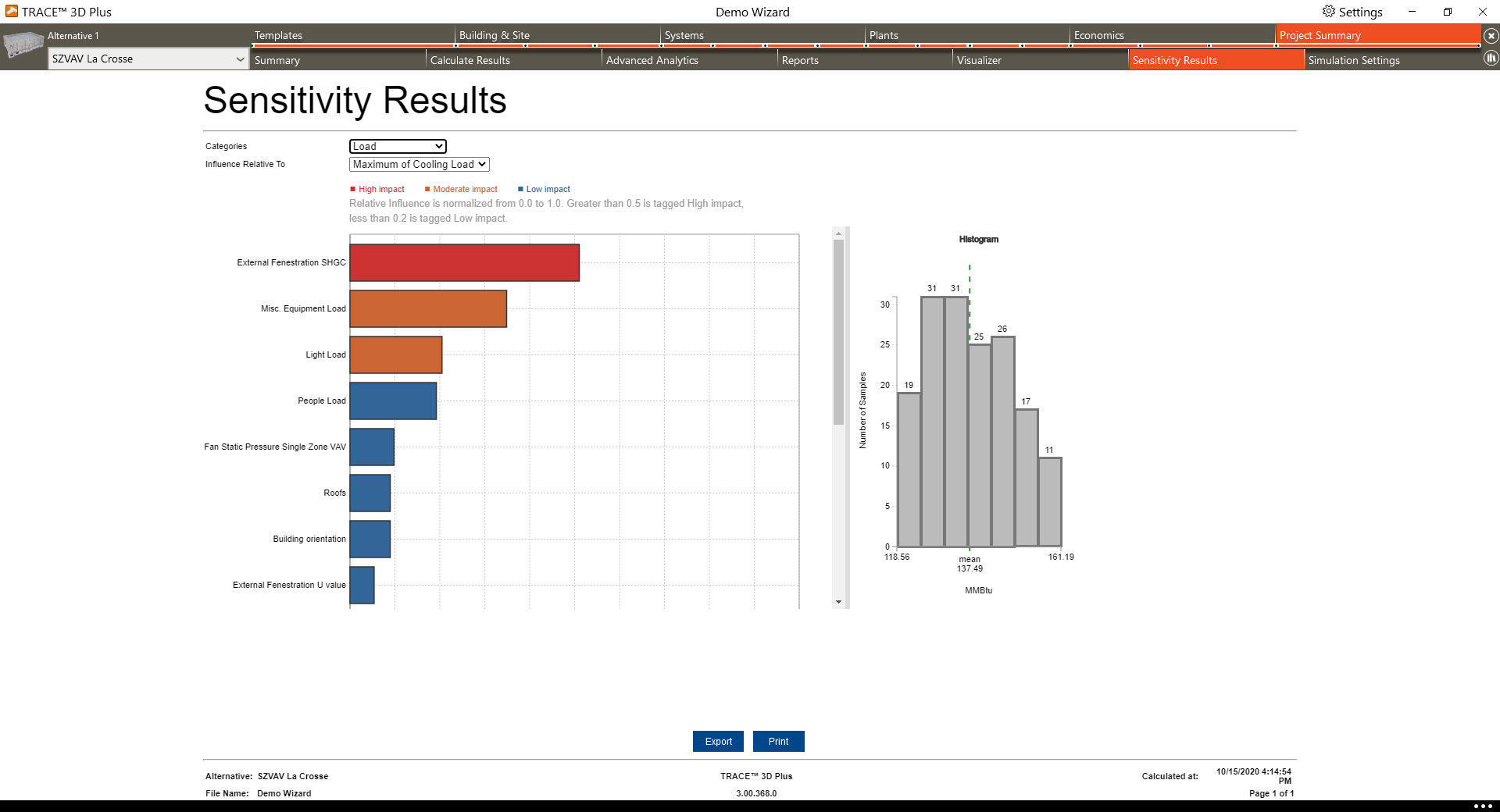

• مقایسه سناریوهای طراحی | Design Alternative Analysis
  مقایسه گزینه های مختلف ساختمان، تجهیزات و سیستم های HVAC از نظر بار، مصرف انرژی و هزینه.
• تحلیل جزئیات زمانی مصرف انرژی | Time-Series Energy Analysis
  بررسی نتایج شبیه سازی در بازه های زمانی مختلف و تحلیل متغیرهای عملکردی ساختمان با Data Visualizer.

ماژول ها و افزونه های مهم TRACE 3D Plus

• Load Design
  محیط محاسبه بار طراحی و سایزینگ تجهیزات HVAC بر اساس شرایط طراحی ساختمان.
• Energy and Economics
  محیط تحلیل انرژی و اقتصادی که علاوه بر طراحی بار، شبیه سازی مصرف سالانه و ارزیابی اقتصادی گزینه های طراحی را پوشش میدهد.
• System Library
  کتابخانه سیستم های HVAC برای انتخاب، پیکربندی و ایجاد سیستم های استاندارد یا سفارشی.
• Plant Library
  کتابخانه تجهیزات و پیکربندی های نیروگاه مرکزی برای مدل سازی چیلرها، مدارهای آب و سایر اجزای مرکزی.
• Data Visualizer
  ابزار بررسی جزئیات نتایج شبیه سازی و تحلیل متغیرهای متعدد عملکردی در طول زمان.

کاربردهای تخصصی در صنایع

• ساختمان های اداری و تجاری
  طراحی بار HVAC، سایزینگ تجهیزات و مقایسه گزینه های سیستم تهویه مطبوع و مصرف انرژی ساختمان.
• صنایع بهداشت و درمان
  تحلیل بار حرارتی و طراحی سیستم های HVAC برای ساختمان های درمانی و فضاهای دارای نیازهای متفاوت تهویه.
• صنایع هتلداری و گردشگری
  مدل سازی ساختمان، تحلیل مصرف انرژی و ارزیابی سیستم های سرمایش و گرمایش در هتل ها و مجموعه های اقامتی.
• صنایع تولیدی و کارخانه ها
  تحلیل بار ساختمان های صنعتی و مدل سازی سیستم های HVAC و نیروگاه مرکزی برای فضاهای تولیدی و پشتیبانی.
• مراکز داده و ساختمان های فناوری
  بررسی بارهای حرارتی و مقایسه سناریوهای سرمایش و مصرف انرژی در ساختمان های دارای تجهیزات با بار داخلی بالا.
• صنایع خرده فروشی و مراکز تجاری
  محاسبه بار ساختمان و تحلیل عملکرد سیستم های تهویه مطبوع در فضاهای تجاری، فروشگاهی و چندمنظوره.
