Ventsim Design 6 مدلسازی پیشرفته تهویه

نرم افزار Ventsim Design محصول شرکت Chasm Consulting به عنوان یکی از ابزارهای مرجع در حوزه مهندسی تهویه معادن زیرزمینی شناخته می شود که تمرکز آن بر مدل سازی، تحلیل و بهینه سازی شبکه های پیچیده جریان هوا در محیط های معدنی است. این نرم افزار در بستر یک مدل سه بعدی شبکه ای، رفتار ترمودینامیکی هوا، افت فشار، توزیع دبی و تعامل آن با تجهیزات تهویه را در مقیاس کامل معدن شبیه سازی می کند و امکان تحلیل همزمان صدها تا هزاران شاخه جریان را فراهم می سازد.

جایگاه Ventsim Design در صنعت معدن صرفاً به عنوان یک ابزار محاسباتی محدود نمی شود، بلکه به عنوان یک هسته تصمیم سازی در طراحی سیستم های تهویه اصلی و فرعی شناخته می شود. ساختار داده محور آن اجازه می دهد شبکه تهویه به صورت یک گراف سه بعدی جهت دار مدل شود که در آن هر شاخه نماینده یک مسیر واقعی جریان هوا در تونل ها، شفت ها و گالری ها است. این ساختار امکان تحلیل رفتار شبکه تحت سناریوهای مختلف عملیاتی را فراهم می کند.

در سطح معماری محاسباتی، نرم افزار از مدل های مبتنی بر حل شبکه (Network Solver) برای حل معادلات غیرخطی جریان هوا استفاده می کند که شامل روابط افت فشار، مقاومت مسیر، و اثرات تجهیزات مکانیکی مانند فن ها و دمپرها است. این رویکرد امکان همگرایی پایدار در شبکه های بزرگ معدنی را فراهم می سازد که دارای حلقه های متعدد و مسیرهای موازی پیچیده هستند.

یکی از جنبه های کلیدی این نرم افزار، توانایی ترکیب پارامترهای حرارتی و آلاینده ها با مدل جریان هوا است. این قابلیت باعث می شود رفتار گازهای مضر، حرارت ناشی از تجهیزات دیزلی، و تغییرات دمایی در عمق معدن به صورت همزمان با میدان جریان هوا تحلیل شود. این سطح از یکپارچگی برای طراحی سیستم های تهویه ایمن در معادن عمیق و پر ریسک حیاتی است.

Ventsim Design همچنین به عنوان یک بستر شبیه سازی سناریو محور عمل می کند که امکان بررسی شرایط اضطراری مانند آتش سوزی، انسداد مسیرهای جریان، یا خرابی فن های اصلی را فراهم می کند. این ویژگی باعث می شود رفتار شبکه در شرایط بحرانی پیش بینی شده و نقاط شکست احتمالی در سیستم تهویه شناسایی شود.

قابلیت‌های نرم افزار Ventsim Design

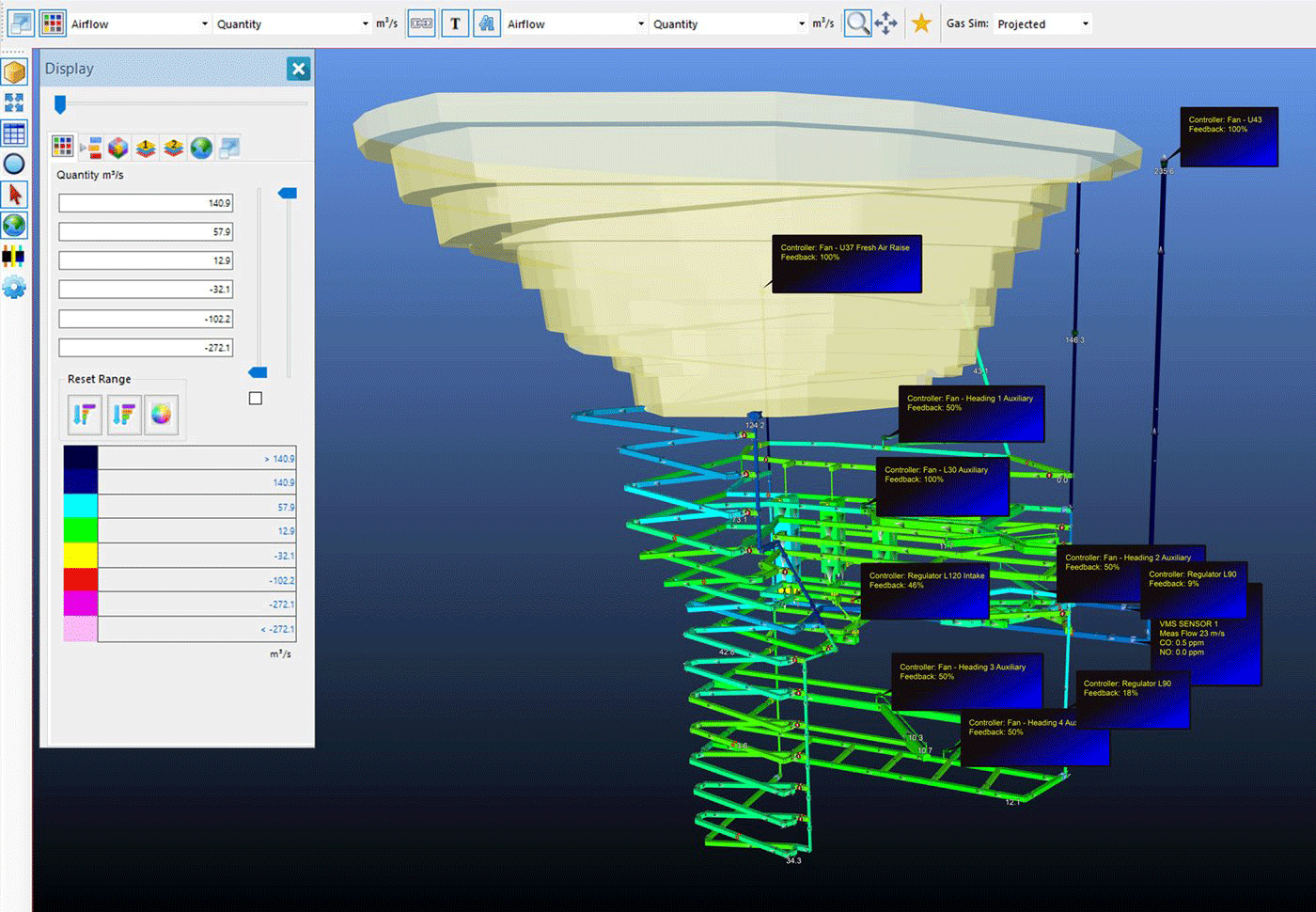

• مدل سازی سه بعدی شبکه تهویه | 3D Ventilation Network Modeling
  ایجاد ساختار کامل سه بعدی از شبکه تهویه معدن شامل تونل ها، شفت ها، مسیرهای فرعی و ارتباطات بین آن ها. هر المان شبکه دارای ویژگی های فیزیکی مانند مقاومت، طول و سطح مقطع است که در محاسبات جریان لحاظ می شود. این مدل پایه اصلی تمام تحلیل های جریان هوا در محیط معدن محسوب می شود.

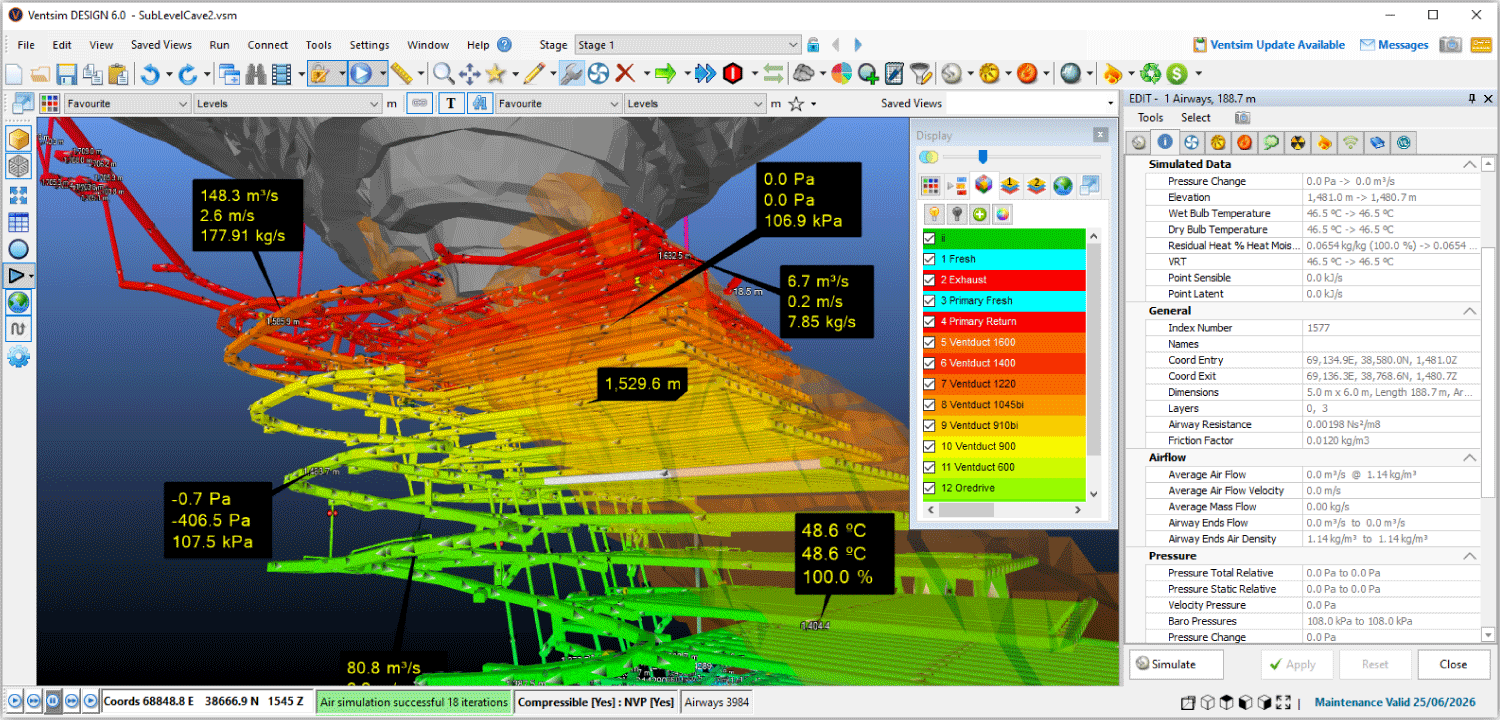

• حل شبکه جریان هوا | Airflow Network Solution
  محاسبه توزیع دبی و افت فشار در کل شبکه با استفاده از الگوریتم های حل غیرخطی شبکه. این قابلیت رفتار همزمان هزاران شاخه جریان را تحلیل کرده و تعادل هیدرولیکی سیستم تهویه را در شرایط پایدار تعیین می کند.
• مدل سازی گازها و آلاینده ها | Gas and Contaminant Simulation
  شبیه سازی انتشار گازهایی مانند متان، دی اکسید کربن و آلاینده های ناشی از تجهیزات دیزلی در شبکه تهویه. این ماژول امکان ردیابی مسیر انتشار و غلظت لحظه ای آلاینده ها را در نقاط مختلف معدن فراهم می کند.
• تحلیل حرارتی شبکه | Thermal Network Analysis
  مدل سازی انتقال حرارت بین جریان هوا، سنگ و تجهیزات معدنی. این قابلیت برای بررسی افزایش دما در معادن عمیق و اثر تجهیزات مکانیکی بر دمای جریان هوا استفاده می شود.
• شبیه سازی آتش و شرایط اضطراری | Fire and Emergency Simulation
  تحلیل رفتار دود، حرارت و تغییر مسیر جریان هوا در شرایط آتش سوزی یا انسداد مسیرها. این قابلیت برای ارزیابی ایمنی و طراحی سناریوهای تخلیه اضطراری استفاده می شود.
• مدل سازی عملکرد فن ها | Fan Performance Modeling
  تعریف و شبیه سازی انواع فن های محوری و سانتریفیوژ با منحنی عملکرد واقعی. این قابلیت امکان تحلیل تعامل فن با شبکه و نقطه کاری سیستم را فراهم می کند.
• تحلیل مصرف انرژی | Energy Consumption Analysis
  محاسبه توان مصرفی سیستم تهویه بر اساس مقاومت شبکه و عملکرد فن ها. این قابلیت برای بهینه سازی مصرف انرژی در سیستم های تهویه بزرگ معدنی استفاده می شود.
• بهینه سازی شبکه تهویه | Ventilation Optimization
  ارزیابی سناریوهای مختلف طراحی برای کاهش افت فشار، افزایش راندمان جریان و بهینه سازی مسیرهای هوا در شبکه معدن.
• مدیریت سناریوهای عملیاتی | Operational Scenario Management
  تعریف و مقایسه شرایط مختلف عملیاتی مانند تغییر بار تولید، توسعه معدن یا تغییر در ساختار تونل ها و تحلیل اثر آن ها بر شبکه تهویه.
• تحلیل آلاینده های دیزلی | Diesel Emission Tracking
  مدل سازی انتشار گازهای ناشی از تجهیزات دیزلی زیرزمینی و تحلیل توزیع آن ها در شبکه تهویه برای کنترل کیفیت هوا و ایمنی پرسنل.

دیگر محصولات شرکت Ventsim

Ventsim Tunnel DESIGN
این نسخه برای مدل سازی و تحلیل تهویه در تونل های عمرانی و زیرزمینی توسعه داده شده و تمرکز آن بر شرایط غیرمعدنی مانند مترو و تونل های حمل و نقل است. قابلیت شبیه سازی جریان هوا، دود و شرایط اضطراری در فضاهای خطی و طولانی با هندسه پیچیده را فراهم می کند.

VentLOG
ابزاری برای ثبت، مدیریت و تحلیل داده های واقعی اندازه گیری شده از سیستم های تهویه زیرزمینی است. این ماژول امکان مقایسه بین داده های میدانی و مدل های شبیه سازی شده را برای کالیبراسیون دقیق شبکه تهویه فراهم می کند.

Duct Calculator
یک ابزار مهندسی برای محاسبه افت فشار، دبی جریان و ابعاد بهینه کانال های تهویه در سیستم های صنعتی و زیرزمینی است. این نرم افزار بیشتر در طراحی اولیه مسیرهای کانال کشی و انتخاب سایز مناسب داکت ها استفاده می شود.

Ventsim Safety
این ماژول بر تحلیل سناریوهای ایمنی مانند آتش سوزی، انتشار دود و شرایط اضطراری تمرکز دارد. امکان مدل سازی مسیرهای تخلیه، رفتار دود و ارزیابی نقاط بحرانی شبکه تهویه را فراهم می کند.

Ventsim HVAC
ابزاری برای تحلیل و شبیه سازی سیستم های تهویه و کنترل کیفیت هوا در فضاهای صنعتی و زیرساختی است. این نسخه امکان بررسی توزیع دما، جریان هوا و شرایط آسایش محیطی در فضاهای بزرگ و پیچیده را فراهم می کند.

Ventsim Lite
نسخه سبک تر Ventsim DESIGN است که برای مدل سازی های ساده تر و پروژه های آموزشی یا ابتدایی استفاده می شود. این نسخه قابلیت های اصلی شبکه تهویه را دارد اما با محدودیت در اندازه مدل و امکانات پیشرفته محاسباتی.

Pumpsim Design
ابزاری برای مدل سازی و تحلیل شبکه های پمپاژ مایعات در سیستم های صنعتی و معدنی است. این نرم افزار رفتار هیدرولیکی پمپ ها، خطوط لوله و افت فشار سیستم های سیال را در قالب یک شبکه یکپارچه شبیه سازی می کند.

کاربردهای تخصصی در صنایع

• تونل سازی و پروژه های عمرانی زیرزمینی (مترو، جاده، تونل های انتقال)
  به منظور طراحی و کنترل سیستم های تهویه در تونل های در حال ساخت یا بهره برداری، شامل مدیریت دود ناشی از تجهیزات حفاری، کنترل دما، و تضمین جریان هوای کافی برای نیروی انسانی و ماشین آلات سنگین.
• پروژه های مترو و حمل و نقل زیرسطحی شهری
  به منظور تحلیل تهویه ایستگاه ها، تونل های بین ایستگاهی و شفت های اضطراری در سیستم های مترو، با هدف کنترل کیفیت هوا، مدیریت دود در شرایط آتش سوزی و طراحی فن های تخلیه اضطراری.
• تونل های هیدرولیکی و نیروگاهی
  به منظور بررسی جریان هوا در تونل های دسترسی نیروگاه های زیرزمینی، سدها و مسیرهای انتقال آب که نیاز به تهویه پایدار برای تعمیرات و عملیات دارند.
• صنایع نفت و گاز زیرزمینی و ذخیره سازی زیرسطحی
  به منظور تحلیل تهویه در مخازن ذخیره سازی زیرزمینی گاز طبیعی، تونل های دسترسی و فضاهای محدود صنعتی که نیاز به کنترل نشت گاز و ایمنی اتمسفر دارند.
