WIPL-D 2024 مدل‌سازی دقیق آنتن و مدارات RF

WIPL-D 3D یکی از پیشرفته‌ترین نرم افزارهای شبیه‌سازی الکترومغناطیسی برای تحلیل دقیق ساختارهای مایکروویو، آنتن‌ها، موج‌برها و مدارات RF است. این نرم افزار با تکیه بر دقت عددی بسیار بالا، کارایی محاسباتی چشمگیر و الگوریتم‌های بهینه‌سازی پیچیده، به یکی از ابزارهای اصلی در طراحی و اعتبارسنجی سیستم‌های فرکانس بالا در صنایع دفاعی، مخابراتی، فضایی و خودروسازی تبدیل شده است.

پلتفرم WIPL-D 3D از یک هسته محاسباتی مبتنی بر BEM (Boundary Element Method) استفاده می‌کند که با بهره‌گیری از شبکه‌سازی تطبیقی (Adaptive Meshing) و مدل‌سازی سطوح منحنی، تعداد المان‌ها را به‌صورت چشمگیری کاهش داده و در عین حال دقت نتایج را در محدوده گسترده‌ای از فرکانس‌ها حفظ می‌کند. این ویژگی باعث شده تا شبیه‌سازی ساختارهایی که در نرم افزارهای FDTD یا FEM نیاز به منابع سخت‌افزاری عظیم دارند، در WIPL-D با سرعت و کارایی بسیار بالاتری انجام شود.

در معماری این نرم افزار، استفاده از هسته عددی کاملاً برداری و پشتیبانی از پردازش موازی چندهسته‌ای و GPU باعث می‌شود تحلیل مدل‌های بسیار بزرگ با صدها هزار المان به صورت عملی و پایدار انجام گیرد. علاوه بر این، WIPL-D قابلیت کوپل‌شدن مستقیم با مدارهای مایکروویو، مدل‌های S-parameter، و حتی تحلیل‌های حرارتی و مکانیکی را نیز دارد، که آن را به ابزاری چندفیزیکی و جامع برای طراحی پیشرفته تبدیل می‌کند.

یکی از ویژگی‌های منحصربه‌فرد WIPL-D 3D، استفاده از ساختارهای پارامتریک و قابلیت بهینه‌سازی خودکار بر اساس الگوریتم‌های ژنتیک، گرادیانی و Particle Swarm است. این ابزارها به طراحان اجازه می‌دهد تا هندسه آنتن‌ها، خطوط انتقال و فیلترها را به‌صورت خودکار برای پارامترهای هدف مانند بهره، تطبیق امپدانس یا پهنای باند تنظیم کنند. همچنین این نرم افزار از ابزارهای پس‌پردازش پیشرفته‌ای برای تحلیل میدان‌های نزدیک و دور، محاسبه توزیع جریان، و تولید نقشه‌های تشعشع سه‌بعدی بهره می‌برد. خروجی‌ها به‌صورت گرافیکی، عددی و فرمت‌های قابل تبادل با نرم افزارهای CAD و CAE دیگر مانند CST، HFSS و MATLAB ارائه می‌شوند.

WIPL-D 3D نه تنها برای طراحی آنتن‌های تکی و آرایه‌ای، بلکه برای تحلیل برهم‌کنش الکترومغناطیسی در محیط‌های پیچیده مانند بدنه هواپیما، کشتی، خودرو و زیرساخت‌های شهری مورد استفاده قرار می‌گیرد. در پژوهش‌های علمی نیز به عنوان ابزاری دقیق برای اعتبارسنجی نتایج تجربی و توسعه مدل‌های تحلیلی جدید شناخته می‌شود.

در نسخه‌های جدید این نرم افزار، ماژول‌های خاصی برای شبیه‌سازی موج‌برهای دی‌الکتریک، تحلیل ساختارهای فرکتالی، مواد متامتریال (Metamaterials) و طراحی مدارات مجتمع مایکروویو (MMIC) اضافه شده که حوزه کاربرد آن را فراتر از تحلیل‌های کلاسیک آنتن‌ها و RF برده است. در مجموع، WIPL-D 3D به عنوان یک پلتفرم قدرتمند، دقیق و بهینه‌شده برای شبیه‌سازی الکترومغناطیسی سه‌بعدی، یکی از گزینه‌های ممتاز برای طراحان، پژوهشگران و مهندسانی است که به دنبال ترکیبی از دقت عددی، سرعت محاسباتی و انعطاف در مدل‌سازی هندسی هستند.

قابلیت‌های نرم افزار WIPL-D

• شبیه‌سازی دقیق الکترومغناطیسی | High-Precision EM Simulation

مدل‌سازی ساختارهای سه‌بعدی با استفاده از المان‌های سطحی و تحلیل‌های مبتنی بر Moment Method برای دقت محاسباتی بالا.

• پشتیبانی از المان‌های مرتبه بالا | Higher-Order Basis Functions

افزایش دقت مدل‌سازی بدون افزایش تعداد مش، مناسب برای تحلیل هندسه‌های پیچیده و آرایه‌های بزرگ.

• حلگر شتاب‌یافته GPU و چندپردازشی | GPU and Parallel Acceleration

استفاده از CUDA و چندهسته‌ای برای تسریع محاسبات پروژه‌های بزرگ و تحلیل چندفرکانسی.

• مدل‌سازی آنتن‌ها و آرایه‌های فازی | Antenna and Phased Array Modeling

تحلیل رفتار تشعشعی، بهره، الگوی تابش، کوپلینگ بین المان‌ها و بهینه‌سازی جهت‌پذیری (Beam Steering).

• تحلیل موج‌بر و ساختارهای مایکروویو | Waveguide and Microwave Structure Analysis

شبیه‌سازی فیلترها، کاپلرها، تقسیم‌کننده‌ها، موج‌برهای مستطیلی و مدور، و شبکه‌های تطبیق امپدانس.

• تحلیل EM-Circuit مشترک | EM-Circuit Co-Simulation

اتصال مستقیم خروجی‌های شبیه‌سازی میدان به مدارهای RF و بررسی پاسخ کلی سیستم با پارامترهای S.

• وارد کردن و ویرایش مدل‌های CAD | CAD Import and Geometry Editing

پشتیبانی از فرمت‌های STEP، IGES، STL و DXF همراه با ابزارهای Boolean و فرمان‌های Sweep و Wrap.

• اسکریپت‌نویسی و اتوماسیون پایتونی | Python Scripting and Automation

امکان اجرای خودکار شبیه‌سازی‌ها، فراخوانی داده‌ها و پردازش نتایج از طریق کتابخانه‌های Python.

• آنالیز متامتریال‌ها و سطوح پیچیده | Metamaterial and Complex Surface Analysis

بررسی خواص تشعشعی و بازتابی ساختارهای دوره‌ای، جاذب‌ها و رادوم‌های چندلایه.

• محیط تصویری تحلیلی و گرافیکی | Interactive Visualization Environment

نمایش سه‌بعدی میدان‌های E و H، جریان سطحی، چگالی توان و داده‌های فرکانسی به صورت انیمیشنی و گرافیکی.

کاربردهای تخصصی

• صنعت هوافضا: برای طراحی آنتن‌های هوابرد، رادوم‌ها، ساختارهای جاذب راداری (RAM) و تحلیل انتشار امواج در بدنه‌های چندلایه و کامپوزیتی.

• صنعت مخابرات: برای مدل‌سازی و بهینه‌سازی آنتن‌های MIMO، فیلترهای مایکروویو، موج‌برها و ساختارهای RF در سیستم‌های 5G، ماهواره‌ای و ارتباطات نوری.

• صنعت خودروسازی: برای تحلیل تشعشعات الکترومغناطیسی، کوپلینگ بین سامانه‌های الکترونیکی خودرو، طراحی آنتن‌های خودرو و کاهش EMI/EMC.

• صنعت پزشکی: برای شبیه‌سازی میدان‌های RF در سیستم‌های MRI، طراحی آنتن‌های پزشکی قابل کاشت و مطالعه جذب انرژی الکترومغناطیسی در بافت‌های زیستی.

• صنایع الکترونیک پیشرفته: برای طراحی و تحلیل رادارها، آرایه‌های فازی، جاذب‌های امواج و سیستم‌های تداخل الکترومغناطیسی در کاربردهای ارتباطی و نظارتی.

بهبودهای اساسی در نسخه 2024

• افزایش پایداری نرم افزار | Increased Stability

بهبود وارد کردن پروژه‌های CAD، وارد کردن فایل‌های کتابخانه، پروژه‌های WIPL-D Pro، فایل‌های هندسهٔ چندلایه AutoCAD، و مدیریت بهتر Boolean ها، پشتیبانی از اسمبلی‌ها، اعتبارسنجی مدل برای ناهنجاری‌ها، تخصیص مواد/دامنه و اجرای موازی فرکانس-sweep روی CPU/GPU

• اسکریپت‌نویسی با Python | WIPL-D Scripting in Python

امکان باز کردن و اجرای مجموعه نرم افزارهای WIPL-D، دسترسی و تغییر فهرست نمادها، دریافت نتایج شبیه‌سازی از طریق کتابخانه‌های پایتون.

• توسعه درخت پروژه با دامنه‌ها | Expanded Domains in Project Tree

تمام عملیات مرتبط با مناطق بدن‌ها (body regions) به همراه مواد/دامنه‌هایشان از طریق درخت پروژه قابل مشاهده و مدیریت شده‌اند؛ این امر مدیریت مدل را تسهیل می‌کند.

• ابزار تعمیر هندسه | Repair Tools (Remove Redundant Vertices)

امکان حذف خودکار رأس‌های زائد که روی اتصال‌های صاف قرار دارند، کاهش المان‌های مش بسیار کوچک، و افزایش کارایی محاسباتی هستهٔ MoM نرم افزار.

• بهبود فرمان Sweep و مسیرهای پیچیده | Enhanced Sweep for Complex Paths

فرمان sweep اکنون با تحمل چندگانه (multiple tolerance) برای مسیرهای پیچیده سریع‌تر و مقاوم‌تر شده است.

• بهبود فرمان Wrap | Enhanced Wrap (General Sheets & Deleting Surrounding Faces)

قابلیت wrap اکنون اجازه استفاده از ورق‌های عمومی و حذف خودکار وجوه اطراف اجسام پیچیده را می‌دهد.

• ارتقای فرمان Crop | Enhanced Crop (Smart Crop with Attribute Transfer)

عملیات crop بهبود یافته است تا انتقال ویژگی‌ها به‌درستی انجام شود و بخش‌های ساختار در سطح صفحهٔ برش حفظ شوند.

• بازیابی مناطق بدن هنگام وارد کردن هندسه | Recover Body Regions on Geometry Import

هنگام وارد کردن هندسه از فرمت‌های CAD مختلف، امکان بازسازی خودکار مناطق بدن که ممکن بود دچار ناهنجاری شده باشند فراهم شده است.

• سایر بهبودهای جزیی | Other Options/Improvements

شامل: بهبود وارد کردن پروژه‌های WIPL-D Pro، بهبود وارد کردن پروژه‌های CAD بزرگ، امکان ویرایش نمادها به صورت تک‌کلیک یا دابل‌کلیک، تنظیم فرکانس‌های شبیه‌سازی بر اساس گام (step size)، بررسی یکپارچگی حوزه صفحات (plate domain integrity) در زمان مش‌سازی/اجرای شبیه‌سازی، گزینه «Set as Unused» که ساختارهای دارای تحریک را نیز شامل می‌شود، و امکان فرمان “Save as” از خط فرمان.

پکیج آموزشی WIPL-D 3D

اگر به دنبال یادگیری عمیق، سریع و کاربردی نرم افزار WIPL-D هستید، این مجموعه دقیقاً همان چیزی است که نیاز دارید. بیش از ۴۰۰ مثال واقعی و تست‌شده به همراه فایل‌های Example، Tutorial و مستندات آموزشی PDF، شما را از مفاهیم پایه تا پیچیده‌ترین پروژه‌های شبیه‌سازی هدایت می‌کند.

📚 محتوای این مجموعه شامل سرفصل‌های زیر است:

• Quick Tour: شروع سریع و آشنایی گام‌به‌گام با محیط و قابلیت‌های WIPL-D

• PBC & MWI Examples: مثال‌های تخصصی در حوزه Periodic Boundary Conditions و Microwave Imaging

• Deembedding & Current Generators: حذف اثرات ناخواسته و تولید جریان‌های کنترل‌شده

• Asymmetry, Field & Sweep Examples: تحلیل نامتقارن، میدان‌های ترکیبی و پارامترهای Sweep

• STL, Scenario & Real Ground Examples: شبیه‌سازی ساختارهای سه‌بعدی واقعی و محیط‌های زمینی

• GFC & Create: ایجاد ساختارهای پیچیده و تحلیل کامل در فضای سه‌بعدی

• Apertures in PEC & PMC Planes: طراحی دقیق روزنه‌ها در سطوح رسانای کامل و نیمه‌رسانا

• Voxel Phantoms: مدل‌سازی بدن انسان برای کاربردهای بیومدیکال و SAR

هر مثال با فایل‌های آماده، توضیحات مرحله‌به‌مرحله و مستندات PDF آموزشی ارائه شده است تا فرآیند یادگیری شما سریع، ساختارمند و دقیق باشد. با این مجموعه، نه‌تنها با مفاهیم WIPL-D آشنا می‌شوید، بلکه درک عمیقی از نحوه مدل‌سازی، تحلیل و بهینه‌سازی ساختارهای الکترومغناطیسی به دست می‌آورید.

بیشتر بخوانید: XFdtd 7.11 شبیه‌سازی الکترومغناطیس و طراحی آنتن

این نرم افزار به طور گسترده در صنایع هوافضا، مخابرات، خودروسازی و طراحی تجهیزات پزشکی مورد استفاده قرار می‌گیرد و یکی از دقیق‌ترین ابزارهای موجود برای تحلیل فرکانس بالا در حوزه RF و مایکروویو محسوب می‌شود.

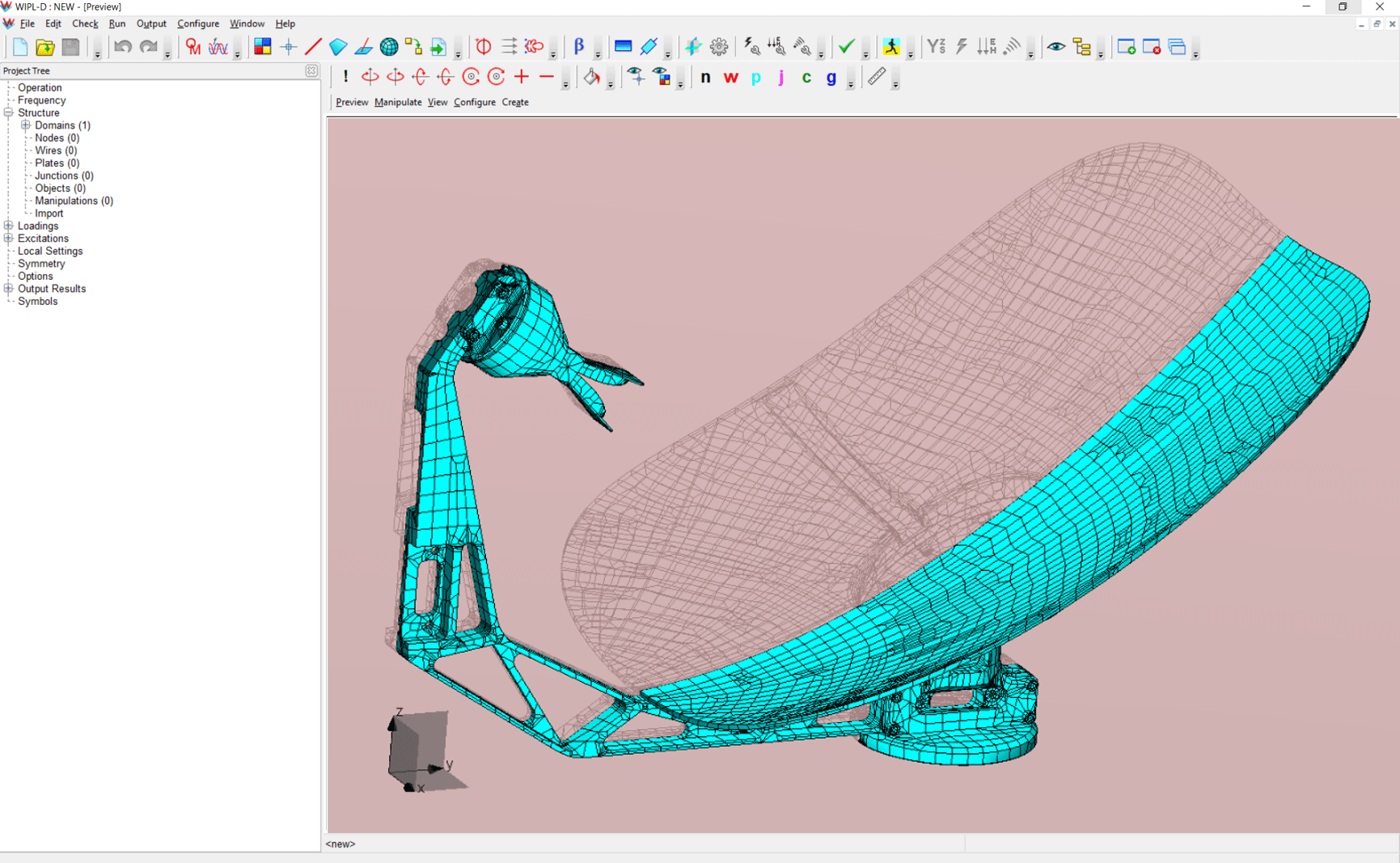

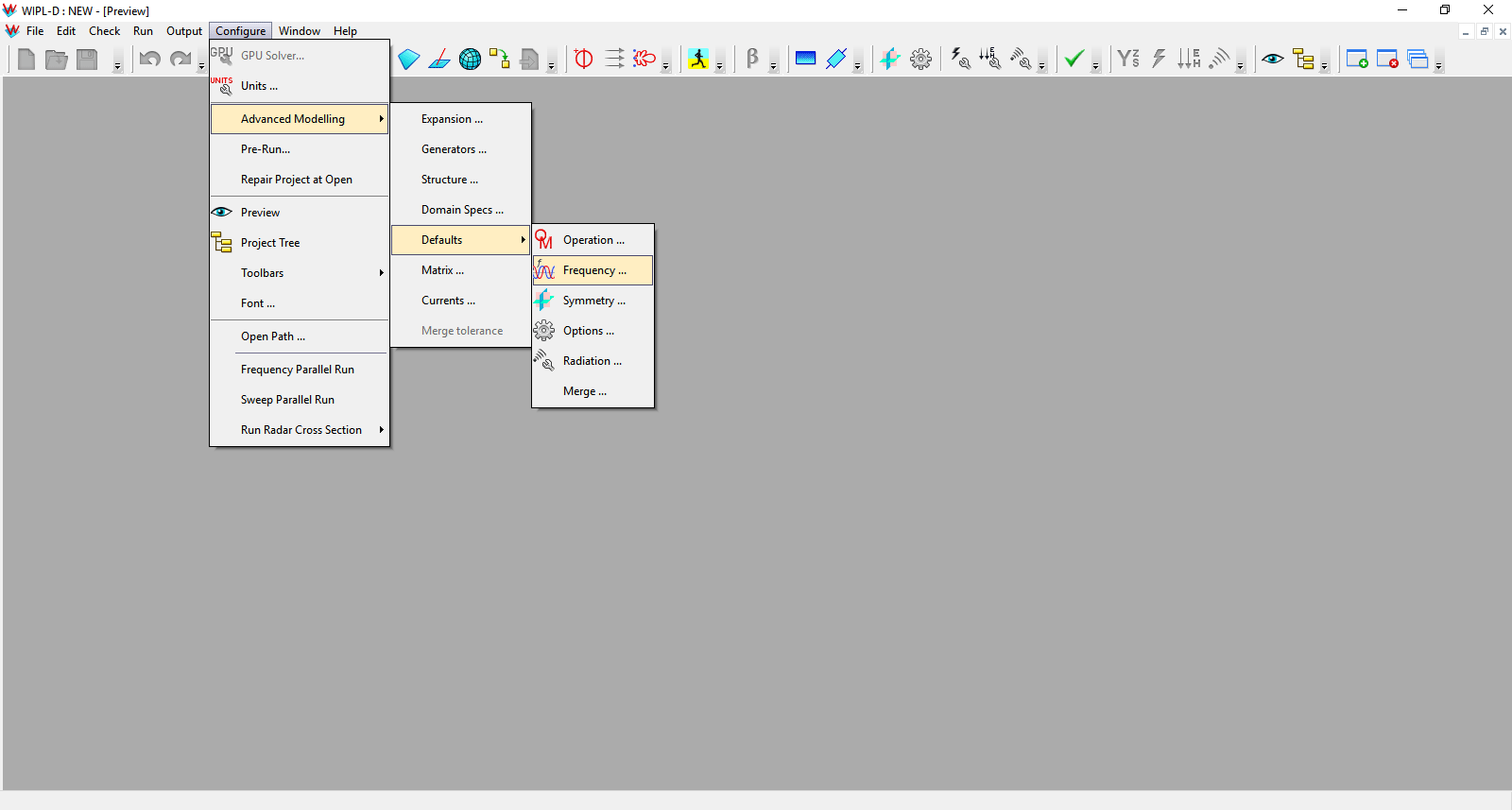

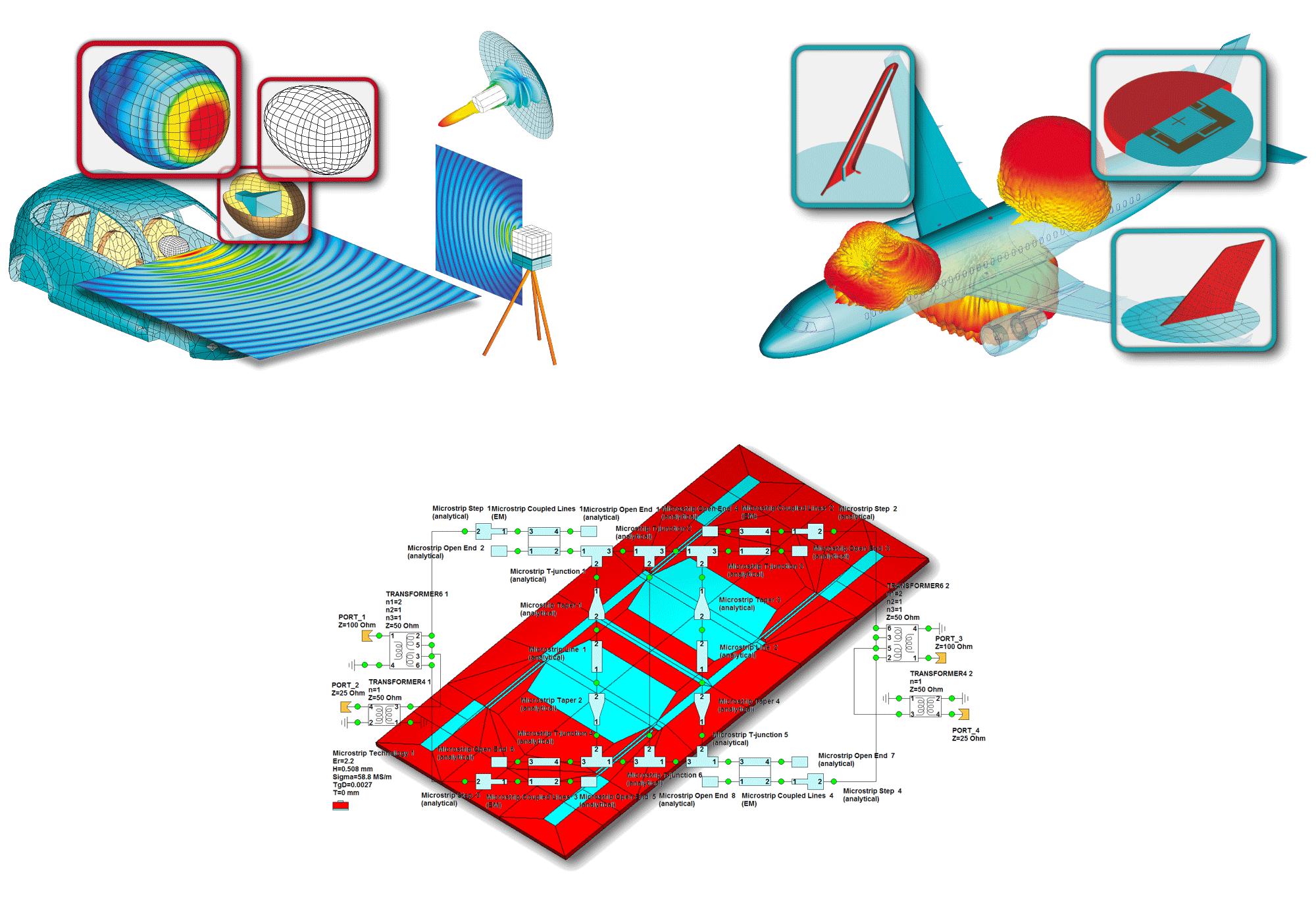

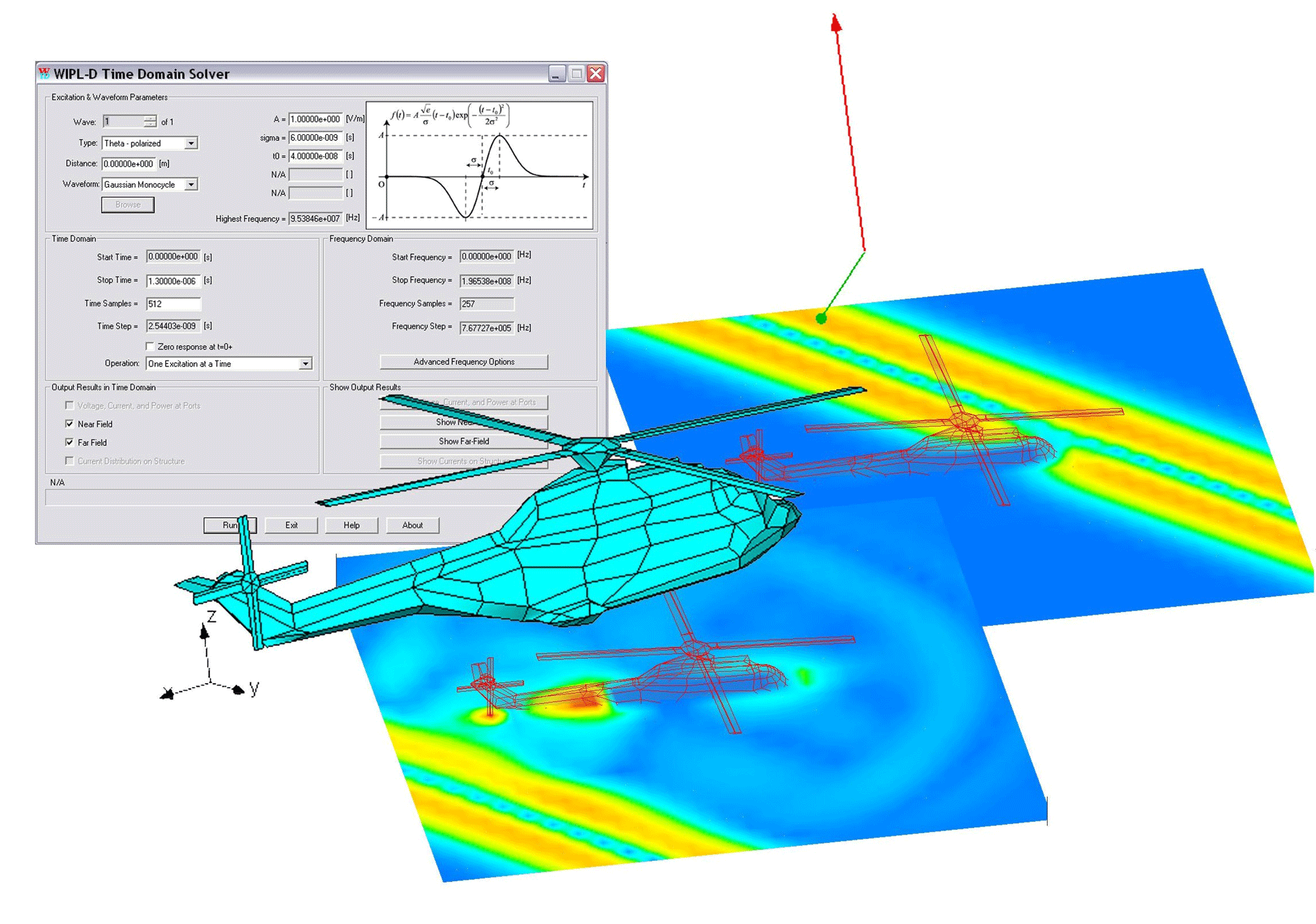

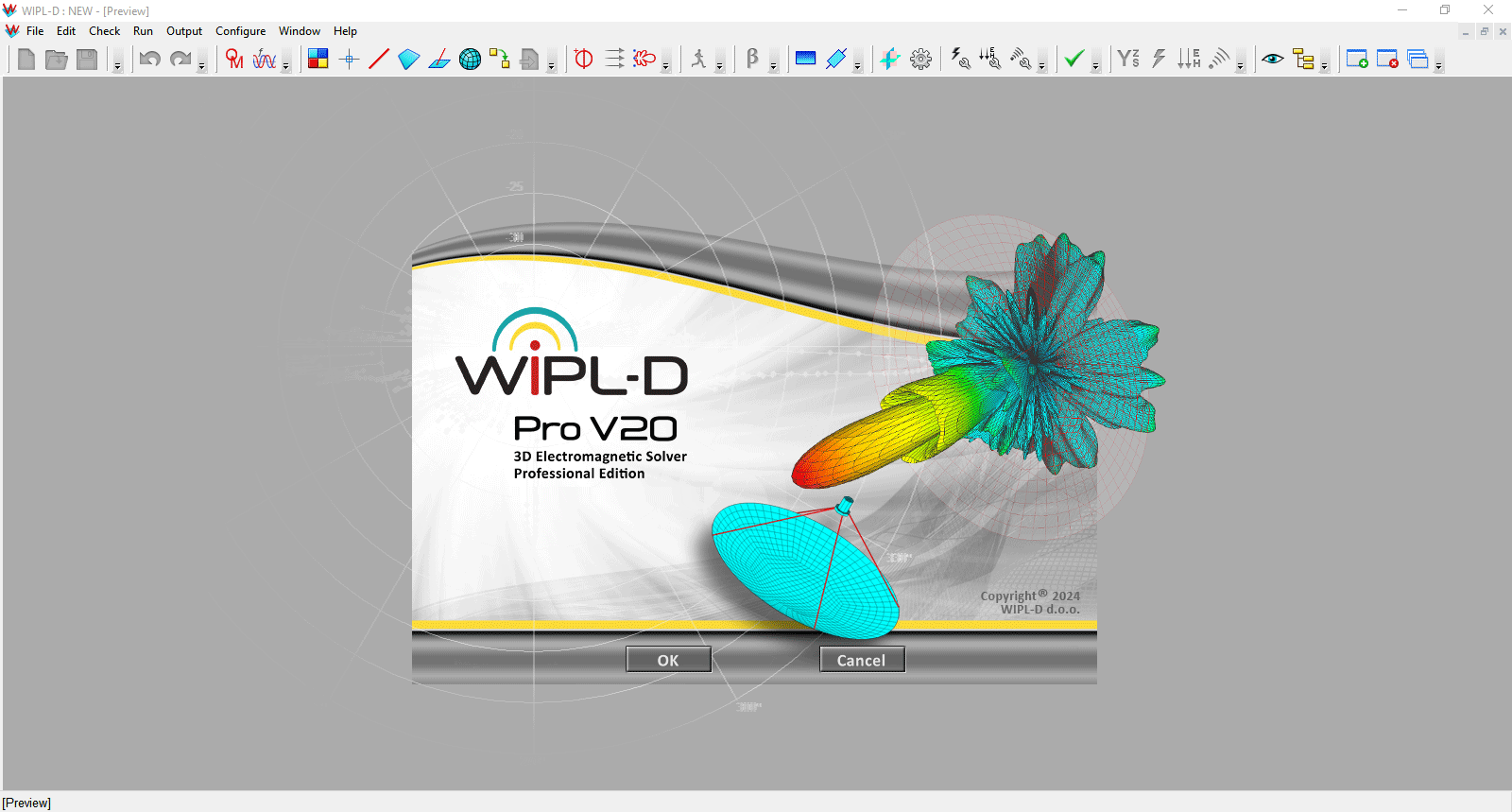

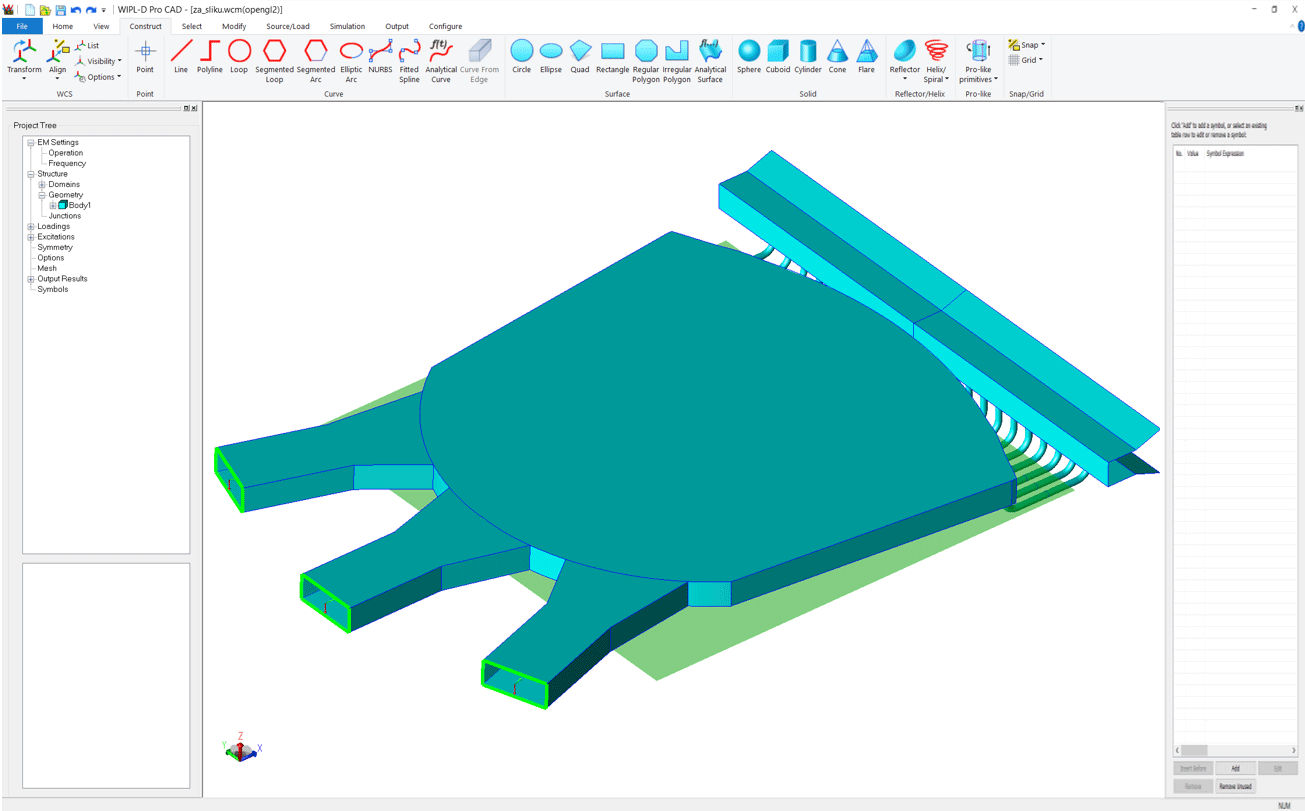

برای مشاهده اطلاعات کامل نرم افزار WIPL-D جهت مدل‌سازی دقیق آنتن و مدارات RF به اینجا مراجعه کنید. در ادامه تعدادی عکس از محیط این نرم افزار نشان خواهیم داد.
