Aspix 4.7 طراحی و تحلیل سیستم‌ ارتینگ پست برق

392 بازدید
  • 1404/01/23
  • دیدگاه‌ها برای Aspix 4.7 طراحی و تحلیل سیستم‌ ارتینگ پست برق بسته هستند

نرم افزار Aspix یک ابزار تخصصی برای طراحی و تحلیل سیستم‌های زمین (ارتینگ) در پست‌های برق و تأسیسات الکتریکی است. این نرم افزار که محصول شرکت Sparta Lightning Protection است، مطابق با استانداردهای بین‌المللی مانند IEEE 80 و EN 50522 توسعه یافته و به مهندسان امکان می‌دهد تا مقاومت شبکه زمین، ولتاژهای تماس و گام را برای شبکه‌هایی با هر نوع هندسه محاسبه کنند. Aspix از مدل‌های خاک یکنواخت یا دو لایه پشتیبانی می‌کند و قابلیت نمایش دوبعدی و سه‌بعدی شبکه زمین و ولتاژهای تماس و گام را دارد. همچنین، این نرم افزار امکان تهیه گزارش‌های خروجی در فرمت‌های Word، Excel و PDF را فراهم می‌کند.

علاوه بر این، Aspix با تحلیل مقاومت خاک و شبیه‌سازی پیشرفته، به مهندسان کمک می‌کند تا طراحی‌های ایمن و مؤثری برای سیستم‌های زمین انجام دهند. رابط کاربری ساده و کاربرپسند این نرم افزار، فرآیند طراحی را تسهیل می‌کند و آن را به ابزاری قابل اعتماد برای محاسبه دقیق مقاومت شبکه زمین تبدیل می‌سازد.

قابلیت‌های نرم افزار Aspix

  • محاسبه مقاومت شبکه زمین (Grid Resistance) با استفاده از استانداردهای IEEE 80 و EN 50522.
  • تحلیل ولتاژ گام و ولتاژ تماس (Step & Touch Voltage) در نقاط مختلف شبکه زمین.
  • مدلسازی خاک به‌صورت یکنواخت و دو لایه (Uniform & Two-Layer Soil Models) برای دقت بالاتر در محاسبات.
  • شبیه‌سازی سه‌بعدی (3D Simulation) از شبکه زمین و توزیع ولتاژ.
  • ورودی هندسه شبکه از فایل‌های DXF و طراحی دستی با رابط گرافیکی.
  • تهیه گزارش‌های تحلیلی در فرمت‌های Word، Excel و PDF.
  • آنالیز تأثیر مقاومت الکترودهای کمکی بر کل سیستم زمین.
  • تخمین خودکار جریان خطا (Fault Current Distribution) در شبکه زمین.
  • رندر گرافیکی از توزیع ولتاژ و جریان در شبکه برای تحلیل دقیق.
  • پشتیبانی از طراحی‌های پیچیده چند ناحیه‌ای با خاک‌های متفاوت و متغیر.

کاربرد

  • طراحی ایمن سیستم ارتینگ پست‌های برق برای جلوگیری از برق‌گرفتگی در هنگام بروز خطا.
  • تحلیل و بهینه‌سازی شبکه زمین نیروگاه‌ها و تأسیسات صنعتی بر اساس شرایط خاک و نوع تجهیزات.
  • ارزیابی تطابق طراحی ارتینگ با استانداردهای بین‌المللی مانند IEEE 80 جهت تأیید پروژه توسط نهادهای ناظر.
  • شناسایی نقاط پرریسک از نظر ولتاژ گام و تماس برای طراحی حفاظ‌های مناسب و اخطار ایمنی.
  • مدلسازی پیشرفته برای پروژه‌های بین‌المللی با شرایط خاک پیچیده (مثل لایه‌های سنگی، نمکی یا مرطوب).

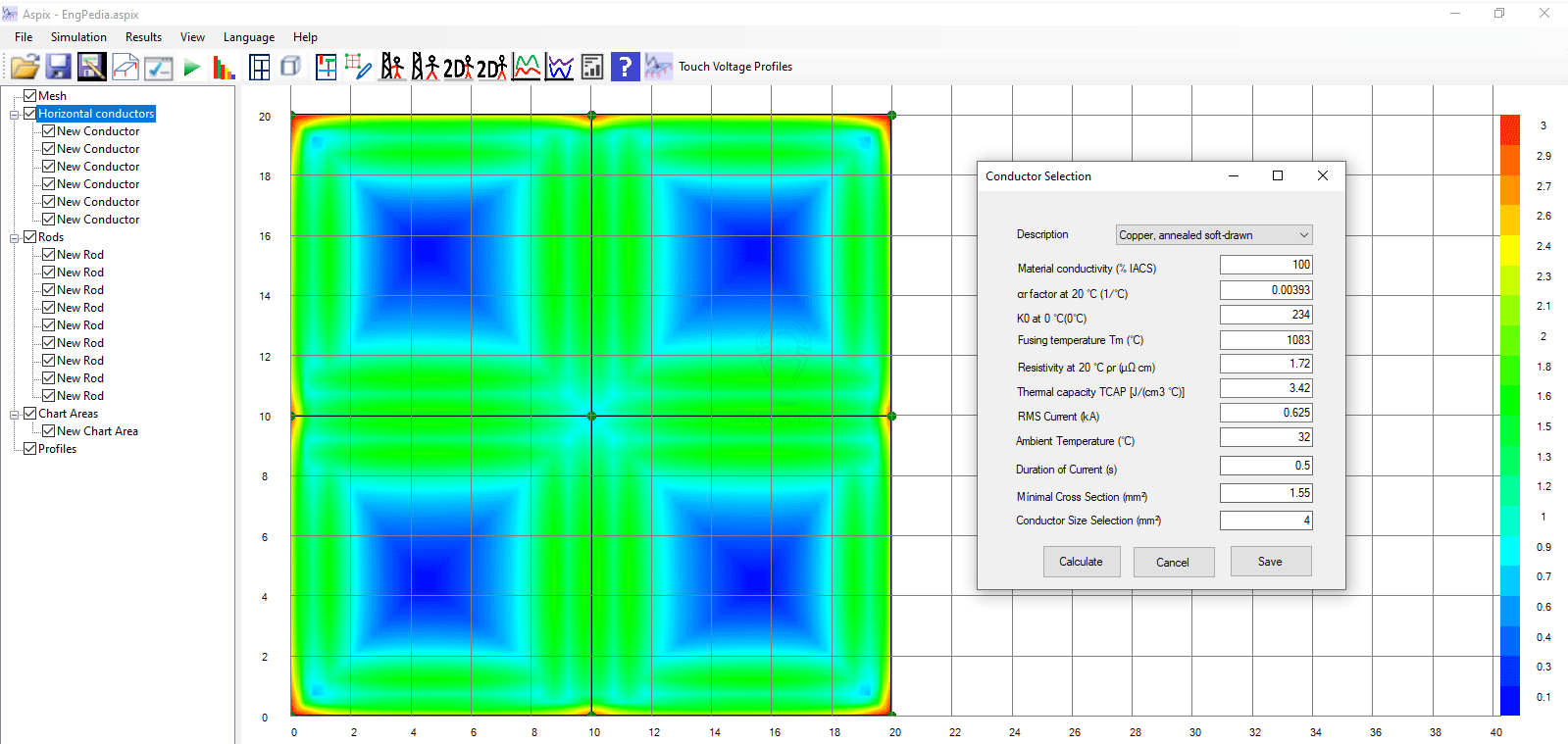

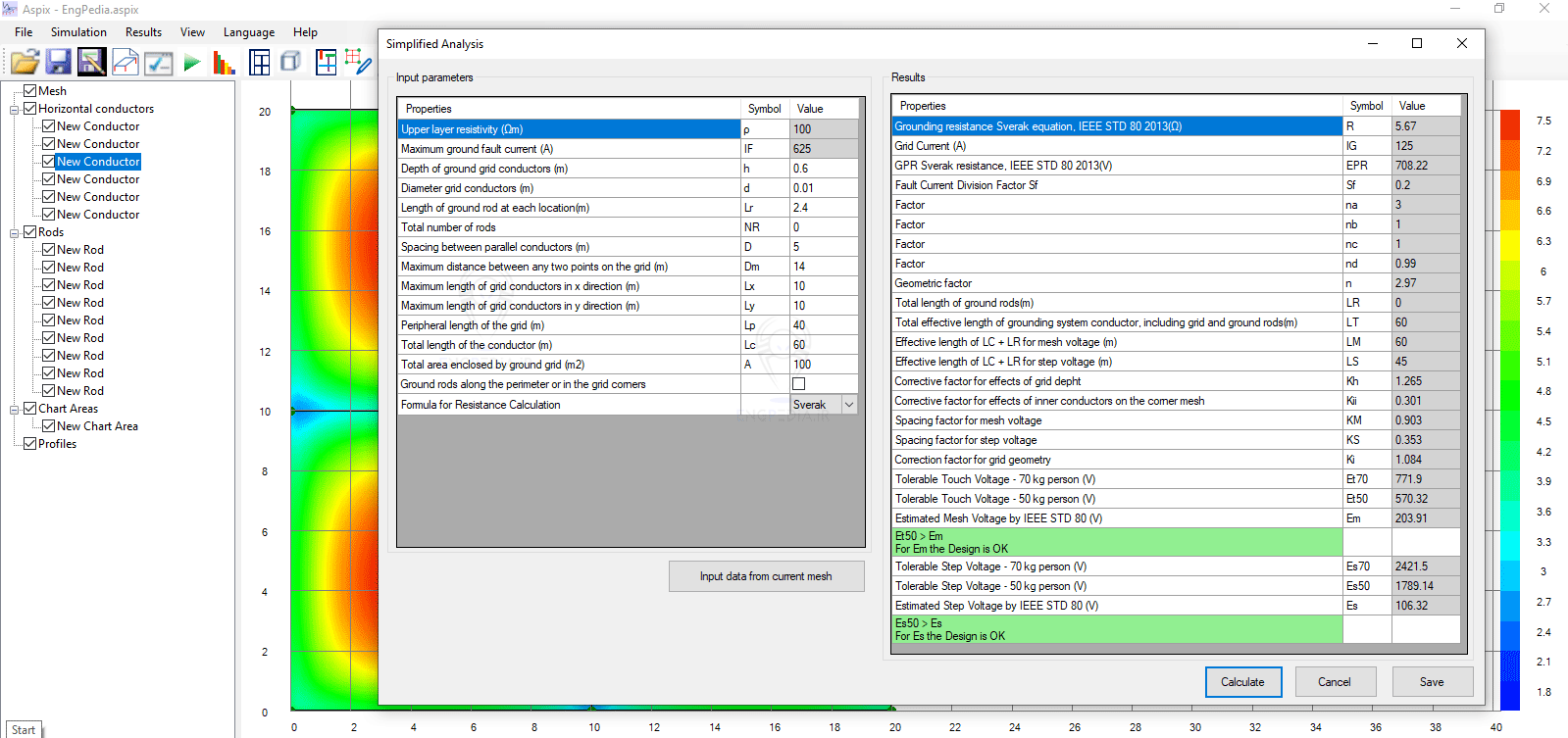

برای مشاهده اطلاعات کامل نرم افزار Aspix جهت طراحی و تحلیل سیستم‌های زمین (ارتینگ) در پست‌های برق و تأسیسات الکتریکی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.



Aspix

Aspix Aspix  Aspix

Aspix

نسخه 4.7 نرم افزار Aspix به صورت کامل توسط شرکت سازنده منتشر شده است.
تمامی ماژول ها و قسمت‌ها فعال می باشد و محدودیتی در استفاده از آنها وجود ندارد. همراه نرم افزار فایلهای آموزشی ارائه شده است.
این نرم افزار در ویندوز 10 با معماری 64 بیتی توسط شرکت سازنده تست شده است.
جهت دریافت اطلاعات بیشتر در مورد نرم افزار از طریق فرم تماس با ما در ارتباط باشید.
