CANoe 19 SP2 شبیه‌سازی سامانه های ارتباطی پیشرفته

CANoe یکی از قویترین پلتفرم‌های شبیه سازی و تست در حوزه سامانه‌های الکترونیکی در صنعت خودروسازی، ریلی، دریایی و هوایی است. این نرم افزار محصول شرکت Vector Informatik با پشتیبانی از پروتکل‌های ارتباطی نظیر CAN، LIN، FlexRay، Ethernet و MOST امکان طراحی، آزمایش و اعتبارسنجی کامل سیستم‌های کنترل و ارتباطات درون‌خودرویی را فراهم می‌کند. نرم افزار CANoe به‌گونه‌ای توسعه یافته که بتواند از مراحل اولیه توسعه تا تست نهایی ECU ها، رفتار شبکه و عملکرد نرم افزارهای تعبیه‌شده را با دقتی در سطح سخت‌افزار واقعی شبیه‌سازی کند.

در محیط نرم افزار CANoe، مهندسان قادرند کل شبکه ارتباطی خودرو را مدل‌سازی کرده و رفتار اجزای مختلف را در تعامل با یکدیگر تحلیل نمایند. این نرم افزار با ارائه ابزارهای گرافیکی برای ایجاد سناریوهای ارتباطی، تزریق خطا و اندازه‌گیری زمان پاسخ، محیطی جامع برای بررسی عملکرد سیستم در شرایط عملیاتی و بحرانی فراهم می‌سازد. همچنین با قابلیت اجرای همزمان کدهای شبیه‌سازی و داده‌های واقعی، امکان تست سخت‌افزار در حلقه (HIL) و نرم افزار در حلقه (SIL) را به صورت کامل پشتیبانی می‌کند.

یکی از ویژگی‌های متمایز نرم افزار CANoe، توانایی آن در یکپارچه‌سازی تست‌های خودکار و ارزیابی عملکرد ECU ها در سطح شبکه است. این نرم افزار از طریق ماژول‌های CAPL و Test Feature Set به مهندسان اجازه می‌دهد تا سناریوهای تست پیچیده را به صورت خودکار طراحی و اجرا کنند. در نتیجه، سرعت توسعه سیستم‌های الکترونیکی افزایش یافته و خطای انسانی در فرآیند اعتبارسنجی به حداقل می‌رسد.

امروزه نرم افزار CANoe به عنوان یک استاندارد صنعتی در توسعه سامانه‌های خودروهای مدرن، سیستم‌های ADAS، واحدهای مخابراتی و پروژه‌های خودروهای خودران شناخته می‌شود. توانایی تحلیل داده‌های زنده، ثبت وقایع، و ارتباط با ابزارهای سخت‌افزاری Vector مانند VN و VT Series، این نرم افزار را به هسته اصلی تست و ارزیابی شبکه‌های الکترونیکی در صنایع خودروسازی، هوافضا و اتوماسیون صنعتی تبدیل کرده است.

قابلیت‌های نرم افزار CANoe

• شبیه‌سازی جامع شبکه‌های خودرو | Comprehensive Vehicle Network Simulation
  پشتیبانی کامل از تمامی پروتکل‌های ارتباطی شامل CAN، LIN، FlexRay، Ethernet و MOST برای شبیه‌سازی دقیق رفتار شبکه‌های داخل خودرو و تعامل ECUها در شرایط مختلف عملکردی. این قابلیت به مهندسان اجازه می‌دهد تا ساختار ارتباطی خودرو را قبل از تست واقعی بهینه کنند.
• تست نرم افزار و سخت‌افزار در حلقه | Software/Hardware-in-the-Loop Testing (SIL/HIL)
  امکان اجرای تست‌های SIL و HIL برای اعتبارسنجی رفتار ECUها و نرم افزارهای تعبیه‌شده در محیط‌های مجازی یا فیزیکی، پیش از پیاده‌سازی در خودرو. این ویژگی باعث کاهش هزینه توسعه و افزایش اطمینان در طراحی می‌شود.
• توسعه و اجرای تست‌های خودکار | Automated Test Creation and Execution
  قابلیت ایجاد سناریوهای تست پیچیده با استفاده از زبان CAPL و ماژول Test Feature Set برای اجرای تست‌های تکرارشونده، مقایسه نتایج و تولید گزارش‌های دقیق به صورت خودکار.
• تحلیل داده‌های زمان واقعی | Real-Time Data Monitoring and Analysis
  نمایش گرافیکی و عددی داده‌های شبکه در زمان واقعی برای تشخیص سریع خطاها، بررسی تاخیر پیام‌ها و ارزیابی رفتار سیستم در شرایط کاری مختلف.
• تزریق خطا و تست پایداری شبکه | Fault Injection and Network Robustness Testing
  امکان تزریق انواع خطاها مانند خطاهای بیت، از دست رفتن فریم‌ها یا تغییر تاخیر برای ارزیابی تاب‌آوری شبکه و سیستم‌های حیاتی در شرایط بحرانی.
• مدیریت و ثبت داده‌ها | Data Logging and Replay
  قابلیت ضبط کامل داده‌های شبکه، رویدادها و پیام‌ها و بازپخش آن‌ها برای تحلیل مجدد، مستندسازی و بازبینی رفتار سیستم پس از انجام تست‌ها.
• تحلیل عملکرد ECUها | ECU Performance Evaluation
  بررسی دقیق زمان پاسخ، بار پردازشی، تبادل داده‌ها و هماهنگی بین ECUها در شبکه برای بهینه‌سازی عملکرد سامانه‌های کنترلی خودرو.
• پشتیبانی از سخت‌افزارهای Vector | Integration with Vector Hardware Interfaces
  سازگاری کامل با تجهیزات Vector از جمله VN، VT و CANcase برای اتصال مستقیم به شبکه‌های فیزیکی خودرو و انجام تست‌های میدانی یا آزمایشگاهی.
• پشتیبانی از توسعه سامانه‌های ADAS و خودران | ADAS & Autonomous Systems Support
  امکان شبیه‌سازی و تست سنسورها، سیستم‌های بینایی، واحدهای تصمیم‌گیری و ارتباطات V2X برای توسعه و ارزیابی خودروهای خودران و هوشمند.
• یکپارچگی با MATLAB و Simulink | Integration with MATLAB/Simulink
  قابلیت تبادل مدل‌ها و داده‌ها با MATLAB و Simulink برای شبیه‌سازی مشترک، طراحی کنترلرها و تست رفتار سیستم در سناریوهای چنددامنه‌ای.

سخت‌افزارهای پشتیبانی‌شده توسط CANoe

• انواع واسط‌های سخت‌افزاری از شرکت Vector مانند CANcaseXL/log, CANcardXL, VN1610, VN5640, VN7600 که به کامپیوتر متصل شده و امکان دریافت/ارسال پیام‌های شبکه‌های CAN، LIN، FlexRay، MOST و Ethernet را فراهم می‌کنند.

• سخت‌افزارهای تحلیل/شبیه‌سازی که از پروب‌های آنالوگ/دیجیتال و خطوط هم‌زمان Trigger برخوردارند، برای اتصال مستقیم به باس‌های شبکه‌ و آنالیز لحظه‌ای تغییرات سیگنال.

• امکان استفاده از کارت‌های PCIe، USB-based واسط‌ها، یا ماژول‌های FPGA که با نرم افزار CANoe همخوانی دارند و داده‌های شبکه را در زمان واقعی ثبت و پردازش می‌کنند.

کاربردهای تخصصی در صنایع

• صنعت خودروسازی: برای توسعه، تست و تحلیل سیستم‌های ارتباطی درون‌خودرویی شامل CAN، LIN، FlexRay و Ethernet و ارزیابی عملکرد ECU ها در شبکه‌های چندگانه.
• صنایع هوایی: برای شبیه‌سازی ارتباطات بین سیستم‌های پروازی، آزمون سازگاری پروتکل‌های داده (ARINC 429, AFDX) و اطمینان از عملکرد بلادرنگ سیستم‌های کنترل پرواز.
• صنایع ریلی: برای تحلیل ارتباطات بین سیستم‌های سیگنالینگ، کنترل قطار و شبیه‌سازی شبکه‌های اختصاصی ریلی (TCN) جهت افزایش ایمنی و پایداری.
• اتوماسیون صنعتی: برای تست و اعتبارسنجی شبکه‌های صنعتی مانند EtherCAT، PROFINET و Modbus، تحلیل همزمانی داده‌ها و شبیه‌سازی فرآیندهای کنترل توزیع‌شده.
• صنایع پزشکی: برای شبیه‌سازی و آزمون ارتباطات بین تجهیزات پزشکی هوشمند، سیستم‌های مانیتورینگ و کنترل داده‌های بلادرنگ در محیط‌های درمانی حساس.
• صنایع دریایی: برای یکپارچه‌سازی و تست شبکه‌های ناوبری، حسگرها و سیستم‌های کنترل قدرت در کشتی‌ها، زیردریایی‌ها و سامانه‌های پیچیده.
• صنایع انرژی و نیروگاه‌ها: برای شبیه‌سازی و تحلیل شبکه‌های ارتباطی در سیستم‌های کنترل نیروگاه‌های حرارتی، بادی و خورشیدی، و اطمینان از هماهنگی بین واحدهای تولید و توزیع انرژی.
• صنایع نفت، گاز و پتروشیمی: برای تست و اعتبارسنجی سیستم‌های کنترل فرایند (DCS, SCADA)، شبیه‌سازی تبادل داده بین واحدهای فرآیندی و بهینه‌سازی ارتباطات صنعتی در محیط‌های بحرانی.

✅  بیشتر بخوانید: نرم افزار EB tresos Studio  تولید کد نرم افزار ECU خودرو

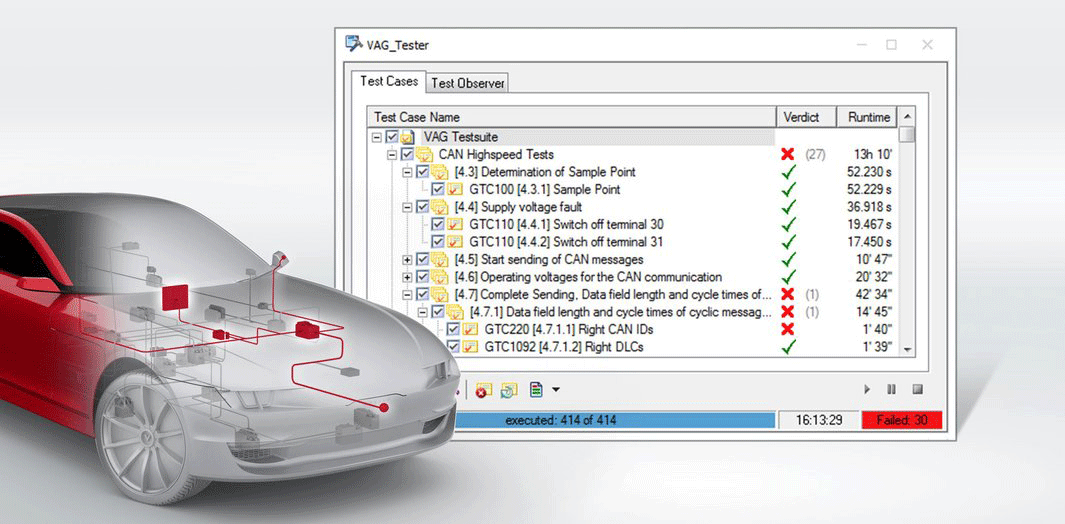

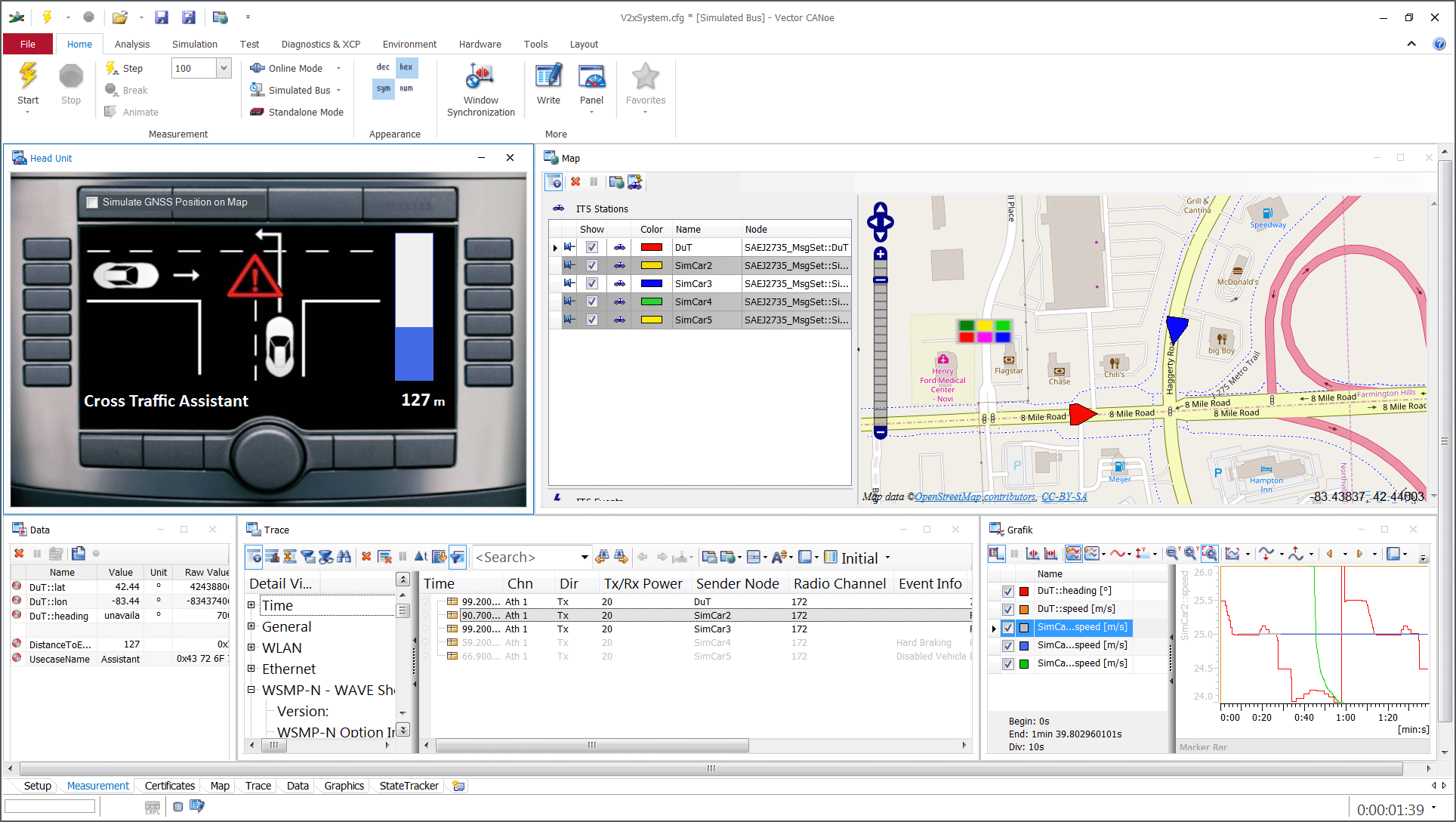

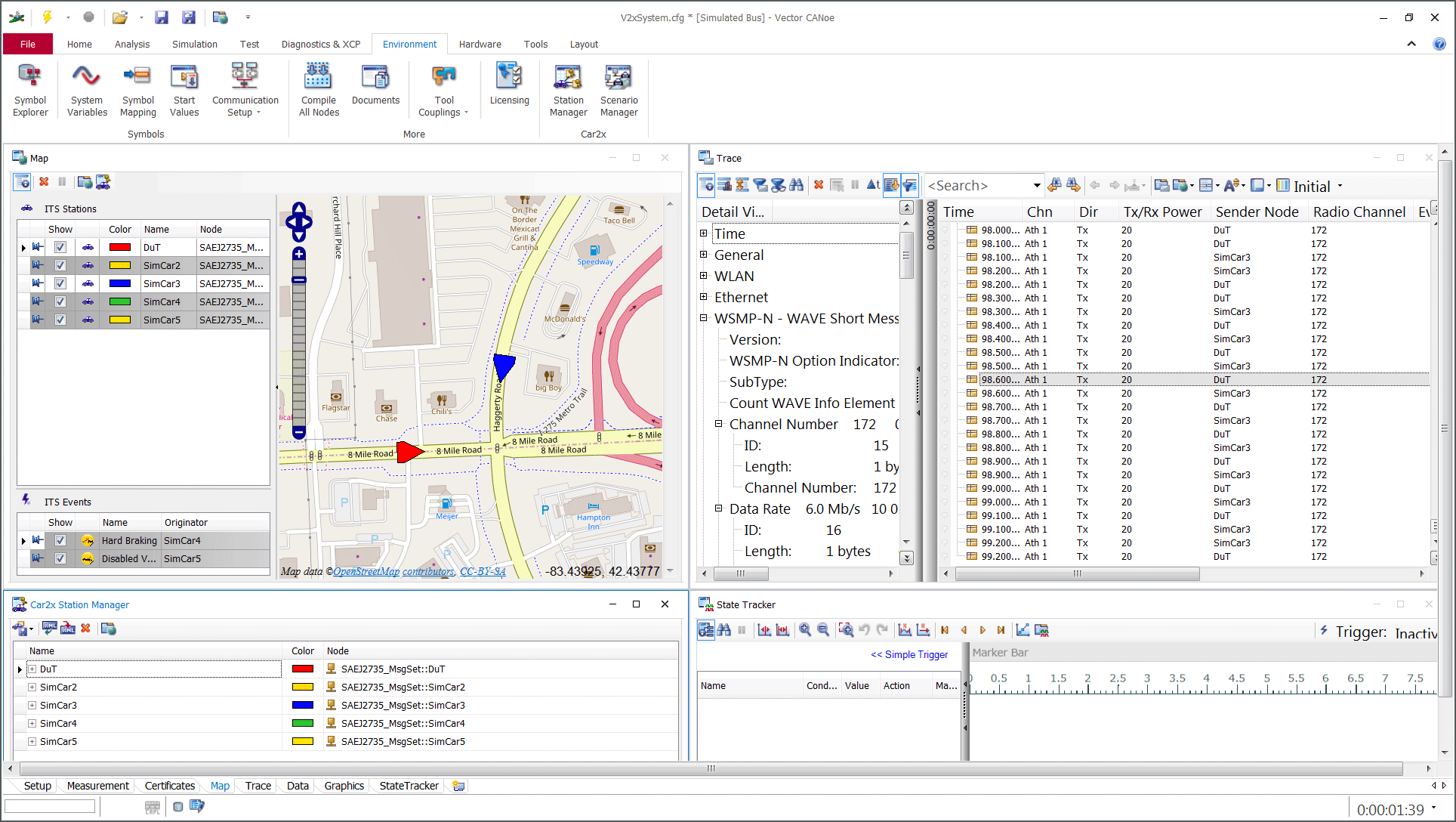

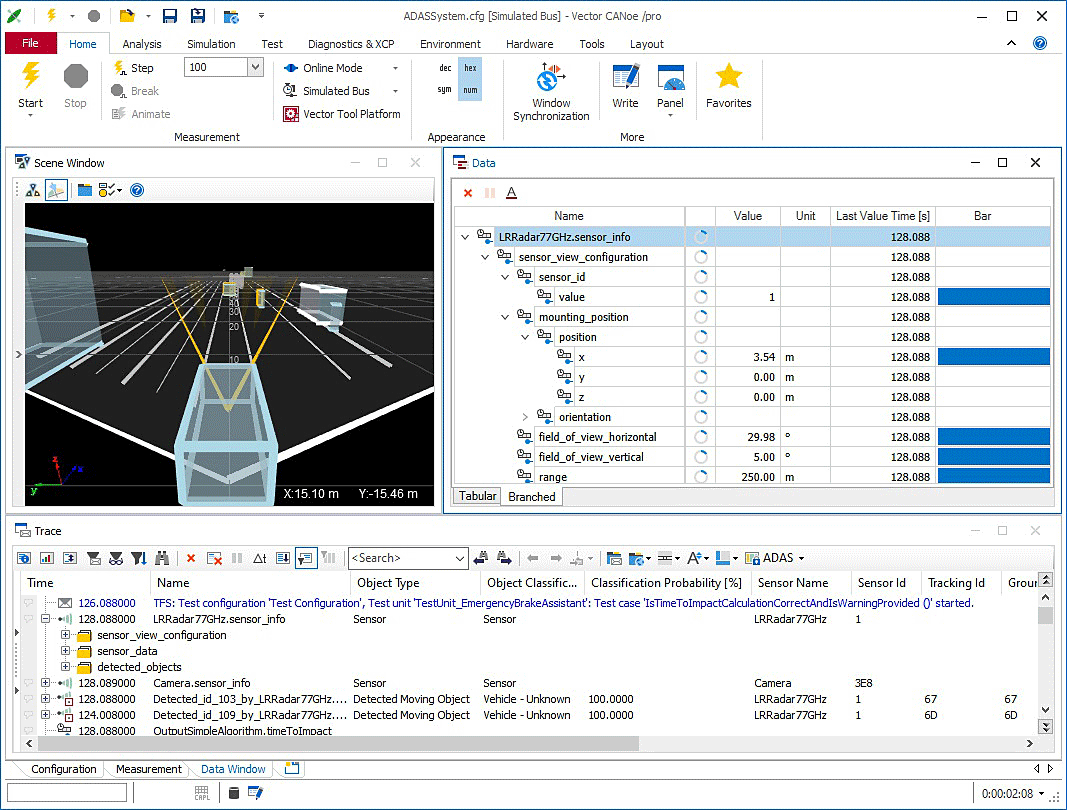

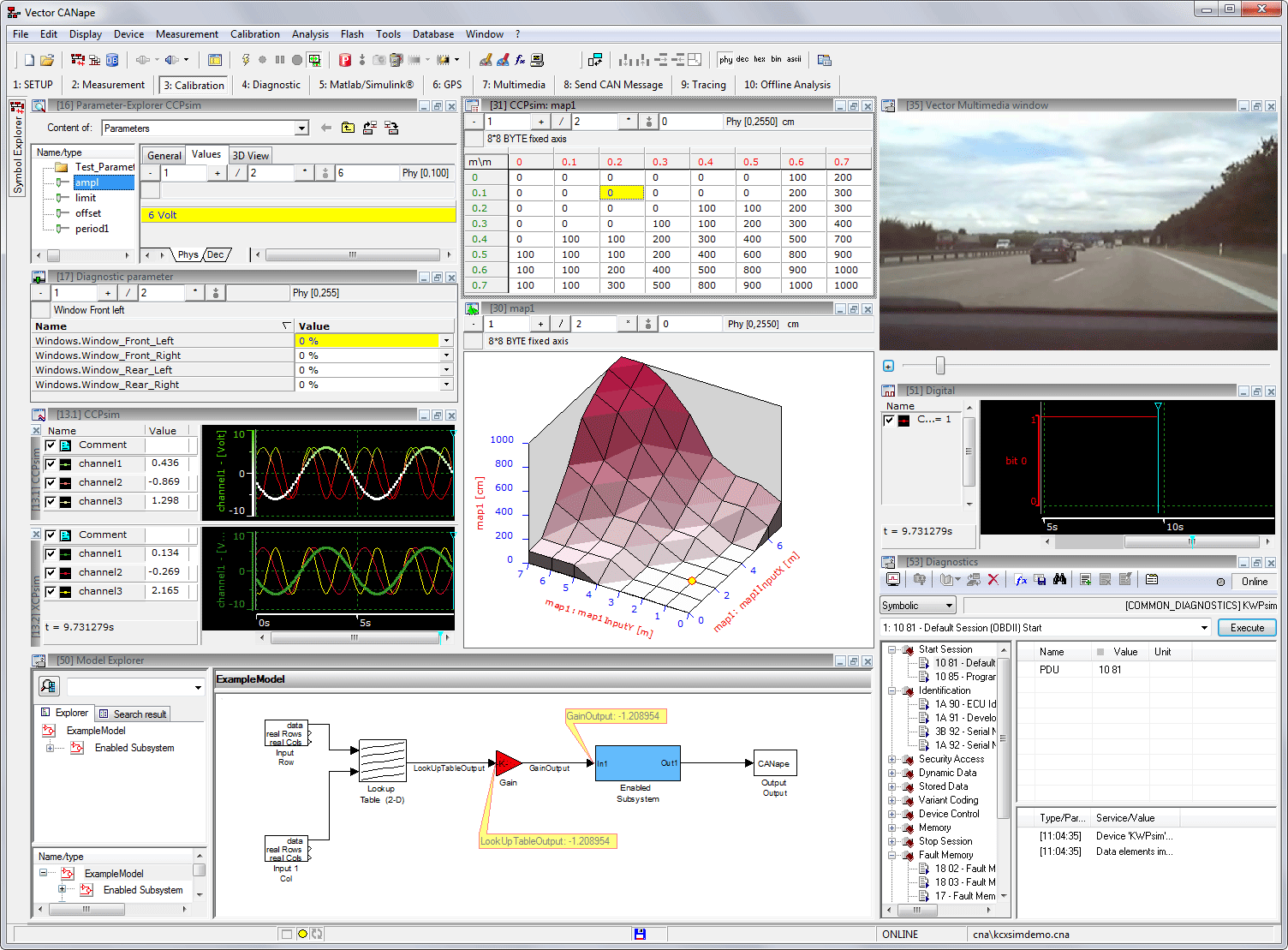

برای مشاهده اطلاعات کامل نرم افزار CANoe جهت پایش وضعیت تجهیزات صنعتی به اینجا مراجعه کنید. در ادامه تعدادی عکس از محیط این نرم افزار نشان خواهیم داد.
