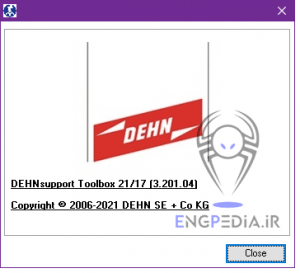

نرم افزار DEHNsupport Toolbox 3.260 برنامه‌ریزی سیستم‌های حفاظت در برابر صاعقه

نرم افزار DEHNsupport Toolbox نرم افزار برنامه ریزی برای سیستم‌های حفاظت در برابر صاعقه (lightning protection systems) می باشد که گزینه‌های محاسباتی مختلفی را در زمینه حفاظت در برابر صاعقه ارائه می‌دهد که از مدیریت ریسک گرفته تا محاسبه طول میله‌های پایانه هوا، فواصل جداسازی و طول الکترودهای زمین را شامل می‌شود. نرم افزار DEHNsupport که محصول شرکت DEHNsupport است، برنامه ریزی و تصمیم الکترونیکی پشتیبانی آسان و عملی را برای برنامه ریزان، نصب کنندگان سیستم‌های حفاظت در برابر رعد و برق و برقکاران فراهم می‌کند. این امر اجرای حرفه‌ای یک سیستم جامع حفاظت در برابر صاعقه را به میزان قابل توجهی آسان‌تر می‌کند.

ابزار SPD Tool

نرم افزار DEHNsupport Toolbox با یک ماژول دیگر توسعه یافته است و اکنون نیز پشتیبانی جامعی را برای برنامه ریزی حفاظت داخلی در برابر صاعقه و برق ارائه می‌دهد. ماژول نرم افزاری جدید DEHNselect SPD امکان تعریف و انتخاب تمامی محصولات داخلی حفاظت در برابر صاعقه و برق را می‌دهد. این برنامه یک طرح ساختاریافته با صورتحساب مواد ارائه می‌دهد و امکان دسترسی آنلاین سریع به تمام اسناد محصولات انتخاب شده مانند برگه‌های داده و دستورالعمل‌های نصب را فراهم می‌کند.

در نتیجه الزامات بین‌المللی، این نرم افزار به زبان‌های مختلف موجود است و شامل سازگاری‌های هنجاری خاص کشور است.

بیشتر بخوانید: دانلود نرم افزار آنالیز شبکه‌های قدرت SKM Power Tools 9 با فیلم آموزشی

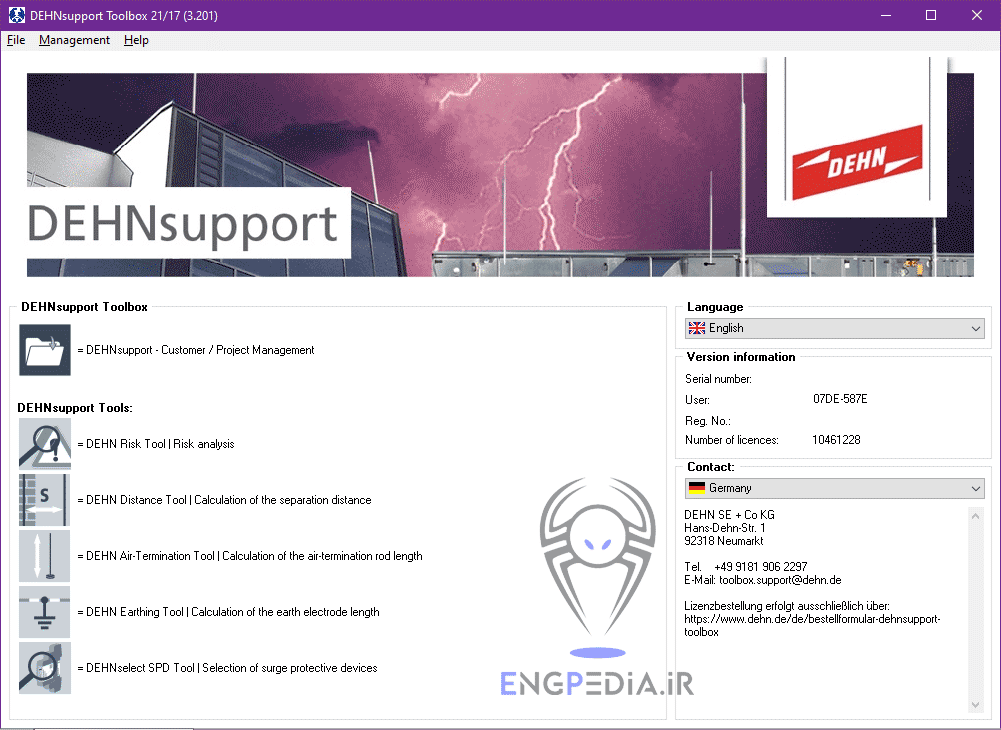

جعبه ابزار پشتیبانی DEHN از ماژول‌های زیر تشکیل شده است:

ابزار ریسک DEHN مدیریت ریسک) ماژول ابزار فاصله)

ابزار ریسک DEHN (مدیریت ریسک)

ماژول ابزار فاصله DEHN (محاسبه فاصله جداسازی)

ابزار DEHN Air-Termination Tool (محاسبه طول میله پایانه هوا)

ابزار ارتینگ DEHN (محاسبه طول الکترود زمین)

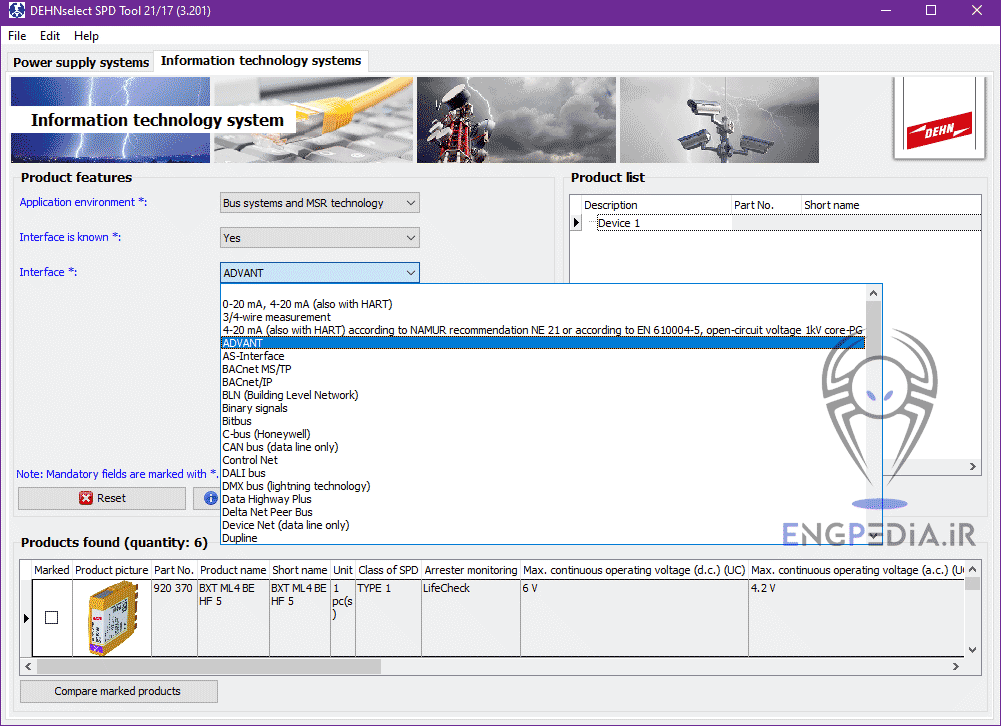

ماژول DEHNselect SPD Tool (راهنمای انتخاب و ابعاد دستگاه‌های محافظ)

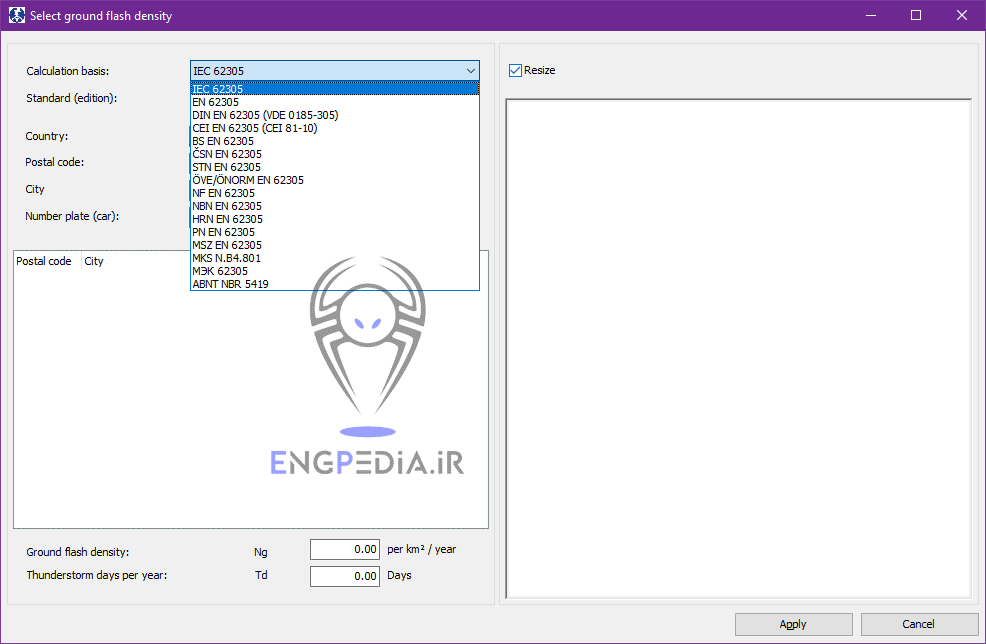

نرم افزار DEHNsupport بر اساس استانداردها و پارامترهای محاسباتی بین المللی زیر تعریف شده است:

International – IEC 62305

Europe – EN 62305

Austria – ÖVE/ÖNORM EN 62305

Belgium – NBN EN 62305

Croatia – HRN EN 62305

Czech Republic – ČSN EN 62305

France – NF EN 62305

Germany – DIN EN 62305 (VDE 0185-305)

Great Britain – BS EN 62305

Hungary – MSZ EN 62305

Italy – CEI EN 62305 (CEI 81-10)

Macedonia – MKS N.B4.801

Poland – PN EN 62305

Russia – МЭК 62305-2

Slovakia – STN EN 62305

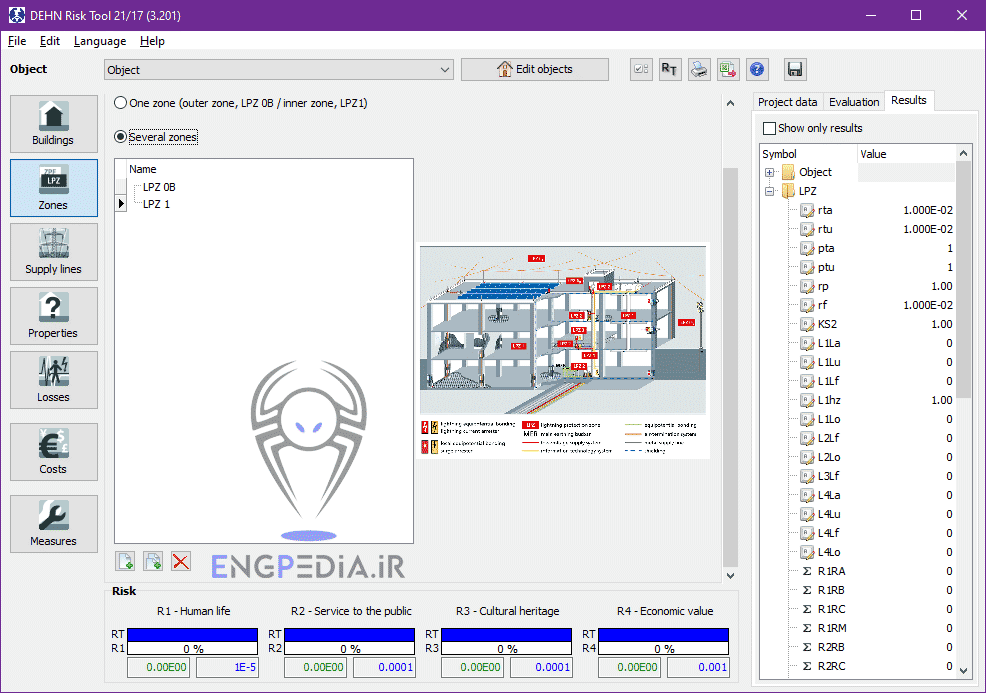

ریسک را محاسبه کنید

با ابزار DEHN Risk Tool یک تحلیل ریسک ایجاد می‌کنید. با در نظر گرفتن ویژگی‌ها و هدف ساختمان، خطر احتمالی ساختمان‌ها یا سازه‌ها را ارزیابی کنید. در اینجا می‌توان اقدامات حفاظتی خاصی را برای کاهش خطر انجام داد. برای تجزیه و تحلیل ریسک در یک زمینه بین المللی، شما بر اساس استانداردها و مقررات خاص کشور و مقادیر محاسباتی مربوطه برنامه ریزی می‌کنید.

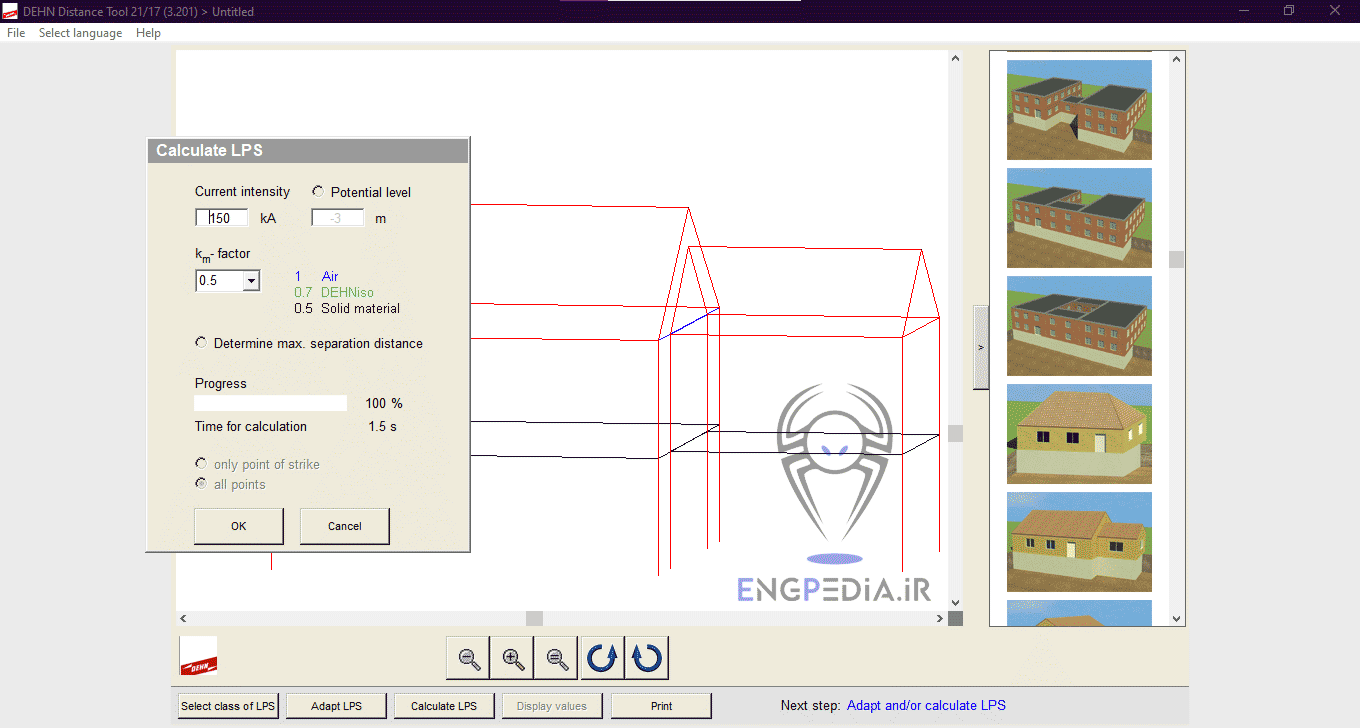

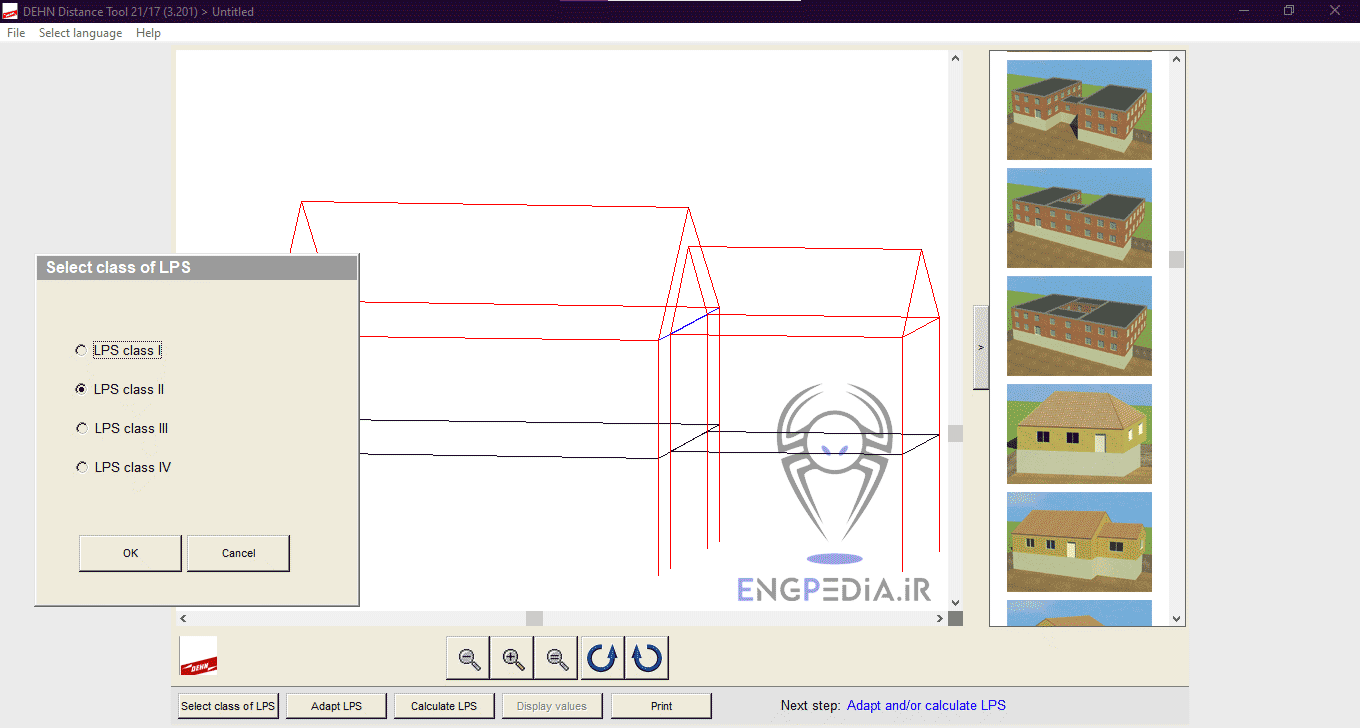

فاصله جداسازی (separation distance) را محاسبه کنید

با ماژول DEHN Distance Tool شما فاصله جداسازی مناسب را برای مطابقت با استانداردها با استفاده از محاسبات مبتنی بر تحلیل گرهی تعیین می‌کنید. الگوهایی برای انواع ساختمان‌ها در دسترس هستند تا در وقت و تلاش شما صرفه جویی کنند.

فاصله جداسازی (separation distance) را محاسبه کنید

طول میله‌های پایانه هوا (air-termination rods) را محاسبه کنید

با ابزار DEHN Air-Termination Tool میتوانید طول میله‌های پایانه هوا را بسته به کلاس LPS مطابق با استاندارد IEC 62305-3 محاسبه کنید. ابعاد مناطق حفاظت شده بسته به ارتفاع میله پایانه هوا محاسبه می‌شود.

فاصله جداسازی (separation distance) را محاسبه کنید

طول الکترودهای زمین (earth electrodes) را محاسبه کنید

با DEHN Earthing Tool طول مورد نیاز الکترودهای زمین را با در نظر گرفتن نوع الکترود زمین و مقاومت خاک محاسبه می‌کنید.

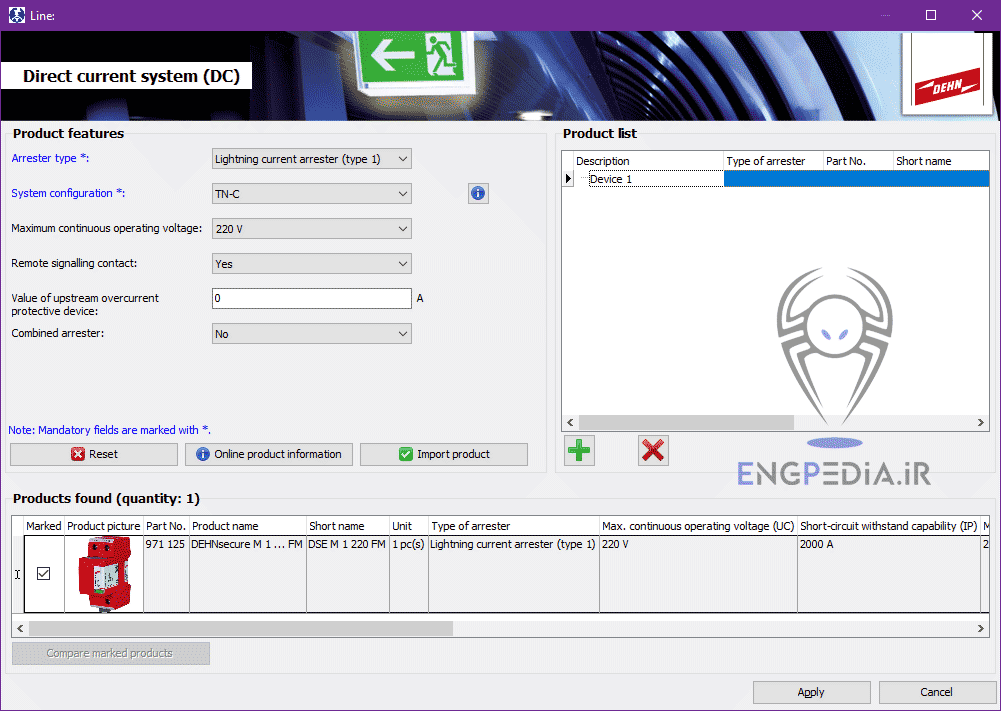

انتخاب و ابعاد دستگاه‌های محافظ ولتاژ

فاصله جداسازی (separation distance) را محاسبه کنید

بدون نیاز به دانش یا آموزش قبلی میتوانید دستگاه‌های محافظ ولتاژ انتخاب کنید.این راه سریع و آسان برای یافتن محصولات مناسب حفاظت از صاعقه و برق برای پروژه شما است.
