ELEK Cable High Voltage v7 آنالیز کابل‌های ولتاژ بالا

ELEK Cable High Voltage نرم افزاری برای طراحی، تحلیل حرارتی و الکتریکی کابل‌های قدرت تا سطوح ولتاژ بسیار بالا در پروژه‌های انتقال و توزیع است. این نرم افزار با پیاده‌سازی دقیق استانداردهای بین‌المللی IEC و IEEE، محاسبات پیچیده ظرفیت جریان، افت ولتاژ، و پخش حرارتی را در شرایط نصب زمینی، کانالی، تونلی یا هوایی انجام می‌دهد. هسته محاسباتی برنامه از الگوریتم‌های تحلیلی و روش اجزای محدود دوبعدی استفاده می‌کند تا توزیع دما، اثرات بارگذاری متناوب و شرایط اضطراری را با دقت بالا شبیه‌سازی کند. همچنین امکان مدل‌سازی کابل‌های تک‌مداره یا چندمداره با آرایش‌های گروهی و مسیرهای پیچیده، شامل تونل‌های تهویه‌دار و جِی-تیوب، به‌صورت کامل فراهم است.

این نرم افزار به مهندسان اجازه می‌دهد ساختار کابل سفارشی را از سطح هادی و عایق تا زره و شیلد تعریف کرده و رفتار حرارتی و الکترومغناطیسی را با تغییر پارامترهای محیطی مانند دمای خاک، رطوبت و ضریب هدایت حرارتی بهینه‌سازی کنند. ELEK Cable High Voltage همچنین ابزارهای تحلیل اتصال کوتاه، بررسی اثر میدان مغناطیسی بر تجهیزات مجاور و محاسبه بارگذاری اضطراری کوتاه‌مدت را در یک محیط یکپارچه ارائه می‌دهد. خروجی‌های دقیق شامل نمودارهای حرارتی، پروفایل دمایی، و گزارش‌های استاندارد برای مستندسازی پروژه‌های انتقال و توزیع نیرو قابل استخراج در قالب PDF و Excel هستند و به تصمیم‌گیری در طراحی شبکه‌های قدرت ولتاژ بالا کمک می‌کنند.

قابلیت‌های نرم افزار ELEK Cable High Voltage

• محاسبه ظرفیت جریان کابل (Current Capacity Calculation): تعیین ظرفیت حرارتی و جریان مجاز کابل‌های LV تا 500 kV بر اساس استانداردهای IEC 60287 و IEC 60853-2 برای شرایط نصب مختلف.

• مدل‌سازی ساختار کابل (Custom Cable Modeling): ایجاد کابل سفارشی با انتخاب نوع هادی، عایق، زره و شیلد مطابق دیتاشیت تولیدکننده برای تحلیل دقیق حرارتی و الکتریکی.

• تحلیل افت ولتاژ و تلفات توان (Voltage Drop & Power Loss Analysis): شبیه‌سازی دقیق افت ولتاژ و تلفات انرژی در کابل‌های طولانی یا مدارهای پر بار در سناریوهای AC و DC.

• بررسی خشک شدن خاک (Soil Dry-out Simulation): محاسبه تأثیر تغییرات رطوبت خاک اطراف کابل‌های مدفون بر ظرفیت حرارتی و جریان مجاز.

• محاسبه جریان اضطراری و دوره‌ای (Emergency & Cyclic Rating): تعیین ظرفیت تحمل بارگذاری موقت و بارگذاری متناوب برای کابل‌های قدرت در شرایط گذرا.

• تحلیل اتصال کوتاه کابل (Short-Circuit Rating): محاسبه اثرات حرارتی و مکانیکی جریان اتصال کوتاه روی اجزای فلزی کابل بر اساس استاندارد IEC.

• روش اجزای محدود دوبعدی (2D Finite Element Thermal Analysis): تحلیل حرارتی دقیق کابل‌های مدفون و گروهی با مدل‌سازی دو‌بعدی میدان حرارتی.

• مدل‌سازی میدان مغناطیسی (Magnetic Field Evaluation): ارزیابی چگالی میدان مغناطیسی اطراف کابل‌های زیرزمینی یا هوایی جهت رعایت الزامات ایمنی الکترومغناطیسی.

• پشتیبانی نصب چندمداره و مسیرهای پیچیده (Multi-Circuit & Complex Routing): طراحی و شبیه‌سازی کابل‌های عبوری از تونل، تره، جِی-تیوب و مسیرهای عمودی با تهویه یا بدون تهویه.

کاربردهای تخصصی در صنعت

• اندازه‌گیری و انتخاب جریان مجاز کابل‌ها در پروژه‌های انتقال و توزیع برق ولتاژ بالا

• طراحی کابل برای مسیرهای نصب مدفون در زمین، داکت‌ها، تره، تونل یا نصب دریایی و کنترل مشکلات حرارتی و خشک شدن خاک

• ارزیابی تاثیر جریان اتصال کوتاه بر اجزای فلزی کابل و تعیین شرایط مقاومت حرارتی ایمنی

• تحلیل میدان مغناطیسی اطراف خطوط کابل برای محافظت الکترومغناطیسی و اطمینان الکترومغناطیسی در تاسیسات حساس

• تهیه مستندات کامل محاسبات کابل شامل پروفایل حرارتی، گزارش‌های PDF و اکسل برای تأیید فنی و بررسی‌های بازرسی

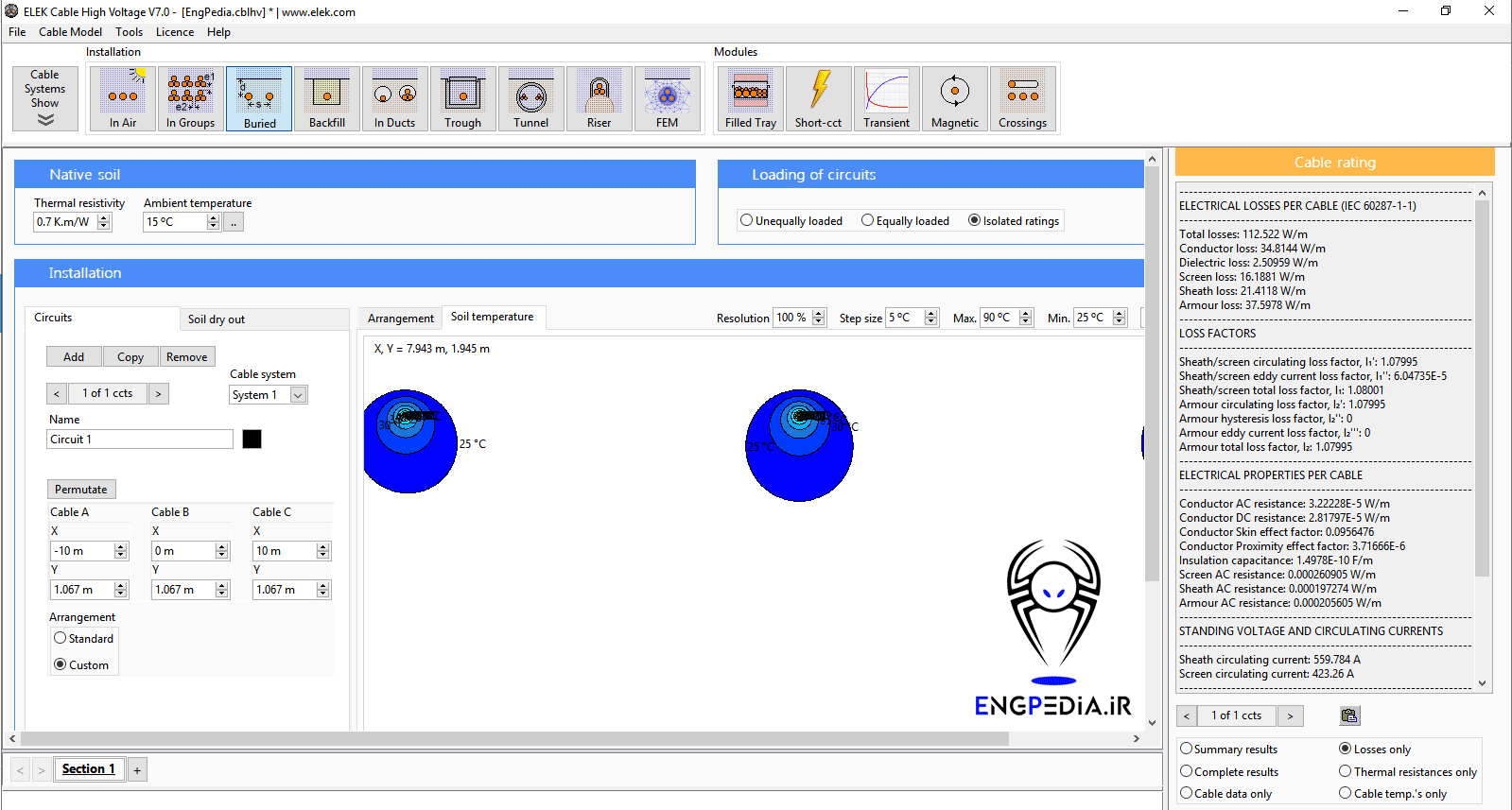

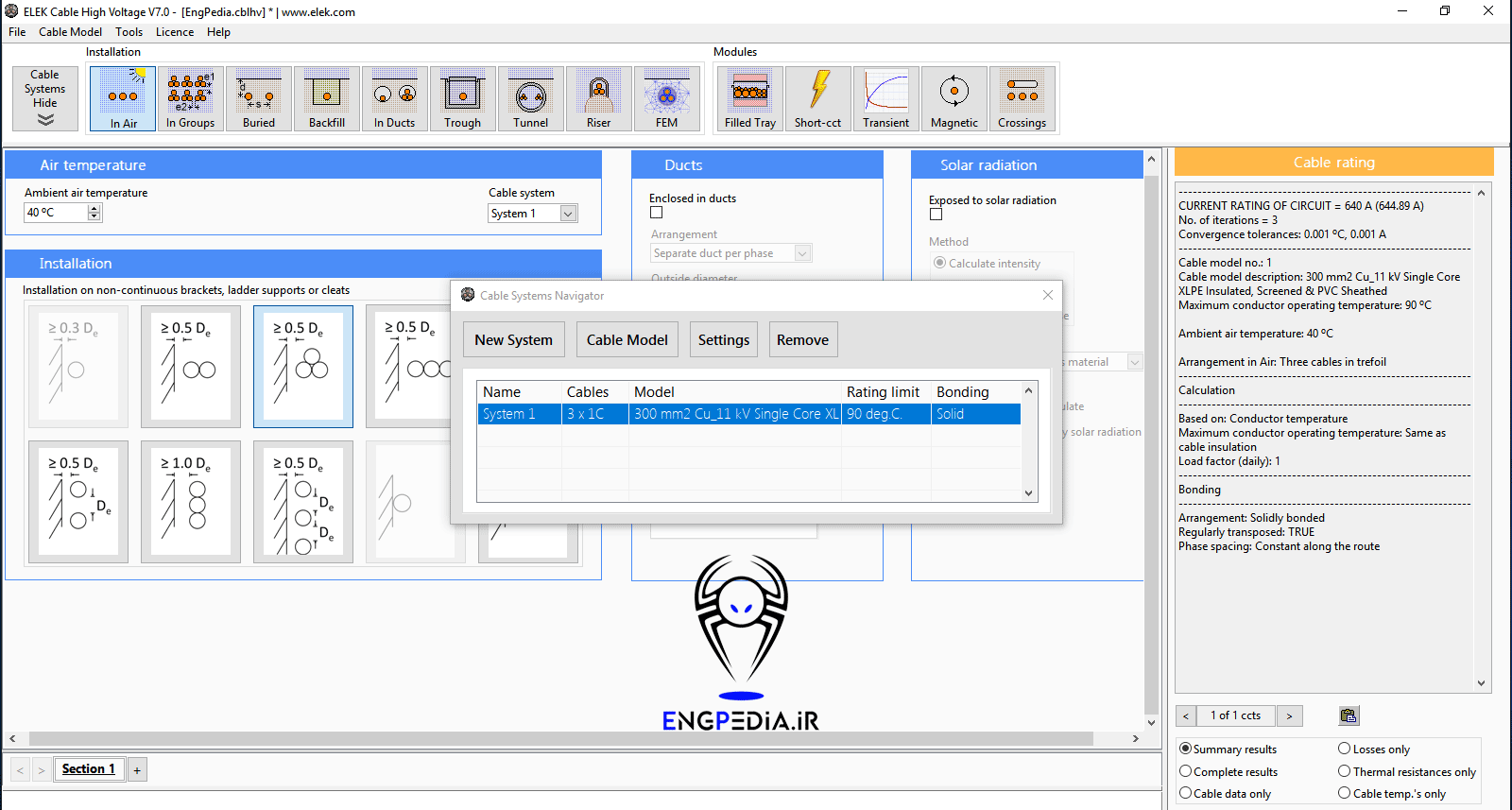

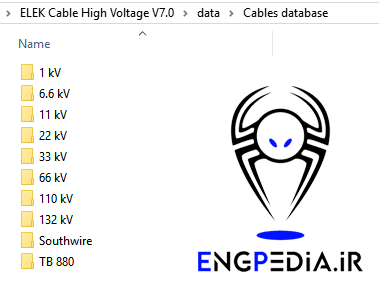

برای مشاهده اطلاعات کامل نرم افزار ELEK Cable HV جهت طراحی و آنالیز کابل‌های ولتاژ بالا به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
