PoligonSoft 2025 شبیه سازی فرآیند ریخته گری و پیش بینی عیوب

PoligonSoft یک نرم افزار تخصصی شبیه سازی ریخته گری فلزات است که برای تحلیل عددی فرآیند تولید قطعات ریختگی و شناسایی منشأ عیوب پیش از ساخت قالب و انجام ذوب آزمایشی توسعه یافته است. این نرم افزار با استفاده از روش اجزای محدود، رفتار مذاب، انتقال حرارت، انجماد، تشکیل تخلخل، تنش و تغییر شکل قطعه را در یک مدل محاسباتی بررسی می کند و امکان ارزیابی فناوری ریخته گری بر مبنای داده های عددی را فراهم می سازد.

در مرحله طراحی فناوری، PoligonSoft می تواند برای تعیین و اصلاح سیستم راهگاهی و تغذیه ای، محل و ابعاد رایزرها، شرایط بارریزی، زمان پرشدن، دمای مذاب و قالب و توالی انجماد استفاده شود. تحلیل جریان مذاب، نواحی مستعد پرنشدن و سردشدگی زودهنگام را مشخص می کند و تحلیل حرارتی نیز محل Hot Spot، حفره های انقباضی و ماکرو و میکروتخلخل را پیش بینی می کند. به این ترتیب، اصلاح فناوری قبل از ساخت ابزار و تولید قطعه آزمایشی انجام می شود.

قابلیت های PoligonSoft به ریخته گری ماسه ای محدود نیست و مدل های اختصاصی برای Investment Casting، Vacuum Casting، Die Casting، Lost-Foam Casting، Centrifugal Casting و Continuous Casting دارد. در ریخته گری دقیق، رفتار حرارتی پوسته سرامیکی و انتقال حرارت تابشی قابل بررسی است؛ در ریخته گری تحت خلأ، شرایط خلأ و تابش حرارتی وارد مدل می شود؛ در ریخته گری تحت فشار، جریان سریع مذاب و سیکل حرارتی قالب تحلیل می شود و در ریخته گری گریز از مرکز، اثر سرعت و محور دوران بر پرشدن و انجماد بررسی می شود.

این نرم افزار همچنین تحلیل عملیات حرارتی فولاد، تنش های پسماند، اعوجاج، ترک های گرم و سرد و تشکیل ماکروساختار را پوشش می دهد. ماژول Macrostructure با مدل سازی جوانه زنی و رشد دانه ها، ساختار ستونی و هم محور، گذار ستونی به هم محور و رشد رقابتی دانه ها را بررسی می کند و برای فرآیندهایی مانند انجماد جهت دار و تولید قطعات تک بلوری نیز کاربرد دارد. بنابراین PoligonSoft می تواند به عنوان ابزار مهندسی فناوری ریخته گری، از طراحی اولیه فرآیند تا تحلیل علت عیب و اصلاح پارامترهای تولید مورد استفاده قرار گیرد.

قابلیت های نرم افزار PoligonSoft

• شبیه سازی پرشدن قالب | Mold Filling Simulation
  محاسبه جریان مذاب، سرعت، فشار، دما و پیشروی جبهه مذاب برای شناسایی پرنشدن، سردشدگی زودهنگام و نواحی بحرانی جریان.
• تحلیل انجماد و انتقال حرارت | Solidification and Heat Transfer Analysis
  محاسبه میدان دما، تغییر فاز، نرخ انجماد و رفتار حرارتی قطعه و قالب برای کنترل توالی انجماد.

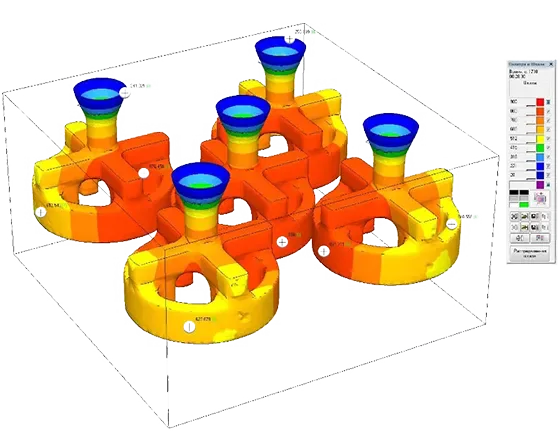

• پیش بینی تخلخل و حفره انقباضی | Porosity and Shrinkage Prediction
  شناسایی Hot Spot، حفره های انقباضی و ماکرو و میکروتخلخل و بررسی ارتباط آنها با طراحی سیستم تغذیه.
• طراحی و بهینه سازی سیستم راهگاهی و تغذیه | Gating and Feeding Optimization
  ارزیابی تعداد، محل و ابعاد راهگاه ها و تغذیه ها و بررسی تاثیر آنها بر پرشدن و انجماد قطعه.
• تحلیل تنش و تغییر شکل | Stress and Deformation Analysis
  محاسبه تنش های حرارتی، کرنش، تغییر شکل، تنش پسماند و احتمال ایجاد ترک های گرم و سرد.
• شبیه سازی ریخته گری تحت خلأ و تابش حرارتی | Vacuum and Radiation Casting Simulation
  مدل سازی پیش گرمایش، انتقال حرارت تابشی، پرشدن تحت خلأ و سردشدن قالب و قطعه در شرایط فرآیندی مختلف.
• شبیه سازی ریخته گری تحت فشار | Die Casting Simulation
  تحلیل جریان سریع مذاب، سیکل حرارتی قالب، انجماد، تخلخل، تنش پسماند و اعوجاج قطعه.
• شبیه سازی ریخته گری گریز از مرکز و پیوسته | Centrifugal and Continuous Casting Simulation
  تحلیل اثر دوران، سرعت کشش، قالب اولیه و نواحی خنک کاری بر پرشدن، انجماد و کیفیت محصول.
• شبیه سازی عملیات حرارتی | Heat Treatment Simulation
  پیش بینی تحول فاز، سختی، استحکام، تنش پسماند و اعوجاج در عملیات کوئنچ، تمپر، نرماله و آنیل.
• پیش بینی ماکروساختار و رشد دانه | Macrostructure and Grain Growth Prediction
  مدل سازی جوانه زنی، رشد دانه، ساختار ستونی و هم محور، گذار ستونی به هم محور و ساختارهای جهت دار.

ماژول ها و افزونه های مهم PoligonSoft

• ماژول Mesh Generator
  تبدیل مدل CAD به شبکه اجزای محدود چهاروجهی و آماده سازی هندسه برای تحلیل های ریخته گری.
• ماژول Simulation Setup
  تعریف مواد، شرایط مرزی، پارامترهای اولیه، قالب، فرآیند و تنظیمات مورد نیاز برای اجرای تحلیل.
• ماژول Euler
  حل هیدرودینامیکی جریان مذاب و پرشدن قالب و محاسبه میدان سرعت، دما، فشار و کسر جامد.
• ماژول Fourier
  تحلیل حرارتی، انجماد، سردشدن و تشکیل حفره های انقباضی و ماکرو و میکروتخلخل.
• ماژول Hooke
  محاسبه تنش، کرنش، تغییر شکل، تنش پسماند و احتمال ایجاد ترک های گرم و سرد با در نظر گرفتن تماس قطعه و قالب.
• ماژول Heat Treatment
  تحلیل عملیات حرارتی فولاد شامل کوئنچ، نرماله، آنیل و تمپر و پیش بینی ساختار و خواص مکانیکی.
• ماژول Macrostructure
  شبیه سازی جوانه زنی و رشد دانه ها، ساختار هم محور و ستونی، گذار ستونی به هم محور و انجماد جهت دار.
• ماژول Radiation
  تحلیل انتقال حرارت تابشی با در نظر گرفتن بازتاب، سایه اندازی، گسیلندگی و تبادل حرارتی سطوح.
• ماژول Centrifugal
  تحلیل پرشدن و انجماد در ریخته گری گریز از مرکز با تعریف محور، جهت و سرعت دوران قالب.
• ماژول Continuous Casting
  شبیه سازی ریخته گری پیوسته شامل ناحیه قالب، خنک کاری ثانویه و مسیر حرکت و خروج محصول.

کاربردهای تخصصی در صنایع

• صنایع فولاد و ریخته گری قطعات سنگین
  تحلیل انجماد، تغذیه، تخلخل، ترک و تنش در تولید قطعات فولادی، چدنی و آلیاژی با ابعاد بزرگ.
• صنایع خودروسازی و قطعه سازی
  بهینه سازی ریخته گری قطعات آلومینیومی و چدنی و کاهش ضایعات ناشی از تخلخل، پرنشدن، اعوجاج و ترک.
• صنایع نیروگاهی و تجهیزات انرژی
  تحلیل قطعات حساس حرارتی، ریخته گری دقیق، انجماد جهت دار و کنترل ساختار در قطعات توربین و تجهیزات نیروگاهی.
• صنایع نفت، گاز و پتروشیمی
  بهینه سازی فناوری تولید شیرآلات، پمپ ها، پروانه ها، تجهیزات فرآیندی و قطعات مقاوم به دما و خوردگی.
• صنایع ماشین سازی و تجهیزات صنعتی
  طراحی و اصلاح سیستم راهگاهی و تغذیه و بررسی عیوب ریختگی پیش از ساخت قالب و تولید سری آزمایشی.
• صنایع هوافضا و قطعات آلیاژی پیشرفته
  شبیه سازی ریخته گری دقیق، خلأ، انجماد جهت دار و تشکیل ساختار برای قطعات پیچیده و آلیاژهای ویژه.
