PROKON 5.3 2025 نرم افزار طراحی و تحلیل سازه

نرم افزار PROKON یک پلتفرم ماژولار برای طراحی و تحلیل عددی انواع سازه‌ها مانند قاب، پوسته، بتن، چوب، فولاد و ترکیب آنها است. هسته محاسباتی آن مبتنی بر روش‌های کلاسیک تحلیل ماتریسی و اجزای محدود (FEM) توسعه یافته است. ساختار نرم افزار از ده‌ها ماژول مستقل ولی یکپارچه تشکیل شده که قابلیت تبادل داده درون‌سیستمی دارند. پشتیبانی از کدهای طراحی بین‌المللی از جمله Eurocode، ACI، BS، AS و SANS باعث شده PROKON در پروژه‌های بین‌المللی و چندزبانه قابل استفاده باشد.

در محیط تحلیلی PROKON، ماژول SUMO برای مدل‌سازی و تحلیل سه‌بعدی قاب‌ها و سازه‌های پیچیده استفاده می‌شود. نتایج تحلیل‌ها به‌صورت مستقیم وارد ماژول‌های طراحی اعضای بتن مسلح، فولادی، مرکب، چوبی و بنایی می‌شوند. ابزارهای تخصصی برای تحلیل ژئوتکنیکی، طراحی پی، دیوار حائل، تحلیل برش پانچ، و طراحی اتصالات جوش و پیچ در محیط مستقل اما مرتبط در دسترس هستند. همچنین، PROKON از تبادل دوطرفه داده با نرم افزارهای BIM مانند Autodesk Revit پشتیبانی می‌کند و با ابزار Prodesk به‌راحتی با فرآیند مدل‌سازی اطلاعات ساختمان ادغام می‌شود.

امکانات مدلسازی اطلاعات ساختمان (BIM) از طریق ماژول Prodesk، امکان تبادل دوطرفه اطلاعات با نرم افزار Autodesk Revit را فراهم می‌سازد. همچنین ابزار Probar 2D برای تهیه نقشه‌های اجرایی و لیستوفر میلگرد با قابلیت خروجی به AutoCAD طراحی شده است. PROKON از نظر سرعت اجرا، سبک‌وزن بودن و نیاز سخت‌افزاری پایین شناخته می‌شود.

ماژول‌های نرم افزار PROKON

1. تحلیل سازه (Structural Analysis): شامل تحلیل قاب‌های سه‌بعدی، تحلیل اجزای محدود، تحلیل‌های دینامیکی، کمانش و تحلیل‌های زلزله
2. طراحی بتن (Concrete Design): طراحی تیرها، ستون‌ها، دال‌ها، دیوارهای حائل، پی‌ها و بررسی برش پانچ
3. طراحی فولاد (Steel Design): طراحی اعضای فولادی، اتصالات پیچ و جوش، صفحات پایه، تیرهای جرثقیل و اتصالات پیچیده
4. طراحی مرکب (Composite Design): طراحی تیرها و ستون‌های مرکب فولاد-بتن، شامل ستون‌های پرشده و محصورشده
5. طراحی چوب (Timber Design): تحلیل و طراحی اعضای چوبی و خرپاها
6. طراحی بنایی (Masonry Design): طراحی دیوارها و اعضای بنایی مسلح و غیرمسلح

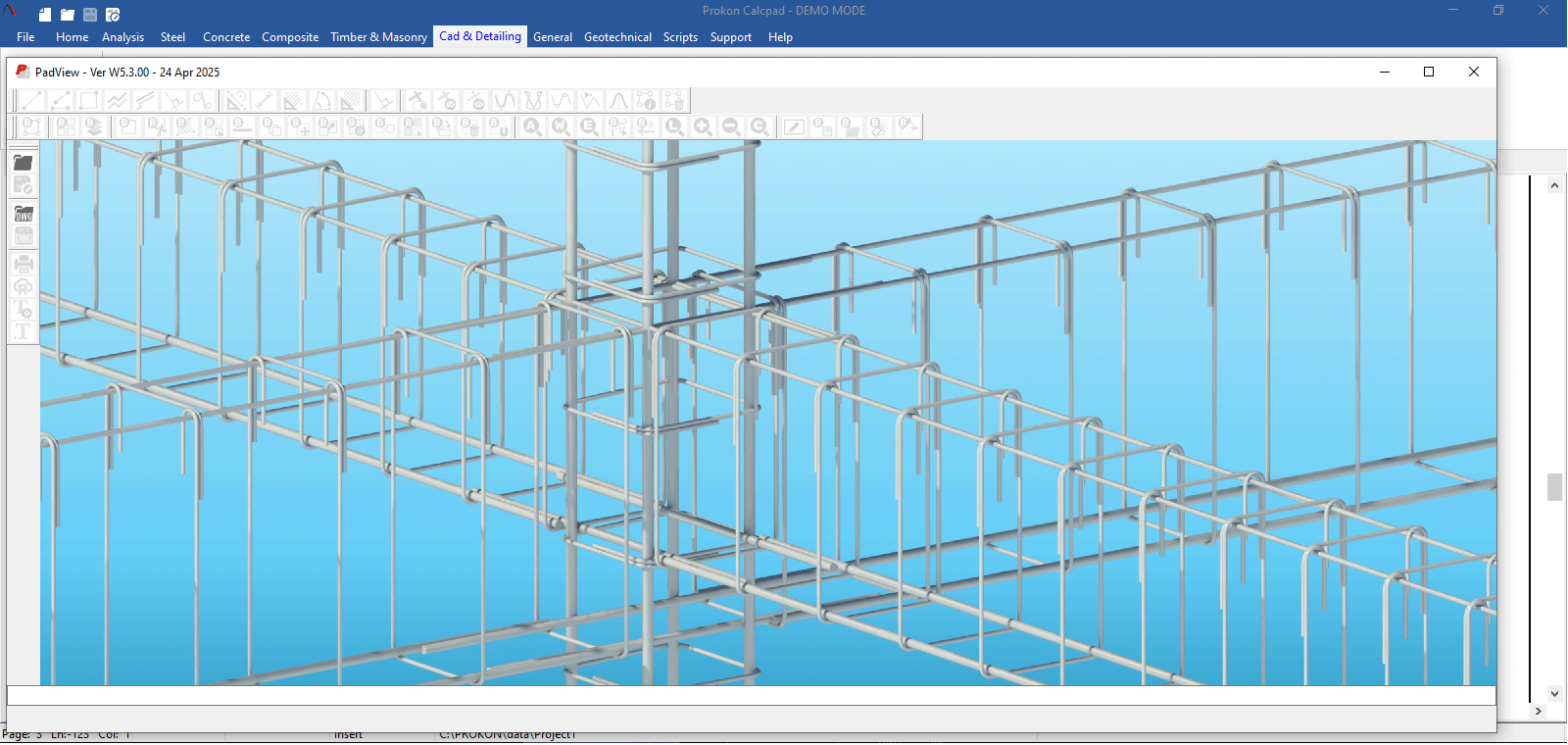

7. جزئیات میلگرد (Rebar Detailing): تهیه نقشه‌های اجرایی و لیستوفر میلگردها با ابزارهای Probar 2D
8. تحلیل ژئوتکنیکی (Geotechnical Analysis): تحلیل پایداری شیب‌ها، ظرفیت باربری پی‌ها و تحلیل گوه‌ای
9. مدل‌سازی اطلاعات ساختمان (BIM): ماژول Prodesk برای ارتباط دوطرفه با Autodesk Revit و مدل‌سازی سه‌بعدی با SUMO
10. محاسبه خواص مقطع (Section Properties): محاسبه خواص خمشی و پیچشی مقاطع مختلف

برای مشاهده اطلاعات کامل نرم افزار PROKON جهت طراحی و تحلیل عددی انواع سازه‌ها مانند قاب، پوسته، بتن، چوب و فولاد به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
