Strand7 R31 تحلیل اجزای محدود سازه و تجهیزات صنعتی

نرم افزار Strand7 یک نرم افزار تخصصی تحلیل اجزای محدود (FEA) است و برای مدل سازی، تحلیل و ارزیابی رفتار سازه ها و قطعات مهندسی تحت شرایط مختلف بارگذاری مورد استفاده قرار می گیرد. این نرم افزار یک محیط یکپارچه برای پیش پردازش، حل عددی و پس پردازش فراهم می کند و می تواند مدل های مبتنی بر المان های تیر، پوسته و حجمی را برای تحلیل های مهندسی بررسی کند.

این نرم افزار برای تحلیل رفتار سازه ای در شرایط استاتیکی، کمانش، ارتعاشات، دینامیک، انتقال حرارت و مسائل غیرخطی طراحی شده و مجموعه متنوعی از حلگرهای عددی را در اختیار مهندس قرار می دهد. Strand7 همچنین امکان تعریف مواد ایزوتروپیک، ارتوتروپیک، آنیزوتروپیک، لمینیت، لاستیک، خاک و مدل های کاربرتعریف شده را فراهم می کند و می توان رفتار غیرخطی ماده را نیز با روابط تنش-کرنش یا نیرو-جابجایی مدل کرد.

یکی از کاربردهای اصلی Strand7 در تحلیل سازه های مهندسی تحت بارگذاری های استاتیکی و دینامیکی است و در فرآیند ارزیابی تنش، تغییر شکل، واکنش تکیه گاهی، فرکانس های طبیعی و پایداری سازه مورد استفاده قرار می گیرد. حلگرهای کمانش خطی، تحلیل استاتیکی غیرخطی و تحلیل های دینامیکی خطی و غیرخطی امکان بررسی رفتار سازه را از حالت بارگذاری اولیه تا شرایط پیچیده تر فراهم می کنند.

این نرم افزار همچنین فرآیند وارد کردن هندسه CAD، پاک سازی و آماده سازی هندسه، تولید خودکار مش، کنترل کیفیت مش و پردازش نتایج را پوشش می دهد و اطلاعات مورد نیاز برای ارزیابی مهندسی مدل را در قالب کانتورهای تنش و کرنش، جابجایی، واکنش ها، نمودارهای XY و گزارش های عددی در اختیار فرآیند طراحی و تحلیل قرار می دهد. Strand7 از فرمت هایی مانند STEP، IGES، ACIS، DXF و تعدادی از فرمت های مدل های FEA مانند NASTRAN، ANSYS، SAP2000 و STAAD-Pro نیز پشتیبانی می کند.

قابلیت‌های نرم افزار Strand7

• تحلیل استاتیکی خطی | Linear Static Analysis
  تحلیل تغییر شکل، تنش، کرنش و واکنش های سازه تحت بارگذاری های استاتیکی خطی و بررسی پاسخ مدل در مجموعه های مختلف بار و قیود. Strand7 امکان تعریف ترکیب های متعدد بار و استخراج نتایج برای گروه ها و بخش های مختلف مدل را نیز فراهم می کند.
• تحلیل استاتیکی غیرخطی | Nonlinear Static Analysis
  بررسی رفتار سازه در حضور غیرخطی های هندسی، مصالح و شرایط مرزی با استفاده از روش های تکراری و گام های بارگذاری. این قابلیت برای تحلیل تغییر شکل های بزرگ، رفتار غیرخطی ماده و بررسی روند نزدیک شدن سازه به ناپایداری کاربرد دارد.
• تحلیل کمانش | Buckling Analysis
  محاسبه و ارزیابی پایداری سازه در برابر کمانش و شناسایی شرایطی که در آنها افزایش بار می تواند موجب از دست رفتن پایداری شود. امکان ترکیب تحلیل کمانش با نتایج تحلیل های غیرخطی نیز برای بررسی دقیق تر رفتار پس از ناپایداری وجود دارد.

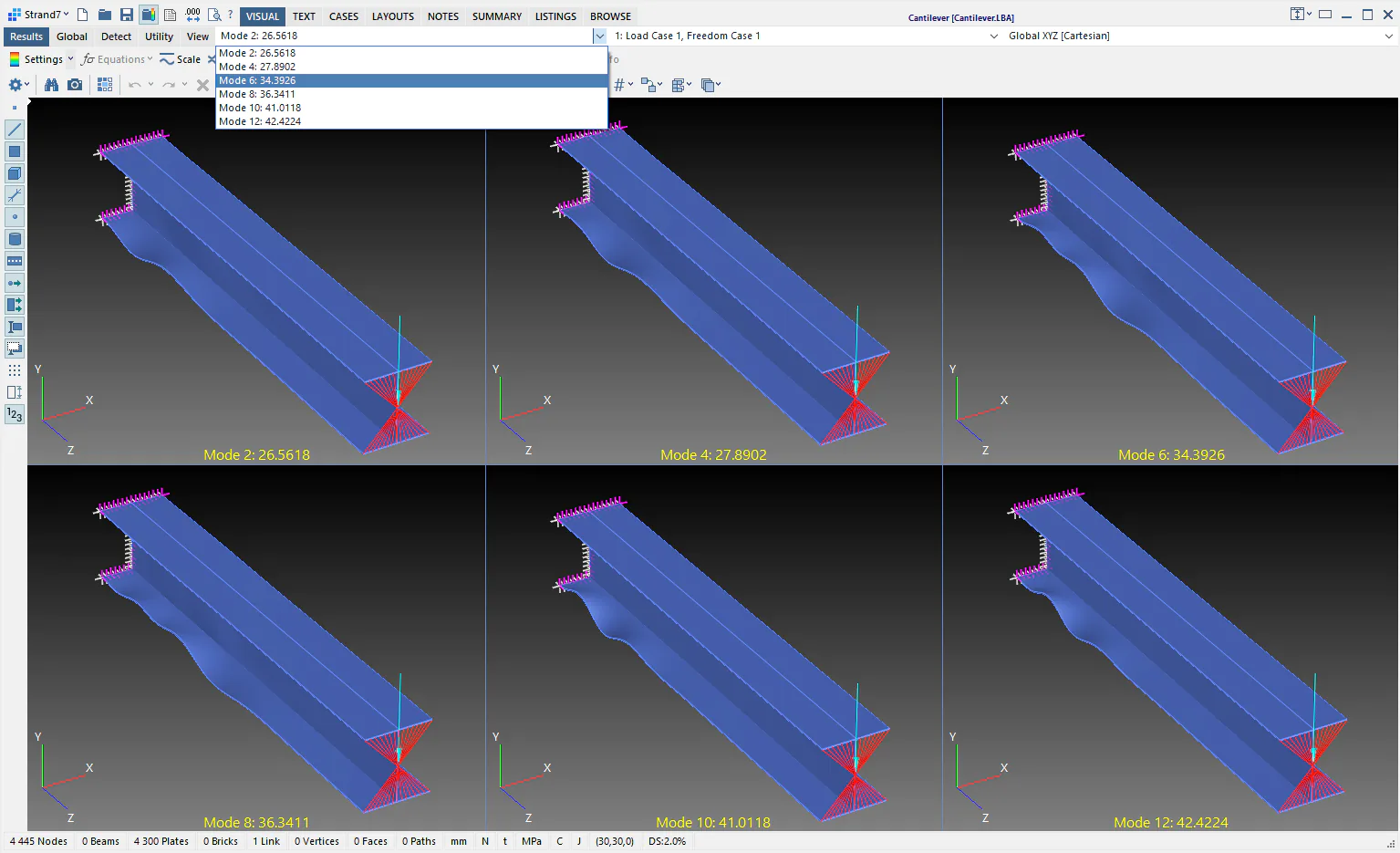

• تحلیل فرکانس طبیعی | Natural Frequency Analysis
  استخراج فرکانس های طبیعی و شکل مودهای ارتعاشی سازه برای ارزیابی رفتار دینامیکی و شناسایی محدوده های فرکانسی حساس. نتایج این تحلیل می تواند به عنوان پایه تحلیل های پاسخ هارمونیک و طیفی نیز استفاده شود.
• تحلیل دینامیکی گذرا | Transient Dynamic Analysis
  بررسی پاسخ سازه در برابر بارگذاری های متغیر با زمان و استخراج جابجایی، تنش، کرنش و واکنش ها در طول فرآیند زمانی. Strand7 هم حلگر دینامیکی گذرای خطی و هم غیرخطی را ارائه می کند و امکان تعریف گام زمانی و شرایط بارگذاری متغیر را فراهم می سازد.
• تحلیل پاسخ هارمونیک و طیفی | Harmonic and Spectral Response Analysis
  ارزیابی پاسخ سازه در برابر تحریک های وابسته به فرکانس و بارگذاری های تصادفی یا طیفی. تحلیل طیفی می تواند برای Response Spectrum و Power Spectral Density مورد استفاده قرار گیرد و ترکیب پاسخ مودها با روش هایی مانند SRSS و CQC را پشتیبانی می کند.
• تحلیل انتقال حرارت | Heat Transfer Analysis
  مدل سازی انتقال حرارت پایا و گذرا و بررسی توزیع دما در مدل. این قابلیت امکان تعریف شار حرارتی، جابه جایی، تابش و منابع حرارتی را برای المان های مختلف فراهم می کند و برای بررسی اثرات حرارتی در کنار رفتار سازه ای کاربرد دارد.

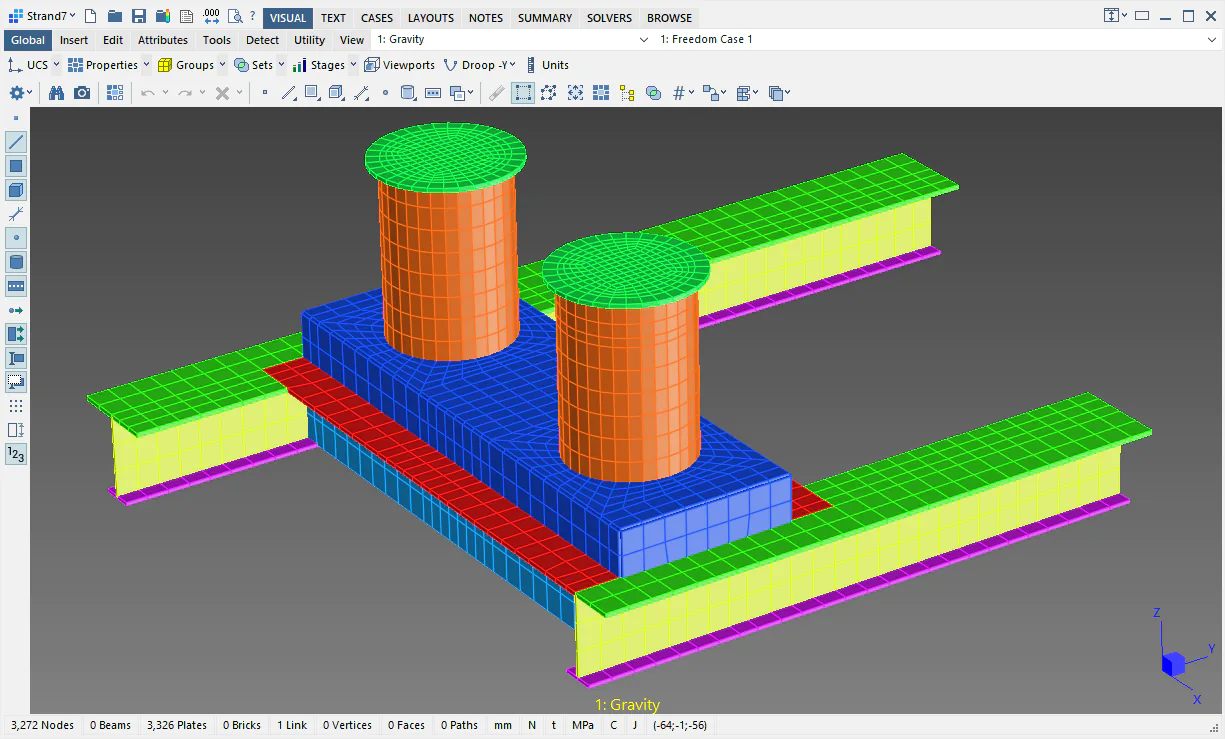

• تولید خودکار مش | Automatic Meshing
  تولید مش اجزای محدود از هندسه دوبعدی و سه بعدی و آماده سازی سریع مدل های پیچیده برای تحلیل. Strand7 ابزارهایی برای پاک سازی، ترمیم و ساده سازی هندسه پیش از مش بندی دارد تا کیفیت مدل نهایی برای حل عددی افزایش یابد.
• کنترل کیفیت مش | Mesh Verification
  بررسی کیفیت المان ها با استفاده از پارامترهایی مانند نسبت ابعادی، حجم و زوایای داخلی و شناسایی المان های کشیده، فروپاشیده یا دارای اعوجاج هندسی. این قابلیت برای جلوگیری از ایجاد خطاهای عددی ناشی از مش نامناسب در فرآیند تحلیل اهمیت دارد.
• پس پردازش و ارزیابی نتایج | Results Post-Processing
  نمایش و استخراج نتایج تحلیل در قالب کانتورهای تنش و کرنش، جابجایی، واکنش، نمودارهای XY، جداول عددی و Envelope نتایج. کاربر می تواند نتایج را بر اساس گروه، ویژگی، ناحیه یا مقدار مشخص فیلتر و برای گزارش مهندسی استخراج کند.

کاربردهای تخصصی در صنایع

• طراحی و تحلیل سازه های فولادی
  برای مدل سازی قاب ها، اتصالات، اعضای تیر و سازه های فولادی و ارزیابی تنش، تغییر شکل، پایداری و کمانش تحت ترکیب های مختلف بارگذاری مورد استفاده قرار می گیرد.
• ماشین آلات و تجهیزات صنعتی
  برای تحلیل شاسی ماشین آلات، فریم های نگهدارنده، قطعات مکانیکی و مجموعه های تحت بارگذاری استاتیکی و دینامیکی و بررسی نقاط تمرکز تنش و تغییر شکل استفاده می شود.
• سازه های دریایی و فراساحلی
  برای مدل سازی سازه های فولادی، اعضای لوله ای، تجهیزات نگهدارنده و سازه های تحت بارهای عملیاتی و محیطی و بررسی پاسخ استاتیکی، دینامیکی و پایداری کاربرد دارد.
• مهندسی عمران و پل ها
  برای تحلیل مدل های اجزای محدود پل ها، سازه های فولادی و بتنی و اجزای سازه ای تحت بارهای مختلف و همچنین بررسی ارتعاشات، کمانش و رفتار غیرخطی مورد استفاده قرار می گیرد. در مستندات Strand7 نمونه هایی از تحلیل سازه های بتنی مسلح و رفتار اتصال ها نیز ارائه شده است.
• تحلیل خستگی و اتصالات مهندسی
  برای بررسی رفتار سازه ها و اتصالات تحت بارگذاری های چرخه ای و استخراج اطلاعات مورد نیاز برای ارزیابی عمر خستگی استفاده می شود. مستندات Strand7 نمونه تحلیل خستگی اتصال جوشی و روش های مرتبط با استانداردهای مهندسی مانند BS 7608 و EN 1993-1-9 را ارائه می کنند.
