SystemVue Virtual Test Bench (VTB) پلتفرمی برای شبیه‌سازی و ارزیابی عملکرد سیستم‌های مخابراتی، مایکروویو، راداری و RF در سطح سیستم است. این نرم افزار که محصول شرکت Keysight است، با هدف ایجاد پل بین طراحی تئوری، شبیه‌سازی سیستمی و اندازه‌گیری آزمایشگاهی توسعه یافته و امکان بررسی جامع عملکرد ماژول‌ها و تجهیزات تحت آزمون (DUT) را در محیطی مجازی و استاندارد فراهم می‌کند.

VTB با استفاده از بنچ‌های از پیش تنظیم‌شده (Pre-configured Test Benches) بر اساس استانداردهای بین‌المللی مانند 3GPP، IEEE، WiFi، 5G NR و NB-IoT، فرآیند اعتبارسنجی طراحی‌ها را به‌طور چشمگیری تسهیل می‌کند. این نرم افزار قادر است با شبیه‌سازی سیگنال‌های واقعی و انجام تحلیل‌های دقیق بر شاخص‌های کلیدی مانند EVM، BER، ACPR و Spectrum Mask، طراح را در ارزیابی کارایی کل زنجیره سیگنال یاری دهد.

یکی از نقاط قوت نرم افزار SystemVue Virtual Test Bench، یکپارچگی آن بانرم افزار های پیشرفته Keysight نظیر ADS، PathWave Design و GoldenGate است. این ادغام به مهندسان امکان می‌دهد تا از مرحله طراحی مدار تا ارزیابی سیستمی و تست مجازی در یک محیط منسجم و سازگار فعالیت کنند. همچنین این نرم افزار از داده‌های سخت‌افزاری و نتایج اندازه‌گیری واقعی نیز پشتیبانی می‌کند تا مدل‌های شبیه‌سازی‌شده با داده‌های عملی ترکیب شوند و خطاهای طراحی در مراحل اولیه شناسایی گردند.

به دلیل معماری باز و ماژولار خود، نرم افزار SystemVue Virtual Test Bench به‌ویژه برای مراکز تحقیقاتی و تیم‌های طراحی سیستم‌های پیچیده مخابراتی ارزشمند است. قابلیت ارتباط با ابزارهای آزمایشگاهی Keysight مانند Signal Analyzer و Vector Network Analyzer موجب می‌شود تا تست‌های مجازی با دقت بالا به تست‌های واقعی نزدیک شوند، که در نتیجه باعث کاهش هزینه، زمان توسعه و افزایش قابلیت اطمینان طراحی می‌شود.

SystemVue Virtual Test Bench

قابلیت‌های نرم افزار SystemVue Virtual Test Bench

شبیه‌سازی جامع سیستم‌های مخابراتی | Comprehensive Communication System Simulation
امکان شبیه‌سازی لینک‌های کامل RF و دیجیتال از سطح مدولاسیون تا لایه فیزیکی برای استانداردهایی مانند 5G, LTE, WLAN و NB-IoT.
تحلیل شاخص‌های عملکردی کلیدی | Key Performance Metrics Analysis
محاسبه دقیق EVM، BER، ACLR، Spectral Mask و سایر شاخص‌ها برای ارزیابی کیفیت سیگنال و عملکرد مدارات در شرایط مختلف.
بنچ‌بنچ‌های استانداردشده برای فناوری‌های مختلف | Standardized Test Benches
دسترسی به مجموعه‌ای از محیط‌های تست آماده برای فناوری‌های 3GPP، IEEE 802.11، WiMAX، Bluetooth و رادارهایجدید و صنعتی.
همبستگی طراحی مدار و سیستم | Circuit-System Co-Simulation
اتصال مستقیم میان ماژول‌های طراحی مدار در ADS با مدل‌های سیستم در SystemVue جهت تحلیل هم‌زمان و بهینه‌سازی عملکرد کل زنجیره سیگنال.
مدیریت DUT و جریان کاری خودکار | Automated DUT Workflow
امکان تنظیم خودکار ورودی، خروجی و پارامترهای عملکردی دستگاه تحت آزمون (DUT) برای تست سریع‌تر و دقیق‌تر.
پشتیبانی از مدل‌های سخت‌افزاری Keysight | Keysight Hardware Integration
اتصال به تجهیزات آزمایشگاهی Keysight نظیر Signal Generator، Oscilloscope و Spectrum Analyzer برای تست ترکیبی مجازی و واقعی.
تحلیل اثرات غیرخطی و اعوجاج | Nonlinear and Distortion Analysis
مدل‌سازی دقیق اثرات اعوجاج هارمونیکی، IMD و P1dB برای ارزیابی عملکرد تقویت‌کننده‌ها و فیلترها در محیط واقعی.
پشتیبانی از فناوری‌های چنداستاندارد | Multi-Standard Simulation Environment
امکان مقایسه و تحلیل هم‌زمان چند استاندارد مخابراتی در یک پروژه برای بهینه‌سازی طراحی‌های چندحالته (Multimode).
محیط گرافیکی و آنالیز طیفی پیشرفته | Advanced Spectrum and Time Domain Visualization
نمایش دقیق طیف توان، چگالی سیگنال، حوزه زمان و فاز با ابزارهای تعاملی و قابل تنظیم برای تحلیل سریع و دقیق‌تر.
ادغام با جریان طراحی Keysight PathWave | PathWave Workflow Integration
یکپارچگی کامل با پلتفرم PathWave جهت هماهنگی بین شبیه‌سازی، تحلیل و تست فیزیکی در یک جریان کاری یکتا و هماهنگ.

کاربردهای تخصصی در صنعت

صنعت مخابرات: برای طراحی، شبیه‌سازی و تست مجازی ایستگاه‌های پایه 5G، سیستم‌های Massive MIMO، فیلترهای RF و ماژول‌های موج‌بر.
صنعت الکترونیک و RF: برای تحلیل عملکرد تقویت‌کننده‌های توان، مدولاتورها و مبدل‌های فرکانس با ارزیابی شاخص‌های واقعی مانند EVM و ACPR.
صنعت خودرو و ارتباطات هوشمند (V2X): برای ارزیابی ارتباط خودرو با زیرساخت (V2I) و خودرو با خودرو (V2V) و اطمینان از کیفیت لینک‌های بی‌سیم.
صنعت هوافضا: برای شبیه‌سازی و ارزیابی سیستم‌های راداری و سیستم‌های جهت‌یابی الکترونیکی پیشرفته.
تحقیق و توسعه آکادمیک: برای توسعه الگوریتم‌های جدید مدولاسیون، پردازش سیگنال، تشخیص خطا و آموزش مفاهیم RF و سیستم‌های بی‌سیم پیشرفته.

ماژول SystemVue Virtual Test Bench (VTB) به‌صورت کامل در محیط Keysight ADS (Advanced Design System) اجرا می‌شود و از طریق یکپارچگی مستقیم با آن، امکان انتقال مدل‌ها، پارامترها و نتایج شبیه‌سازی بین طراحی مدار و تحلیل سیستمی را فراهم می‌کند.

بیشتر بخوانید: نرم افزار Keysight PathWave Vector Signal Analysis تحلیل سیگنال

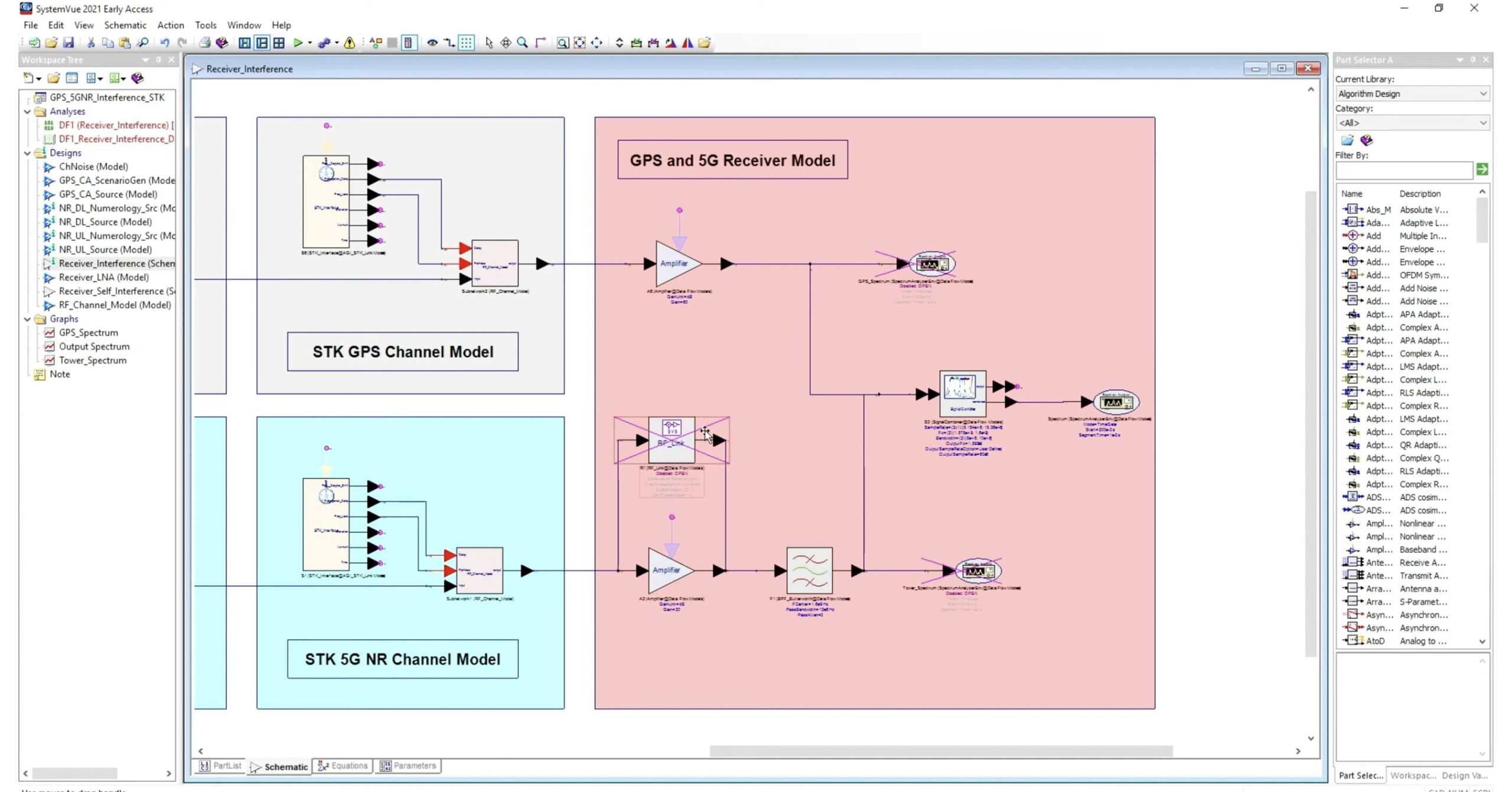

برای مشاهده اطلاعات کامل نرم افزار SystemVue Virtual Test Bench جهت شبیه‌سازی سیستم‌های مخابراتی به اینجا مراجعه کنید. در ادامه تعدادی عکس از محیط این نرم افزار نشان خواهیم داد.
