Ansys TETK 2026 طراحی، اجرا و ارزیابی آزمون های ماموریتی

نرم افزار Ansys TETK مخفف Test and Evaluation Tool Kit، مجموعه ابزارهای تخصصی شرکت Ansys برای طراحی آزمون، پایش اجرای آزمایش و تحلیل نتایج پس از آزمون است. این ابزار در کنار نرم افزار Ansys STK استفاده میشود و امکان ارزیابی عملکرد سامانه های پیچیده را در سناریوهای واقعی یا شبیه سازی شده فراهم میکند. TETK به مهندسان کمک میکند تا برنامه آزمون را پیش از اجرا بررسی کنند، وضعیت تجهیزات و اهداف آزمون را حین اجرا پایش کنند و نتایج اندازه گیری شده را با معیارهای عملکرد مقایسه کنند.

یکی از قابلیت های مهم Ansys TETK، ترکیب داده های شبیه سازی STK با اطلاعات واقعی به دست آمده از سامانه های پروازی، حسگرها، محموله ها، لینک های ارتباطی و تجهیزات اندازه گیری است. این داده ها در یک محیط زمانی و مکانی مشترک قرار میگیرند تا ارتباط میان موقعیت تجهیزات، مسیر حرکت، وضعیت سامانه ها و نتایج اندازه گیری قابل بررسی باشد. چنین رویکردی برای آزمون سامانه هایی که عملکرد آنها به زمان، موقعیت، هندسه ماموریت و شرایط محیطی وابسته است، اهمیت زیادی دارد.

Ansys TETK از مرحله برنامه ریزی آزمون تا اجرای ماموریت و تحلیل پس از آزمون کاربرد دارد. پیش از آزمایش میتوان هندسه آزمون، توالی نقاط آزمایش، روابط زمانی و مکانی تجهیزات و معیارهای عملکرد را بررسی کرد. حین اجرا، دستیابی به نقاط آزمون و انطباق داده های دریافتی با برنامه قابل پایش است؛ پس از پایان نیز میتوان داده ها را بازپخش کرد، عملکرد واقعی را با نتایج پیش بینی شده مقایسه کرد و علل انحراف یا شکست آزمون را بررسی نمود.

این نرم افزار برای ارزیابی سامانه های هوافضایی، ماهواره ای، دریایی و زمینی طراحی شده است. TETK با استفاده از نمودارها، گزارش ها، نمایش های سه بعدی و تحلیل داده های زمانی، به کاهش تکرار آزمون های پرهزینه و شناسایی زودهنگام مشکلات عملکردی کمک میکند. قابلیت های آن به مجوز STK Enterprise وابسته است و برای استفاده از محیط تحلیلی و مدل های ماموریتی، به نصب و مجوزهای سازگار STK نیز نیاز دارد.

قابلیت های نرم افزار Ansys TETK

• طراحی و اعتبارسنجی برنامه آزمون | Test Plan Design and Validation
  تعریف نقاط آزمون، شرایط موردنیاز، توالی اجرا و روابط زمانی و مکانی میان تجهیزات. سناریوها پیش از اجرای واقعی بررسی میشوند تا نقاط نامعتبر یا محدودیت های هندسی شناسایی شوند.
• شبیه سازی هندسه آزمون | Test Geometry Simulation

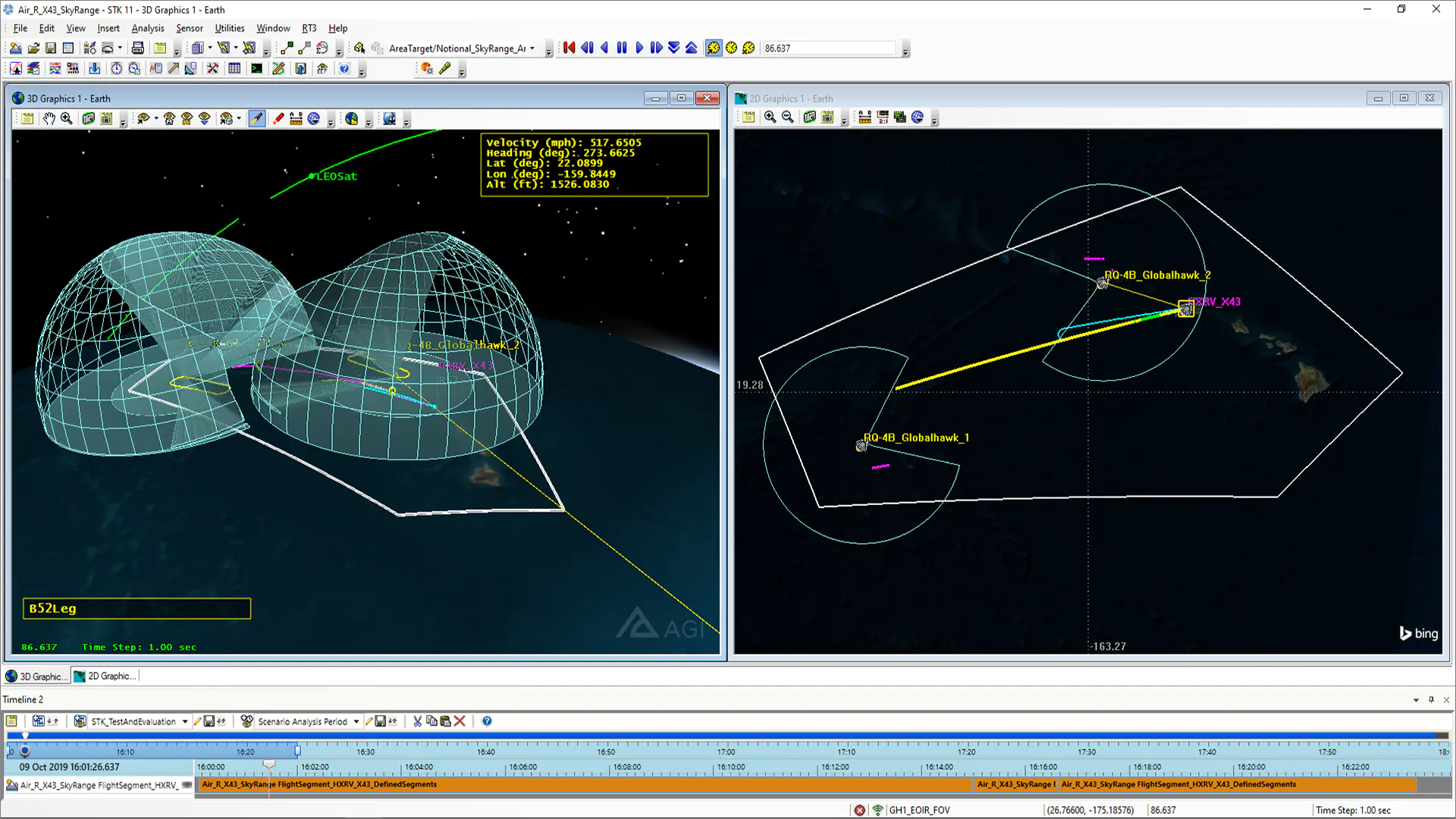

  استفاده از مدل های STK برای شبیه سازی مسیر حرکت هواپیما، ماهواره، وسیله دریایی، هدف زمینی و تجهیزات ثابت. تحلیل خط دید، پوشش حسگر و موقعیت نسبی تجهیزات برای تعیین شرایط مناسب آزمون انجام میشود.
• ادغام داده های شبیه سازی و اندازه گیری | Simulation and Measurement Data Fusion
  ترکیب داده های تولیدشده در STK با اطلاعات ثبت شده توسط سامانه های واقعی، حسگرهای محدوده آزمون، لینک های داده و تجهیزات ماموریتی. این قابلیت امکان تحلیل همزمان پیش بینی ها و مشاهدات را فراهم میکند.
• ورود داده های خارجی | External Data Import
  وارد کردن داده های اختصاصی پروژه و نگاشت پارامترهای ثبت شده به ساختارهای موردنیاز TETK. داده های موقعیت، زمان، وضعیت سامانه و اندازه گیری های عملکردی میتوانند در کنار نتایج شبیه سازی بررسی شوند.
• پایش اجرای آزمون | Test Execution Monitoring
  بررسی پیشرفت آزمون و وضعیت دستیابی به نقاط تعیین شده در حین اجرا. این قابلیت به تیم آزمون کمک میکند تا در صورت مشاهده انحراف یا تغییر شرایط، درباره ادامه یا اصلاح برنامه تصمیم بگیرد.
• مقایسه مسیر واقعی با مسیر مرجع | Track-to-Truth Comparison
  مقایسه مسیر و موقعیت ثبت شده با مسیر مرجع یا مقدار موردانتظار برای ارزیابی عملکرد ردیابی و ناوبری. اختلاف زمانی، مکانی و پارامتری میتواند برای بررسی دقت سامانه و شناسایی خطاها استفاده شود.
• ارزیابی معیارهای عملکرد | Measures of Performance Assessment
  محاسبه و بررسی معیارهای عملکرد و اثربخشی تعریف شده برای آزمون. نتایج میتوانند بر اساس محدودیت های هندسی، پارامتری و فیزیکی ارزیابی شوند تا مشخص شود سامانه به الزامات تعیین شده رسیده است یا خیر.
• بازپخش و تحلیل پس از آزمون | Post-Test Playback and Analysis
  بازپخش رویدادها بر اساس زمان و موقعیت و بررسی ارتباط میان داده های ثبت شده. این روش برای شناسایی علت رخدادهای غیرمنتظره، بررسی نقاط ناموفق و تحلیل عملکرد سامانه در طول ماموریت کاربرد دارد.
• تولید نمودار، گزارش و نمایش سه بعدی | Reports, Graphs and 3D Visualization
  ارائه نتایج آزمون در قالب نمودارهای زمانی، گزارش های تحلیلی و نمایش های سه بعدی وابسته به زمان. امکان نمایش اطلاعات در بستر سناریوی ماموریت، درک ارتباط میان داده ها و شرایط آزمون را آسان تر میکند.
• بازبرنامه ریزی آزمون | Test Replanning
  استفاده از اطلاعات به دست آمده حین اجرا برای اصلاح توالی نقاط آزمون یا تصمیم گیری درباره تکرار نقاط ناموفق. این قابلیت میتواند از موکول شدن تمام اصلاحات به پایان آزمون و اجرای مجدد کل توالی جلوگیری کند.

ابزارها و اجزای اصلی Ansys TETK در محیط STK

• Data Mappings
  تعریف نگاشت میان فیلدهای داده های خارجی و پارامترهای قابل استفاده در TETK. این ابزار برای وارد کردن مجموعه داده های اختصاصی و یکسان سازی ساختار اطلاعات در سناریوهای آزمون به کار میرود.
• Ownship Data Sources
  تعریف منابع اطلاعات مربوط به سکوی اصلی آزمون، مانند موقعیت، مسیر حرکت و وضعیت وسیله. این اطلاعات میتوانند با مسیر شبیه سازی شده در STK مقایسه شوند.
• TSPI Data Processing
  استفاده از اطلاعات زمان، موقعیت و وضعیت (Time-Space-Position Information) برای تحلیل حرکت تجهیزات و ارزیابی مسیرهای ثبت شده در جریان آزمون.
• Test Point and Flight Segment Analysis
  تعریف و بررسی نقاط آزمون و قطعه های مسیر پروازی یا حرکتی برای ارزیابی شرایط موردنیاز در هر بخش از برنامه. این ابزار به بررسی دستیابی به نقاط موردنظر در زمان و موقعیت مناسب کمک میکند.
• Associated Objects and External Sources
  اتصال داده های مرتبط با اهداف، تجهیزات و منابع اندازه گیری به اشیای موجود در سناریوی STK. این ساختار، تحلیل اطلاعات چند منبع را در یک چارچوب ماموریتی مشترک امکان پذیر میکند.
• Quick-Look Analysis
  بررسی سریع داده های آزمون و تولید خروجی های اولیه برای تصمیم گیری عملیاتی. این تحلیل برای تشخیص زودهنگام ناهنجاری ها و تعیین نیاز به بررسی بیشتر کاربرد دارد.
• Time-Dependent Graphs and 3D Displays
  نمایش همزمان داده های عددی و وضعیت مکانی تجهیزات در طول زمان. این قابلیت ارتباط رویدادهای ثبت شده با مسیر، موقعیت و شرایط هندسی آزمون را روشن میکند.
• STK Pro Integration
  استفاده از سناریوها، مدل های حرکتی، محاسبات خط دید و ابزارهای تحلیلی STK در برنامه ریزی و ارزیابی آزمون. TETK به تنهایی جایگزین STK نیست و برای این گردش کار به محیط و مجوزهای موردنیاز آن وابسته است.

کاربردهای تخصصی در صنایع

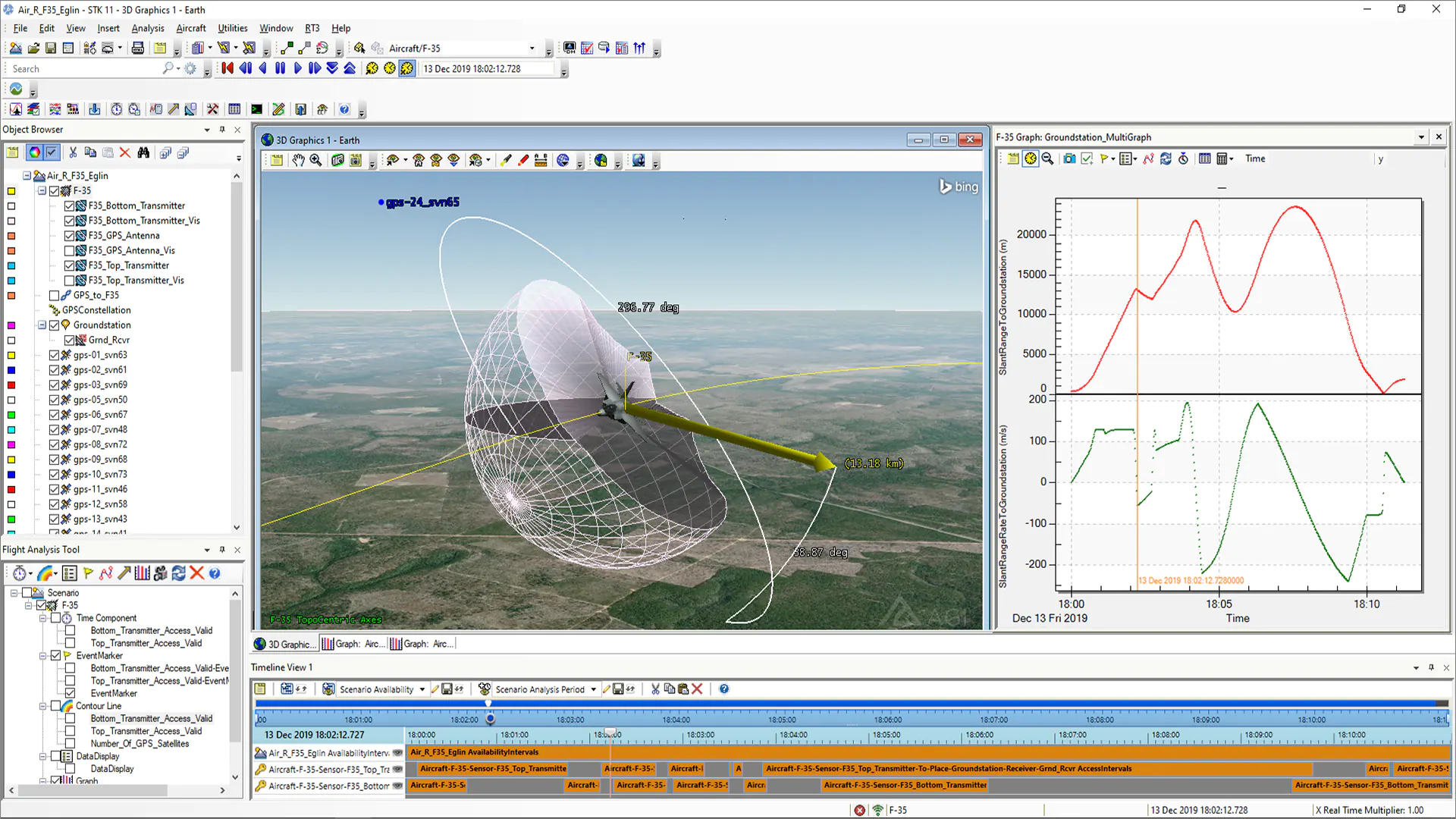

• آزمون پروازی هواپیمایی
  بررسی مسیر پرواز، موقعیت هواپیما و داده های ثبت شده از سامانه های پروازی در مقایسه با برنامه آزمون. تیم مهندسی میتواند انحراف از شرایط هدف و دستیابی به نقاط آزمون را ارزیابی کند.
• آزمون سامانه های ماهواره ای و فضایی
  تحلیل شرایط هندسی ارتباط ماهواره با ایستگاه زمینی، بررسی داده های ماموریت و مقایسه رفتار موردانتظار با نتایج آزمون. مدل های STK برای بازسازی شرایط زمانی و مکانی ماموریت استفاده میشوند.

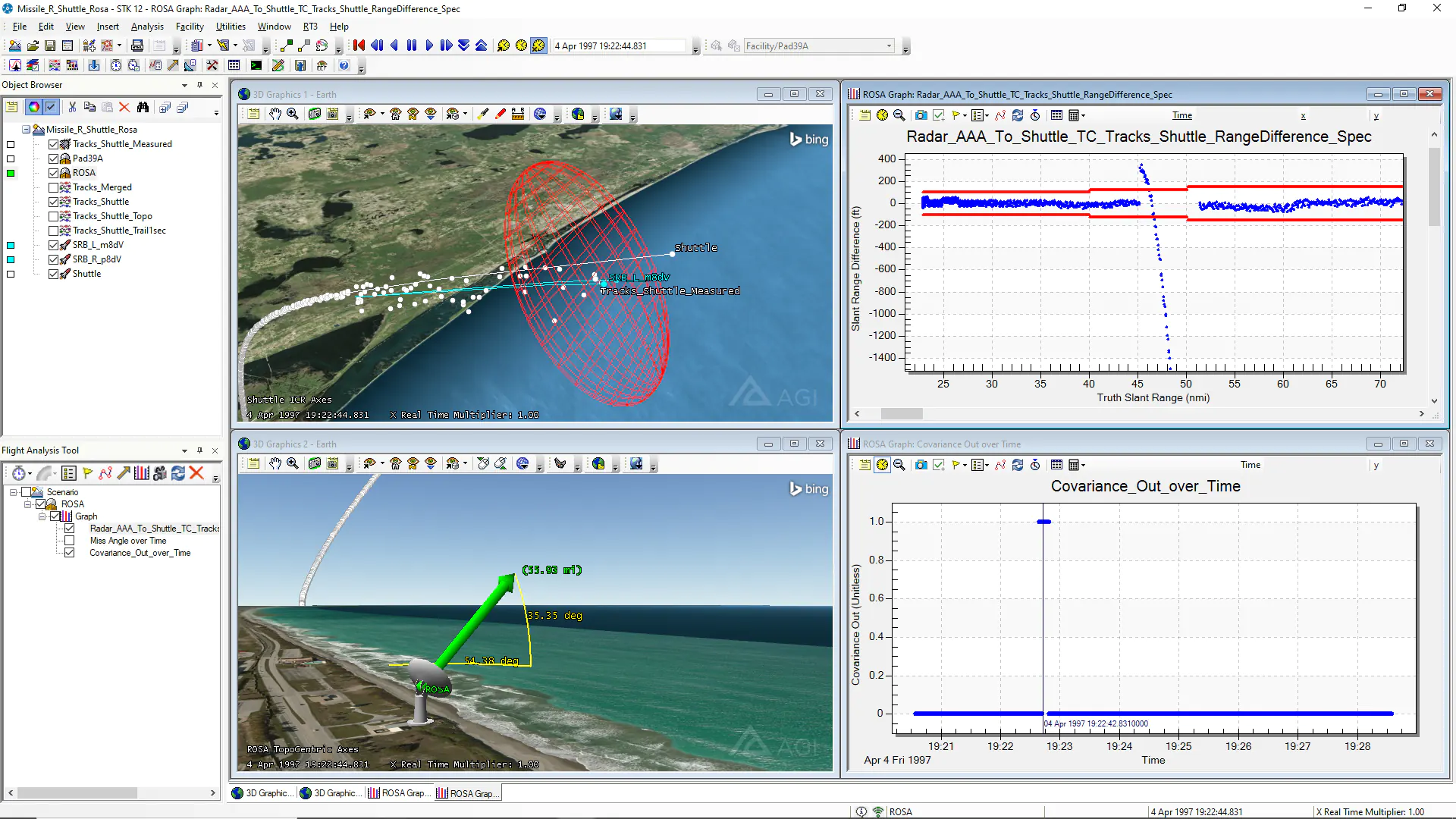

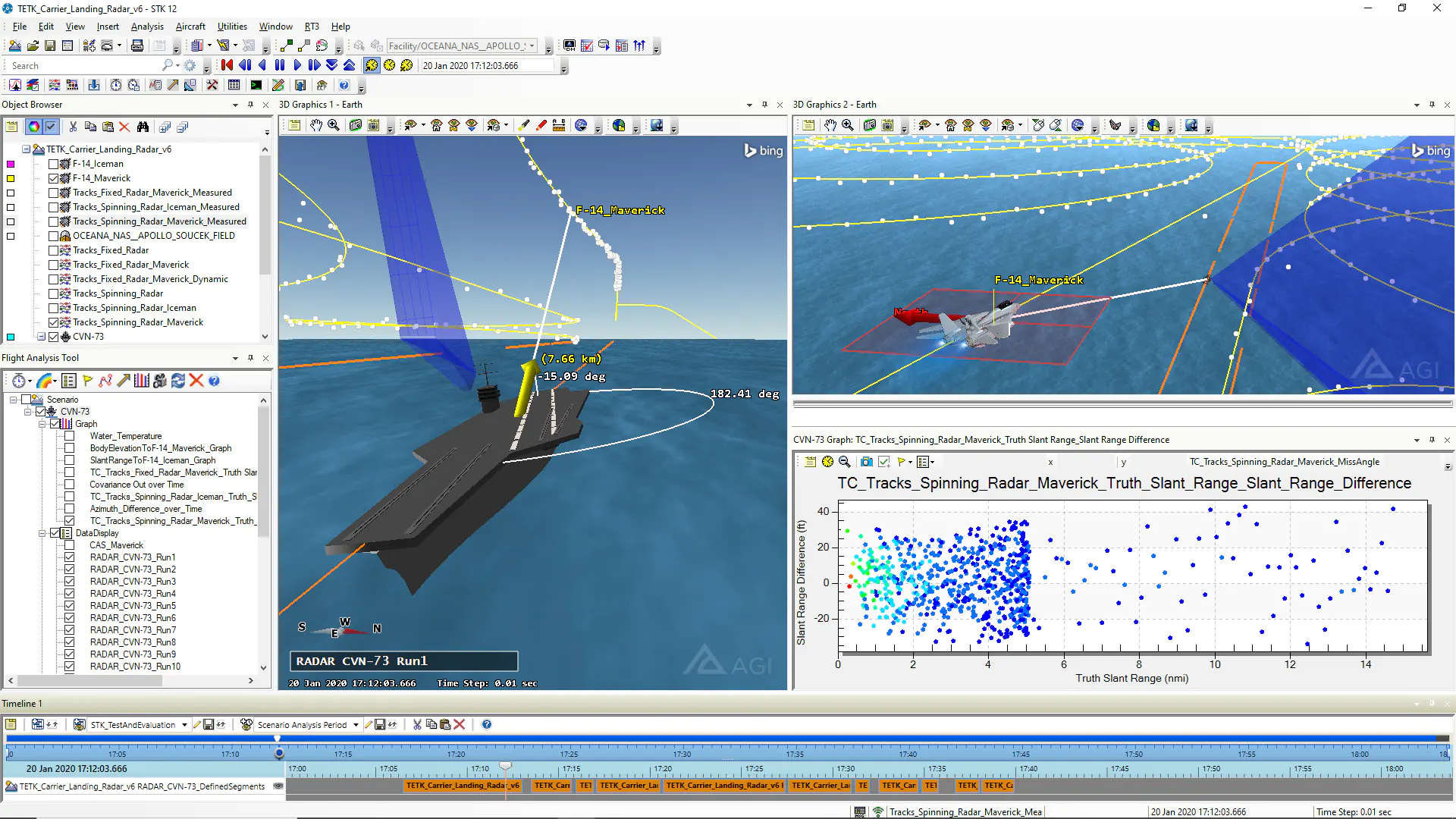

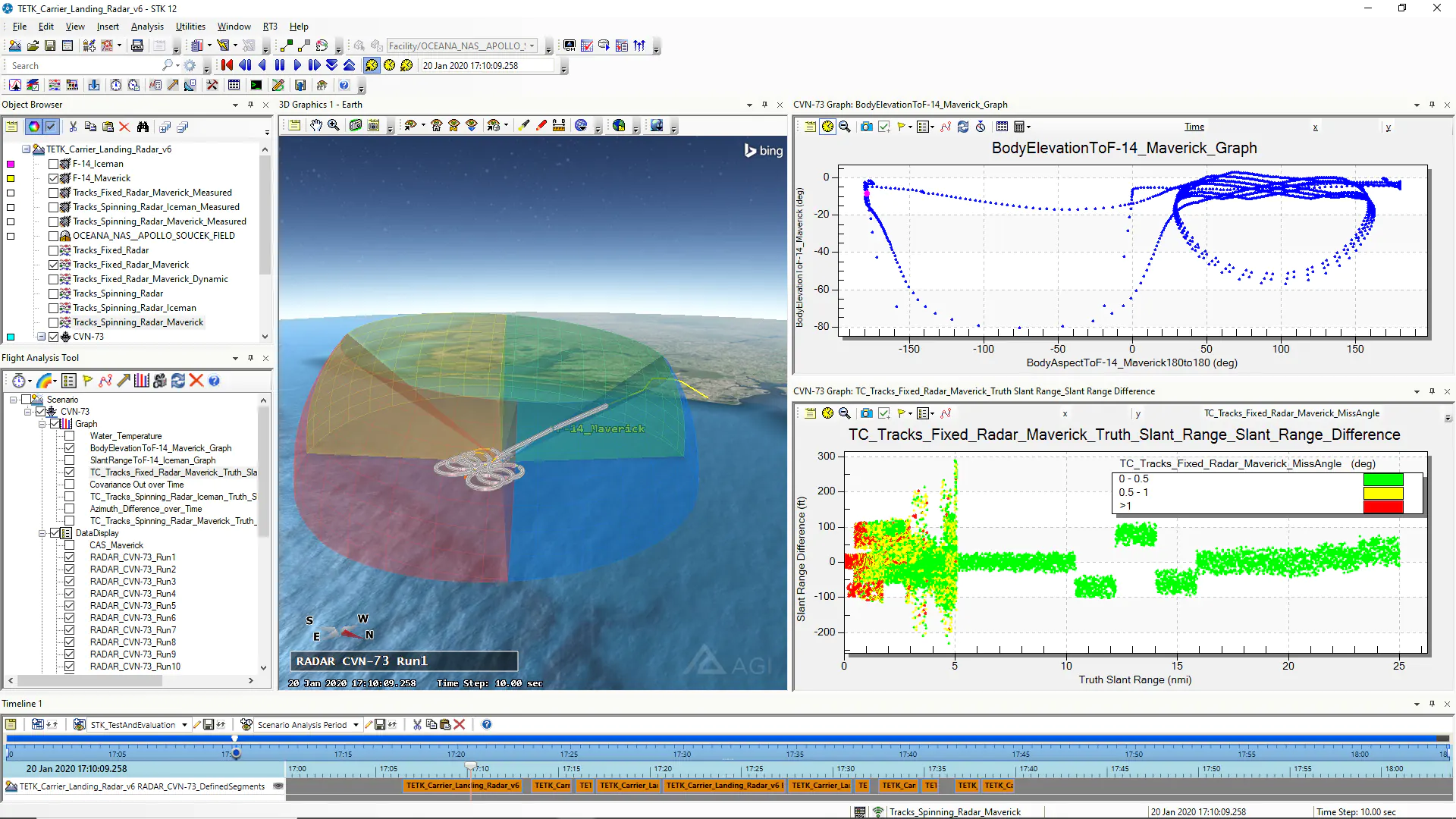

• ارزیابی رادار و سامانه های ردیابی
  مقایسه مسیر واقعی هدف با مسیر اندازه گیری شده توسط حسگر برای ارزیابی دقت ردیابی. موقعیت هدف، هندسه دید و داده های ثبت شده در یک چارچوب زمانی مشترک تحلیل میشوند.
• آزمون سامانه های دریایی
  ارزیابی مسیر شناورها، موقعیت اهداف و ارتباط میان تجهیزات ثابت و متحرک در سناریوهای آزمون دریایی. نمایش سه بعدی و تحلیل زمانی به بررسی روابط مکانی و نتایج اندازه گیری کمک میکند.
• آزمون یکپارچه سامانه های ارتباطی
  ترکیب داده های چند سامانه، از جمله تجهیزات ماموریتی، حسگرها و لینک های داده، برای ارزیابی عملکرد کل مجموعه. نتایج آزمون میتوانند برای شناسایی ناهماهنگی میان زیرسامانه ها و بررسی الزامات عملیاتی استفاده شوند.
