Nozzle-FEM 3.6 تحلیل نازل و تجهیزات تحت فشار

نرم افزار PASS/Nozzle-FEM یک ابزار تخصصی برای تحلیل مکانیکی نازل ها و محل اتصال نازل به پوسته تجهیزات تحت فشار است و در پروژه های نفت، گاز، پالایشگاه، پتروشیمی و نیروگاه کاربرد دارد. این نرم افزار برای بررسی دقیق تنش و رفتار مکانیکی ناحیه اتصال نازل در شرایطی طراحی شده که محاسبات معمول طراحی تجهیزات برای ارزیابی کافی نیستند.

در PASS Nozzle-FEM می توان هندسه نازل و پوسته، مشخصات متریال، ضخامت ها و بارهای وارد بر اتصال را تعریف کرد و مدل المان محدود آن را تشکیل داد. سپس توزیع تنش و تغییرشکل در ناحیه اتصال بررسی می شود تا نقاط بحرانی و شرایط نامناسب طراحی مشخص شوند.

یکی از کاربردهای اصلی نرم افزار در بررسی بارهای منتقل شده از پایپینگ به نازل تجهیزات است. نیروها و ممان های وارد بر نازل از سیستم پایپینگ می توانند روی مدل اعمال شوند تا مشخص شود اتصال نازل و پوسته توان تحمل این بارها را دارد یا نیاز به اصلاح طراحی وجود دارد.

این نرم افزار همچنین برای محاسبه بارهای مجاز نازل، تنش، سختی اتصال و Stress Intensification Factor مورد استفاده قرار می گیرد. ارتباط PASS/Nozzle-FEM با PASS/EQUIP و PASS/START-PROF نیز امکان استفاده از نتایج تحلیل تجهیزات و پایپینگ در یک Workflow مهندسی را فراهم می کند.

قابلیت های نرم افزار PASS Nozzle-FEM

• مدل سازی نازل و پوسته | Nozzle & Shell Modeling
  ایجاد مدل هندسی نازل و قسمت اطراف اتصال برای انجام تحلیل دقیق مکانیکی.
• تحلیل المان محدود | Finite Element Analysis
  تحلیل رفتار اتصال نازل و پوسته با روش FEM و بررسی تنش و تغییرشکل در نقاط مختلف مدل.
• تحلیل تنش نازل | Nozzle Stress Analysis
  بررسی تنش های ایجادشده در نازل و محل اتصال تحت اثر فشار و بارهای خارجی.
• تحلیل بارهای خارجی | External Load Analysis
  اعمال نیروها و ممان های منتقل شده از پایپینگ و بررسی اثر آنها بر نازل و پوسته.
• محاسبه بار مجاز نازل | Allowable Nozzle Loads
  تعیین ظرفیت باربری اتصال برای کنترل نیروها و ممان های منتقل شده از خطوط لوله.
• محاسبه ضریب شدت تنش | Stress Intensification Factor
  محاسبه پارامترهای مورد نیاز برای ارزیابی رفتار اتصال و استفاده از نتایج در تحلیل پایپینگ.
• تحلیل سختی اتصال | Junction Stiffness Analysis
  بررسی سختی ناحیه اتصال و تعیین رفتار آن در برابر بارگذاری های مختلف.
• تحلیل فشار داخلی | Internal Pressure Analysis
  بررسی اثر فشار داخلی تجهیز بر تنش های ایجادشده در نازل و ناحیه اتصال.
• تحلیل هندسه های پیچیده | Complex Geometry Analysis
  تحلیل اتصالاتی که هندسه آنها با روابط ساده طراحی قابل ارزیابی نیست.
• انتقال نتایج به تحلیل پایپینگ | Piping Analysis Integration
  استفاده از نتایج تحلیل نازل در PASS/START-PROF برای بررسی همزمان رفتار تجهیزات و خطوط متصل به آنها.

ماژول های مهم نرم افزار PASS Nozzle-FEM

• ماژول Nozzle-FEM
  هسته اصلی نرم افزار برای مدل سازی و تحلیل المان محدود نازل و محل اتصال آن به پوسته تجهیزات تحت فشار است.
• ماژول Nozzle Loads
  برای بررسی نیروها و ممان های وارد بر نازل و تعیین بارهای قابل قبول اتصال در شرایط مختلف کاری استفاده می شود.
• ماژول SIF & Flexibility
  برای محاسبه ضریب شدت تنش و پارامترهای انعطاف پذیری اتصال و استفاده از نتایج در تحلیل تنش سیستم پایپینگ کاربرد دارد.
• ماژول PASS/EQUIP Integration
  ارتباط تحلیل نازل با مدل تجهیزات PASS/EQUIP را فراهم می کند تا نتایج تحلیل اتصال در طراحی و بررسی مکانیکی تجهیز استفاده شود.
• ماژول PASS/START-PROF Integration
  برای انتقال نتایج مرتبط با نازل به تحلیل تنش خطوط لوله و کنترل اثر متقابل پایپینگ و تجهیزات مورد استفاده قرار می گیرد.

کاربردهای تخصصی در صنایع

• پالایشگاه ها و مجتمع های پتروشیمی
  برای کنترل بارهای پایپینگ روی نازل Vessel، Reactor و Heat Exchanger و بررسی استحکام اتصال استفاده می شود.
• صنایع نفت و گاز
  در طراحی و بازبینی تجهیزات تحت فشار برای بررسی ظرفیت نازل ها در برابر نیروها و ممان های خطوط لوله کاربرد دارد.
• کارخانه های ساخت Pressure Vessel
  سازندگان تجهیزات برای تأیید طراحی نازل ها و تهیه محاسبات دقیق اتصال پیش از ساخت از نرم افزار استفاده می کنند.
• نیروگاه ها
  برای بررسی نازل تجهیزات بخار، مبدل های حرارتی و سایر تجهیزات تحت فشار در برابر بارهای منتقل شده از پایپینگ استفاده می شود.
• شرکت های EPC و مهندسی پایپینگ
  در پروژه های EPC برای کنترل Nozzle Load و تأیید اتصال تجهیزات با سیستم پایپینگ کاربرد دارد.
• پروژه های Revamp و افزایش ظرفیت
  برای بررسی مجدد نازل تجهیزات موجود هنگام تغییر مسیر خطوط، افزایش ظرفیت یا تغییر شرایط عملیاتی استفاده می شود.

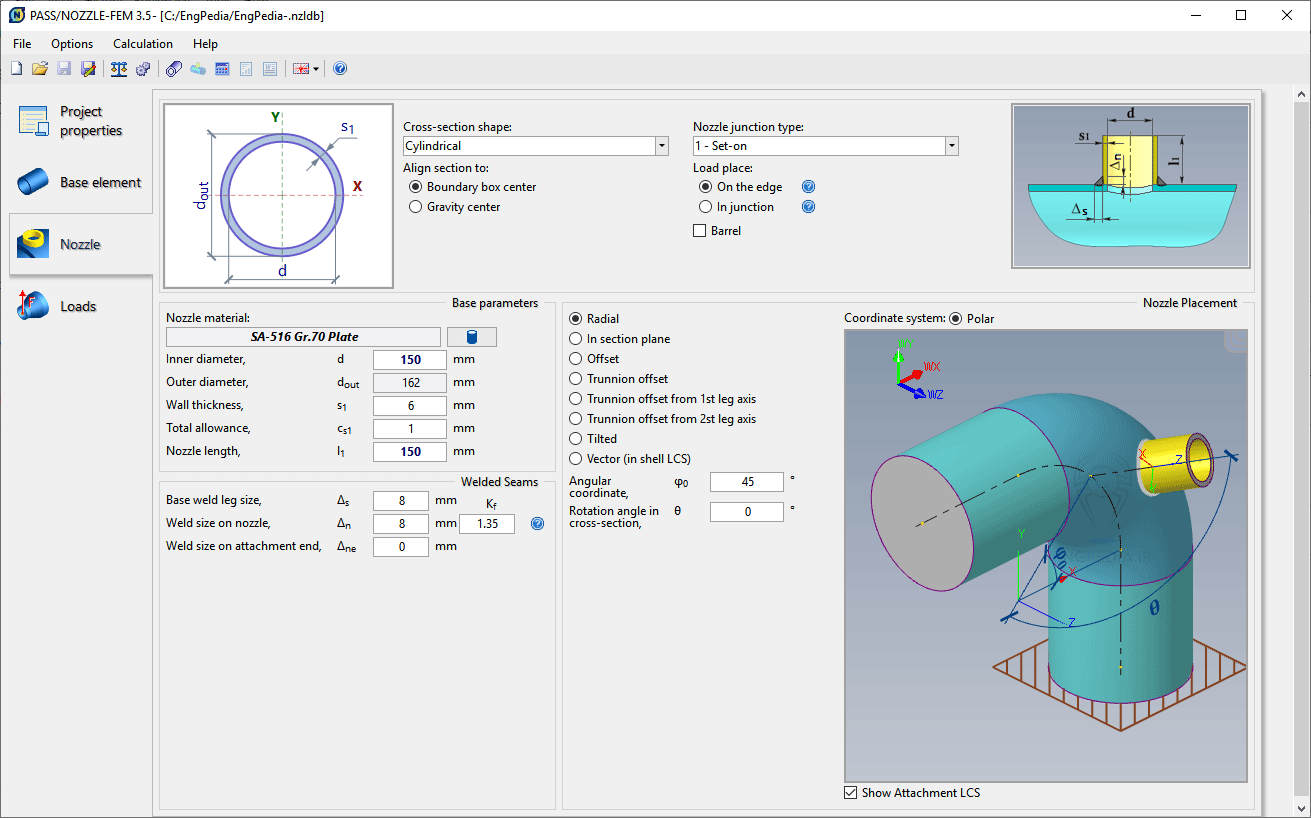

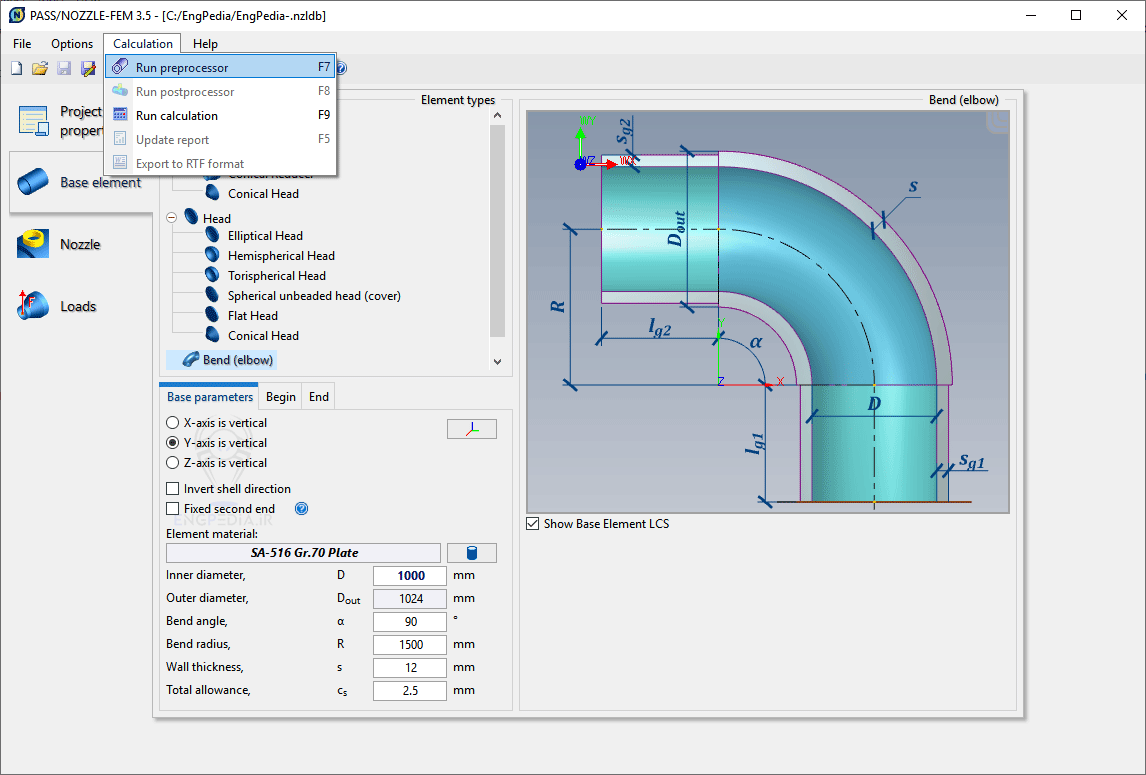

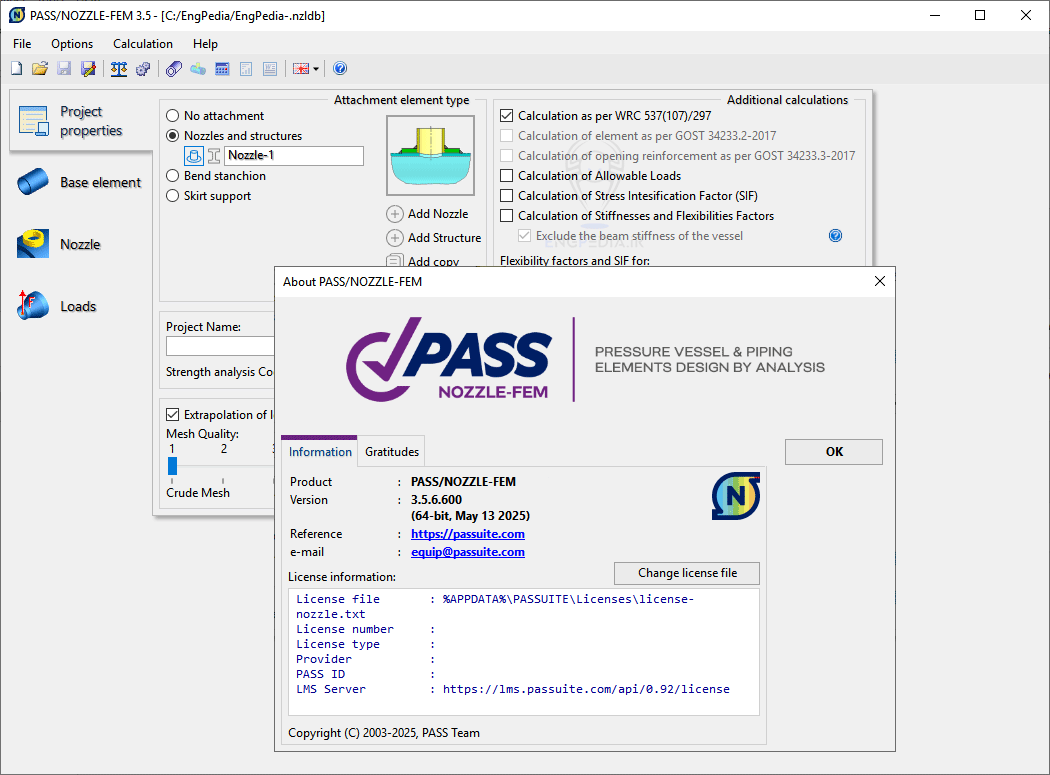

برای مشاهده اطلاعات کامل نرم افزار Nozzle-FEM جهت طراحی و تحلیل هیدرولیکی و حرارتی سیستم‌های لوله‌کشی به اینجا مراجعه کنید. در ادامه عکس هایی از این نرم افزار نشان خواهیم داد.
