OptiNest 3.05 بهینه سازی چیدمان قطعات پیچیده

نرم افزار OptiNest یک نرم افزار تخصصی برای بهینه سازی چیدمان قطعات با هندسه آزاد (True Shape Nesting) است. این نرم افزار قطعات با شکل های پیچیده و غیرمستطیلی را روی ورق یا صفحه قرار می دهد تا از سطح ماده اولیه بیشترین استفاده ممکن حاصل شود و میزان ضایعات در فرآیند برش کاهش پیدا کند.

OptiNest برخلاف نرم افزارهای صرفا مخصوص قطعات مستطیلی، برای هندسه های نامنظم، چندضلعی و آزاد طراحی شده است و می تواند اطلاعات قطعات را از فایل های DXF دریافت کند. در محاسبات، مواردی مانند تعداد قطعات، امکان چرخش یا برگرداندن قطعه، ضخامت ابزار برش و برش های حاشیه ای ورق در نظر گرفته می شوند.

این نرم افزار همچنین امکان مدیریت سوراخ ها، عملیات ماشین کاری و Toolingهای داخلی قطعات را در نسخه های حرفه ای فراهم می کند و این اطلاعات را در نقشه نهایی Nesting حفظ می کند. بنابراین الگوی ایجادشده فقط یک چیدمان هندسی نیست و می تواند اطلاعات لازم برای ادامه فرآیند ساخت و ماشین کاری را نیز در اختیار تولید قرار دهد.

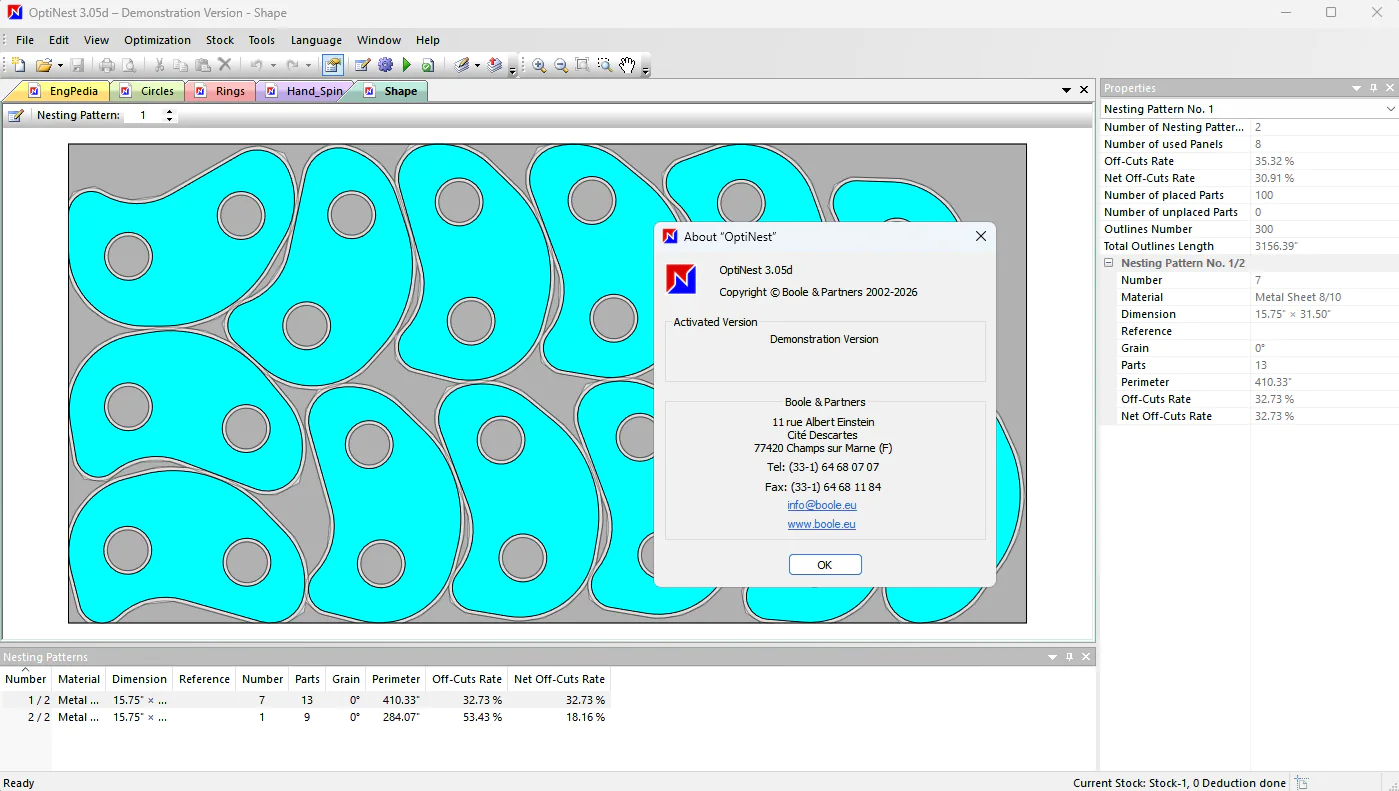

OptiNest پس از محاسبه، Nesting Map را ایجاد و آن را در قالب DXF خروجی می دهد و ساختار هندسی قطعات و Toolingها را حفظ می کند. نسخه Pro-PP نیز امکان ارتباط با PolyBoard و تولید خروجی G-code را برای اتصال به فرآیندهای تولید CNC فراهم می کند.

قابلیت‌های نرم افزار OptiNest

• بهینه سازی چیدمان هندسه های آزاد | True Shape Nesting
  قطعات با هندسه های پیچیده و غیرمستطیلی را در فضای ماده اولیه به صورت بهینه قرار می دهد تا استفاده از سطح ورق افزایش پیدا کند.
• وارد کردن هندسه | DXF Geometry Import
  کانتور قطعات، Toolingها و بازشوهای داخلی را از فایل های DXF دریافت می کند و اطلاعات هندسی را برای فرآیند Nesting به کار می گیرد.
• مدیریت چرخش و برگرداندن قطعات | Rotation & Reversal
  امکان چرخش و در صورت مجاز بودن، برگرداندن قطعات را در محاسبات لحاظ می کند تا فضای خالی میان قطعات کاهش یابد.
• مدیریت سوراخ ها و ماشین کاری داخلی | Bored Parts & Toolings
  سوراخ ها و عملیات ماشین کاری داخلی قطعات را در نسخه های حرفه ای حفظ کرده و آنها را در نقشه Nesting نیز نمایش می دهد.
• گروه بندی قطعات | Pieces Grouping
  قطعات را می توان بر اساس نیاز تولید گروه بندی کرد تا چیدمان و محاسبات Nesting با ساختار سفارش و فرآیند تولید هماهنگ شود.
• مدیریت ضخامت ابزار برش | Cutting Tool Thickness
  ضخامت برش ابزار را در محاسبات لحاظ می کند تا فاصله واقعی مورد نیاز بین قطعات در الگوی نهایی رعایت شود.
• مدیریت برش های حاشیه ای | Panel Trim Cuts
  برش های حاشیه ای ورق را در فرآیند چیدمان در نظر می گیرد تا الگوی تولید با محدوده واقعی قابل استفاده ماده اولیه مطابقت داشته باشد.
• ورود مستقیم قطعات | Direct Shape Entry
  قطعات مستطیلی، دایره ای و چندضلعی را می توان مستقیما در محیط نرم افزار تعریف کرد و برای Nesting مورد استفاده قرار داد.

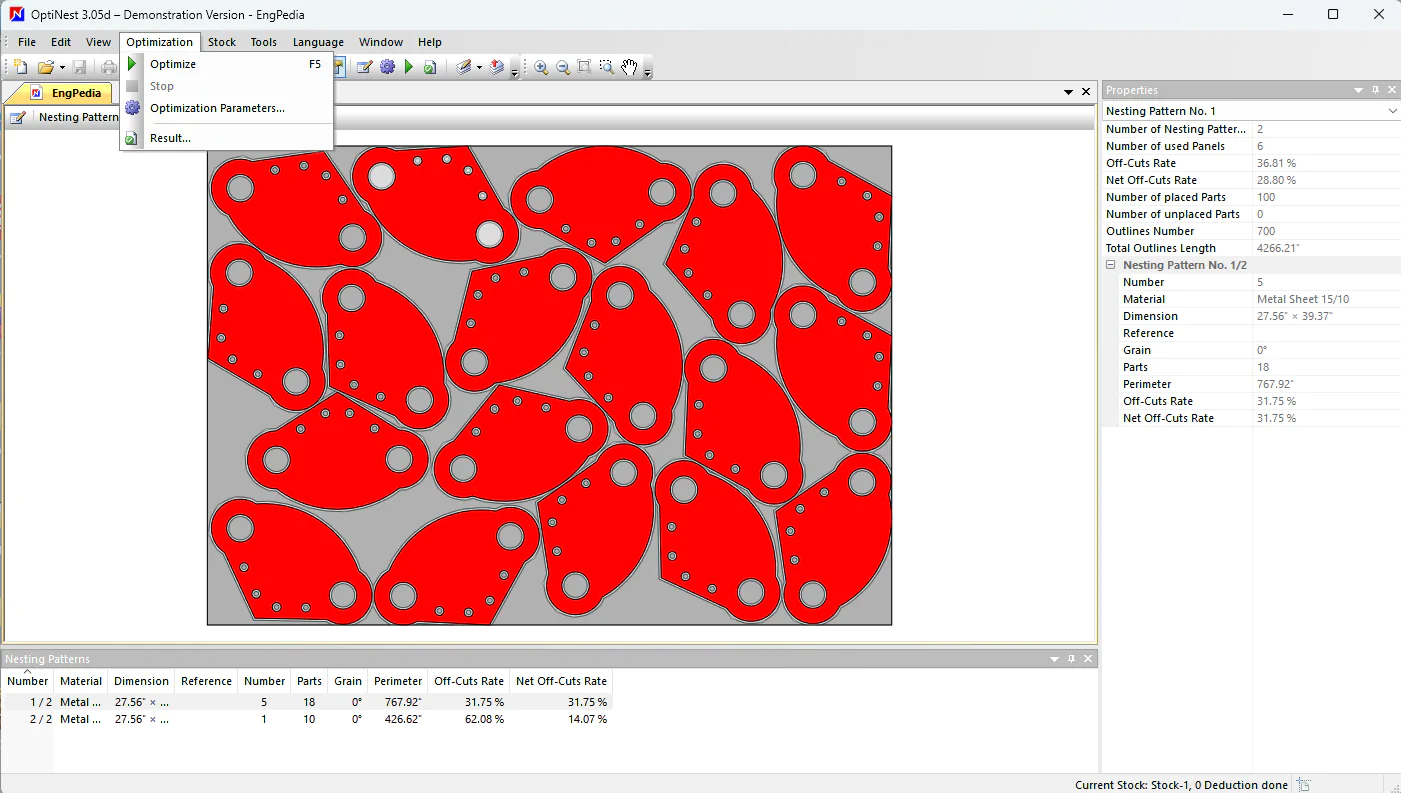

• تولید نقشه Nesting | Nesting Map Generation
  پس از بهینه سازی، نقشه دقیق چیدمان قطعات را تولید می کند که می تواند مبنای اجرای عملیات برش و ماشین کاری قرار گیرد.
• خروجی DXF و G-code | DXF & G-code Export
  نقشه های Nesting را با حفظ اطلاعات هندسی در قالب DXF صادر می کند و در نسخه Pro-PP امکان تولید G-code و ارتباط با فرآیند CNC نیز وجود دارد.

کاربردهای تخصصی در صنایع

• صنایع کابینت و مبلمان سفارشی
  برای چیدمان بهینه قطعات با شکل های پیچیده روی MDF، چوب و صفحات مورد استفاده در تولید مبلمان و تجهیزات داخلی.
• صنایع ماشین کاری CNC
  برای ایجاد الگوی Nesting قطعات و آماده سازی اطلاعات هندسی مورد نیاز ماشین های CNC در تولید قطعات مختلف.
• صنایع فلزکاری و ساخت قطعات ورقی
  برای چیدمان قطعات با هندسه های متنوع روی ورق های فلزی و کاهش میزان ضایعات ماده اولیه پیش از عملیات برش.
• صنایع آلومینیوم و قطعات ورقی
  برای استفاده حداکثری از صفحات و ورق های آلومینیومی هنگام تولید مجموعه ای از قطعات با شکل و ابعاد متفاوت.
• تولید قطعات کامپوزیتی
  برای بهینه سازی چیدمان قطعات روی صفحات و مواد کامپوزیتی پیش از برش و ماشین کاری.
